ТОПЛИВНЫЙ БАК

Основной топливный бак

19-22

19

СНЯТИЕ И УСТАНОВКА

ВАЖНАЯ ИНФОРМАЦИЯ: в ходе работ по
снятию и установке топливного бака запрещается
курить и приближаться к рабочему участку с
раскаленными предметами.

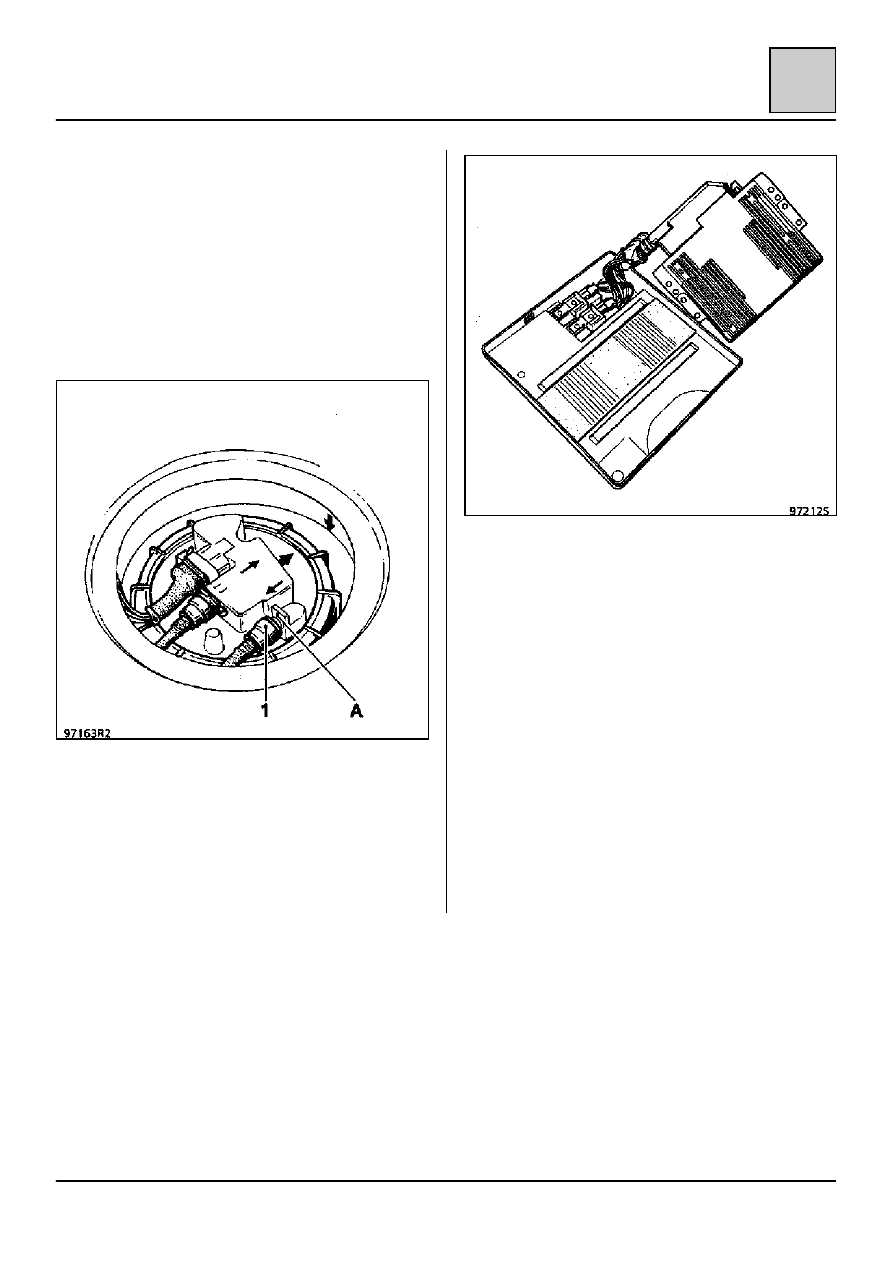

Опорожнение топливного бака

В багажнике поднимите коврик и снимите
пластмассовую заглушку, закрывающую доступ к
узлу насос/датчика уровня топлива.

Извлеките фиксатор сигнализатора соединения
(если имеется).

Отсоедините гибкий хомут (1) с помощью щипцов
Mot. 1265 (о том, как устанавливать щипцы, см.
ниже).
К штуцеру (А) присоедините трубку достаточной
длины, чтобы ее можно было вставить в
приемный сосуд вне автомобиля.

В защитном корпусе компьютера отсоедините
реле топливного насоса (реле легко найти по
наличию проводов большого сечения (5 мм

2

) на

каналах 3 и 5).

Зашунтируйте каналы 3 и 5 и сливайте бензин до
тех пор, пока он начнет идти с перерывами;
отсоедините шунт.

Присоедините реле и отсоедините
аккумуляторную батарею.

Присоедините гибкий хомут (1) к выходу насоса
(А).

ТОПЛИВНЫЙ БАК

Основной топливный бак

19-23

19

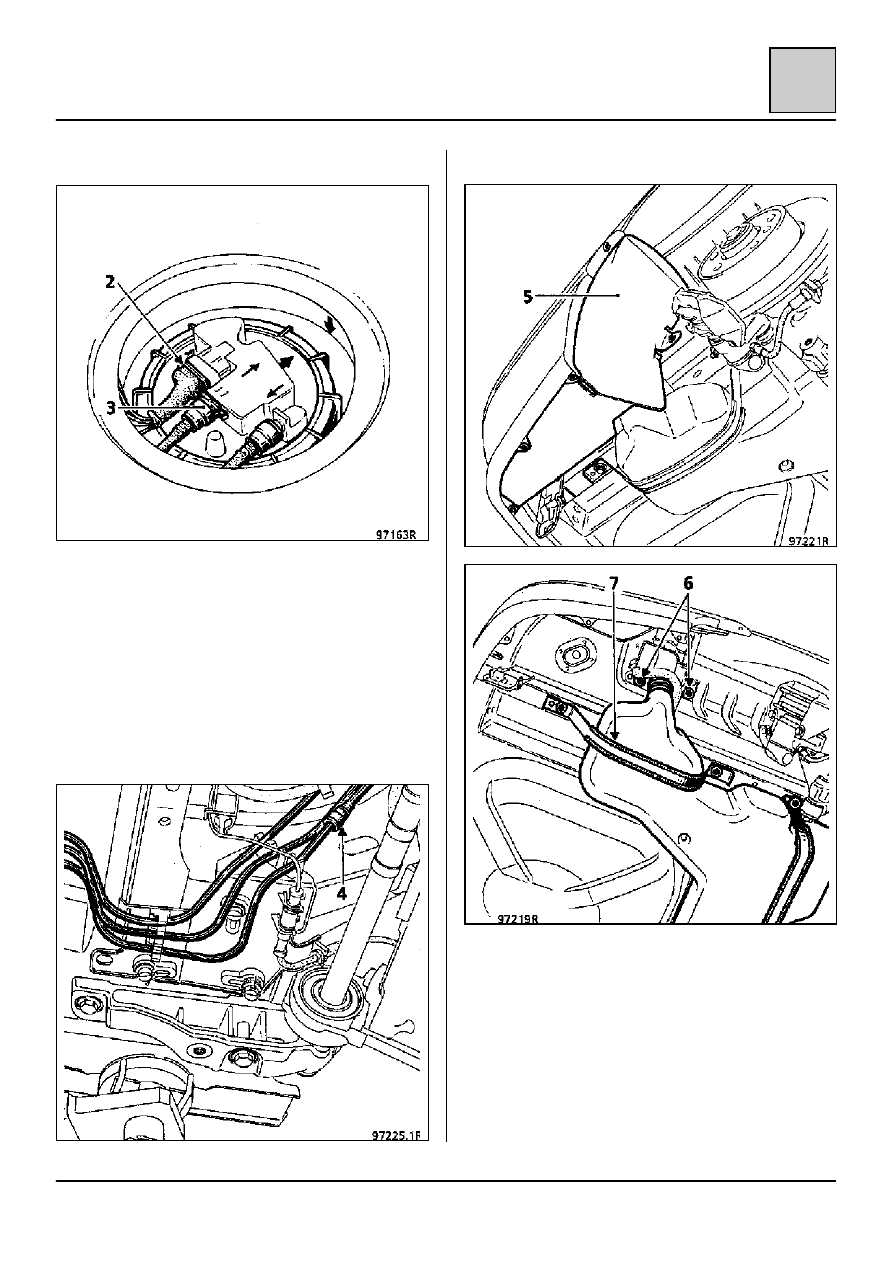

СНЯТИЕ

Сняв фиксатор сигнализатора соединения (если
имеется), разъедините электрический разъем (2)
и отсоедините трубопровод возврата топлива (3)
с помощью щипцов Mot. 1265 (о том, как
устанавливать щипцы, см. ниже).

Поднимите автомобиль и снимите правое заднее
колесо.

С помощью щипцов Mot. 1265 разъедините
гибкий хомут (4) на трубопроводе, соединяющем
абсорбер с наливной горловиной.

Снимите подкрылок (5) (крепящийся 5 винтами).

Снимите:
– два винта (6) крепления горловины,
– скобу (7), крепящуюся двумя винтами.

ТОПЛИВНЫЙ БАК

Основной топливный бак

19-24

19

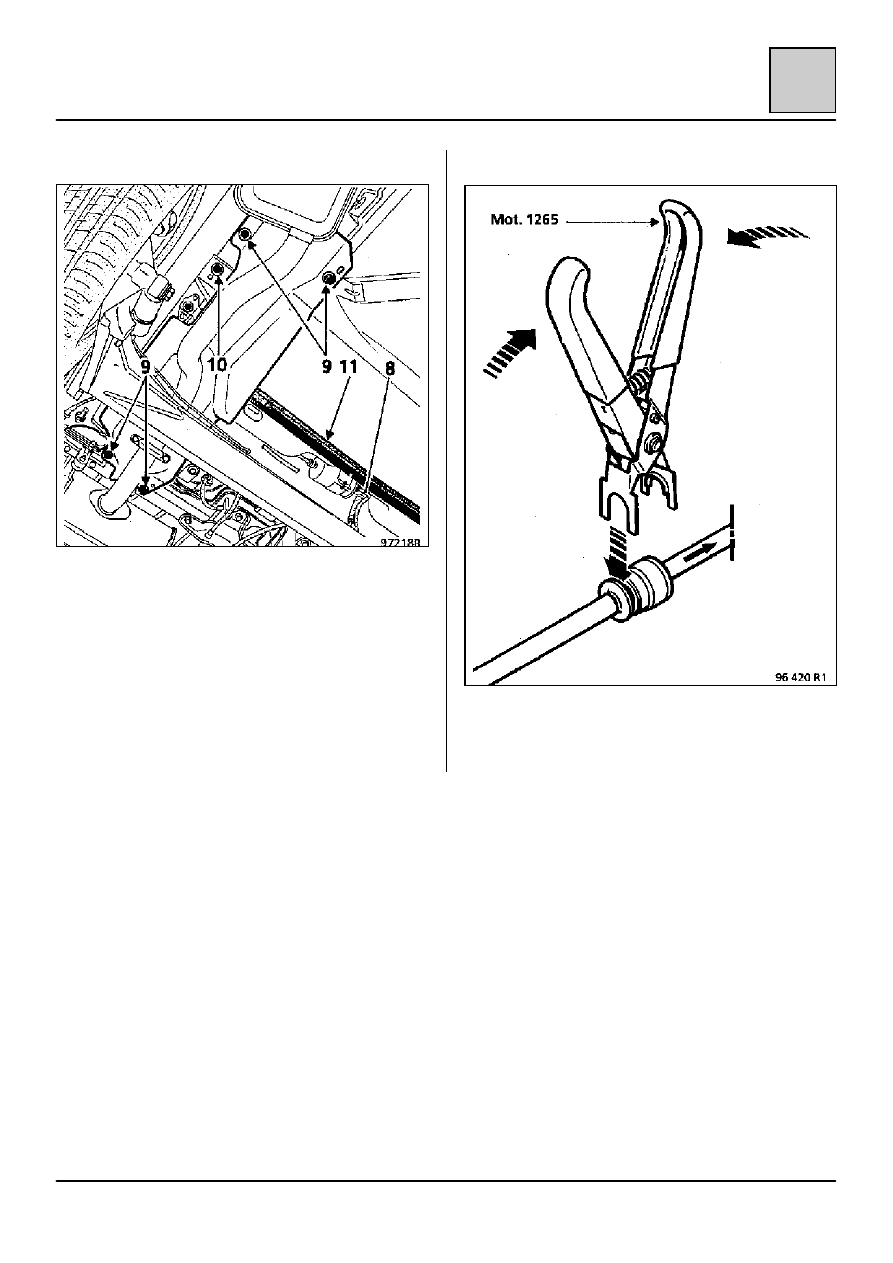

Подставьте под топливный бак домкрат.

С помощью щипцов Mot. 1265 отсоедините
питающий трубопровод (8) от топливного
фильтра.

Снимите:
– защищающий топливный бак тепловой экран,

который крепится 4 винтами (9),

– винт (10) крепления топливного бака,
– скобу (11), которая крепится двумя винтами.

Опустите топливный бак, при этом не забудьте
освободить трубопровод возврата топлива.

УСТАНОВКА ЩИПЦОВ Mot. 1265

ТОПЛИВНЫЙ БАК

Основной топливный бак

19-25

19

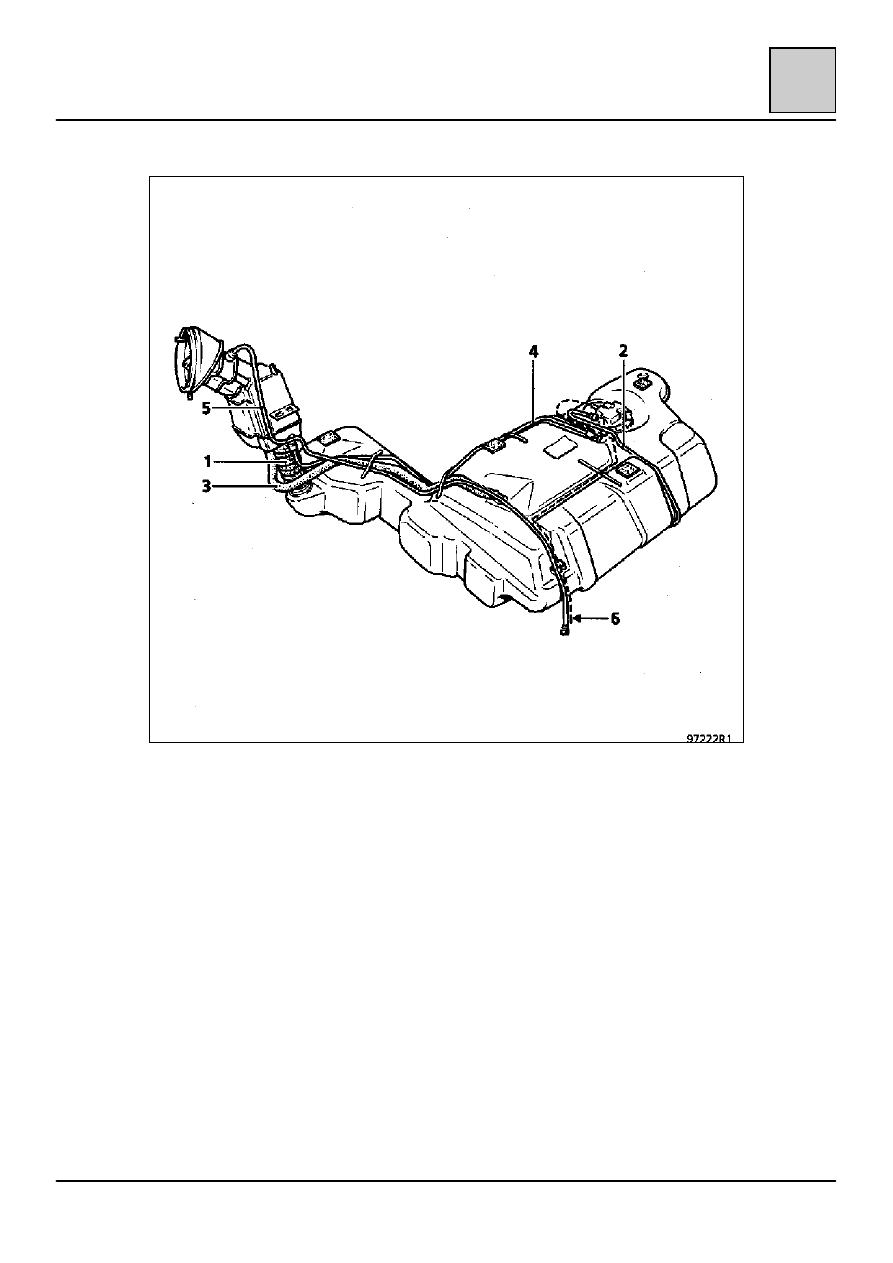

ТОПЛИВНЫЙ БАК В СБОРЕ

1 Соединительный патрубок между наливной горловиной и топливным баком
2 Трубопровод подачи топлива к топливному фильтру
3 Связанный с атмосферой трубопровод для отвода воздуха из бака при

заправке (для предотвращения выброса топлива)

4 Связанный с атмосферой трубопровод, соединяющий бак с наливной

горловиной

5 Связанный с атмосферой трубопровод, соединяющий наливную горловину с

абсорбером

6 Линия прохождения трубопровода возврата топлива

УСТАНОВКА

Действуйте в порядке, обратном снятию.

Соблюдайте осторожность, чтобы не помять ни одного трубопровода (во
избежание утечки).

Установите гибкие хомуты от руки и удостоверьтесь в их надежной сборке (в
наличии двух уплотнительных колец).

Обеспечьте правильную установку теплового экрана.
