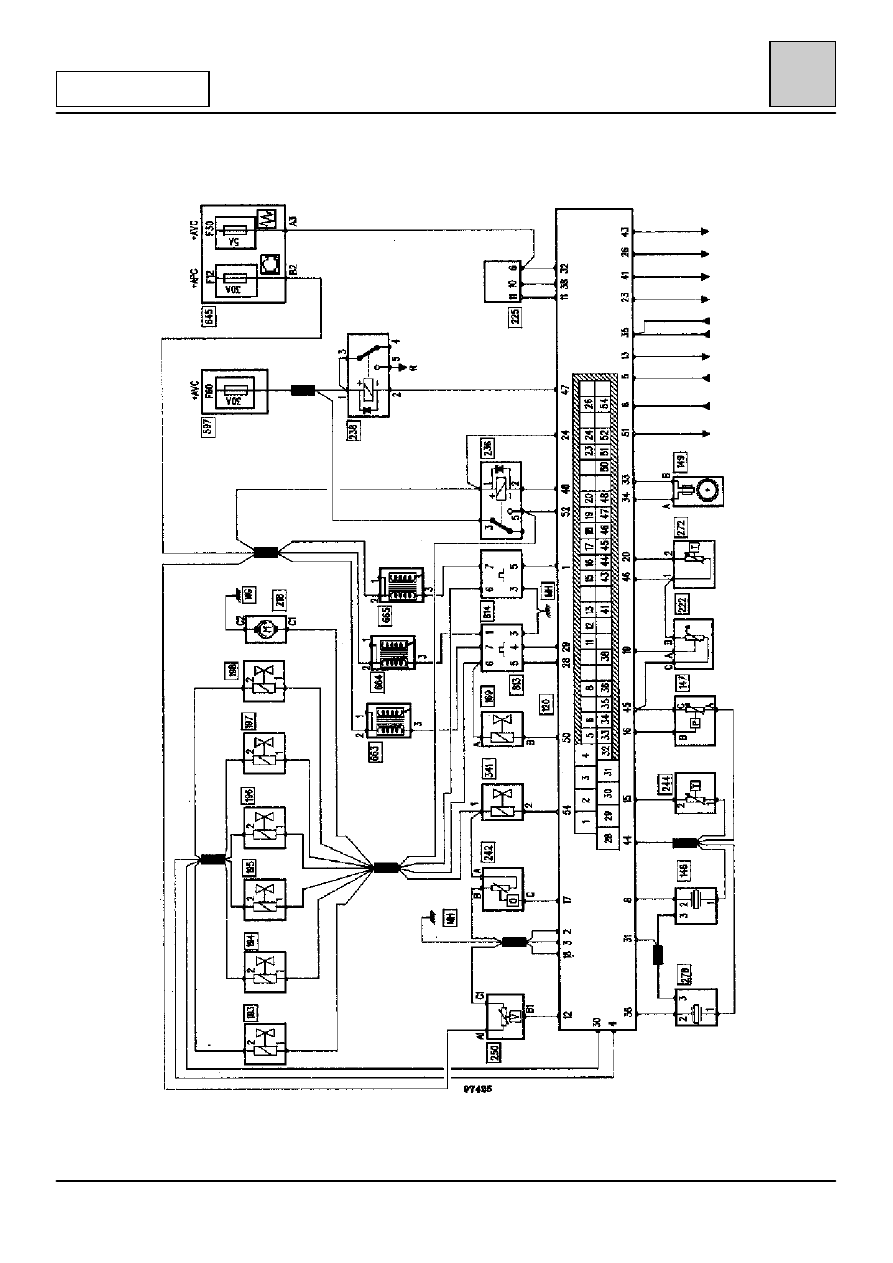

ВПРЫСК ТОПЛИВА Диагностика 17-22 17 ДВИГАТЕЛИ F3P – F3R ТАБЛИЦА НАЗНАЧЕНИЙ КОНТАКТОВ КОМПЬЮТЕРА Контакты F3P F3R 1 Силовая масса 2 Масса электронной системы 3 Информация о скорости автомобиля 4 + до замка зажигания (постоянно) для питания памяти компьютера 5 Командный сигнал опорожнения абсорбера (периодический контакт на массу) 6 Управление реле насоса (по каналу № 2) 7 Управление блокирующим реле (по каналу № 2) 8 Линия диагностики для удаления из памяти информации о неисправностях 9 Информация о положении потенциометра дроссельной заслонки Контакт № 4 на поз. 222 Контакт А на поз. 222 10 Вход кодированной линии электронной противоугонной системы через декодер или рычажный переключатель стеклоочистителя Не используется 11 Сигнал датчика верхней мертвой точки (Контакт В) 12 Информация тахометра на панели приборов 13 Связь с сигнальной лампой неисправности впрыска на панели приборов (сигнальная лампа необходимости обслуживания и/или сигнальная лампа впрыска) 14 Информация о температуре воздуха 15 Информация о температуре охлаждающей жидкости 16 Подача + 5 В на датчик абсолютного давления и потенциометр дроссельной заслонки 17 Общая масса датчика абсолютного давления и потенциометра дроссельной заслонки 18 Выдача диагностической матрицы на диагностический разъем 19 Главное питание компьютера через реле блокировки впрыска 20 Информация о + 12 В при включении зажигания Управление инжекторами через массу 21 Управление инжектором через массу Управление инжекторами через массу 22 Запрет включения муфты компрессора кондиционера Не используется 23 Подача + или — на электродвигатель регулирования холостого хода (контакт № 1) Запрет включения муфты компрессора кондиционера |
