Renault Laguna I. Руководство - часть 46
ВПРЫСК ТОПЛИВА
Диагностика
17-18
17
ДВИГАТЕЛИ F3P

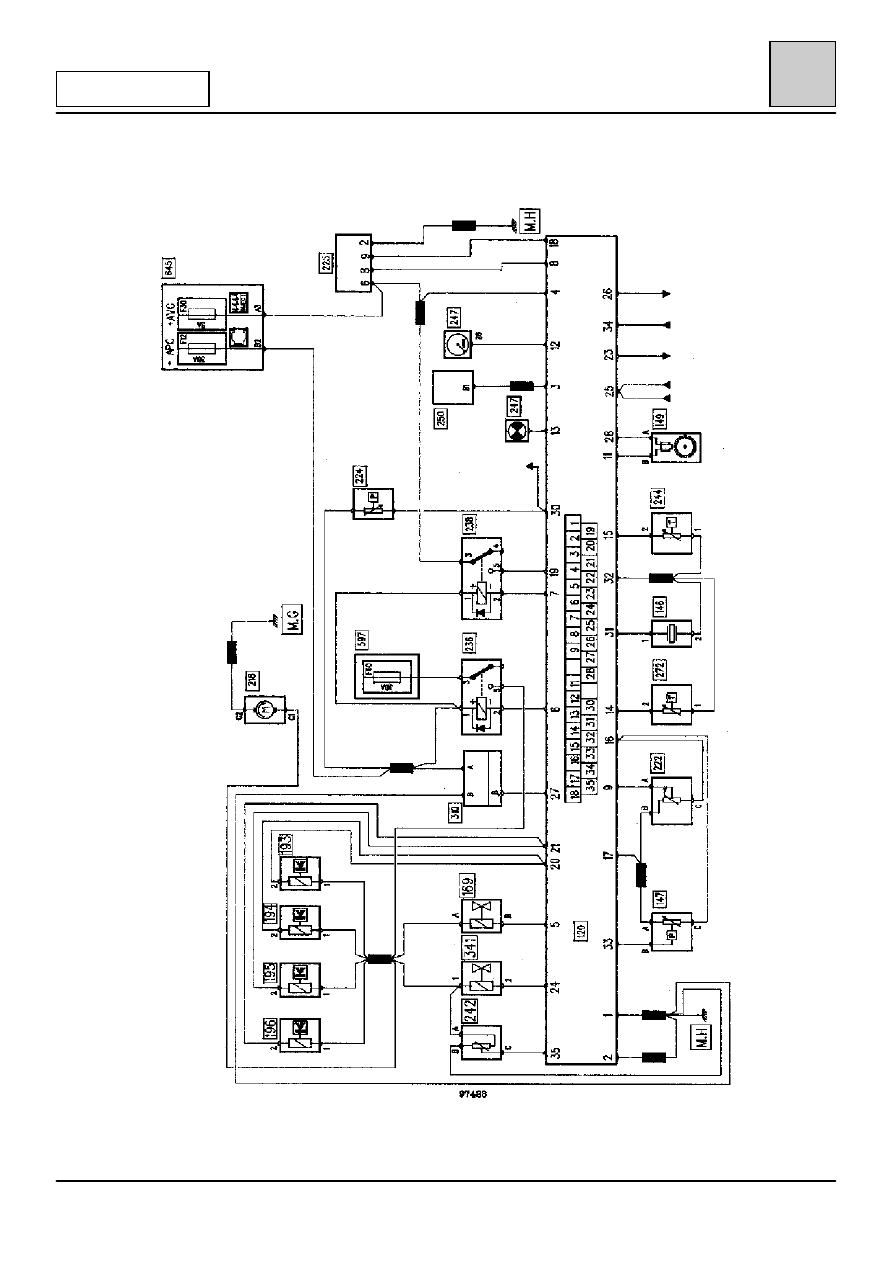

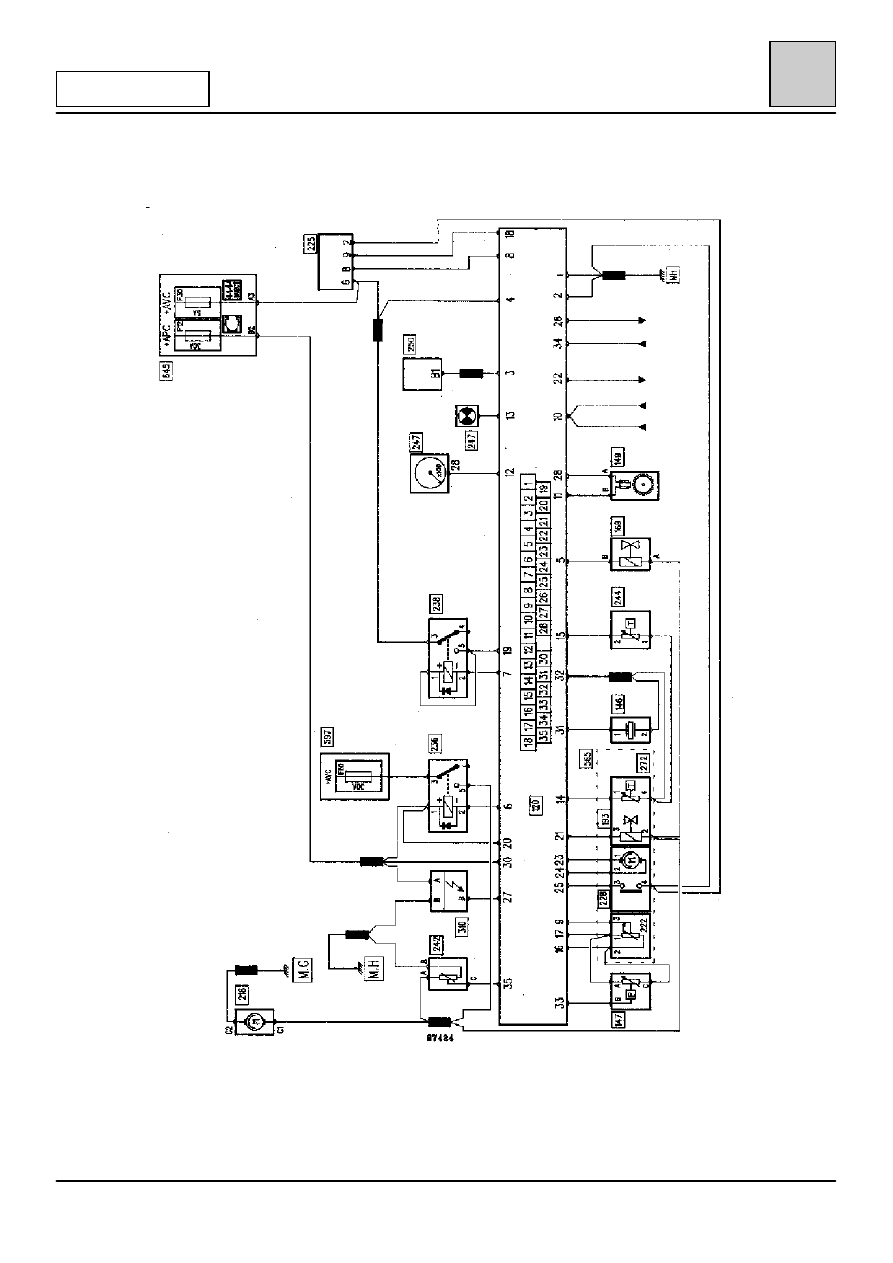

ОБОЗНАЧЕНИЯ НА ФУНКЦИОНАЛЬНОЙ ЭЛЕКТРИЧЕСКОЙ СХЕМЕ
№
НАИМЕНОВАНИЕ
120
Компьютер впрыска
146
Датчик детонации
147
Датчик абсолютного давления
149
Датчик верхней мертвой точки
169
Электромагнитный клапан контура рекуперации паров топлива
193
Инжектор
218
Топливный насос
222
Потенциометр дроссельной заслонки
225
Диагностический разъем
228
Электродвигатель регулирования оборотов холостого хода
236
Реле топливного насоса
238
Реле блокировки впрыска
242
Кислородный датчик
244
Датчик температуры охлаждающей жидкости
247
Щиток приборов (тахометр и сигнальная лампа необходимости обслуживания)
250
Датчик скорости автомобиля
272
Датчик температуры воздуха
310
Силовой модуль зажигания
565
Блок дроссельной заслонки
597
Блок предохранителей двигателя
645
Коммутационный блок салона
MG
Точка подключения к массе сзади слева
MH
Электрическая масса двигателя
