содержание .. 12 13 14 15 ..

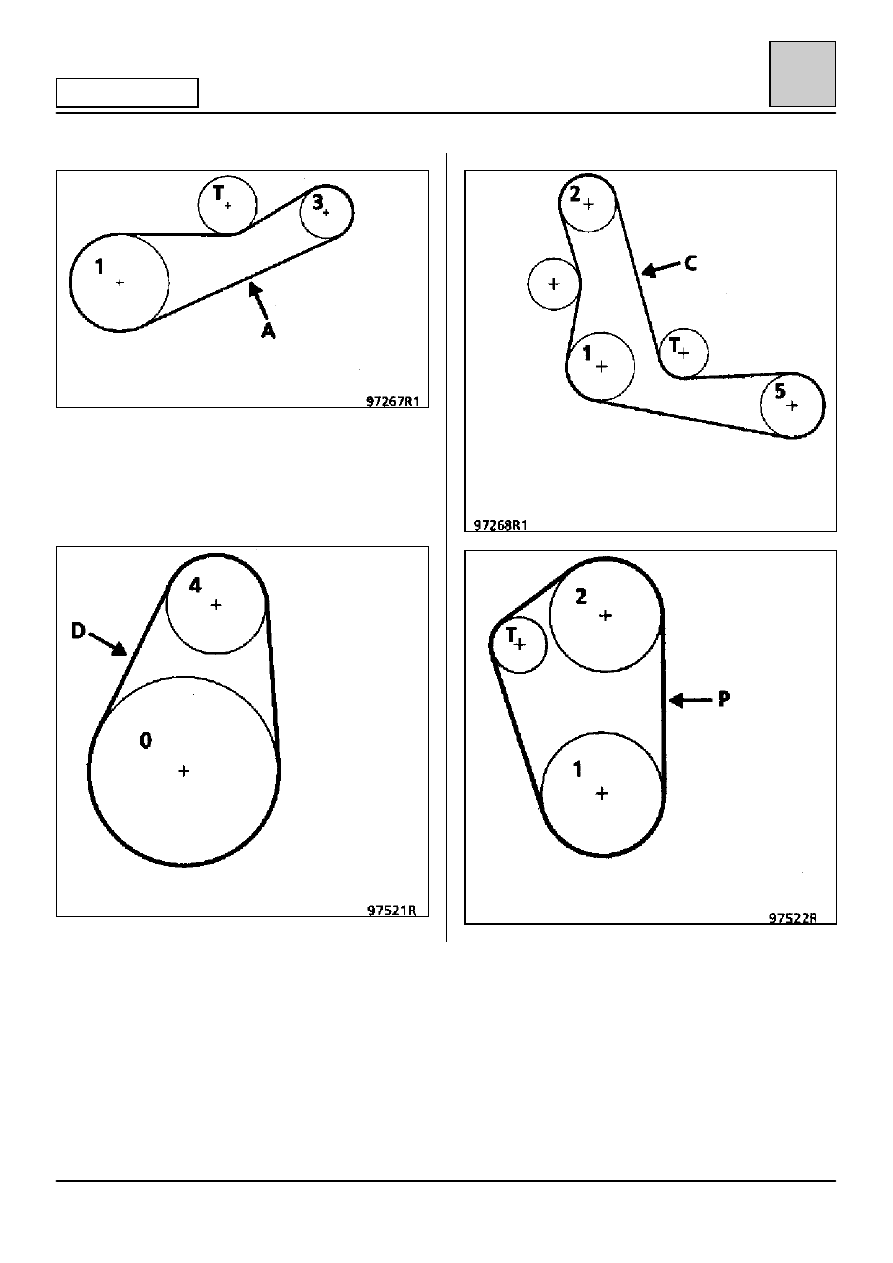

ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ Ремни привода вспомогательного оборудования 11-7 11 ДВИГАТЕЛЬ Z НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ Mot. 1273 Прибор для проверки натяжения ремня ИНСТРУКЦИЯ ПО НАТЯЖЕНИЮ РЕМНЯ На холодном двигателе (имеющем температуру окружающего воздуха) установите новый ремень. Установите датчик прибора Mot. 1273 в указанном месте ( o). Вращайте рифленый маховичок датчика до третьего щелчка. Натяните ремень до отображения на дисплее прибора Mot. 1273 установочного значения натяжения, Зафиксируйте натяжной ролик, выполните измерение, отрегулируйте значение. Проверните коленчатый вал на три оборота. Проверьте, чтобы значение натяжения находилось в пределах между установочным значением натяжения Не устанавливайте снятый ремень, замените его на новый. Натяжение, в единицах US (US = единица SEEM) Зубчатый ремень привода усилителя рулевого управления (D) Зубчатый ремень привода кондиционера (C) Зубчатый ремень привода генера- тора переменного тока (A) Зубчатый ремень привода водяного насоса (P) Установочное значение 94 rrrr 4 US 102 rrrr 6 US 91 rrrr 5 US 94 rrrr 5 US Минимальное допустимое натяжение эксплуатации 56 US 57 US 50 US 41 US |
