СИЛОВОЙ АГРЕГАТ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Двигатель с коробкой передач

10-20

10

ДВИГАТЕЛЬ Z7X

Выверните:

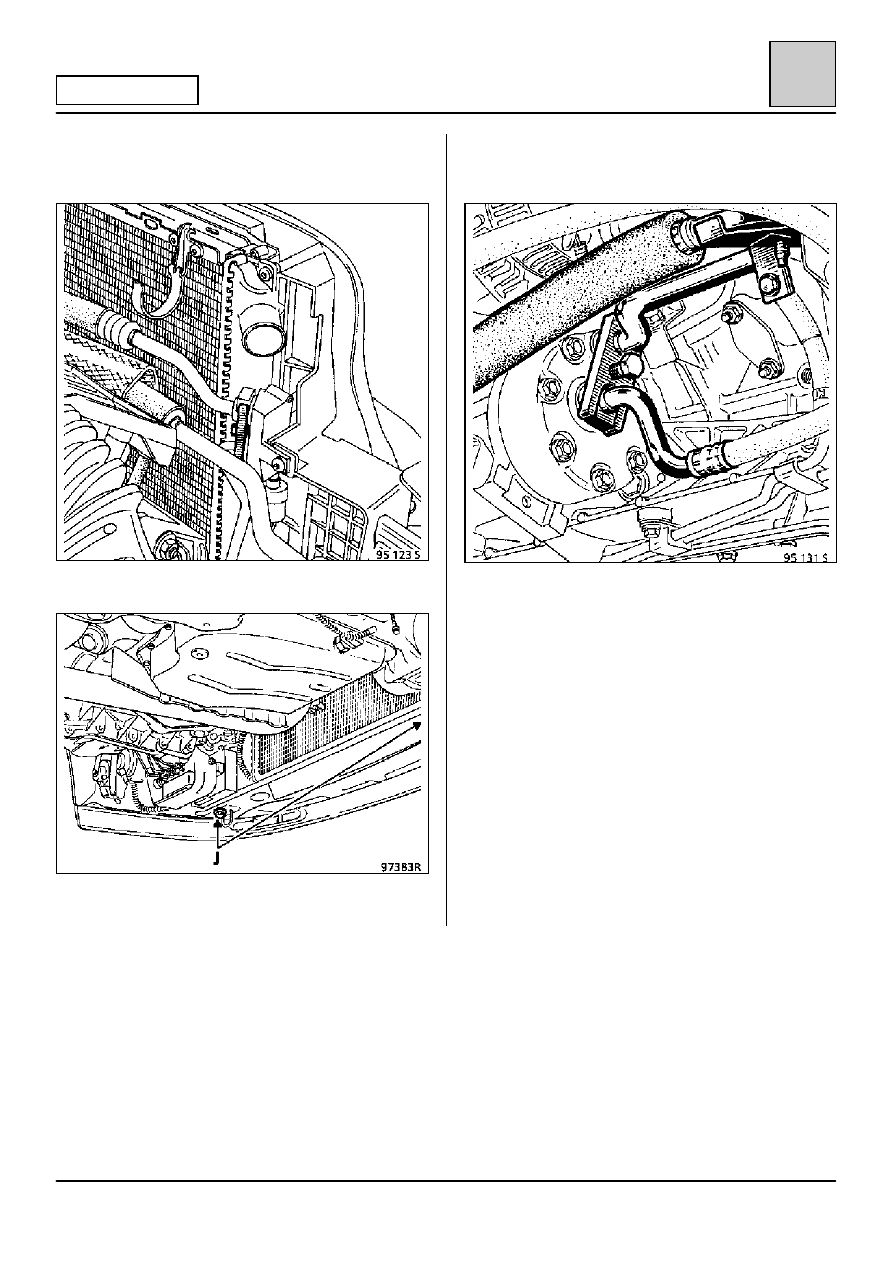

– винт крепления шлангов конденсора

кондиционера воздуха (если он установлен).

– два винта крепления радиатора (J).

Извлеките радиатор.

Снимите:
– винт крепления шлангов компрессора

кондиционера воздуха (если он установлен).

– лоток воздушного фильтра,
– трубку системы круиз-контроля,
– трубку опорожнения абсорбера,
– электромагнитный клапан опорожнения

абсорбера.

Закрепите стропы тали, установленной на
цеховом кране, за проушины на силовом
агрегате.

СИЛОВОЙ АГРЕГАТ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Двигатель с коробкой передач

10-21

10

ДВИГАТЕЛЬ Z7X

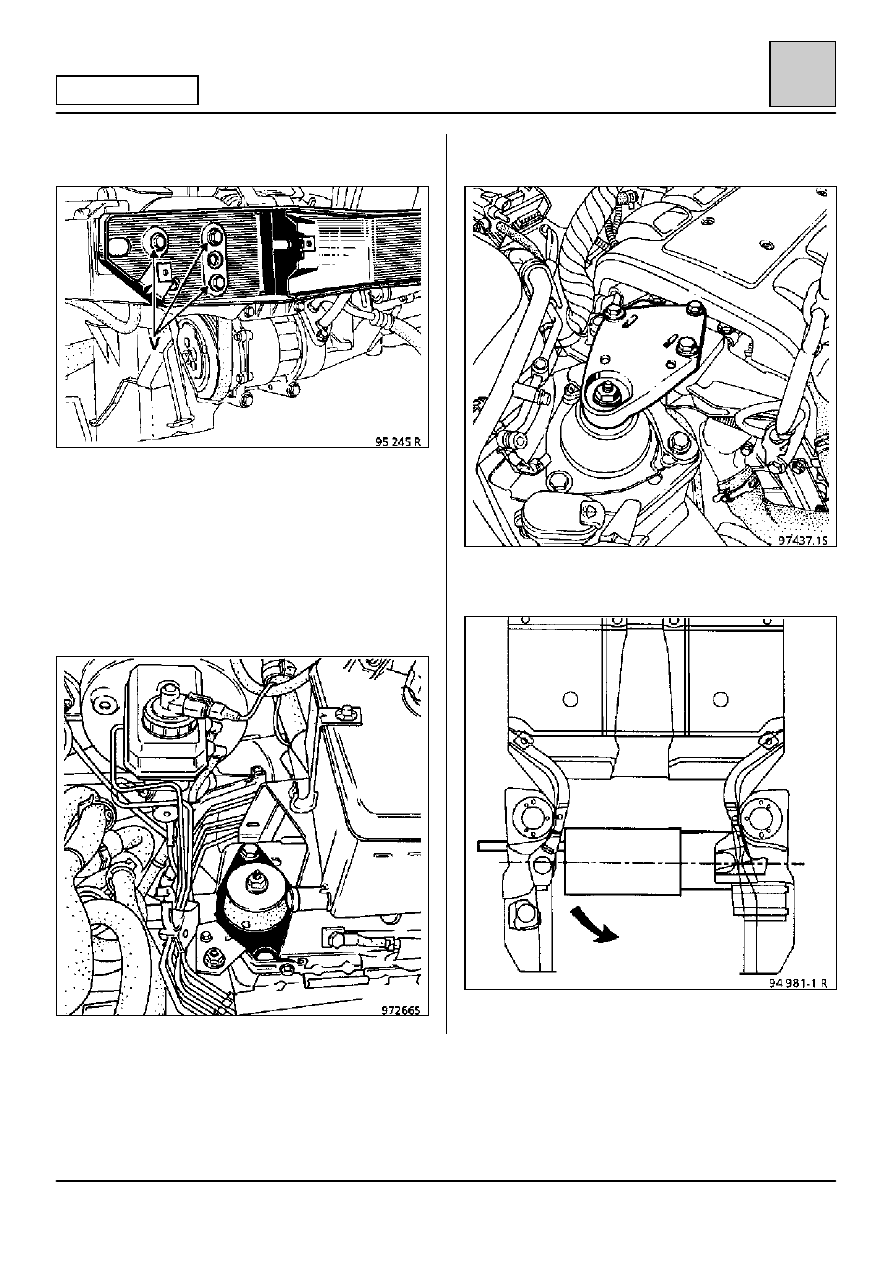

Выверните винты крепления (V) нижней
поперечины.

ПРИМЕЧАНИЕ: эта поперечина обеспечивает
жесткость конструкции моторного отсека. В
связи с этим перед выполнением любых работ с
ней необходимо разгрузить опоры двигателя
(при снятии поперечины неподвешенный
двигатель раздвинет лонжероны).

Снимите:
– нижнюю гайку крепления подушки подвески

коробки передач,

– верхний кронштейн маятниковой подвески

двигателя.

Опустите агрегат с помощью цехового
подъемного крана.

СИЛОВОЙ АГРЕГАТ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Двигатель с коробкой передач

10-22

10

ДВИГАТЕЛЬ Z7X

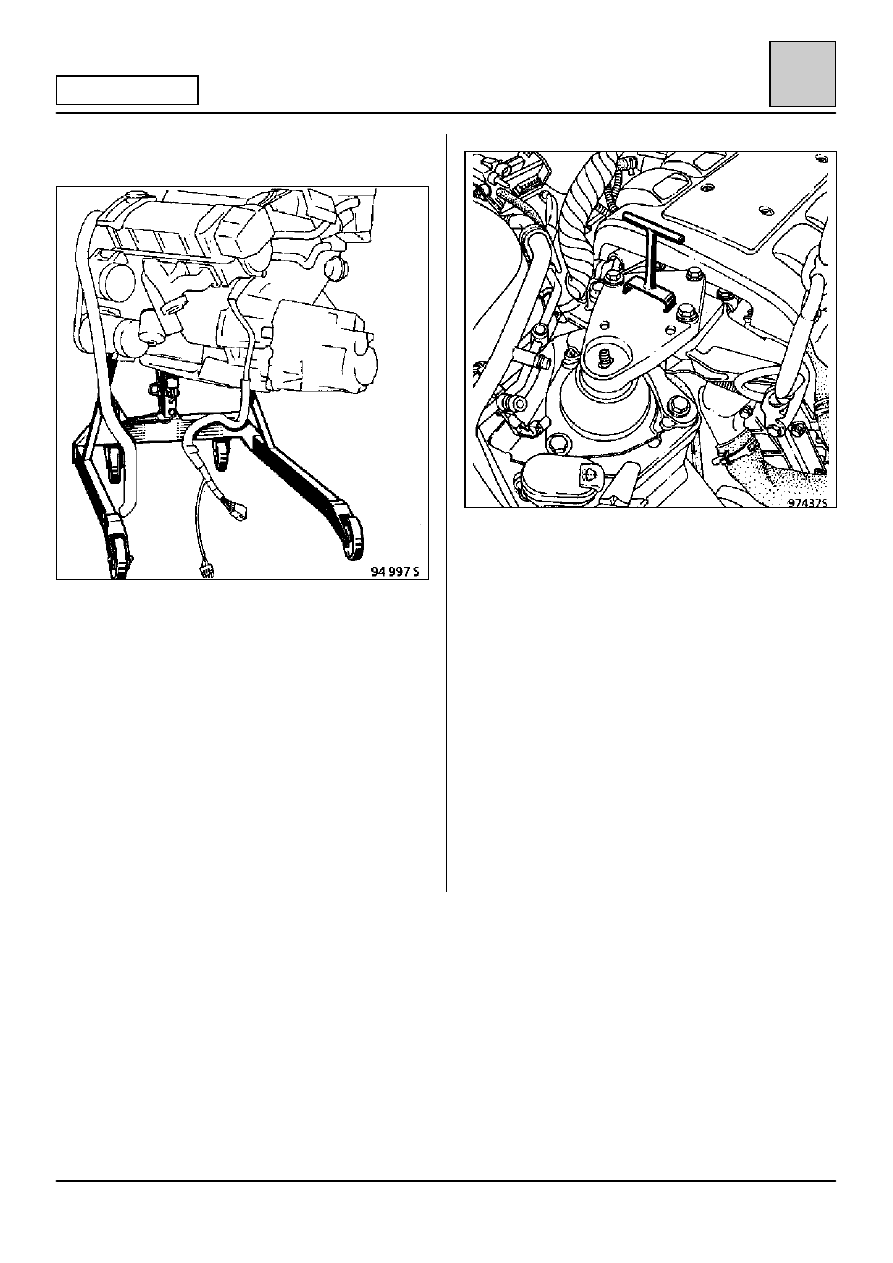

Извлеките силовой агрегат.

УСТАНОВКА — Особенности

Установите силовой агрегат в моторный отсек, не
устанавливая его на опоры.

Установите переднюю поперечину.

Затяните нижнюю гайку крепления подушки
подвески коробки передач.

Установите на место:
– кронштейн маятниковой подвески двигателя,
– реактивную тягу.

Отрегулируйте положение ограничителя хода с
помощью вилки Mot. 1289-02.

Действуйте в порядке, обратном снятию.

Выполните:
– заправку коробки передач маслом,
– заправку двигатель маслом, если необходимо,
– заправку контура усилителя рулевого

управления,

– заправку и удаление воздуха из системы

охлаждения,

– заправку системы кондиционирования воздуха

(в соответствии с версией), см. руководство
«Кондиционирование воздуха — Новый хлад-
агент R134a».

СИЛОВОЙ АГРЕГАТ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Двигатель с коробкой передач

10-23

10

ДВИГАТЕЛЬ Z7X

Отрегулируйте трос акселератора.

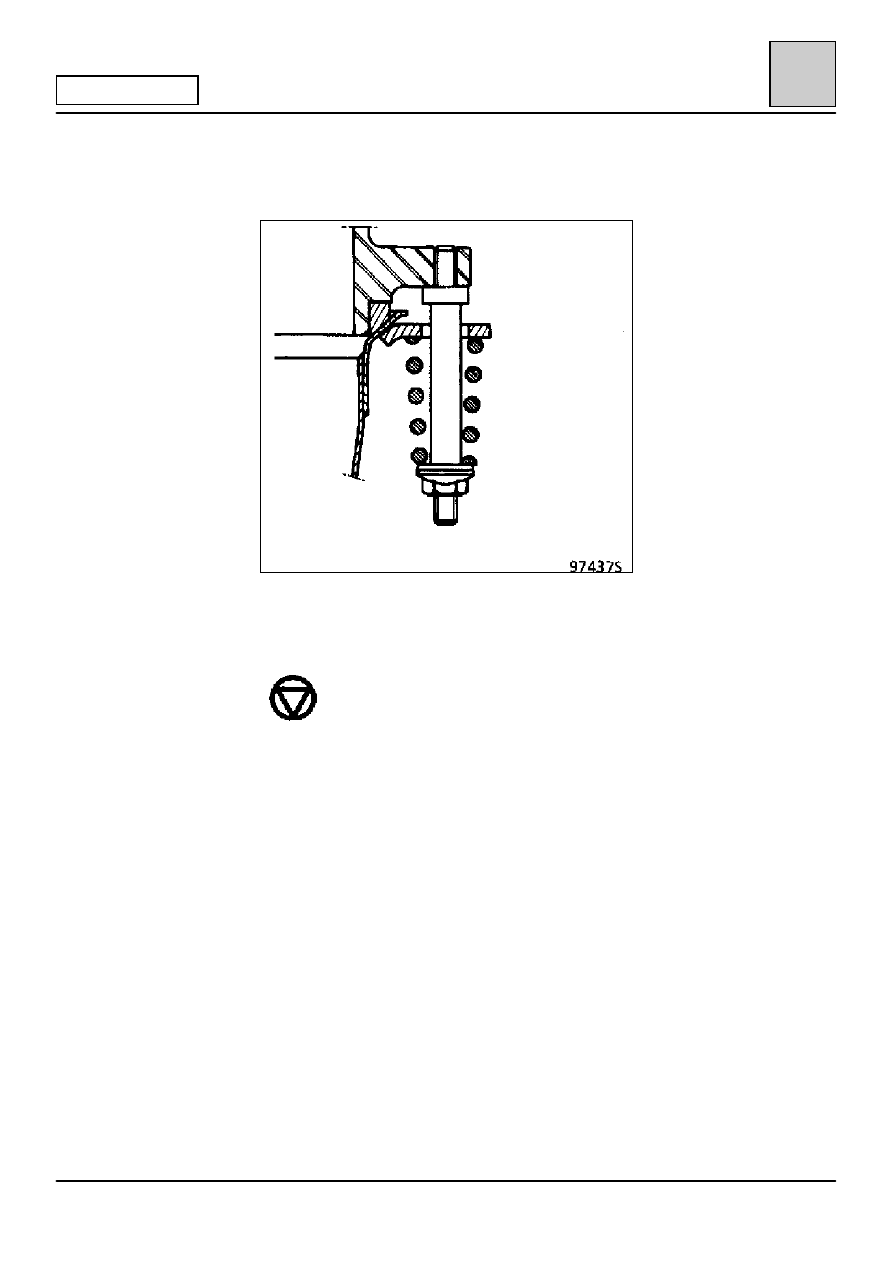

Пружинное крепление трубы выхлопной системы
к фланцу выпускного коллектора.

ОБЯЗАТЕЛЬНОЕ ТРЕБОВАНИЕ: затягивайте
крепление до упора.

Нанесите контрящий состав Loctite
FRENBLOC на винты крепления
плавающих скоб тормозов и затяните их
с указанным моментом затяжки.

Нажмите несколько раз на педаль тормоза, чтобы
поршни пришли в соприкосновение с тормозными
колодками.
