Renault Laguna I. Руководство - часть 9

СИЛОВОЙ АГРЕГАТ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Двигатель с коробкой передач

10-12

10

Вверните винты крепления плавающих скоб
тормозов, нанеся контрящий состав Loctite
FRENBLOC, и затяните их с указанным
моментом затяжки.

Нажмите несколько раз на педаль тормоза, чтобы
привести поршни в соприкосновение с тормозными
колодками.

Заложите состав CAF 4/60 THIXO в отверстия под
штифты полуоси.

Отрегулируйте трос акселератора.

Установите провод спидометра.

Выполните:
– заправку масла в коробку передач,
– заправку и удаление воздуха из системы

охлаждения (см. главу 19),

– заправку и прокачку контура усилителя рулевого

управления.

Если имеется система кондиционирования воздуха:

Заправьте систему кондиционирования воздуха
хладагентом с помощью зарядной станции
(см. методику в руководстве «Система
кондиционирования воздуха — Новый хладагент
R134a»).

СИЛОВОЙ АГРЕГАТ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Двигатель с коробкой передач

10-13

10

ДВИГАТЕЛЬ Z7X

НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Rou. 604-01
T.Av. 476
T.Av. 1050
Mot. 1289-02

Стопорящий инструмент
Съемник шаровых шарниров
Инструмент для выпрессовывания полуоси
Вилка для центрирования ограничителя
хода маятниковой подвески

НЕОБХОДИМОЕ ОБОРУДОВАНИЕ

SEFAC 689

Таль

МОМЕНТЫ ЗАТЯЖКИ (даН

˜˜˜˜м)

Винты крепления колес

10

Винты крепления плавающей
скобы тормоза

3,5

Винты крепления чехла полуоси 2,5
Гайка правой полуоси

25

Болты крепления основания
амортизатора

20

Болты задней тяги маятниковой
подвески

от 12 до 18

Нижняя гайка крепления
маятниковой подвески коробки
передач

от 5,5 до 8

Винты крепления к двигателю
кронштейна передней правой
маятниковой подвески

от 5 до 6,5

Винты крепления ограничителя
хода передней правой
маятниковой подвески

от 5 до 6,5

Гайка крепления подушки к
кронштейну передней правой
маятниковой подвески

от 3 до 4,5

СНЯТИЕ

Установите автомобиль на двухстоечный
подъемник (см. главу 0 — Подъемные средства).

Снимите:
– аккумуляторную батарею и ее полку,
– крышку блока разъемов и предохранителей,
– воздушный фильтр,
– передние колеса,

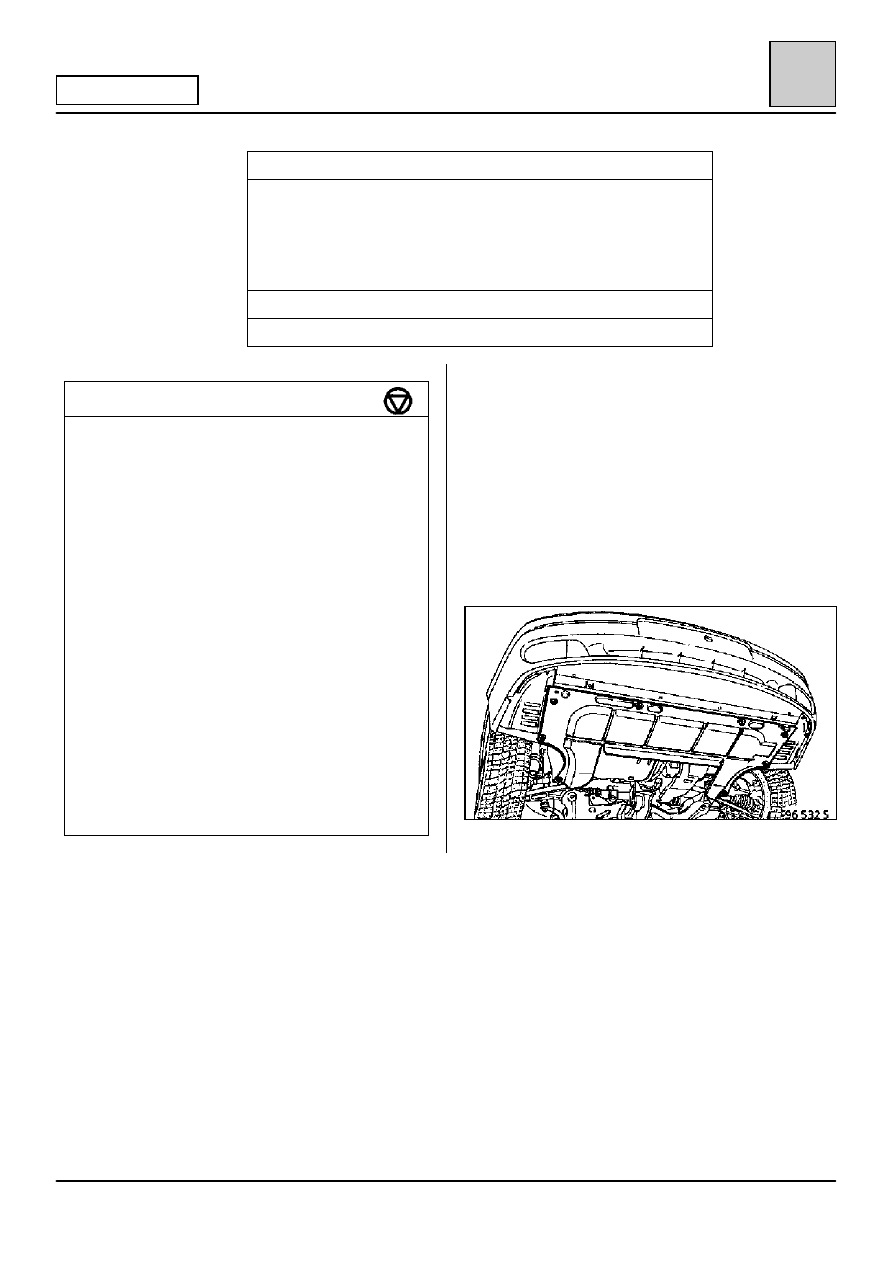

– винты крепления защитного щитка моторного

отсека (если имеется).

СИЛОВОЙ АГРЕГАТ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Двигатель с коробкой передач

10-14

10

ДВИГАТЕЛЬ Z7X

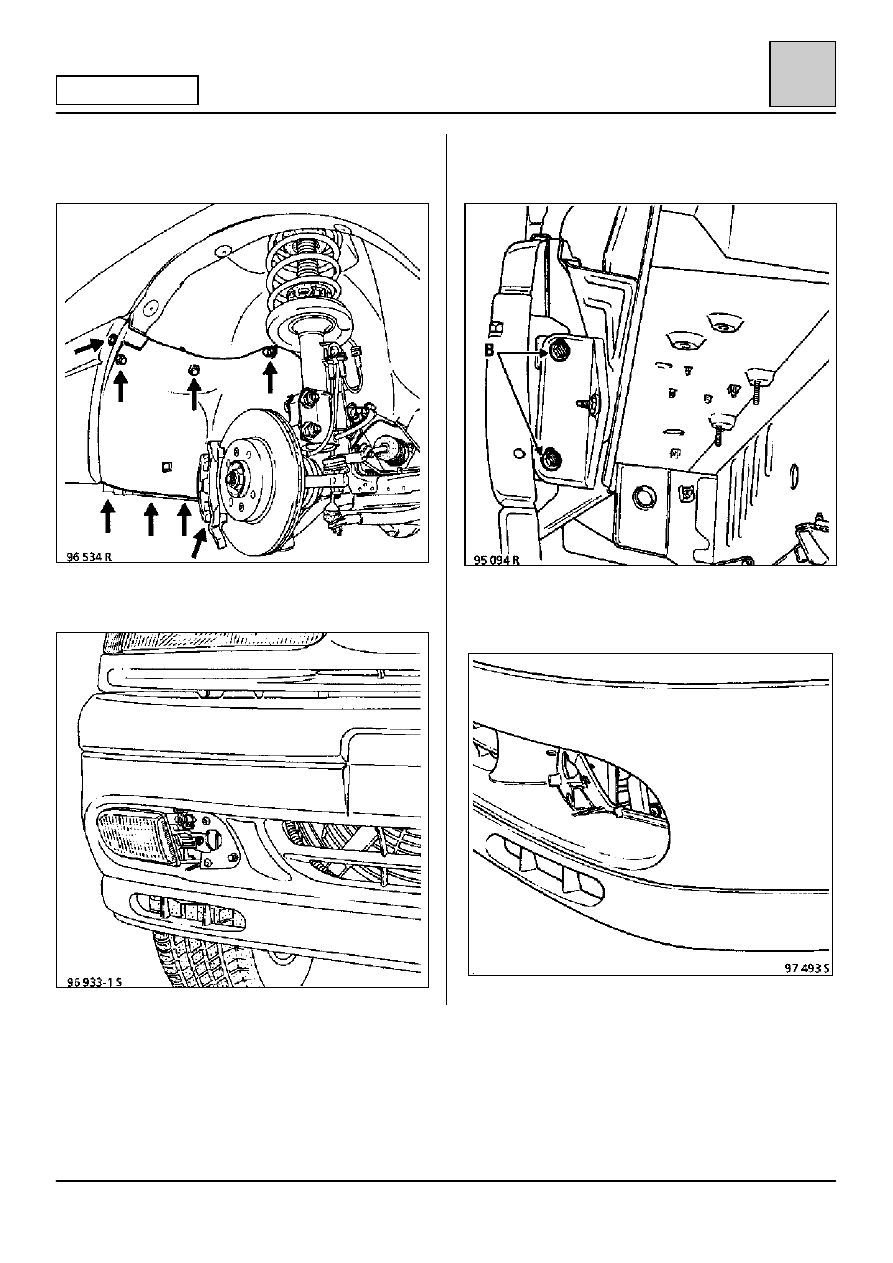

Снимите:
– винты крепления подкрылков в колесных

арках,

– номерной знак,
– противотуманные фары (если имеются),

– правое и левое боковые крепления пластико-
вого бампера в точках (В),

– поперечные крепления, находящиеся в

пластиковом бампере с правой и левой
стороны.

СИЛОВОЙ АГРЕГАТ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Двигатель с коробкой передач

10-15

10

ДВИГАТЕЛЬ Z7X

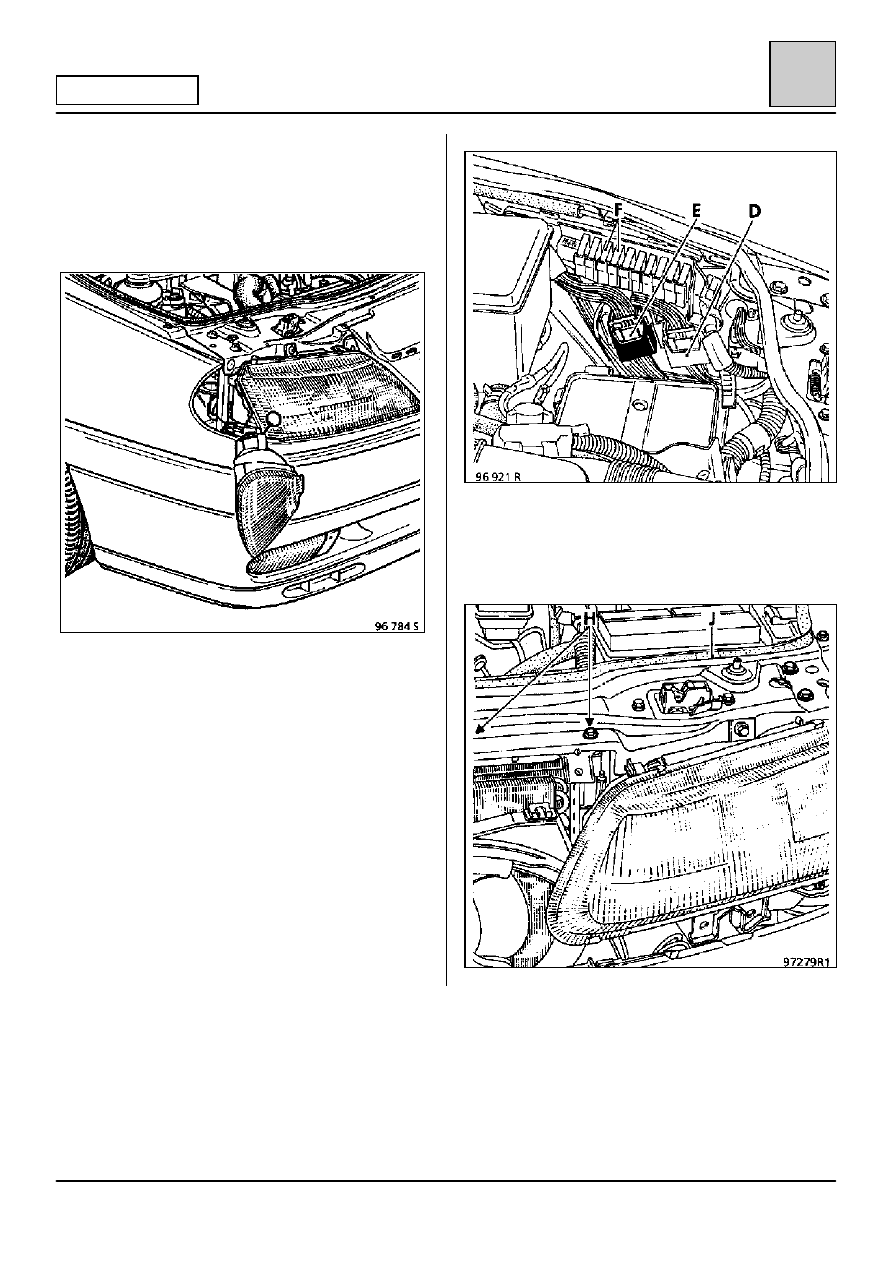

Разъедините разъем противотуманных фар.

Снимите:
– центральный винт крепления пластикового

бампера, извлеките его,

– указатели поворота.

На правой стороне автомобиля разъедините:
– разъем насоса стеклоомывателя,
– разъем круиз-контроля (в зависимости от

модификации).

На левой стороне автомобиля разъедините:
– разъем с фиксатором на коммутационном

блоке двигателя (D),

– разъем проводки двигателя (Е),
– предохранители электровентиляторов (F).

Снимите:
– трос замка капота,
– уплотнитель, на который опускается капот (J),
– два винта (Н) крепления радиатора к верхней

поперечине.
