СИЛОВОЙ АГРЕГАТ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Двигатель с коробкой передач

10-16

10

ДВИГАТЕЛЬ Z7X

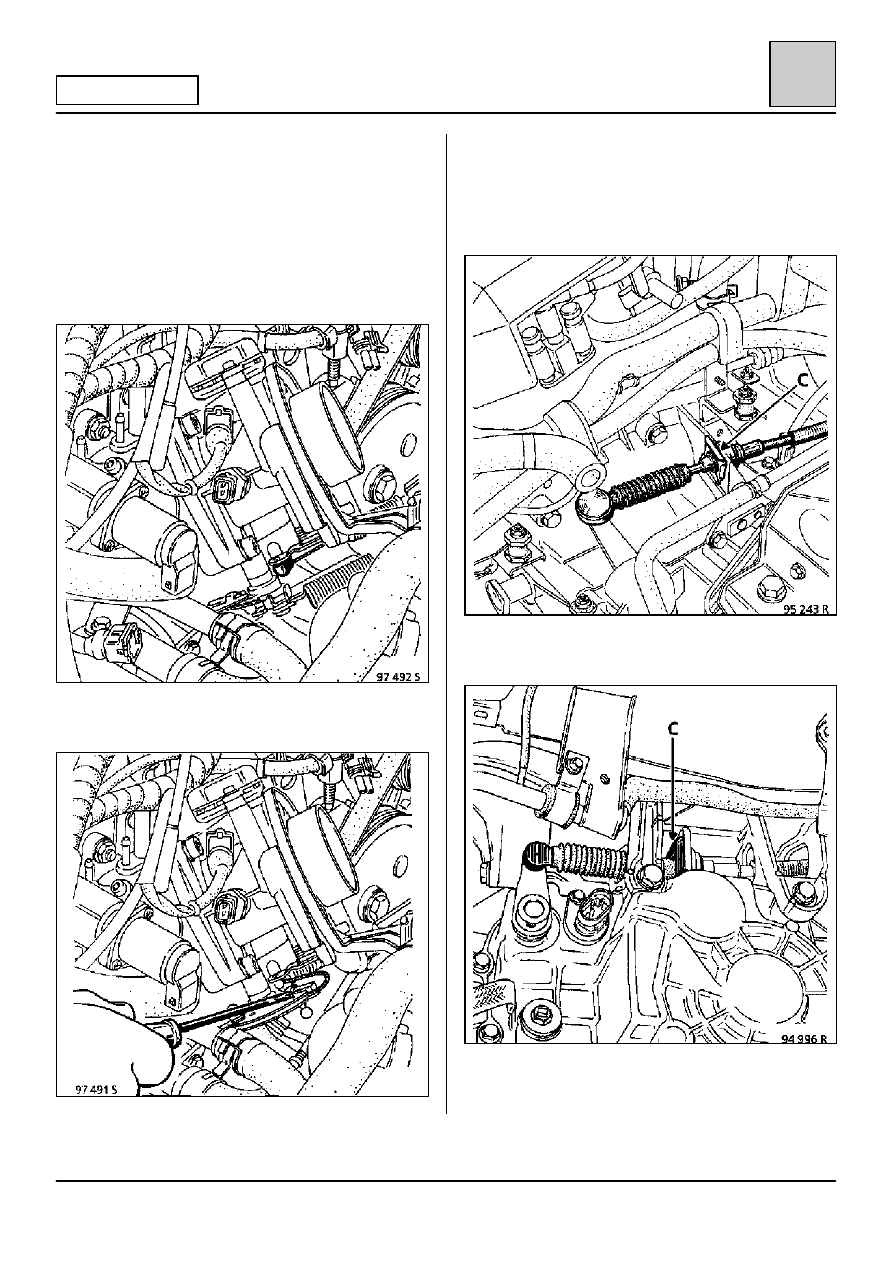

Снимите:
– 7 винтов крепления верхней поперечины,

снимите поперечину и блок-фары,

– провода соединения коробки передач и

передней поперечины с массой.

Отсоедините:
– трос сцепления,
– трос акселератора, для этого отсоедините тягу

акселератора с помощью отвертки.

Покачайте на оси привод акселератора, снимите
скобу, фиксирующую трос.

Освободите этот трос и его оболочку, а также
трос механизма переключения передач.

ВИД СВЕРХУ

ВИД СБОКУ

Для этого поднимите фиксаторы (С).

СИЛОВОЙ АГРЕГАТ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Двигатель с коробкой передач

10-17

10

ДВИГАТЕЛЬ Z7X

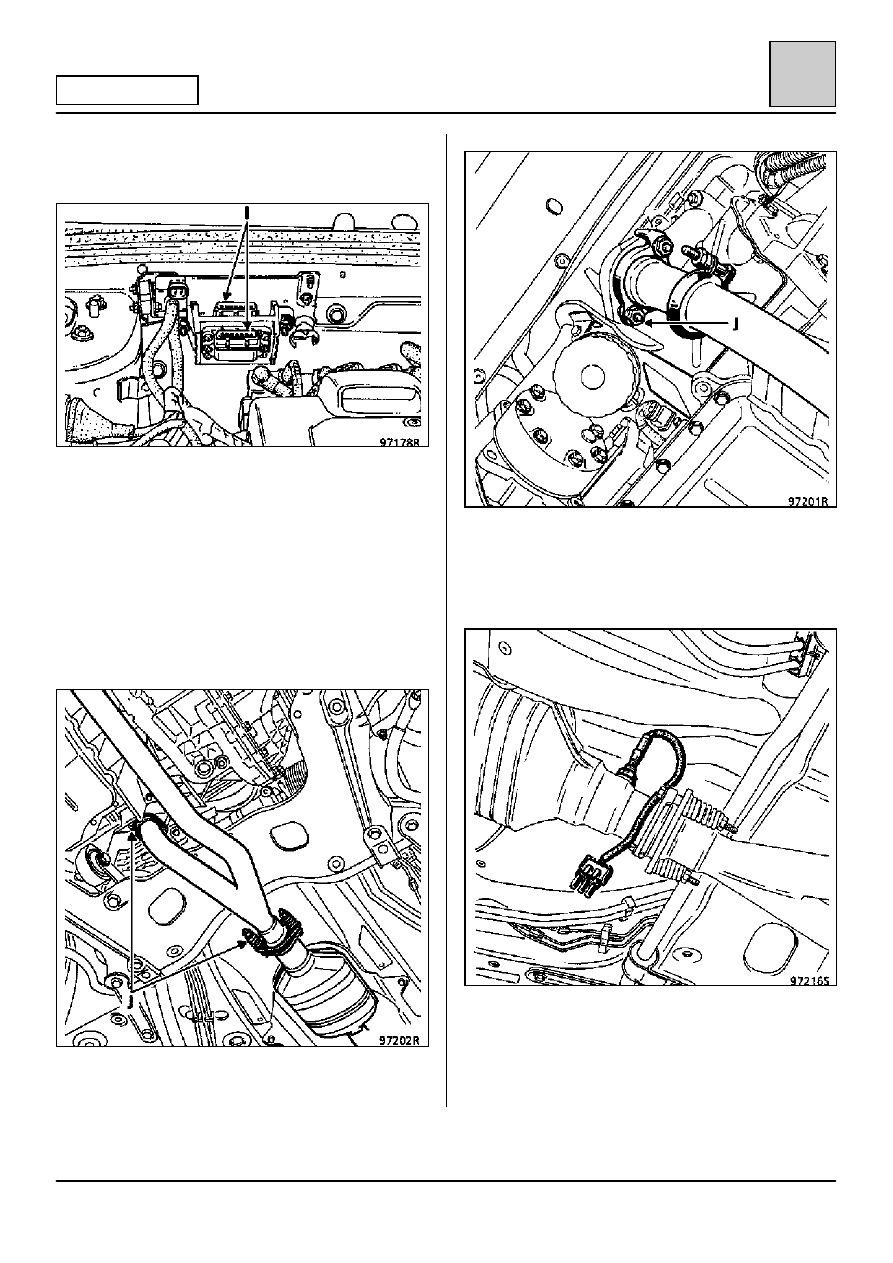

Отсоедините:
– разъемы силового блока зажигания (I),

– патрубок разрежения вакуумного усилителя

тормозов,

– диагностический разъем,
– датчик абсолютного давления,
– трубопроводы подачи топлива и паров

топлива.

Снимите с кузова проводку компьютера впрыска и
закрепите на двигателе.

Отсоедините трубу выхопной системы в
точках (J).

Отсоедините разъем кислородного датчика и
разъем электромагнитного клапана усилителя
рулевого управления с переменными
характеристиками, расположенный на
подрамнике.

Слейте масло из коробки передач.

Освободите провода датчиков
антиблокировочной системы, расположенные  на
стойках амортизаторов.

СИЛОВОЙ АГРЕГАТ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Двигатель с коробкой передач

10-18

10

ДВИГАТЕЛЬ Z7X

Снимите:
– крепления левой полуоси со стороны коробки

передач,

– плавающие скобы тормозов, закрепите их на

пружинах.

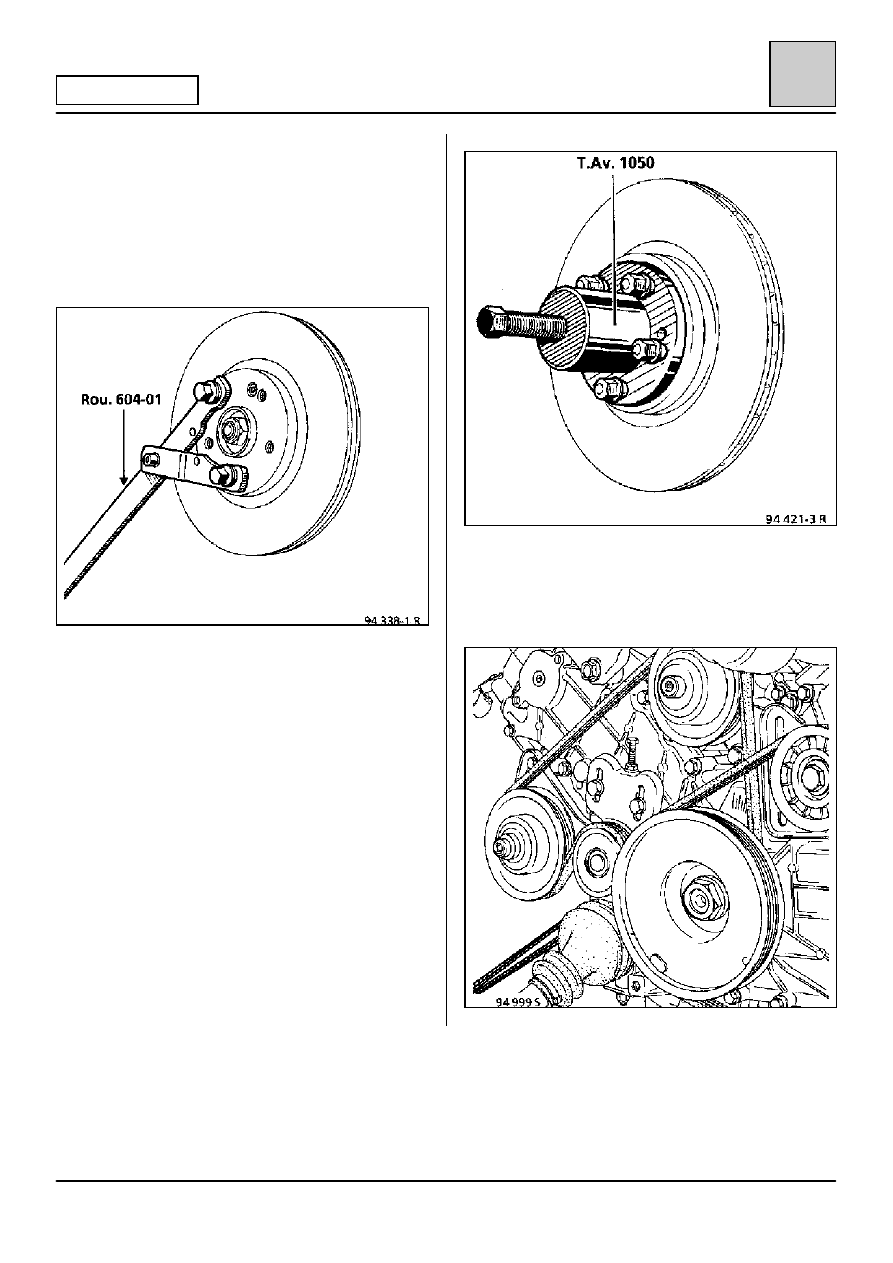

С помощью стопорящего приспособления
Rou.604-01 отверните гайку ступицы.

Установите инструмент T.Av. 1050 на тормозной
диск.

Снимите крепления основания правого
амортизатора.

С помощью инструмента T.Av. 1050 выпрессуйте
полуось из ступицы диска.

Правая полуось снимется вместе с силовым
агрегатом.

Прикрепите полуось веревкой к промежуточному
подшипнику.

СИЛОВОЙ АГРЕГАТ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Двигатель с коробкой передач

10-19

10

ДВИГАТЕЛЬ Z7X

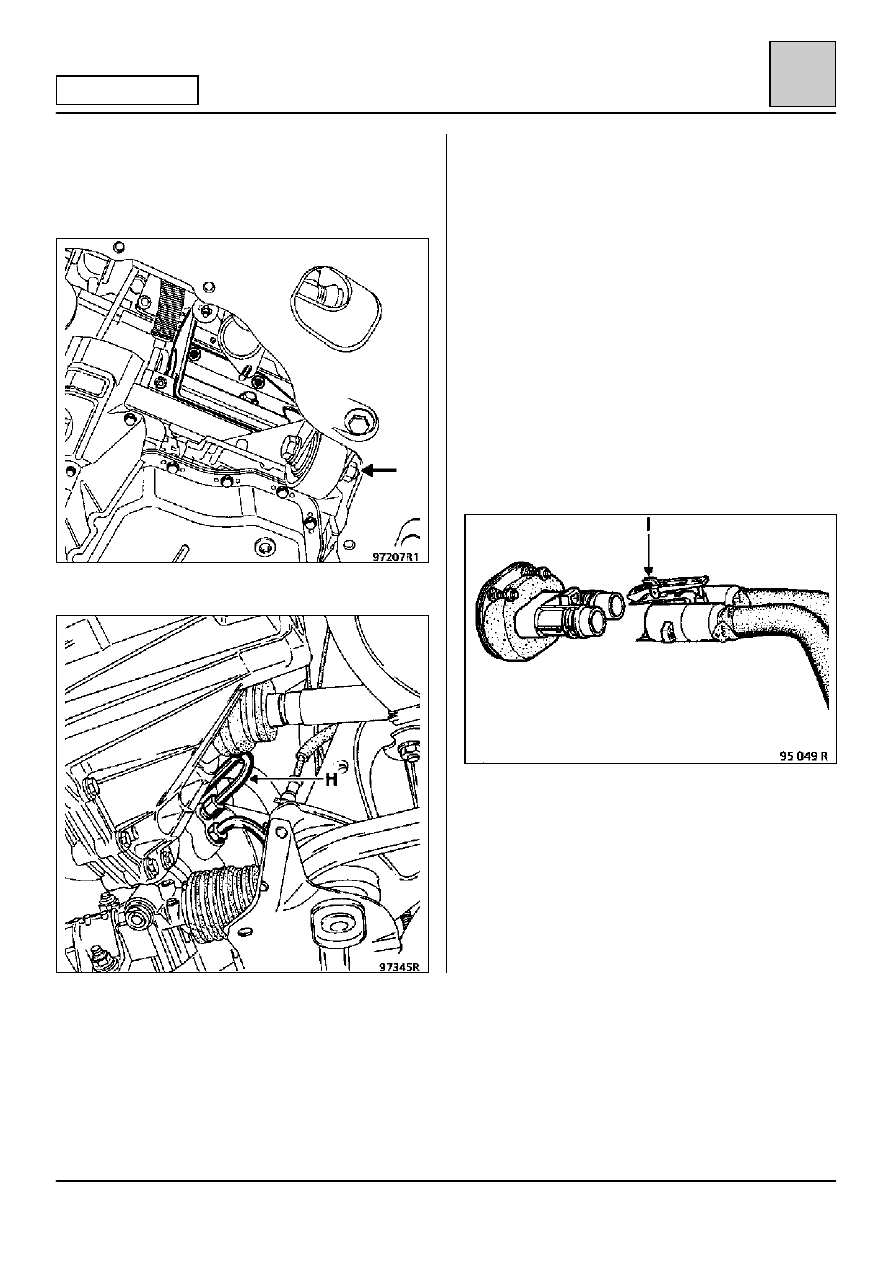

Снимите:
– крепления основания амортизатора, извлеките

шарнир «трипод» коробки передач,

– левую полуось,
– крепление реактивной тяги,

– трубку (Н) с роторного гидрораспределителя,

– обратный маслопровод контура усилителя

рулевого управления со стороны бачка.

Опорожните:
– систему кондиционирования воздуха (в

зависимости от варианта комплектации),
согласно указаниям в руководстве «Система
кондиционирования воздуха — Новый
хладагент R134a»,

– систему охлаждения через нижний шланг

радиатора.

Снимите:
– шланги радиатора отопителя, для чего с

помощью отвертки нажмите на фиксатор (I) и с
силой потяните назад оба шланга, чтобы
отсоединить их от радиатора.

Будьте внимательны, чтобы не повредить два
уплотнения в наконечниках шлангов.

Отверните винты крепления расширительного
бачка.

Закрепите его на двигателе.
