СИЛОВОЙ АГРЕГАТ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Двигатель с коробкой передач

10-8

10

ДВИГАТЕЛЬ F (E)

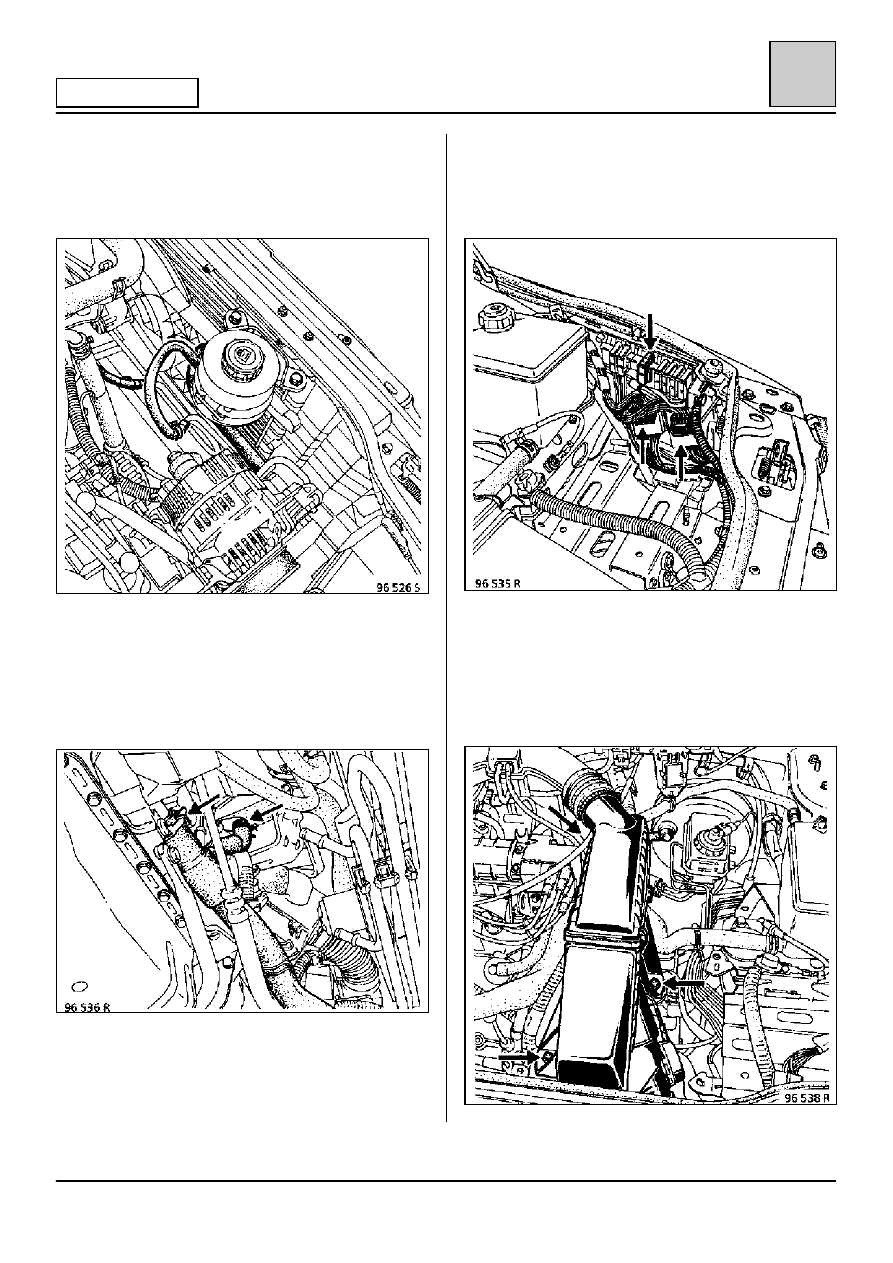

Снимите:
– бачок усилителя рулевого управления

(закрепите его на двигателе),

– скобы крепления шлангов усилителя рулевого

управления, имеющиеся на двигателе.

Слейте жидкость из системы охлаждения:
– через нижний шланг радиатора со стороны

водяного насоса и через дюритовый шланг
радиатора отопителя,

– через верхний шланг радиатора (со стороны

трубопровода подачи охлаждающей жидкости
к головке блока цилиндров).

Снимите:
– аккумуляторную батарею,
– разъемы электрической проводки двигателя и

предохранитель на 30 А,

– винт крепления провода соединения коробки

передач с массой,

– воздушный фильтр,
– патрубок разрежения вакуумного усилителя

тормозов.

СИЛОВОЙ АГРЕГАТ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Двигатель с коробкой передач

10-9

10

ДВИГАТЕЛЬ F (E)

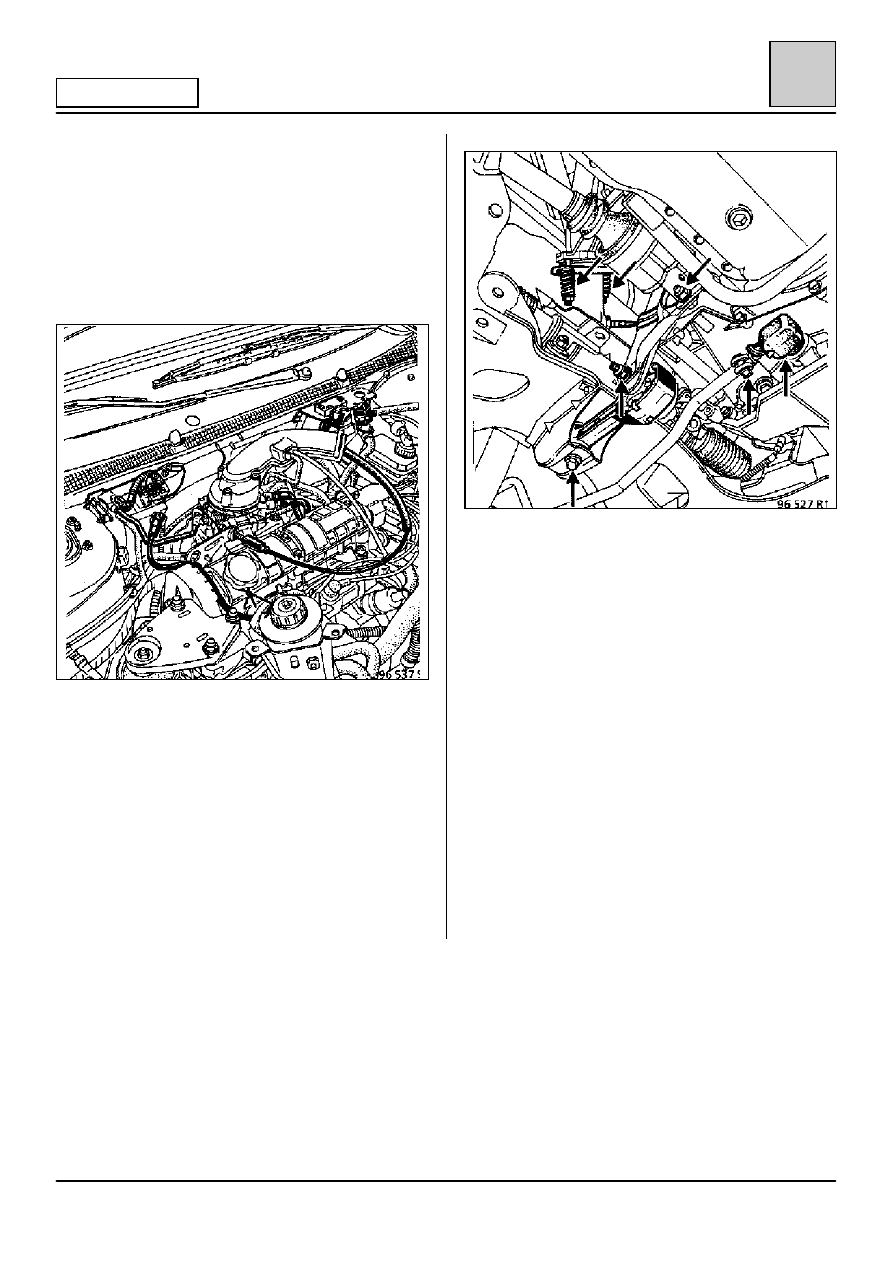

Отсоедините:
– топливный шланг,
– разъемы силового модуля зажигания,
– шланг и разъем датчика абсолютного

давления,

– трос акселератора,
– снимите диагностический разъем с

кронштейна,

– провод спидометра.

Слейте масло из коробки передач.

Снимите:
– болт крепления реактивной тяги,
– хомут крепления выхлопной системы со

стороны коллектора,

– механизм управления переключением
передач,
– штифт правой полуоси.

Отсоедините разъем кислородного датчика.

На левой стороне автомобиля отсоедините:
– плавающую скобу тормоза, закрепите ее на

пружине амортизатора,

– винты крепления чехла полуоси,
– болты крепления основания амортизатора

(пометьте их, чтобы не перепутать при
установке).

СИЛОВОЙ АГРЕГАТ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Двигатель с коробкой передач

10-10

10

ДВИГАТЕЛЬ F (E)

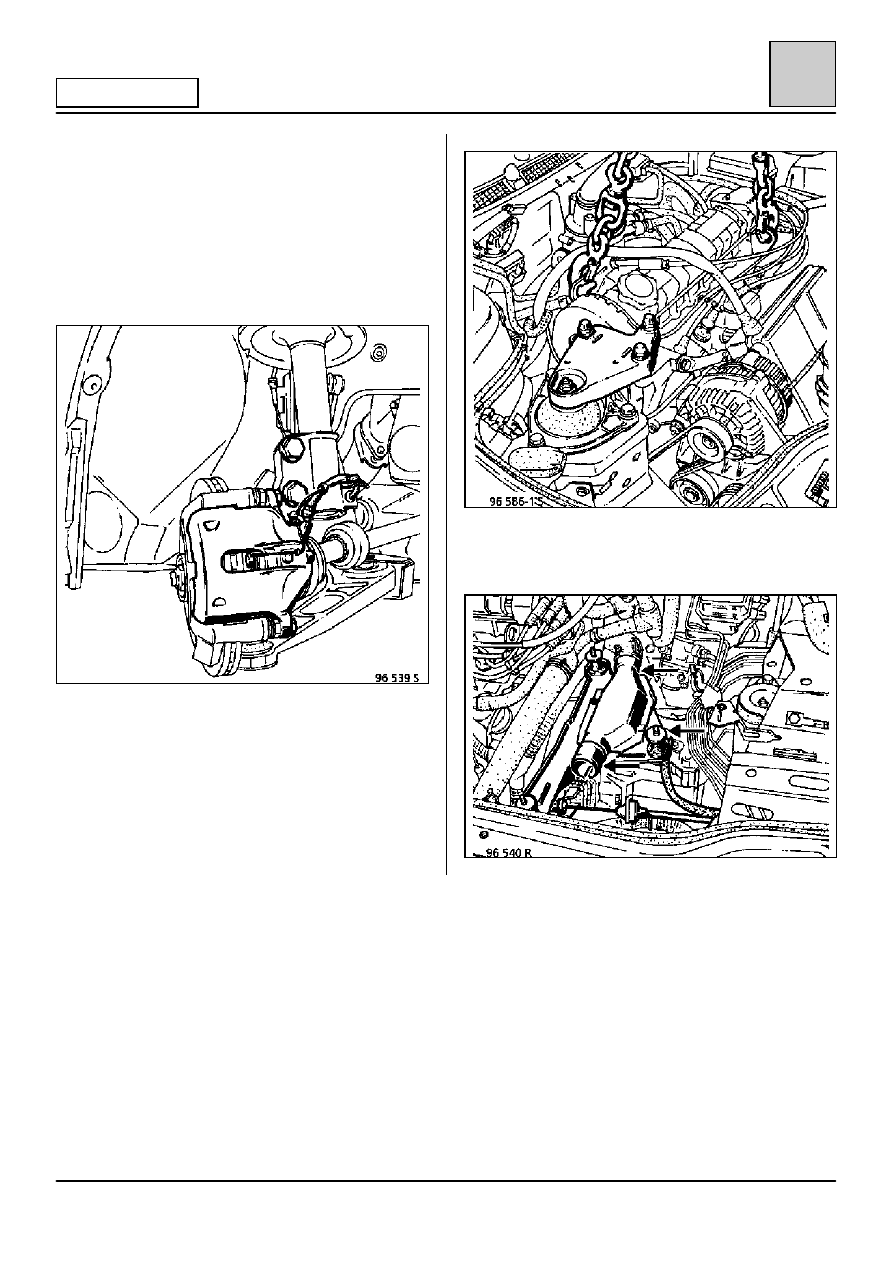

На правой стороне автомобиля снимите:
– плавающую скобу тормоза, закрепите ее на

пружине амортизатора,

– болты крепления основания амортизатора,

пометьте их, чтобы не перепутать при
установке.

Отклоните поворотный кулак и освободите
правую полуось.

Освободите компьютер впрыска и его проводку,
закрепите ее на двигателе.

Установите цеховой кран. С помощью тали
SEF. 689 вывесите силовой агрегат.

Снимите:
– трос сцепления,
– кронштейн воздушного фильтра.

СИЛОВОЙ АГРЕГАТ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Двигатель с коробкой передач

10-11

10

ДВИГАТЕЛЬ F (E)

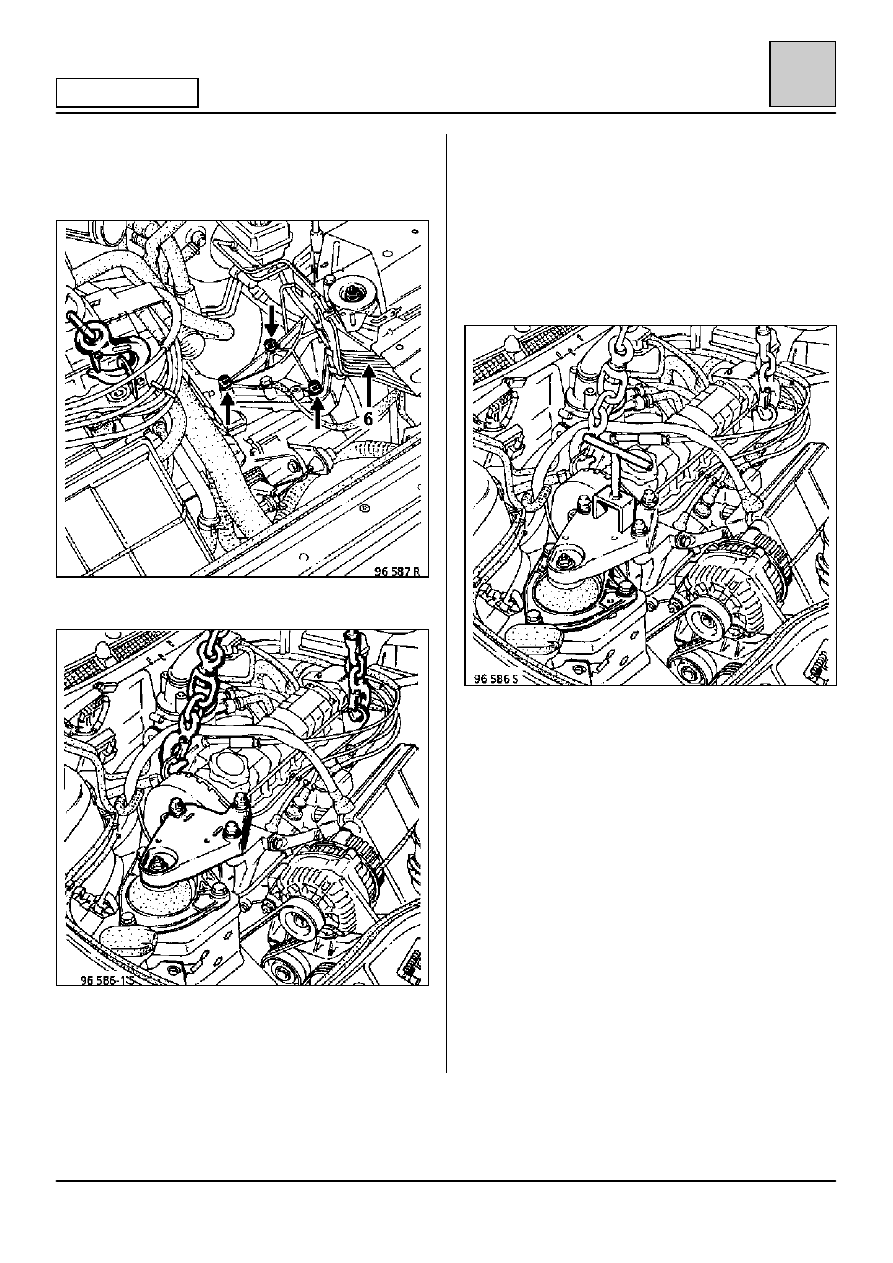

– опору маятниковой подвески коробки передач,

крепящуюся к коробке и к подушке
маятниковой подвески (гайка (6),
расположенная под подушкой),

– кронштейн маятниковой подвески.

С помощью тали SEF. 689 наклоните силовой
агрегат по направлению коробки передач таким
образом, чтобы освободить кронштейн головки
блока цилиндров. Снимите силовой агрегат.

УСТАНОВКА — Особенности

Установите силовой агрегат в его отсеке.

Установите маятниковую опору коробки передач,
прикрепите ее к коробке передач и подушке.

Установите кронштейн маятниковой подвески,
отцентрируйте ограничитель хода с помощью
вилки Mot. 1289-02.

Установите болт крепления реактивной тяги.

Затяните все винты, гайки и болты с указанным
моментом затяжки.

Произведите установку в порядке, обратном
снятию.
