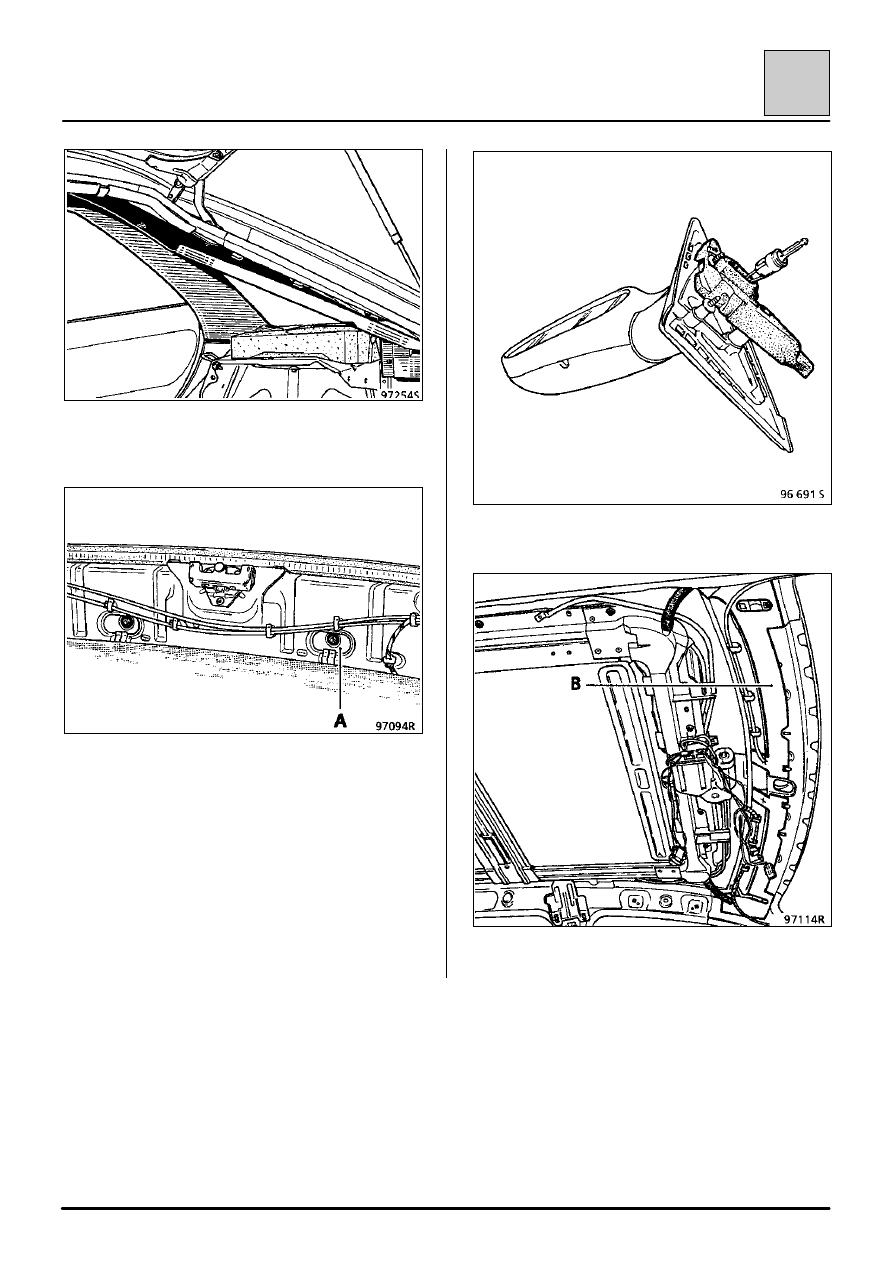

ШУМОИЗОЛЯЦИЯ

Места установки шумопоглощающих элементов

68-2

68

Громкоговоритель на обивке полки боковины
кузова.

Задняя обивка багажника.
Уплотнители по контуру отверстий.

Наружное зеркало заднего вида.

Прокладка на крыше.
Клееная прокладка на поперечине крыши (B).

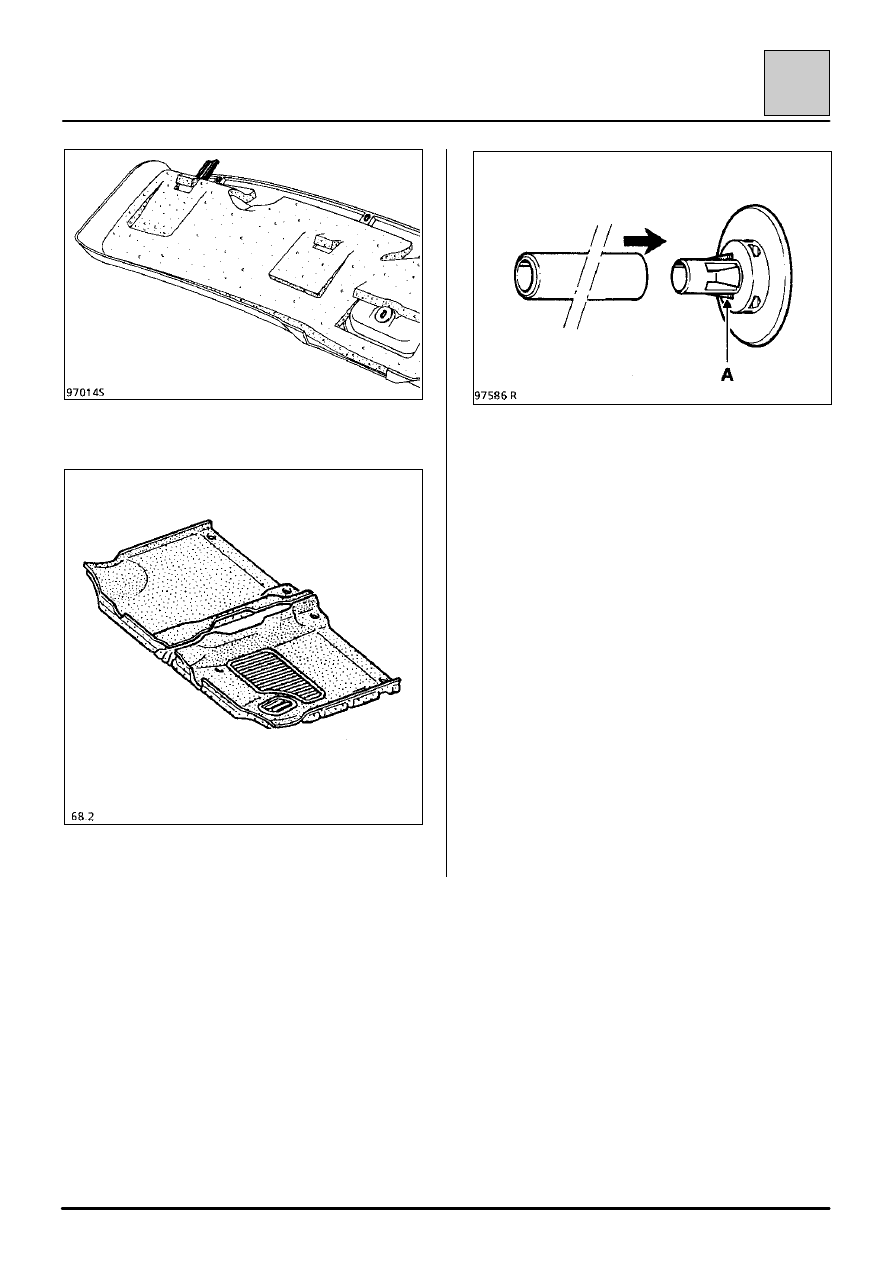

ШУМОИЗОЛЯЦИЯ

Места установки шумопоглощающих элементов

68-3

68

Боковина кузова (обивка).

Перед тем как положить коврики, установите
держатели в местах установки салазок сидений.

Установите трубку диаметром 18 мм и натяните
ее на штифт.

Внутренняя отделка

ОБЩИЕ СВЕДЕНИЯ
СНЯТИЕ И УСТАНОВКА ДЕТАЛЕЙ

ОБЛИЦОВКИ САЛОНА

СНЯТИЕ И УСТАНОВКА ОБИВКИ ДВЕРЕЙ

СНЯТИЕ И УСТАНОВКА ОБИВКИ КАПОТА

И ДВЕРИ ЗАДКА

СНЯТИЕ И УСТАНОВКА

СОЛНЦЕЗАЩИТНЫХ ШТОРОК И ЗАДНЕЙ

ПОЛКИ

СНЯТИЕ И УСТАНОВКА КАРКАСА И

НАПРАВЛЯЮЩИХ ПЕРЕДНИХ СИДЕНИЙ

СНЯТИЕ И УСТАНОВКА КАРКАСА ЗАДНИХ

СИДЕНИЙ

СНЯТИЕ И УСТАНОВКА ОБИВКИ

ПЕРЕДНИХ СИДЕНИЙ

СНЯТИЕ И УСТАНОВКА ОБИВКИ ЗАДНИХ

СИДЕНИЙ

СНЯТИЕ И УСТАНОВКА ДЕТАЛЕЙ

ОБОРУДОВАНИЯ СИДЕНИЙ

77 11 ??? ???

Русское издание

«Методы  ремонта,  рекомендуемые  изготовителем  в  настоящем  документе,  соот-

ветствуют  техническим  условиям,  действительным  на  момент  составления  руко-

водства.

В случае внесения конструктивных изменений в изготовление деталей, узлов,
агрегатов автомобиля данной модели, методы ремонта могут быть также соот-
ветственно изменены.»

©



7

70
71

72

73

74

75

76

77

78

79

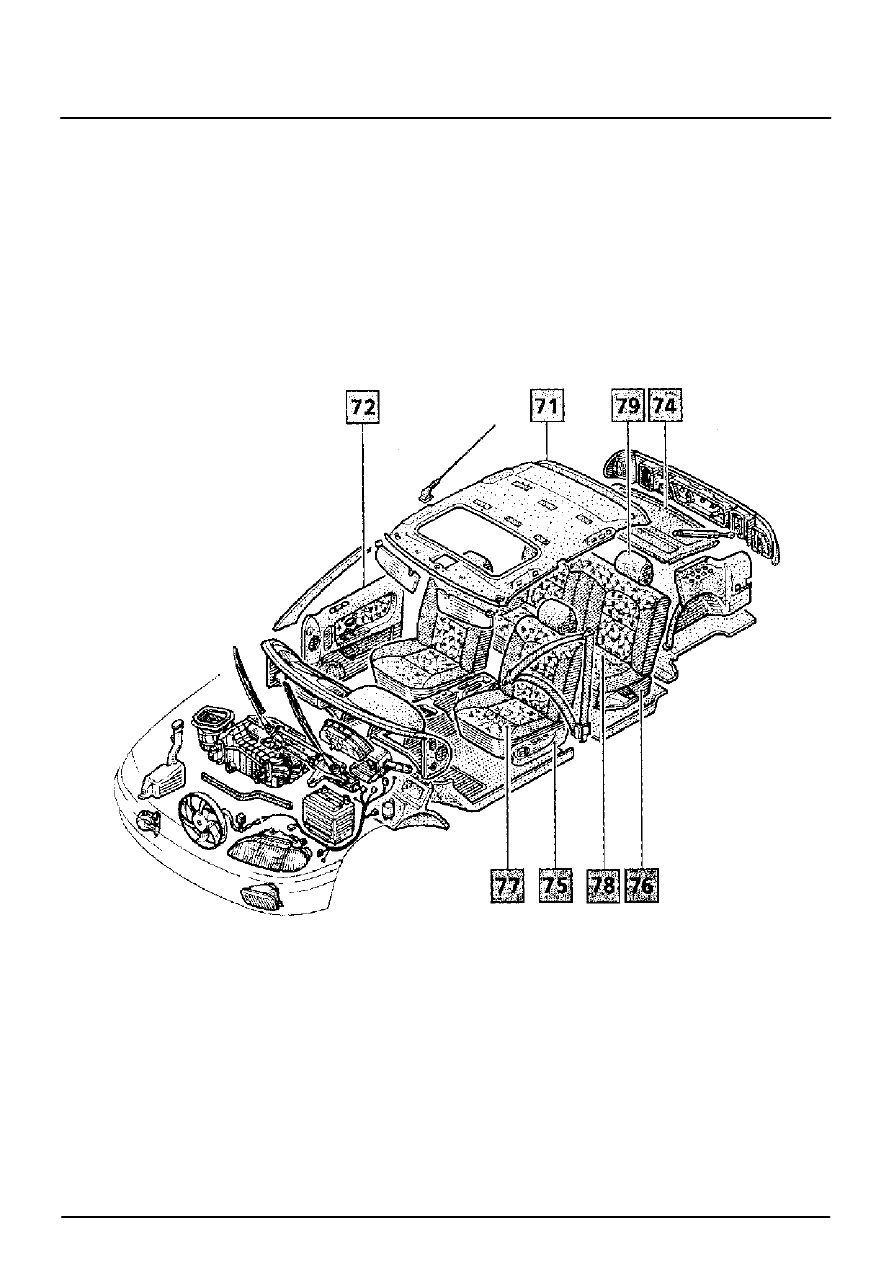

СХЕМА – ИЛЛЮСТРАЦИЯ К ОГЛАВЛЕНИЮ
