ОБЩИЕ СВЕДЕНИЯ

Применяемый инструмент и приспособления

70-1

70

Car. 1253 — приспособление для снятия и
установки механизмов регулировки передних
сидений по высоте.

СНЯТИЕ И УСТАНОВКА ДЕТАЛЕЙ

ОБЛИЦОВКИ САЛОНА

Подетальный вид облицовок салона

71-1

71

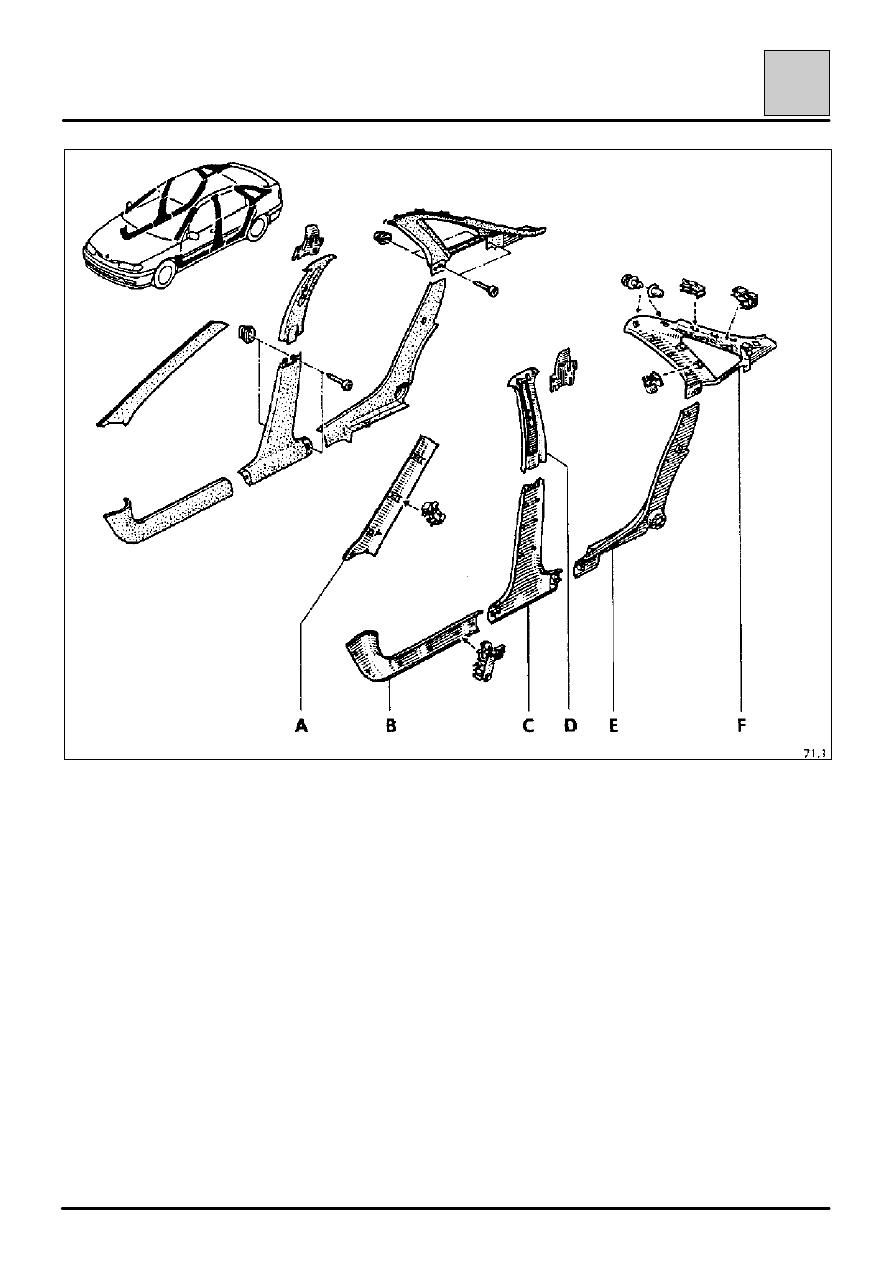

Внутренние облицовки:

А – Облицовка стойки рамы ветрового стекла.
В – Нижняя облицовка передней стойки кузова (порога кузова).
С – Нижняя облицовка средней стойки кузова.
D – Верхняя облицовка средней стойки кузова.
E – Облицовка задней стойки кузова.
F – Облицовка панели по окну боковины.

СНЯТИЕ И УСТАНОВКА ДЕТАЛЕЙ

ОБЛИЦОВКИ САЛОНА

Обивка крыши

71-2

71

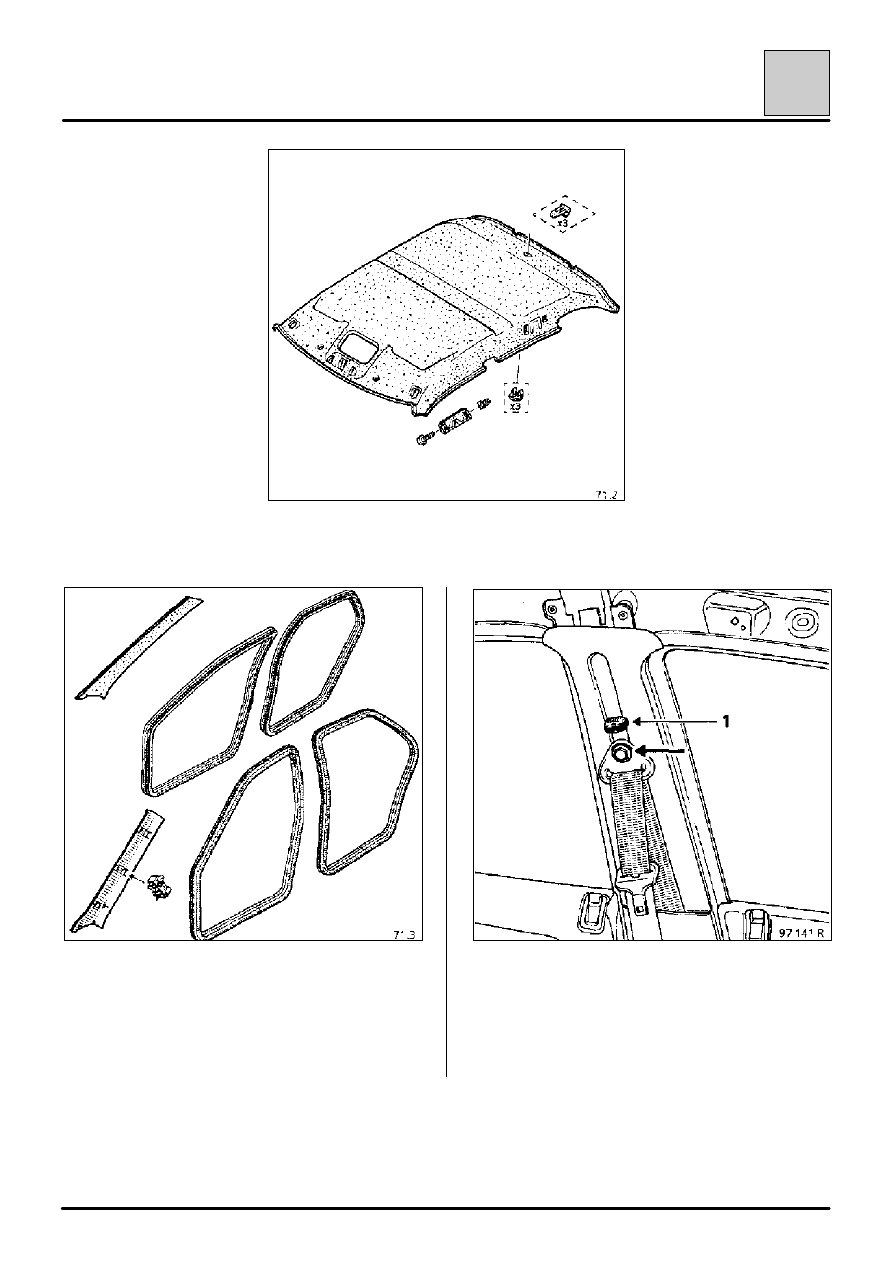

СНЯТИЕ

Снимите:
– четыре уплотнителя проемов дверей,
– облицовки стоек проема ветрового стекла.

Отверните болты верхнего крепления ремней
безопасности и снимите рычажок регулировки
верхних креплений ремней по высоте (1).

Отсоедините от фиксаторов верхнюю облицовку
средних стоек кузова.
