ЭЛЕМЕНТЫ ПАССИВНОЙ БЕЗОПАСНОСТИ

Передние ремни безопасности

59-1

59

Моменты затяжки (Н

⋅⋅⋅⋅м)

Гайки крепления ремней

25

ВАЖНОЕ ЗАМЕЧАНИЕ: ИНФОРМАЦИЮ О РЕМНЯХ, СНАБЖЕННЫХ УСТРОЙСТВОМ
ПРЕДВАРИТЕЛЬНОГО НАТЯЖЕНИЯ, СМ. В ТЕХНИЧЕСКОМ РУКОВОДСТВЕ «ПОДУШКА
БЕЗОПАСНОСТИ И НАТЯЖИТЕЛИ РЕМНЕЙ БЕЗОПАСНОСТИ»

СНЯТИЕ

Снимите:
– болт верхнего крепления ремня безопасности

и регулировочную ручку,

– верхнюю накладку средней стойки,

– детали крепления на основании сидения.

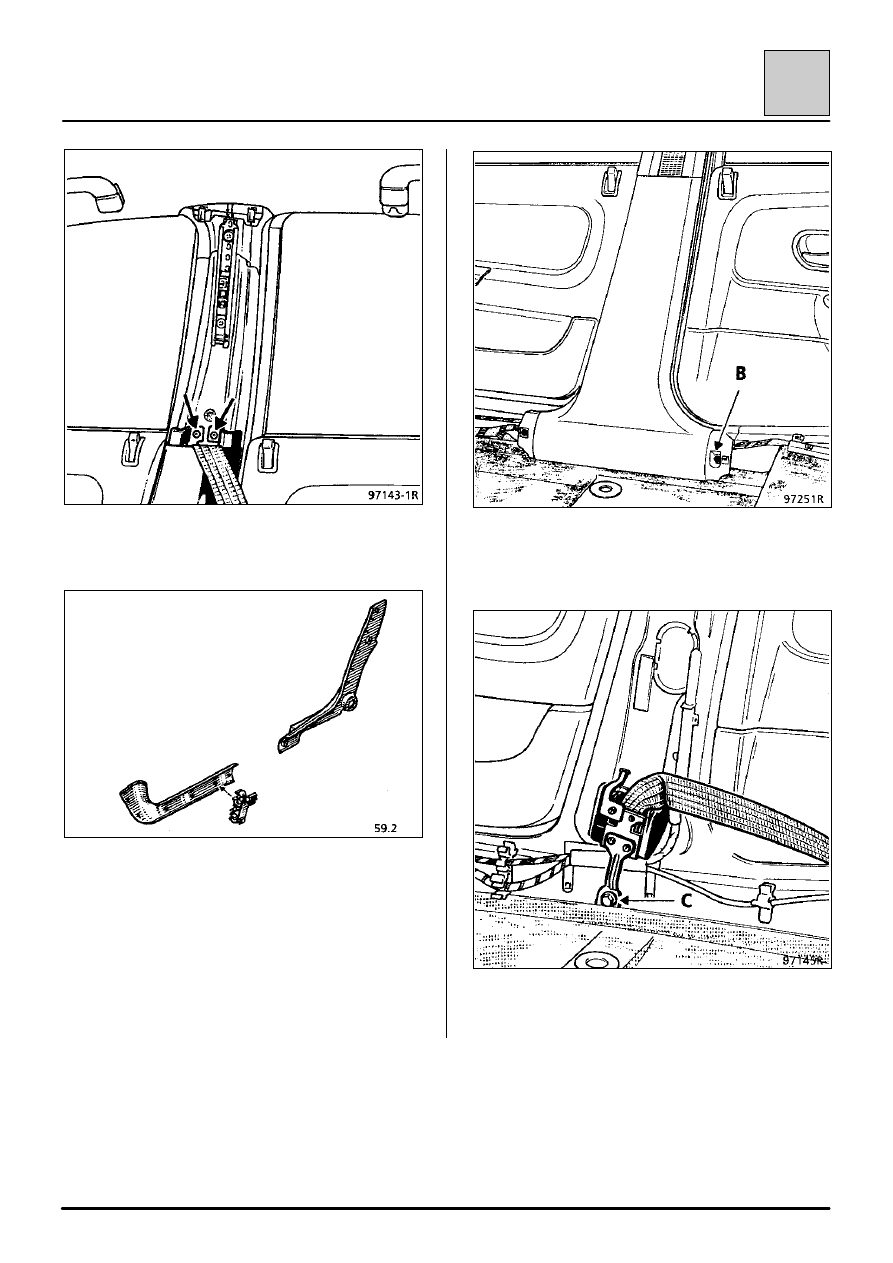

ЭЛЕМЕНТЫ ПАССИВНОЙ БЕЗОПАСНОСТИ

Передние ремни безопасности

59-2

59

Выверните два винта крепления накладки.

Снимите переднюю и заднюю накладки порога.

Выверните винт крепления (В) и снимите нижнюю
накладку средней стойки.

Снимите болт крепления катушки инерционного
ремня.

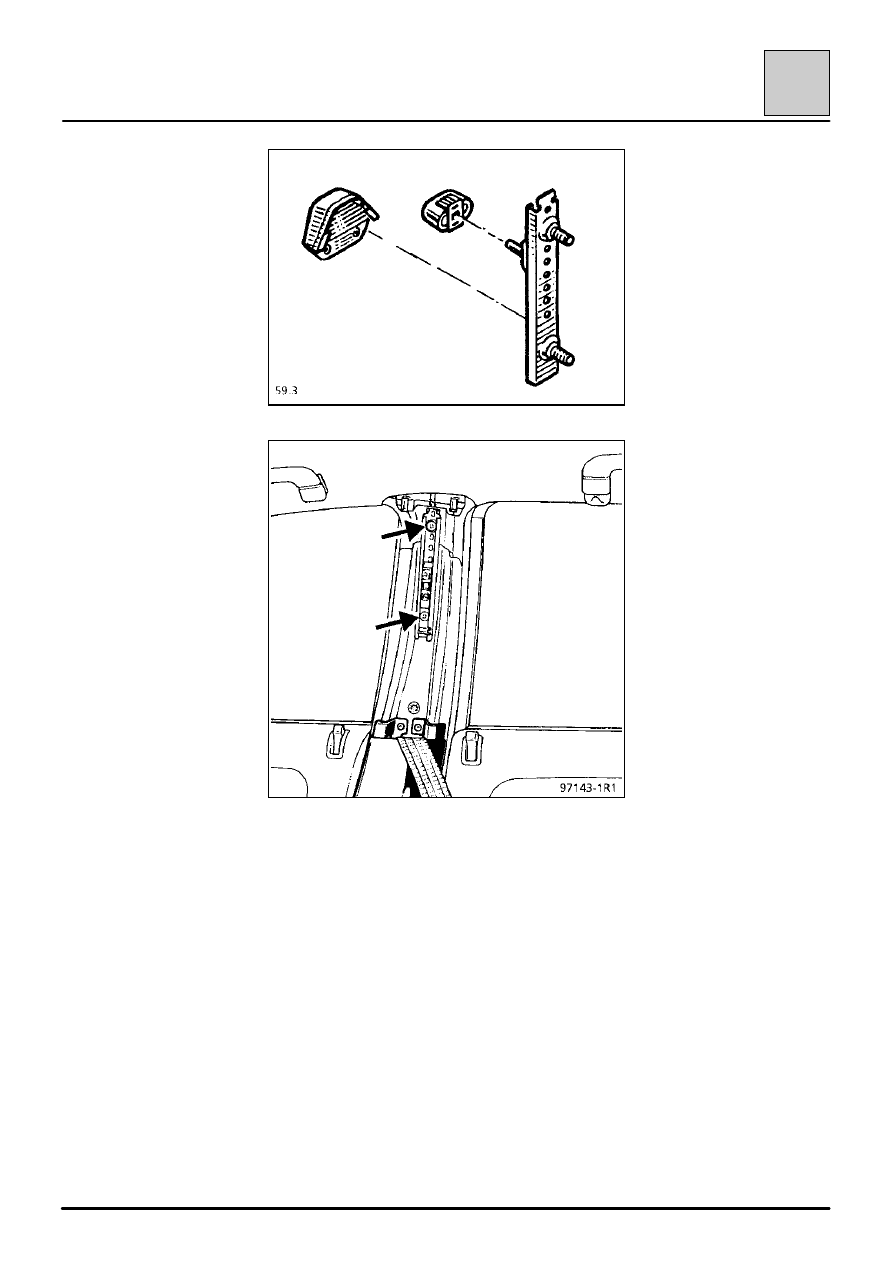

 ЭЛЕМЕНТЫ ПАССИВНОЙ БЕЗОПАСНОСТИ

Механизм регулирования ремня безопасности по высоте

59-3

59

Чтобы демонтировать этот механизм, снимите:
– верхнюю опору ремня безопасности,
– регулировочную ручку,
– верхнюю накладку средней стойки,
– два винта «Торкс».

 ЭЛЕМЕНТЫ ПАССИВНОЙ БЕЗОПАСНОСТИ

Задние ремни безопасности

59-4

59

Моменты затяжки (Н

⋅⋅⋅⋅м)

Гайки крепления ремня

25

СНЯТИЕ

Снимите:
– частично передний и задний уплотнители

проема двери,

– детали нижнего крепления ремня.

Снимите полку боковины и частично откройте
колесную арку.
