АКСЕССУАРЫ НИЖНЕЙ ЧАСТИ САЛОНА

Консоль панели приборов

57-20

57

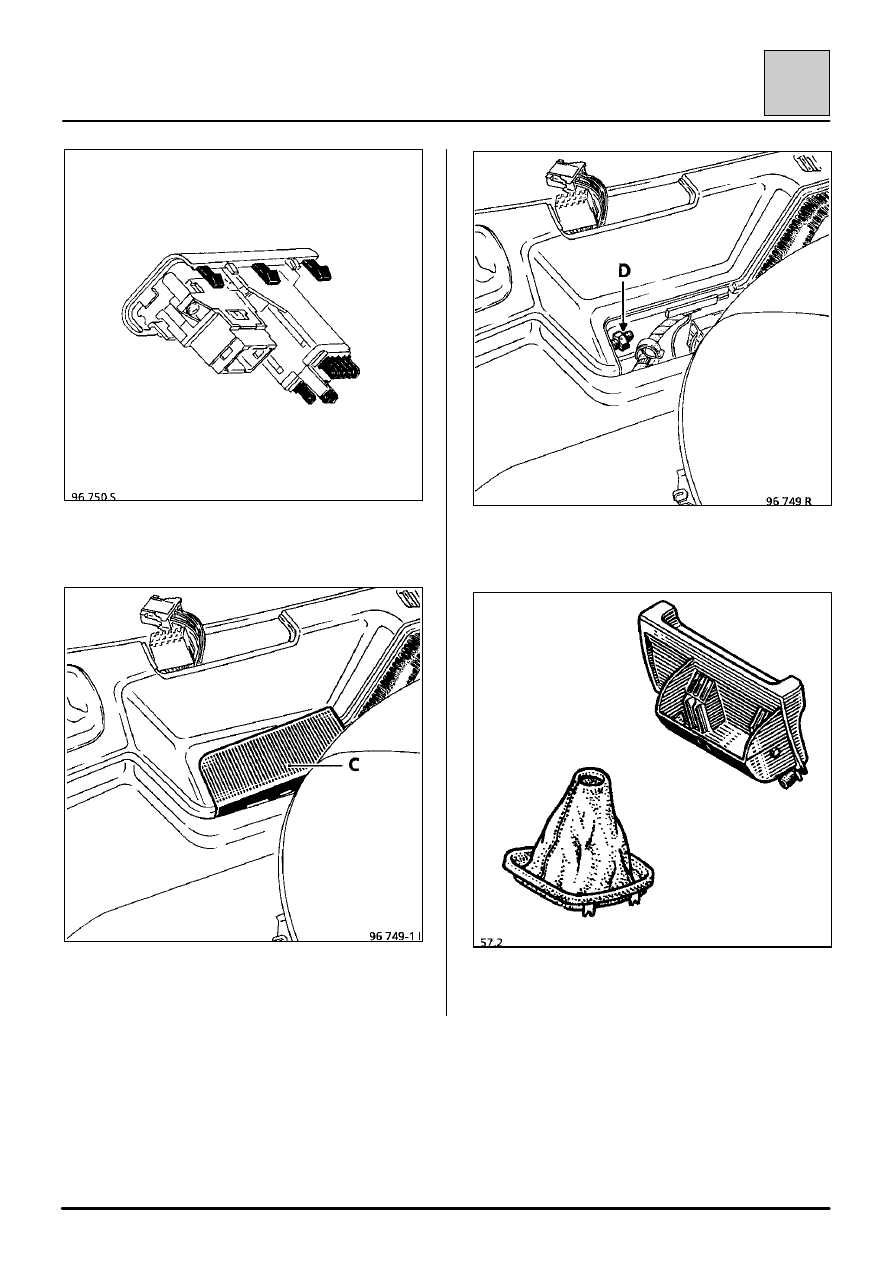

Отсоедините разъемы.

Снимите крышку (С), чтобы обеспечить доступ к
центральному винту крепления.

Выверните центральный винт крепления (D).

Снимите пепельницу и гофрированный чехол
рычага переключения передач.

 АКСЕССУАРЫ НИЖНЕЙ ЧАСТИ САЛОНА

Консоль панели приборов

57-21

57

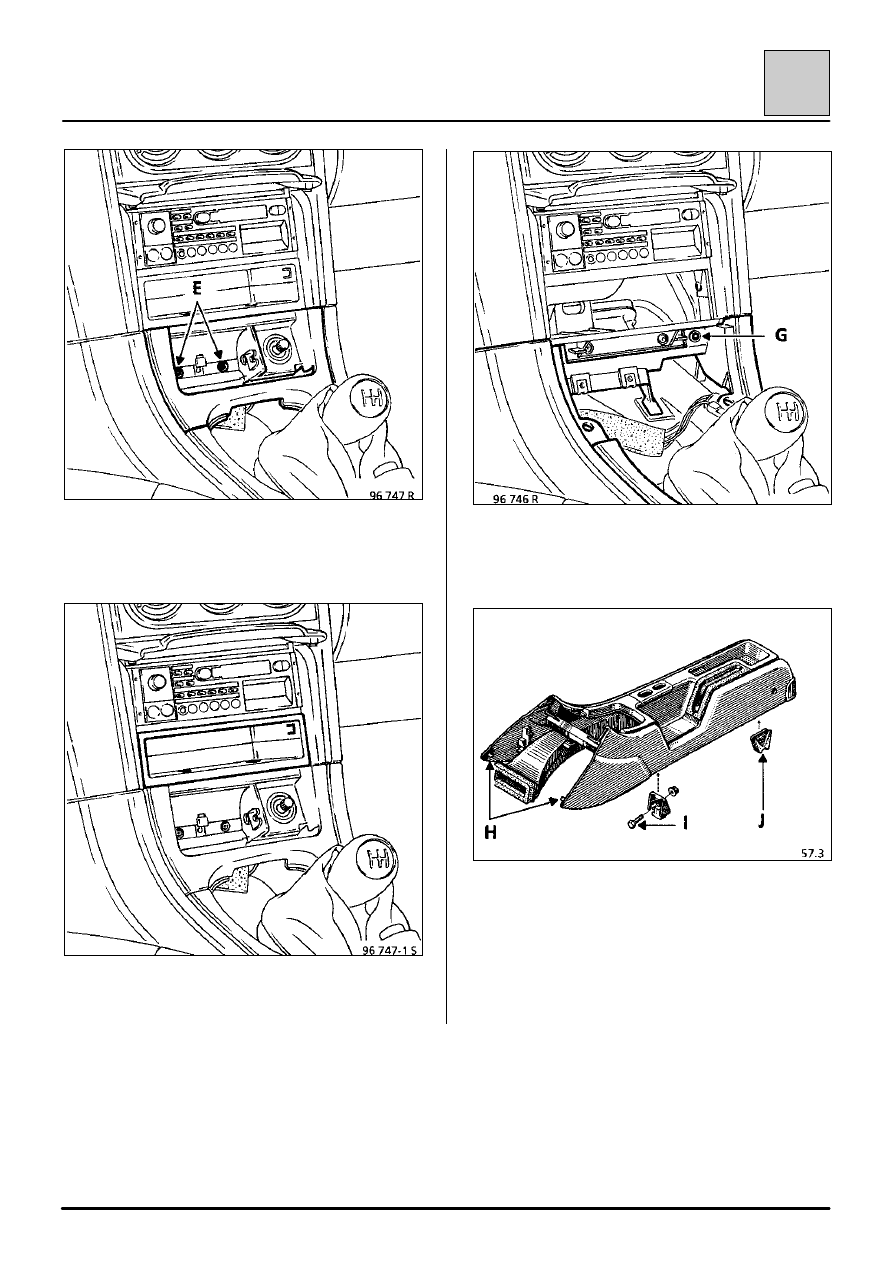

Снимите кронштейн пепельницы (крепится двумя
винтами «торкс» на 20) (Е).

Извлеките центральный отсек для мелких
предметов, осторожно освободив фиксаторы.

На консоли панели приборов выверните винты (G)
крепления консоли панели приборов.

Снимите консоль панели приборов, раздвинув  ее
стенки и сместив ее назад.

Будьте осторожны, чтобы не сдвинуть винт (I)
вместе с прокладкой, а также вкладыши (J).

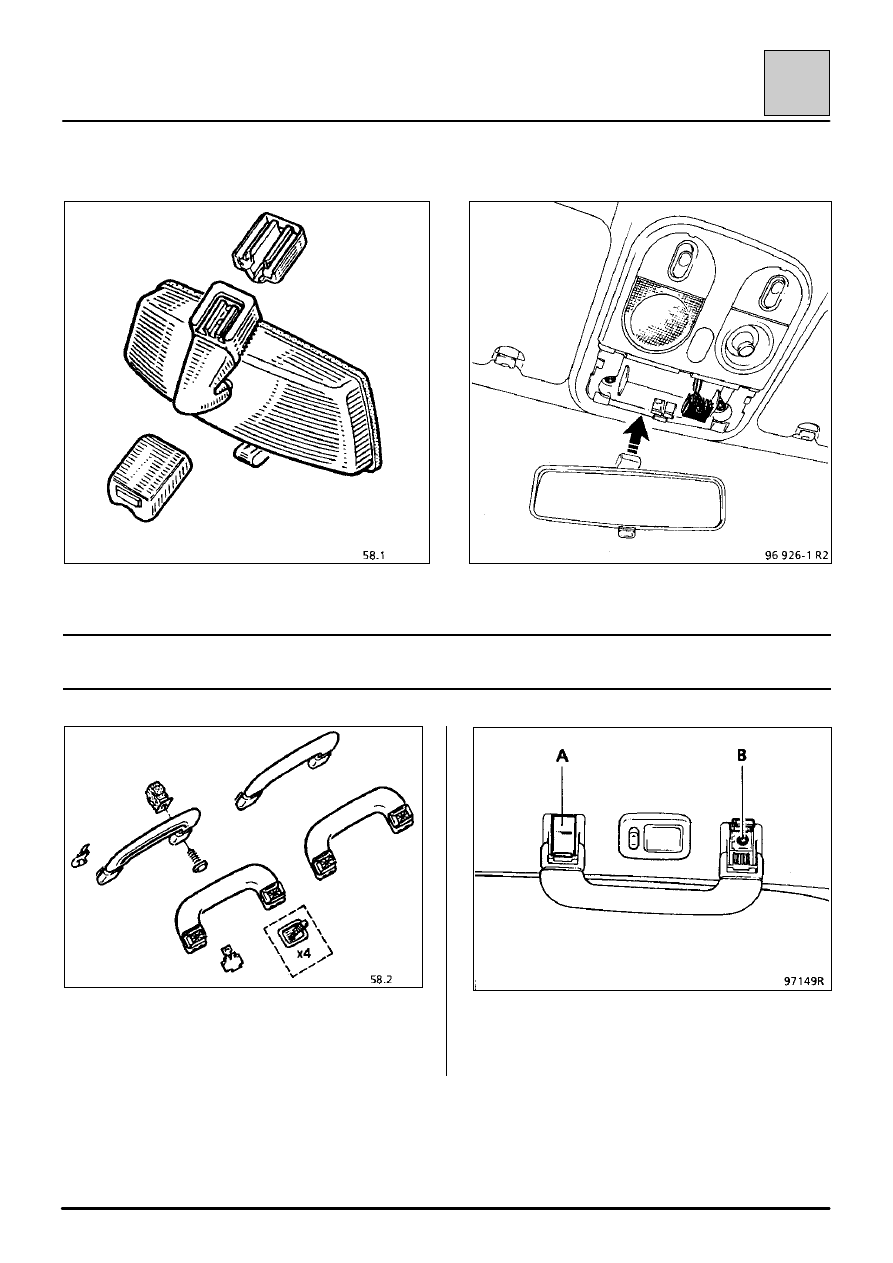

АКСЕССУАРЫ ВЕРХНЕЙ ЧАСТИ САЛОНА

Внутреннее зеркало заднего вида

58-1

58

СНЯТИЕ

Поручень

Снимите пластинку (А).

Выверните винты «торкс» на 20 (В).

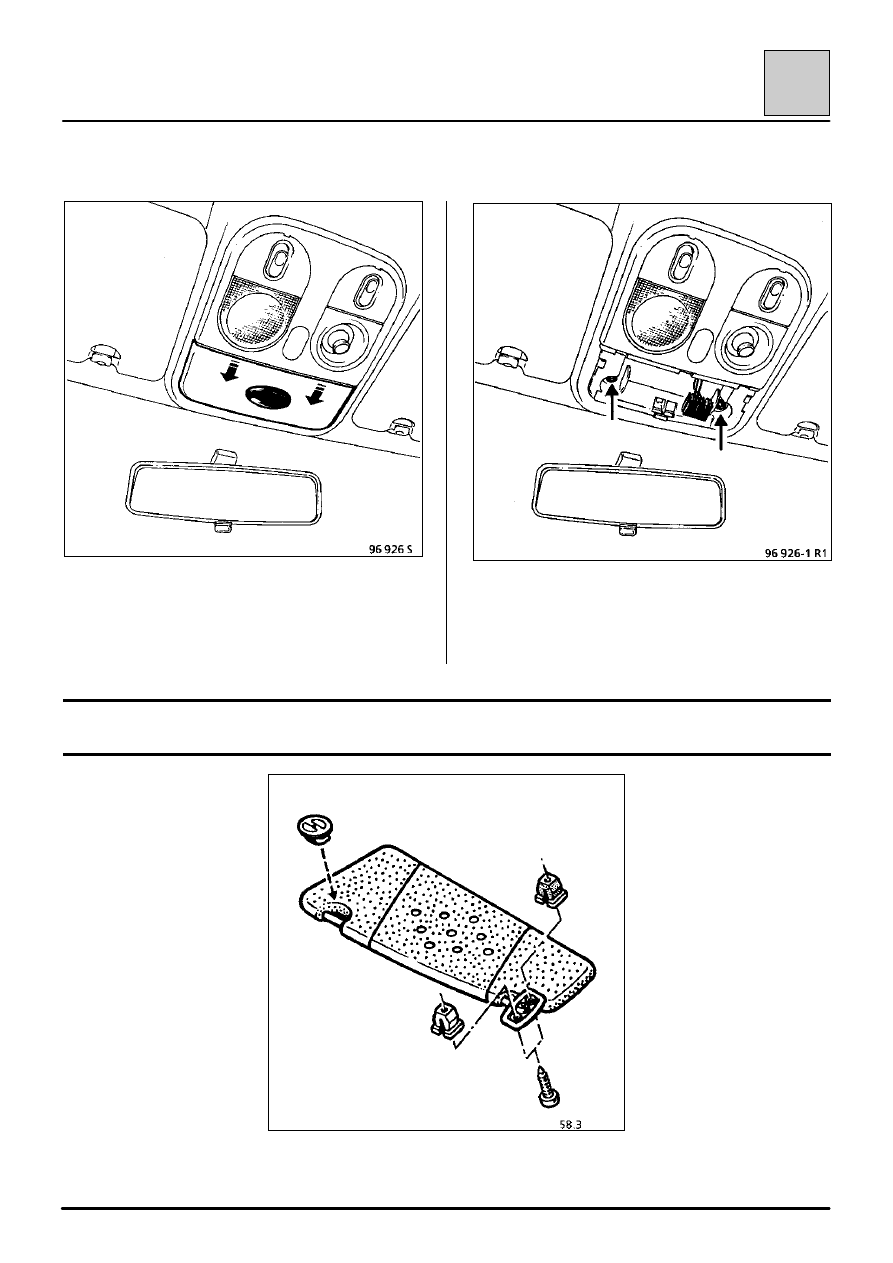

 АКСЕССУАРЫ ВЕРХНЕЙ ЧАСТИ САЛОНА

Накладка обивки крыши

58-2

58

СНЯТИЕ

Снимите крышку (А).

Выверните винты «торкс» на 20 и извлеките
накладку крыши вперед.

Отсоедините жгуты проводов.

Солнцезащитный козырек

Выверните три винта крепления (винты «Торкс»).
