АКСЕССУАРЫ НИЖНЕЙ ЧАСТИ САЛОНА

Вещевой ящик

57-16

57

Снимите:
– лампу освещения ящика,
– три верхних винта («торкс» на 20).

Частично отверните коврик ящика.

Выверните три нижних винта и извлеките ящик.

Цилиндр замка вещевого ящика

Извлеките вещевой ящик.

Чтобы извлечь цилиндр замка, подожмите
фиксатор (А) и извлеките цилиндр.

 АКСЕССУАРЫ НИЖНЕЙ ЧАСТИ САЛОНА

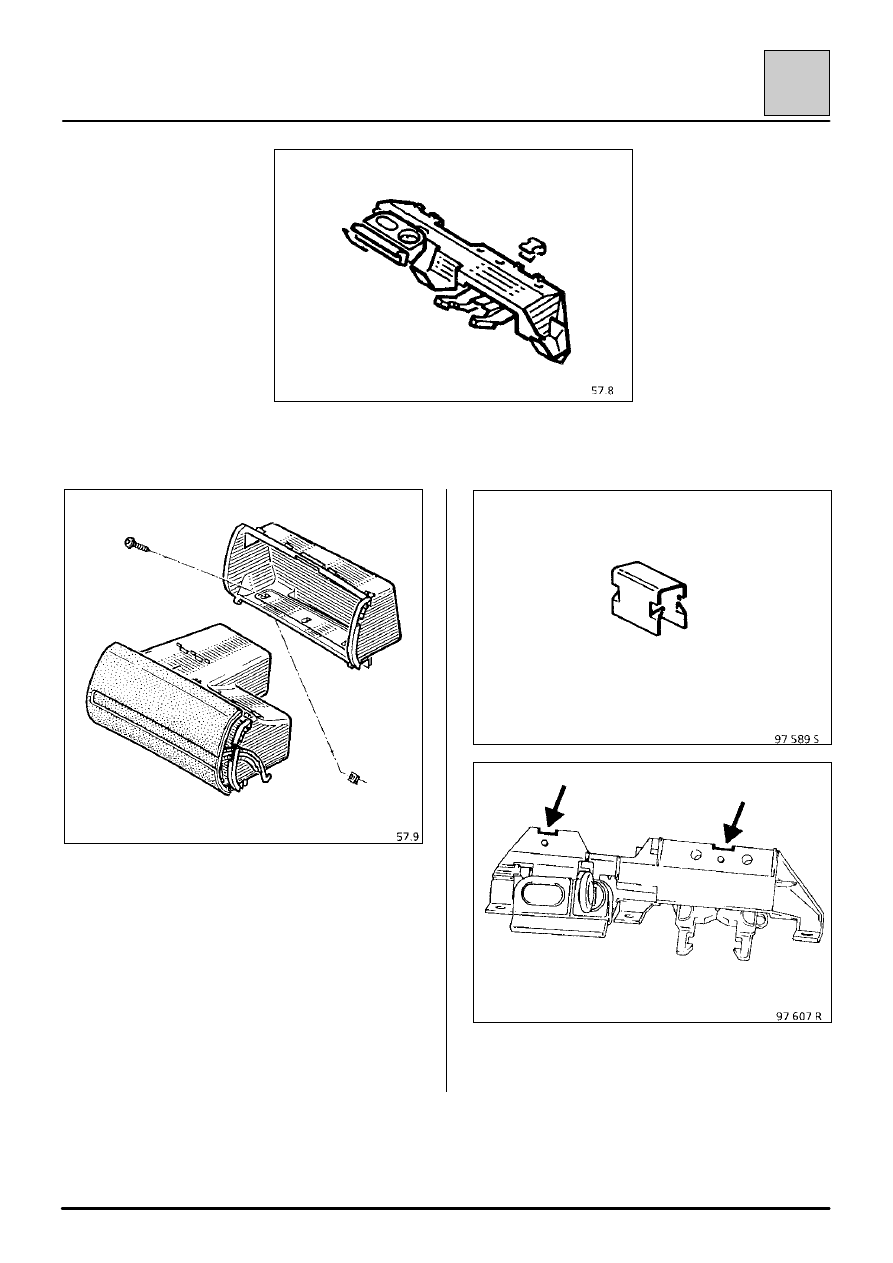

Замок вещевого ящика

57-17

57

СНЯТИЕ

Извлеките вещевой ящик.

Снимите две металлических скобы крепления и
извлеките замок вещевого ящика.

 АКСЕССУАРЫ НИЖНЕЙ ЧАСТИ САЛОНА

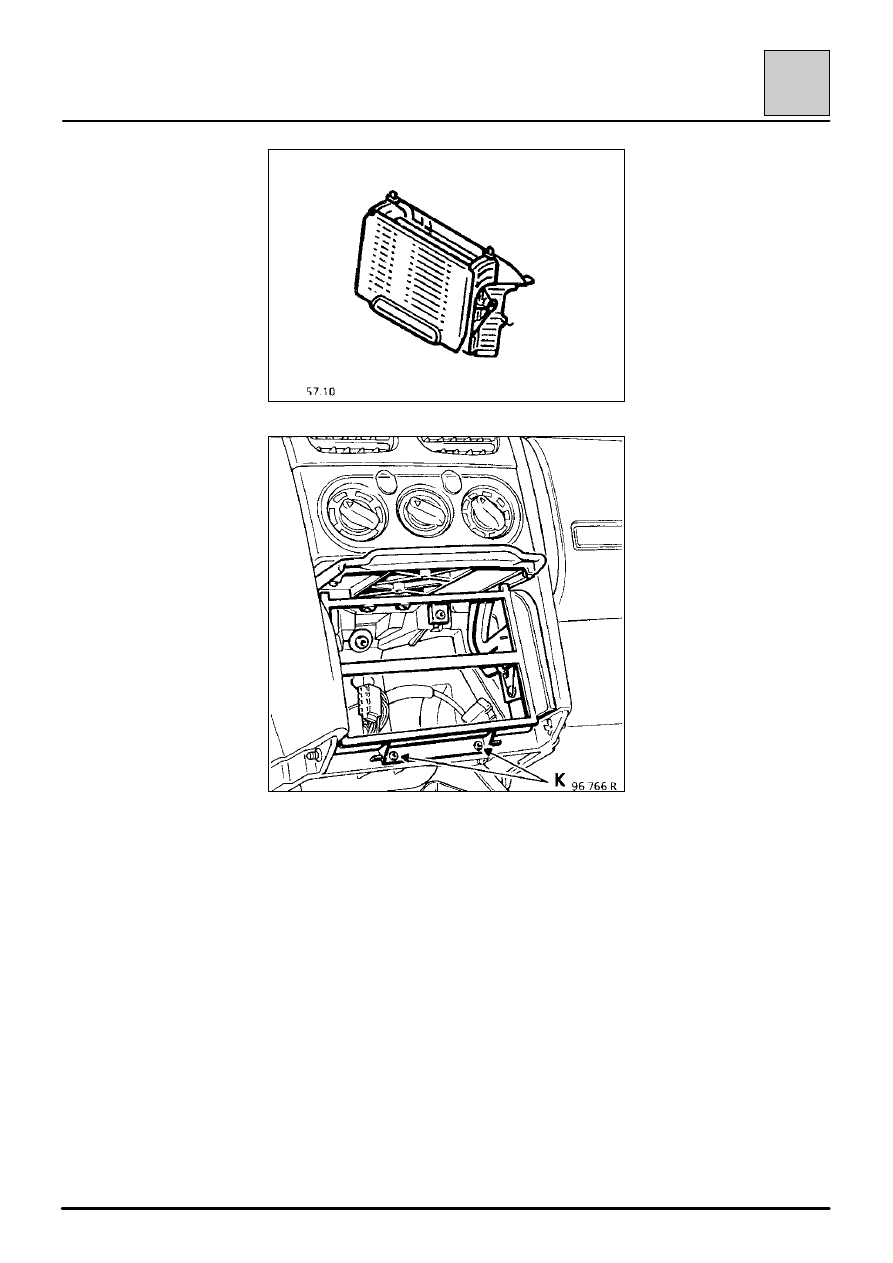

Кронштейн крепления радиоприемника

57-18

57

Откройте крышку.

Снимите винты крепления (К) (четыре винта
«торкс» на 20).

 АКСЕССУАРЫ НИЖНЕЙ ЧАСТИ САЛОНА

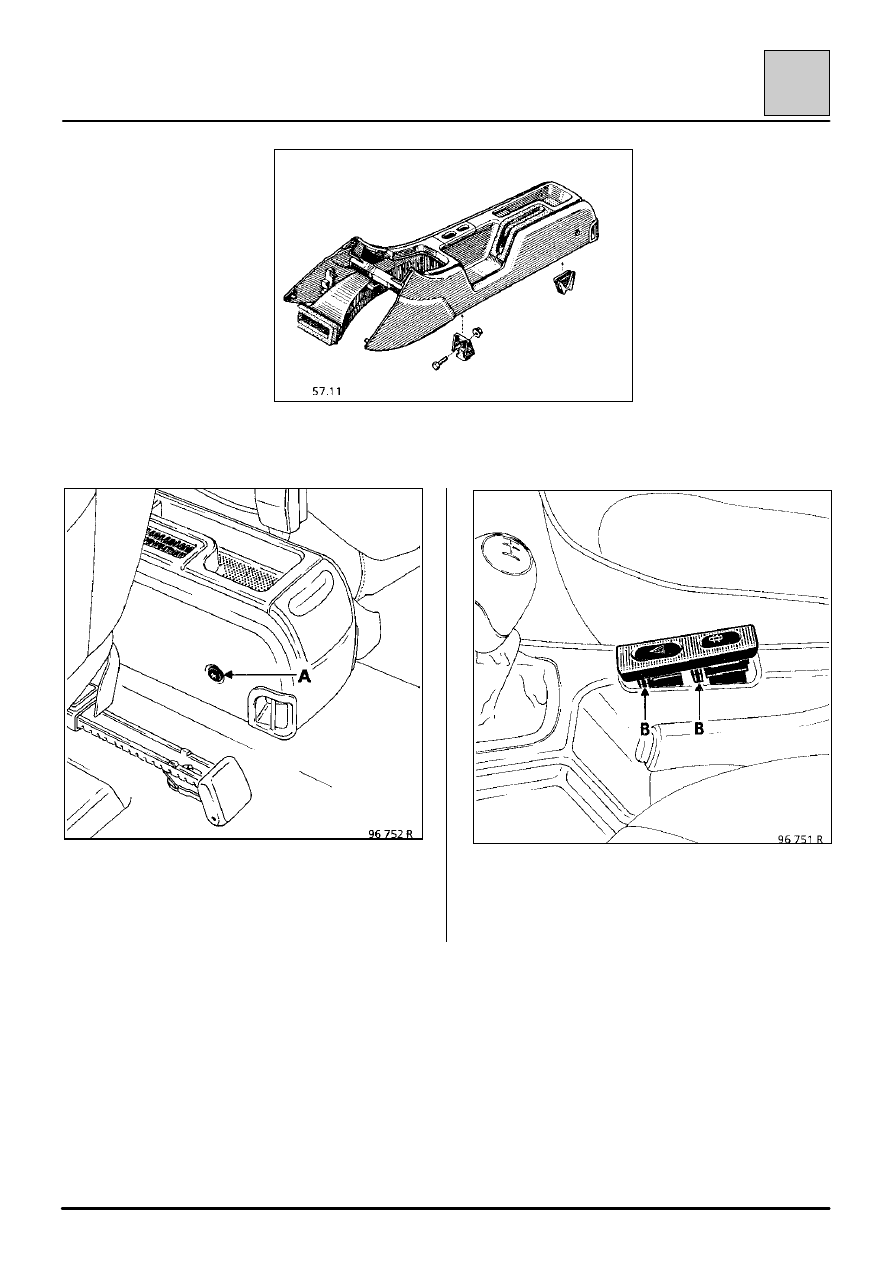

Консоль панели приборов

57-19

57

СНЯТИЕ

Максимально продвиньте передние сиденья
вперед.

Выверните два винта «торкс» на 20 (А).

Освободите фиксаторы (В) блока электрических
выключателей.
