АКСЕССУАРЫ НИЖНЕЙ ЧАСТИ САЛОНА

Балка панели приборов

57-12

57

СНЯТИЕ

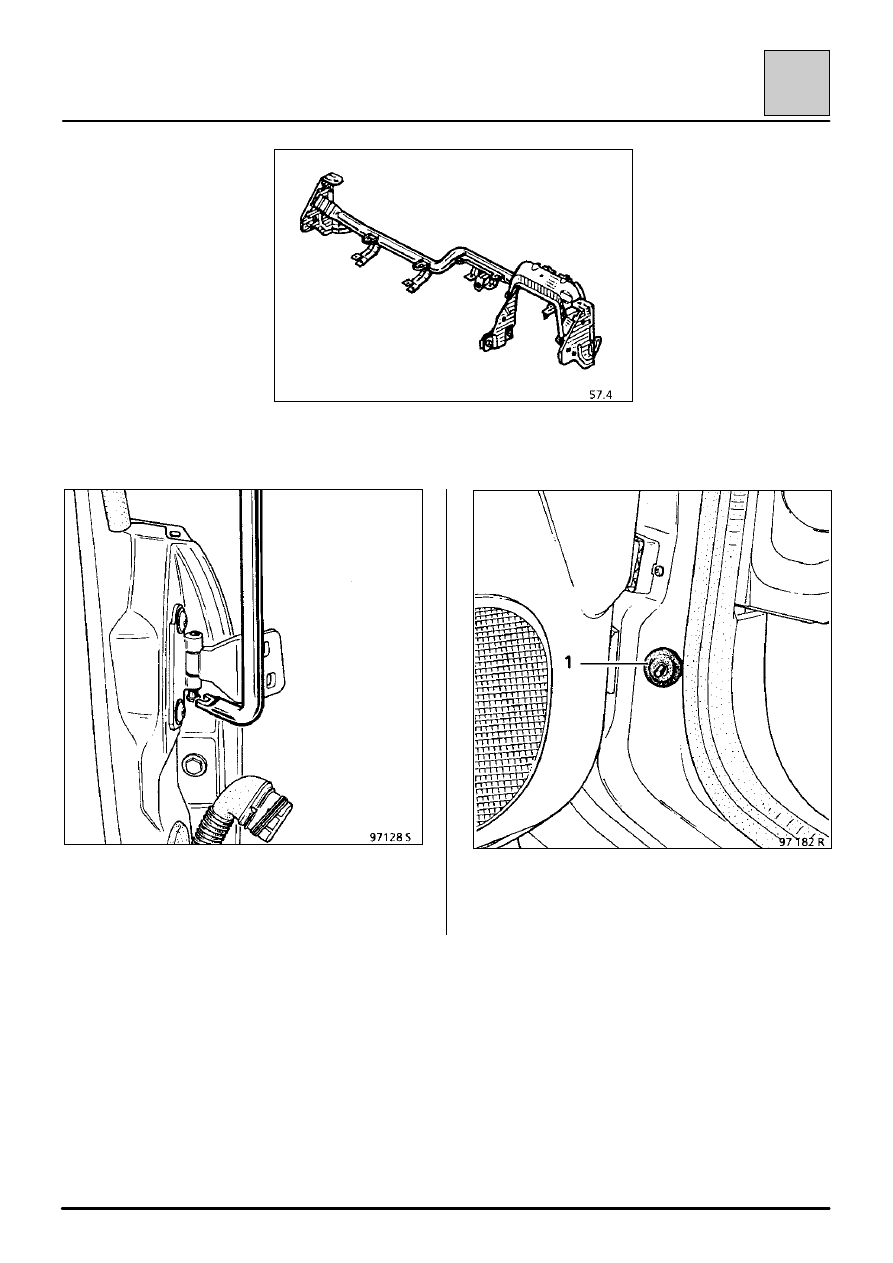

После снятия панели приборов снимите обе
передние двери.

Снимите:
– концевой выключатель двери,
– резиновый уплотнитель (1).

 АКСЕССУАРЫ НИЖНЕЙ ЧАСТИ САЛОНА

Балка панели приборов

57-13

57

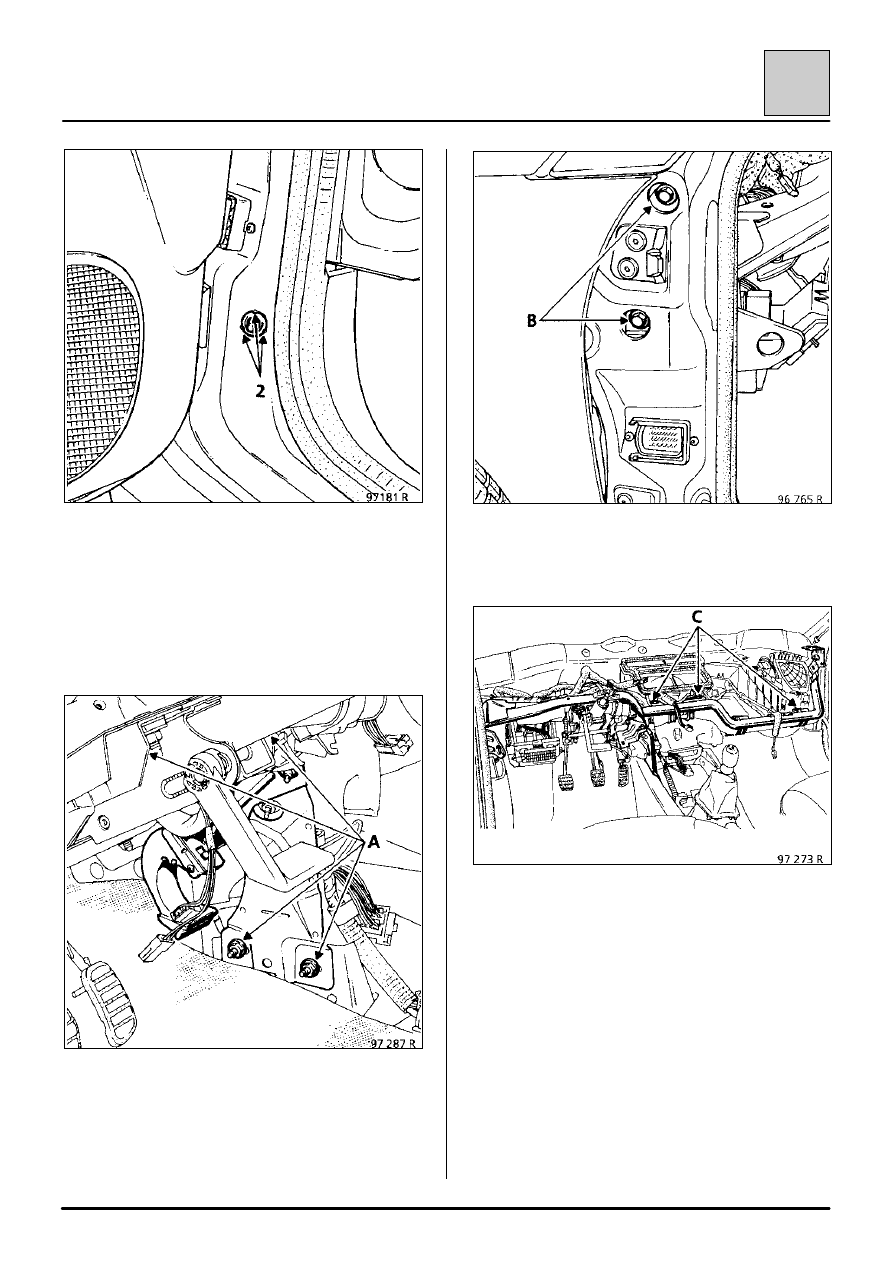

Совместите три отверстия (2), которые имеются в
концевом выключателе двери, с отверстиями в
кузове.

Вставьте металлический стержень (например,
заклепку) в каждое из этих отверстий.

Извлеките выключатель с помощью отвертки.

Снимите:
– винты крепления защитного кожуха проводов

на корпусе отопителя,

– две оси крепления блока предохранителей,
– ручку привода замка капота двигателя,
– четыре гайки (А).

– пробки, закрывающие четыре боковых

болта крепления (В).

Выверните три винта (С).

Извлеките балку, потянув ее в направлении
задней части автомобиля. (Для этого нужны два
человека).

 АКСЕССУАРЫ НИЖНЕЙ ЧАСТИ САЛОНА

Балка панели приборов

57-14

57

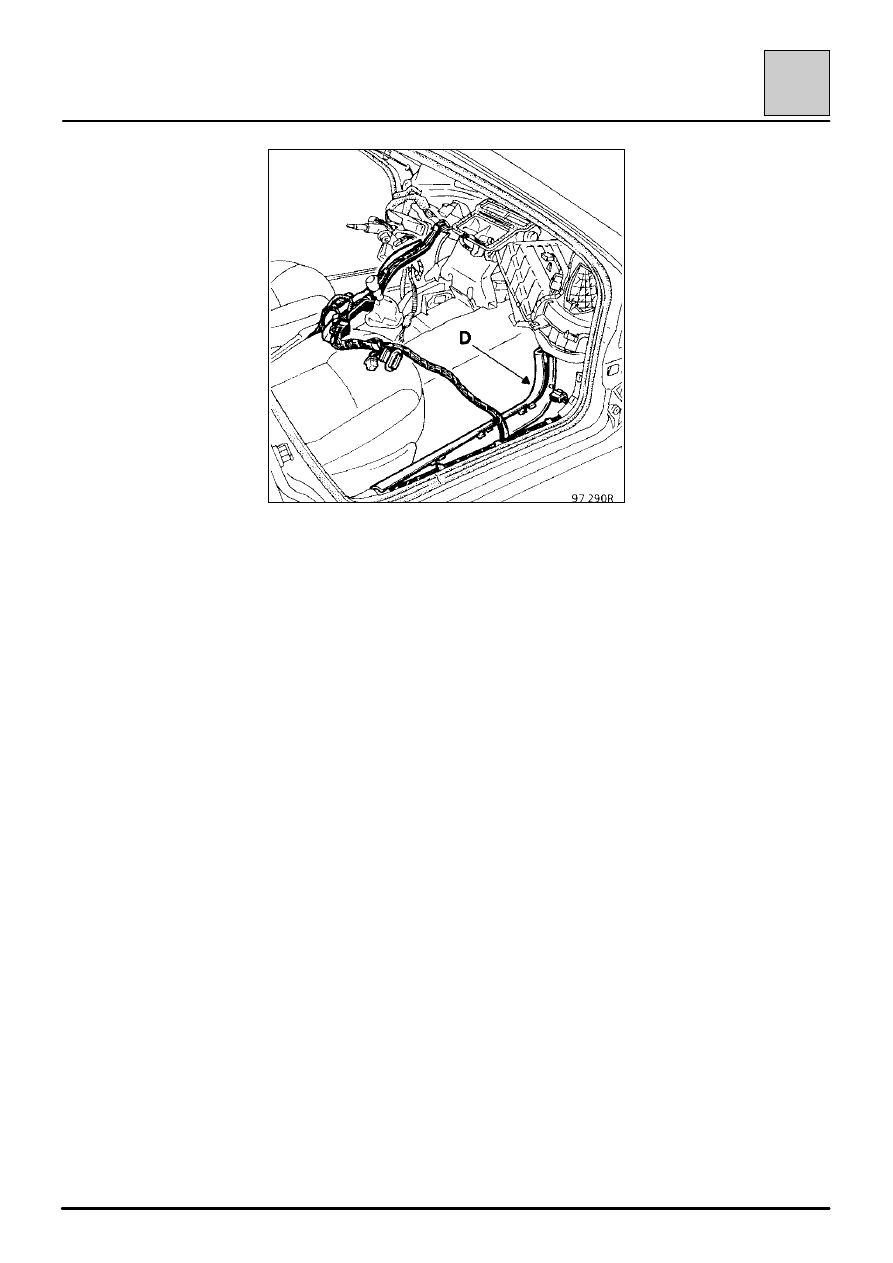

Снимите накладку (D), чтобы обеспечить доступ к
электрическим разъемам, и освободите жгут
проводов, потянув его к задней части
автомобиля.

 АКСЕССУАРЫ НИЖНЕЙ ЧАСТИ САЛОНА

Концевой выключатель двери

57-15

57

СНЯТИЕ

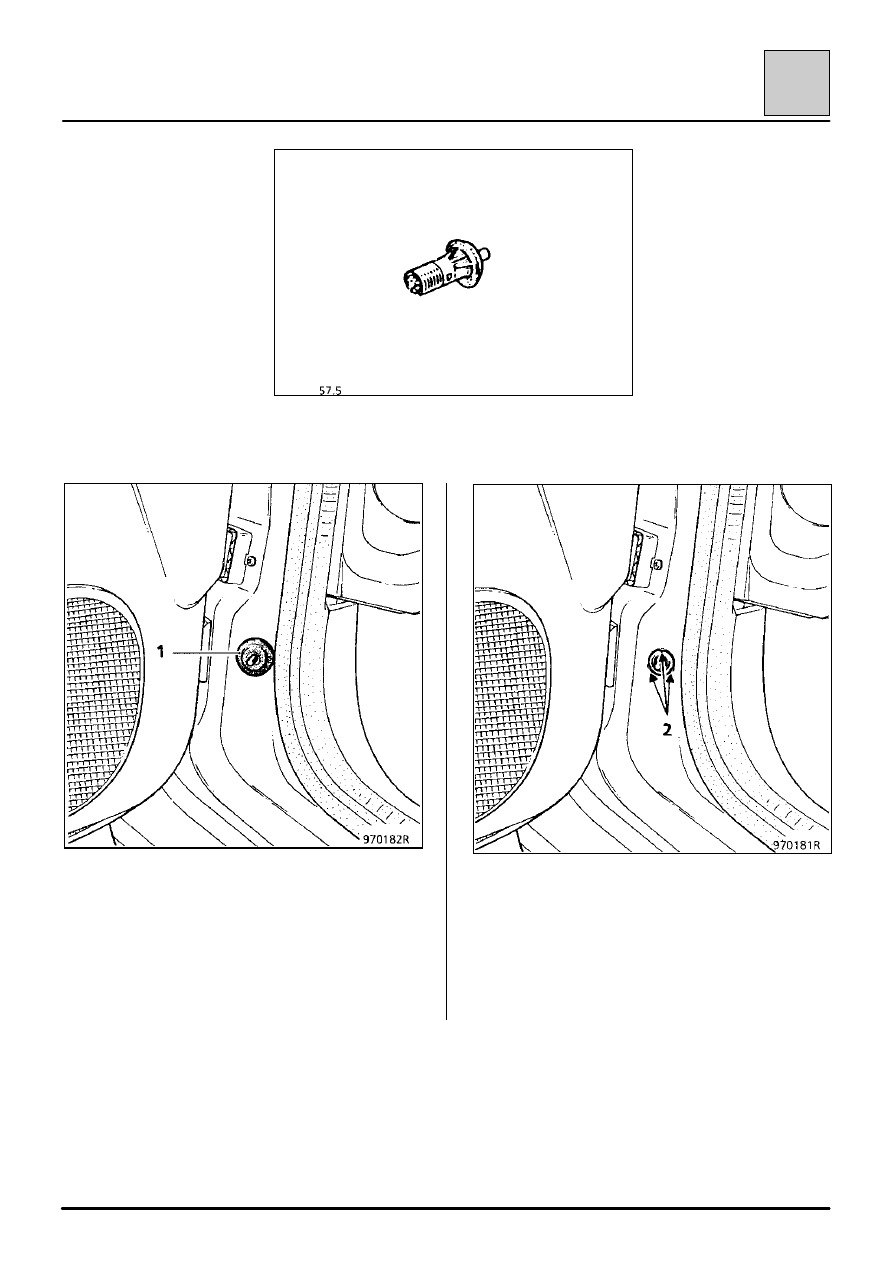

Снимите резиновый уплотнитель (1).

Расположите три отверстия (2), которые имеются
в концевом выключателе двери, так, чтобы они
совместились с отверстиями в кузове.

Вставьте металлический стержень (например,
заклепку) в каждое из этих отверстий.

Извлеките выключатель с помощью отвертки.
