АКСЕССУАРЫ НИЖНЕЙ ЧАСТИ САЛОНА

Панель приборов

57-8

57

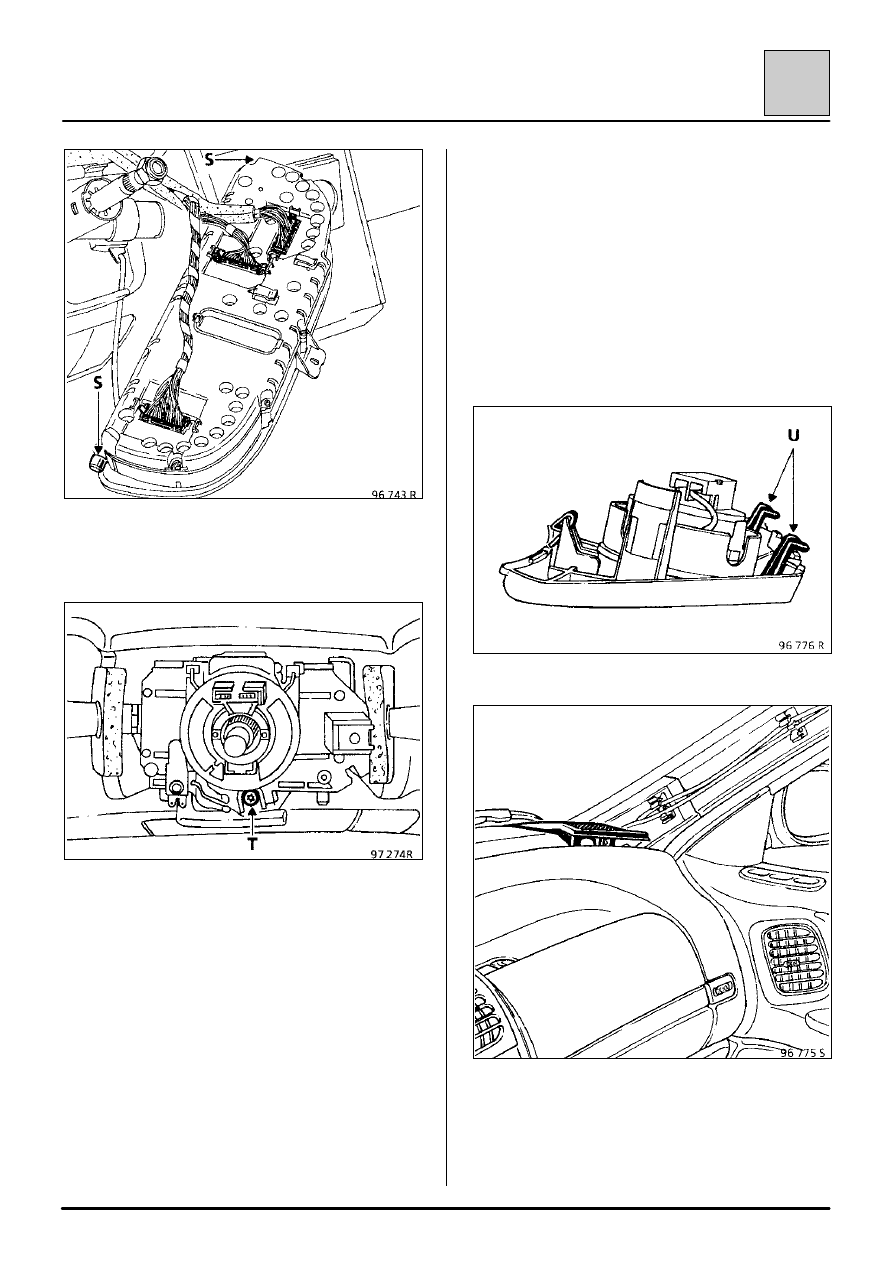

Отсоедините щиток  приборов.

Внимание: сохраните и установите на место
небольшие резиновые вставки S.

Ослабьте затяжку винта (Т), чтобы снять узел, в
который входят комбинированный переключатель
и контактный диск (если имеется круиз-контроль
или подушка безопасности).
Отсоедините разъемы.

Особенности контактного диска

(Автомобиль оборудован круиз-контролем и/или
подушкой безопасности).

Устройство обеспечивает электрическую связь
между рулевой колонкой и рулевым колесом.

Внутри устройства имеется лента с четырьмя
токопроводящими дорожками (для круиз-контроля
и подушки безопасности). Длина ленты допускает
вращение рулевого колеса на 2,5 оборота в обе

стороны (ограничение поворота предназначено
для повышения безопасности).

При установке этой ленты должно выполняться ее
центрирование, для этого необходимо:
– либо повернуть при демонтаже управляемые

колеса вправо, чтобы позиционировать ленту
по центру,

– либо центрировать вручную, повернув (вправо)

на 2,5 оборота подвижную часть устройства
(нажимая на его центральную часть) из
крайнего левого положения.

Снятие накладок стоек ветрового стекла

Вид громкоговорителя с внутренней стороны.

Снимите громкоговорители, приподняв их
переднюю часть и освободив задние
фиксаторы (U).

АКСЕССУАРЫ НИЖНЕЙ ЧАСТИ САЛОНА

Панель приборов

57-9

57

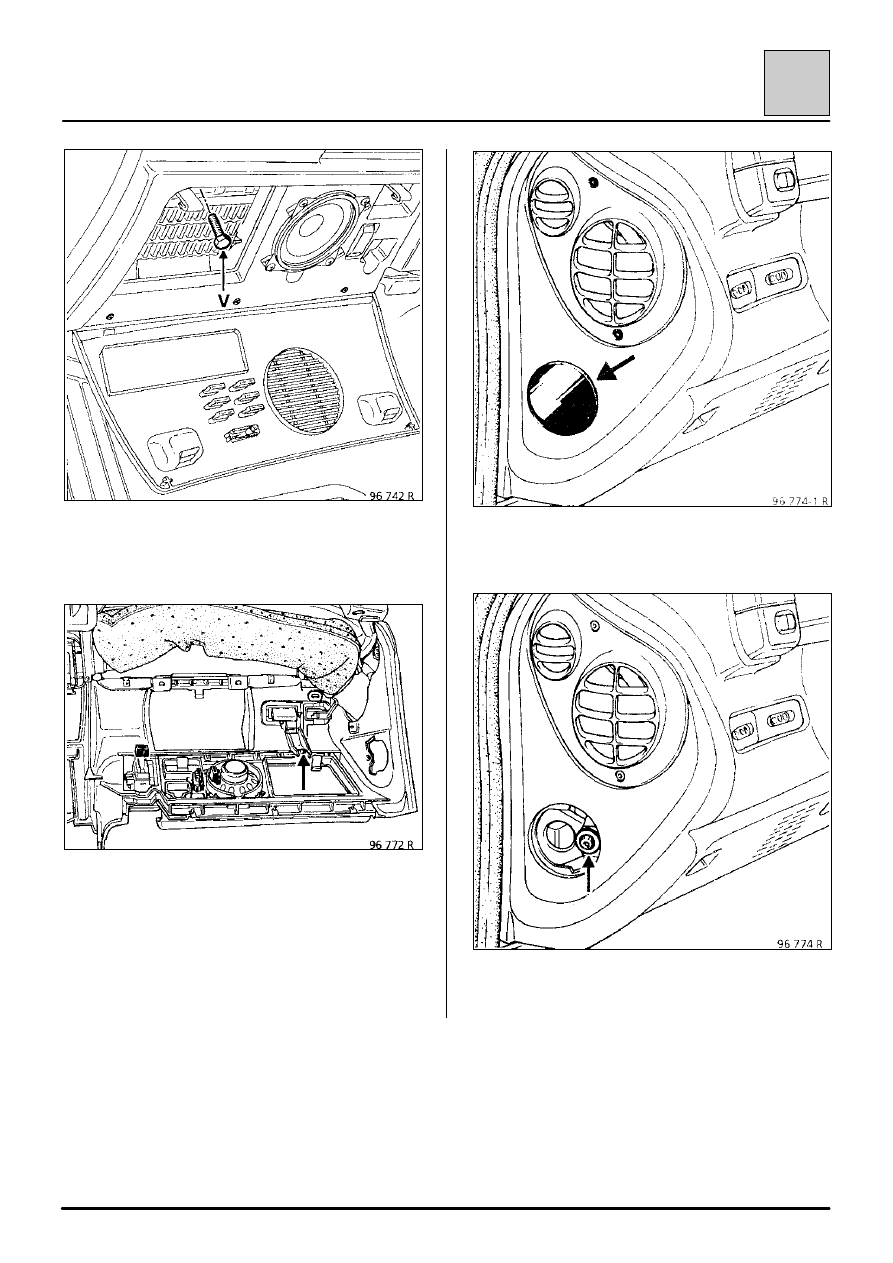

Выверните винт (V) крепления блока
предохранителей.

Положение винта внутри панели приборов.

Извлеките боковую заглушку.

Выверните боковые винты крепления панели
приборов.

АКСЕССУАРЫ НИЖНЕЙ ЧАСТИ САЛОНА

Панель приборов

57-10

57

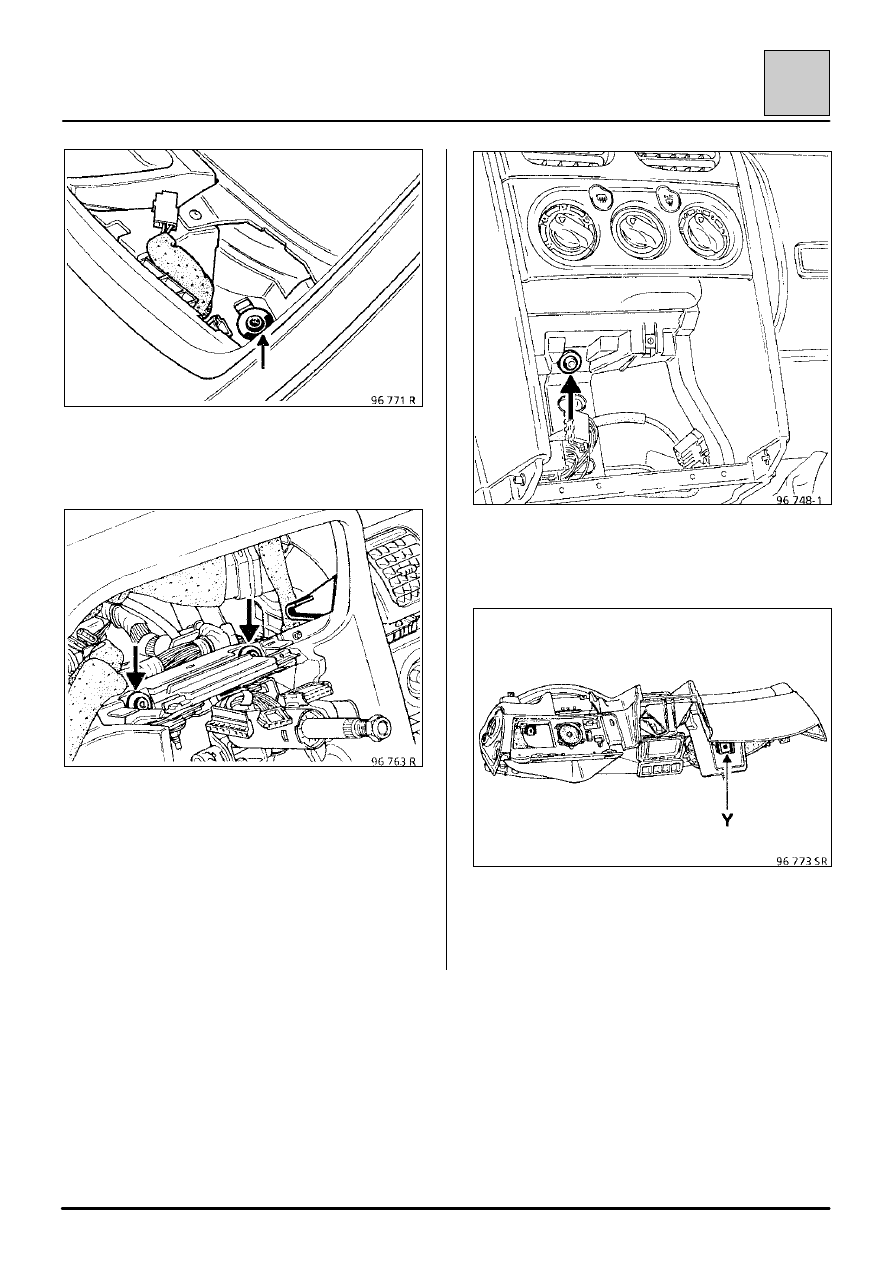

Отверните винты крепления передней панели под
правым и левым громкоговорителями.

Отверните винты крепления снизу щитка
приборов (два винта).

Отверните центральные винты крепления (X)
снизу блока управления отопителем.

Снимите с внутренней стороны крепление (Y)
панели приборов. (С правой стороны консоли).

(Вид снизу на панель приборов).

АКСЕССУАРЫ НИЖНЕЙ ЧАСТИ САЛОНА

Панель приборов

57-11

57

Осторожно сместите панель приборов, чтобы
обеспечить возможность отсоединить следующие
разъемы:
– слева — на тыльной стороне крышки блока

предохранителей,

– справа — разъем провода лампы освещения

вещевого ящика.

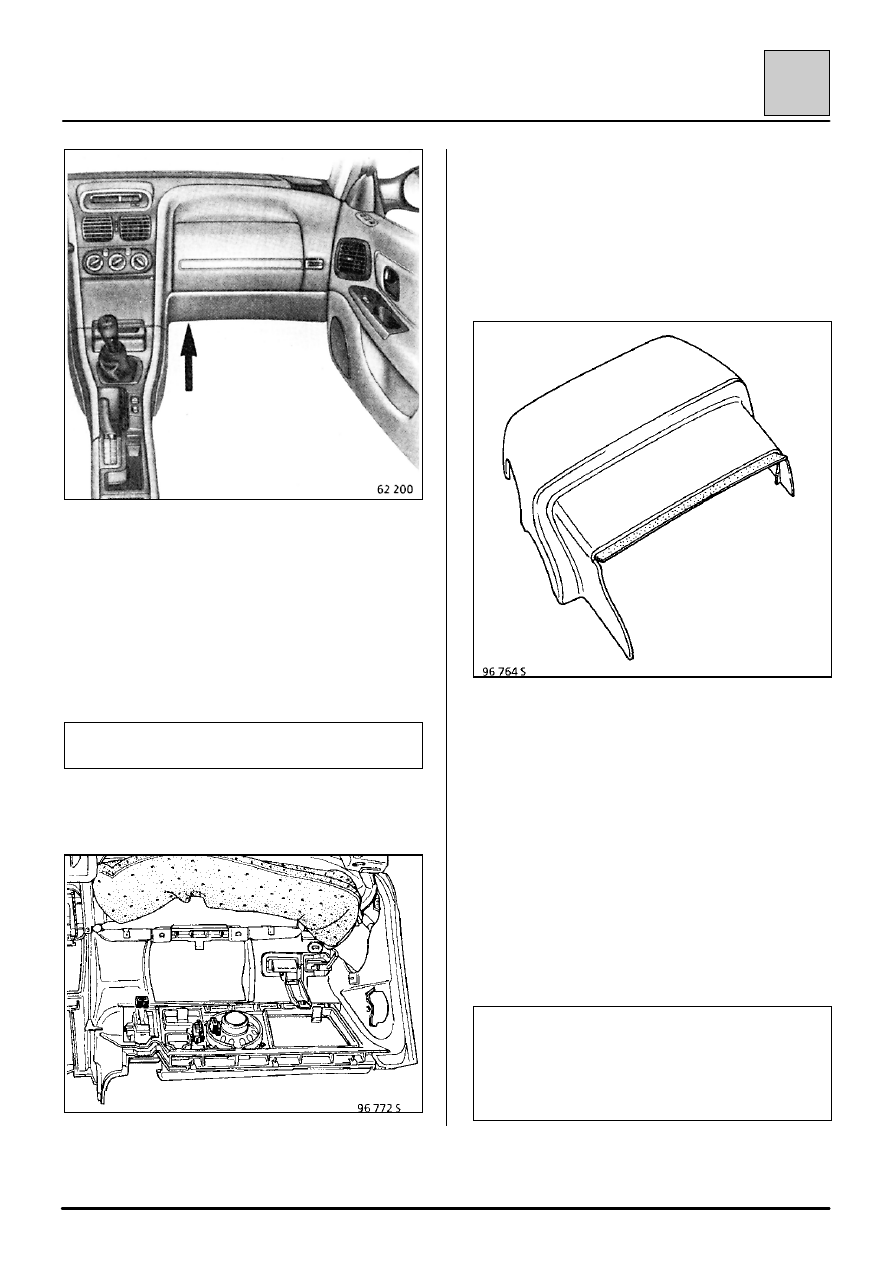

Осторожно снимите панель приборов, освободив
жгуты проводов и провода громкоговорителя.

Для облегчения установки пометьте места
прохождения жгутов проводов

Последняя операция должна выполняться
вдвоем.

УСТАНОВКА

При установке важно убедиться в следующем:
– в надежности всех соединений, а также в том,

что жгуты проводов проходят в надлежащих
местах,

– в точном центрировании панели,
– в точном расположения резиновой кромки

верхнего кожуха (Z) рулевой колонки.

Установка рулевого колеса (колеса повернуты
вправо) (Автомобиль оборудован надувной
подушкой безопасности)

Убедитесь в правильном расположении
вращающегося переключателя. (Автомобиль
оборудован круиз-контролем и/или подушкой
безопасности. См. страницу 83-8).

Заменяйте гайку крепления рулевого колеса
после каждого ее снятия (гайка с фиксирующим
покрытием) (на автомобиле, оборудованном
подушкой безопасности).

Подсоедините разъем(ы) контактного диска (на
автомобиле, оборудованном круиз-контролем
и/или подушкой безопасности).

ВАЖНОЕ ЗАМЕЧАНИЕ: В целях безопасности
перед подключением подушки безопасности
проверьте правильность ее установки с помощью
контрольного прибора XR BAG (Elé.1288). (См.
техническое руководство «Надувная подушка
безопасности»)
