АКСЕССУАРЫ НИЖНЕЙ ЧАСТИ САЛОНА

Панель приборов

57-4

57

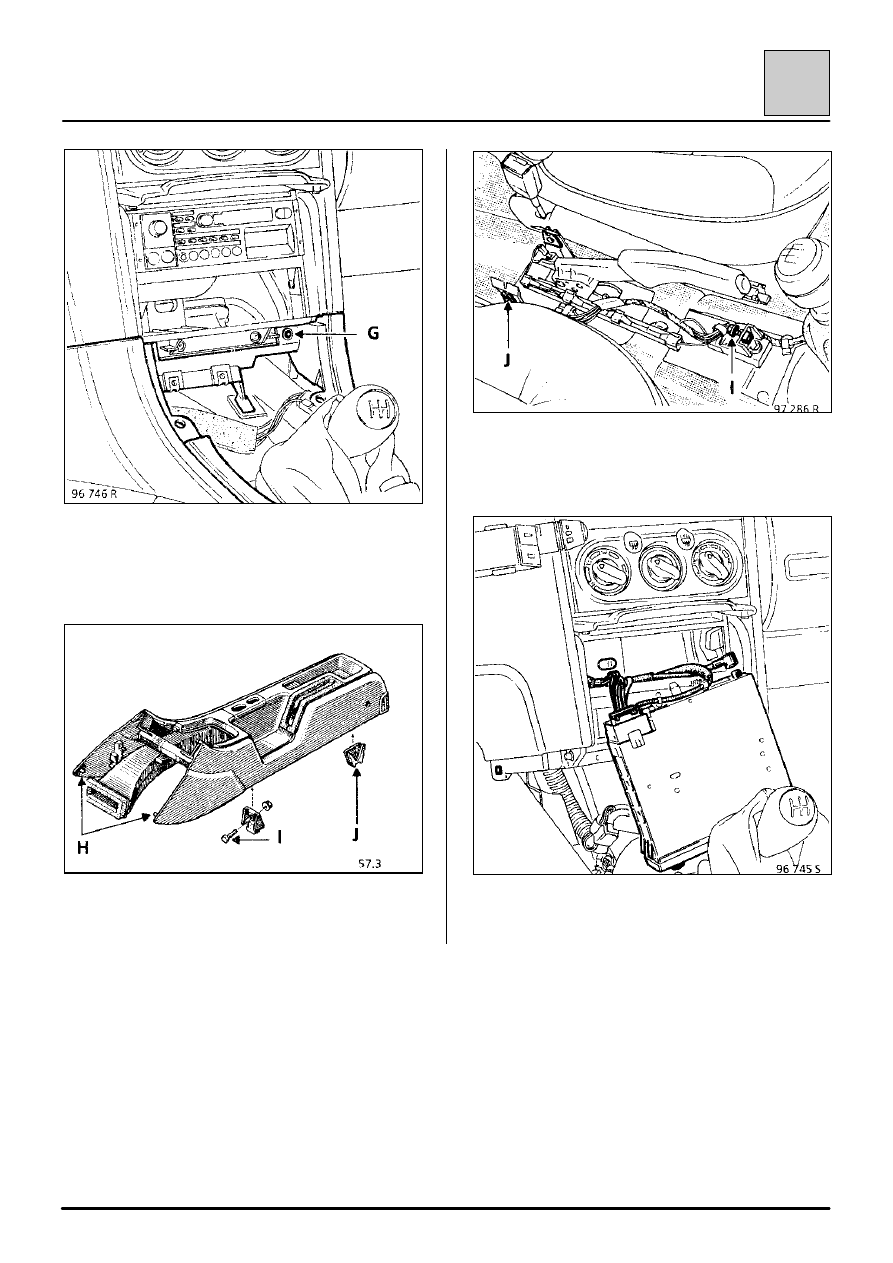

Выверните боковые винты крепления консоли
панели приборов (два винта «торкс» на 20) (G),
расположенные спереди пепельницы.

Снимите консоль панели приборов, раздвинув
стенки (Н).

Соблюдайте осторожность, чтобы не сместить
винт с прокладкой (I) и вкладыши (J).

Снимите радиоприемник, если автомобиль им
оборудован.

АКСЕССУАРЫ НИЖНЕЙ ЧАСТИ САЛОНА

Панель приборов

57-5

57

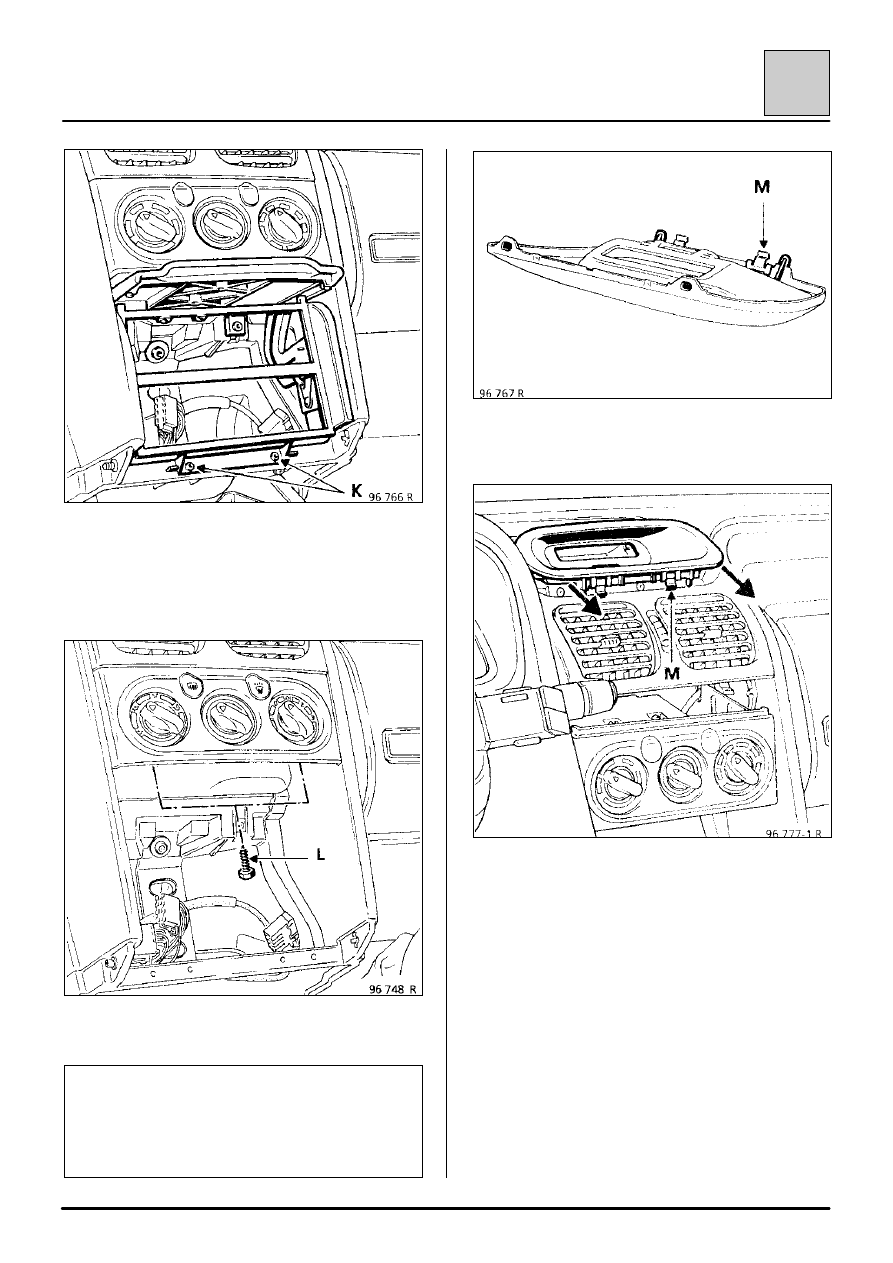

Снимите винты крепления (К) кронштейна
радиоприемника (четыре винта «торкс» на 20).

Начинайте извлекать кронштейн с его нижней
части.

Снимите винты крепления (L) блока управления
отопителем.

В автомобилях, оборудованных кондиционером с
ручной регулировкой и автомобилях с отопителем
оставьте блок на месте.
В автомобилях, оборудованных кондиционером с
автоматической регулировкой, снимите блок
управления и отсоедините его.

Вид защитного козырька часов.

Снимите защитный козырек часов, открепив
переднюю часть (М) и потянув его так, чтобы
освободить два задних штифта.

АКСЕССУАРЫ НИЖНЕЙ ЧАСТИ САЛОНА

Панель приборов

57-6

57

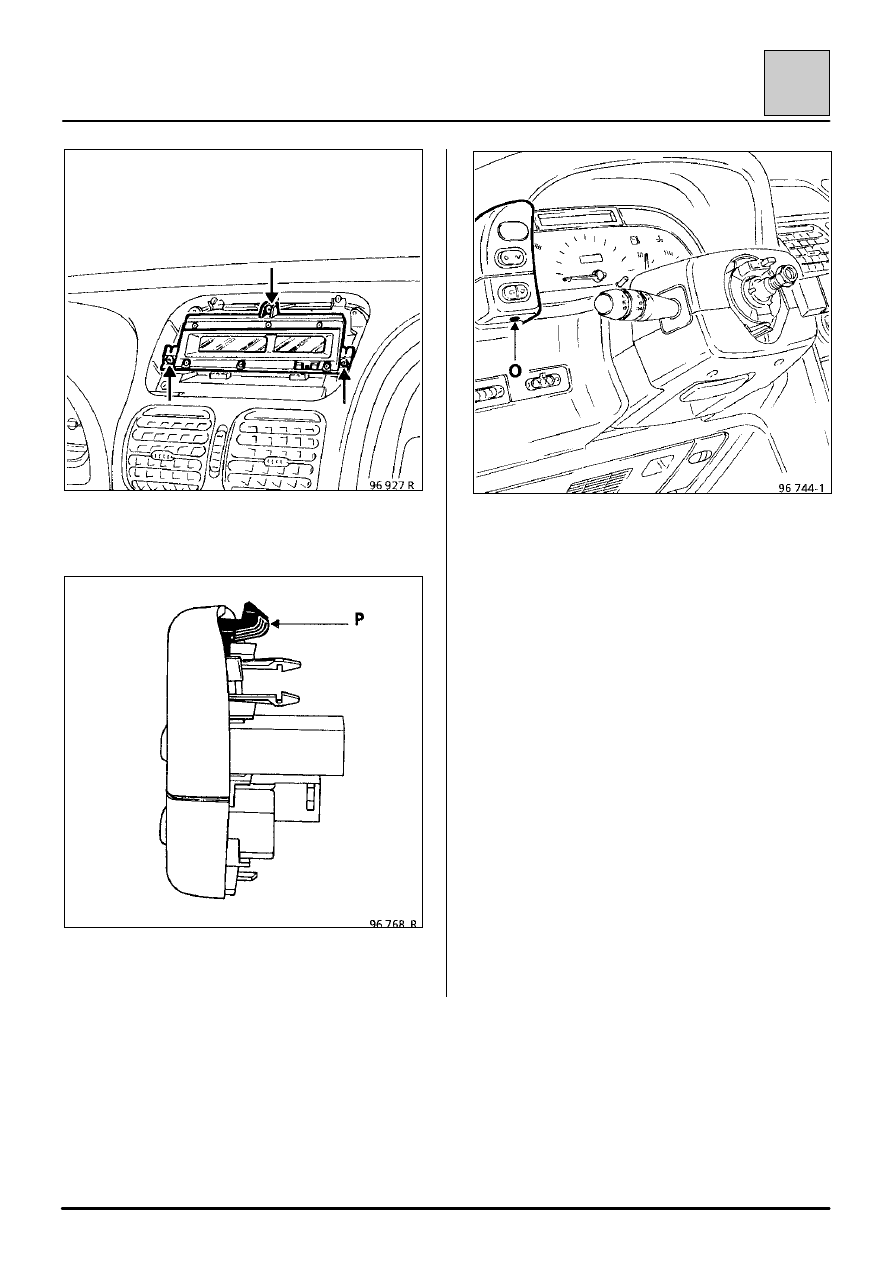

Извлеките часы (вывернув три винта «Торкс»).

Вид задней части блока выключателей панели
приборов.

Выверните нижние винты крепления (О) блока
выключателей, расположенного слева от рулевого
колеса, и сдвиньте блок вниз, освободив
фиксатор  (Р).

АКСЕССУАРЫ НИЖНЕЙ ЧАСТИ САЛОНА

Панель приборов

57-7

57

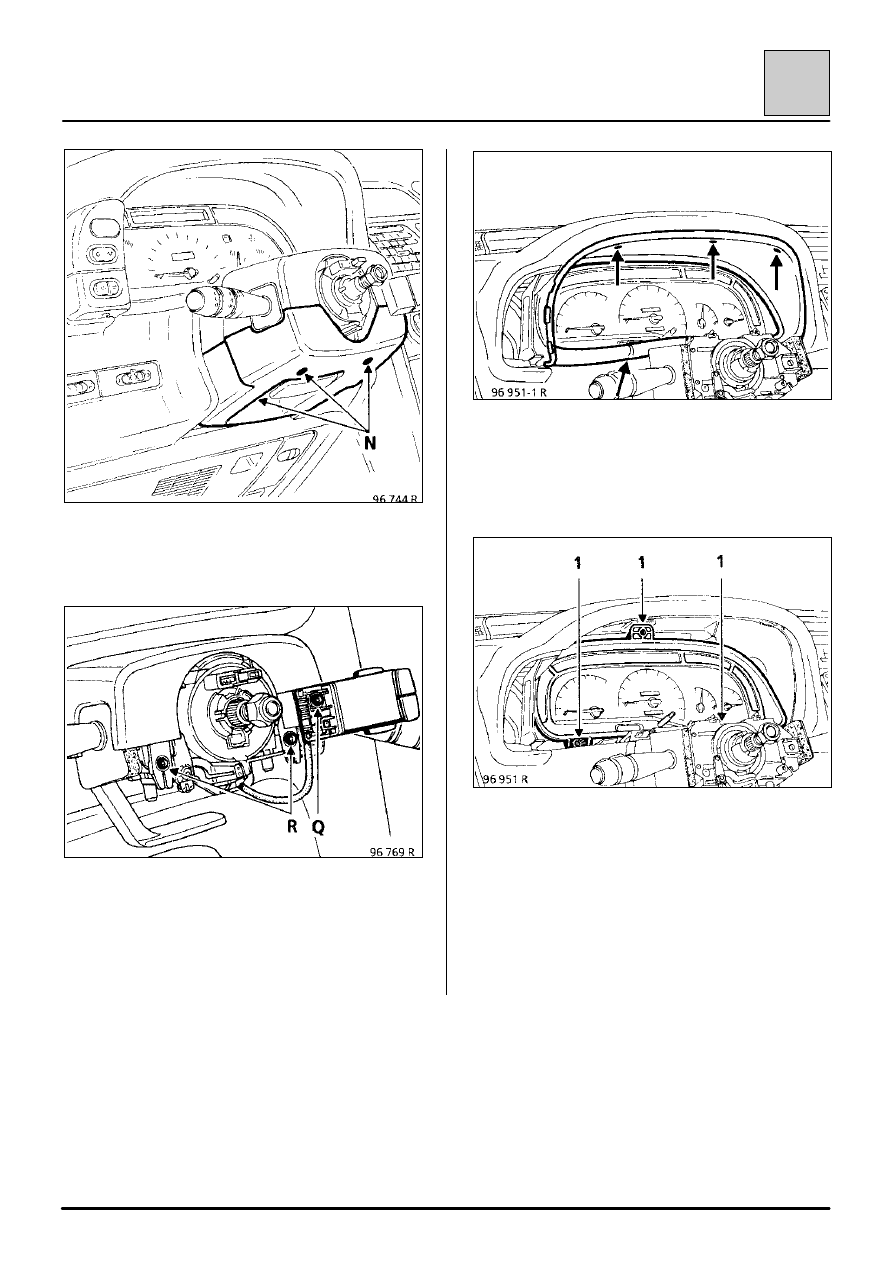

Снимите нижний кожух рулевой колонки (крепится
тремя винтами «торкс» на 20) (N).

Снимите:
– панель управления радиоприемника,
– винт (Q) крепления панели управления

радиоприемника,

– верхний кожух рулевой колонки (вывернув два

винта «торкс» на 20) (R).

Снимите защитное стекло козырька панели
приборов (верх которого крепится тремя винтами
«торкс» на 20, низ — двумя винтами «торкс» на
20).

Извлеките щиток приборов (вывернув три винта
«торкс» на 20) (1).
