ЭЛЕКТРОПРОВОДКА

Система запоминания положения сиденья водителя

88-32

88

ПОИСК НЕИСПРАВНОСТЕЙ

код:

показания:

Не горит: идет Тест 1/Мигает: Переверните карту

Высвечивается непрерывно: Идет Тест 1 (ТЕСТ 2) продолжается

КОД ПРИНЯТ

Высвечивается:Присутствует

«+» ПОСЛЕ ЗАМКА зажигания

ПОНИЖЕННОЕ НАПРЯЖЕНИЕ ПИТАНИЯ

Высвечивается: ВЫКЛЮЧАТЕЛЬ В
ПОЛОЖЕНИИ «ВКЛ.»

Высвечивается: ПРИ ВКЛЮЧЕННОЙ

ЗАДНЕЙ ПЕРЕДАЧЕ

Высвечивается: Наличие напряжения

«+» ВСПОМОГАТЕЛЬНЫЕ ПРИБОРЫ

Высвечивается: ПРИ ОТКРЫТОЙ ДВЕРИ

ВОДИТЕЛЯ

Высвечивается: При открытии дверей с ПДУ.

НЕИСПРАВНОСТЬ ОРГАНОВ УПРАВЛЕНИЯ НАРУЖНЫМИ ЗЕРКАЛАМИ

ЗАДНЕГО ВИДА

ЗЕРКАЛО СО

СТОРОНЫ ВОДИТЕЛЯ

ЗЕРКАЛО СО СТОРОНЫ

ПАССАЖИРА

При выполнении теста правый

барграф 3 должен высвечиваться.

Выберите зеркало

заднего вида, затем,

перемещая зеркало в

4 направлениях,

убедитесь, что

зажигаются

требуемые

барграфы.

ВВЕРХ

ВЛЕВО

ВНИЗ

ВПРАВО

Включить при выполнении теста
(высвечивается левый барграф 3)

Тесты 11-19, нажимая каждую кнопку,
убедитесь в высвечивании
соответствующих барграфов.

СИДЕНЬЕ ВОДИТЕЛЯ (Тест 1)

Стирание памяти

: G 0**

Конец диагностики

: G 13*

ВПЕРЕД

ПРОДОЛЬНОЕ ПЕРЕМЕЩЕНИЕ (СИДЕНЬЕ)

НАЗАД

ВПЕРЕД

СПИНКА (СИДЕНЬЕ)

НАЗАД

ВВЕРХ

ПОДЪЕМ ЗАДНЕЙ ЧАСТИ (СИДЕНЬЕ)

ВНИЗ

ВВЕРХ

ПОДЪЕМ ПЕРЕДНЕЙ ЧАСТИ (СИДЕНЬЕ)

ВНИЗ

ВВЕРХ

ПОДГОЛОВНИК (СИДЕНЬЕ)

ВНИЗ

ВПЕРЕД

РУЛЕВАЯ КОЛОНКА

НАЗАД

НАЖАТА 1

НАЖАТА 2

НАЖАТА 3

«MEMO» НАЖАТА

РУС.

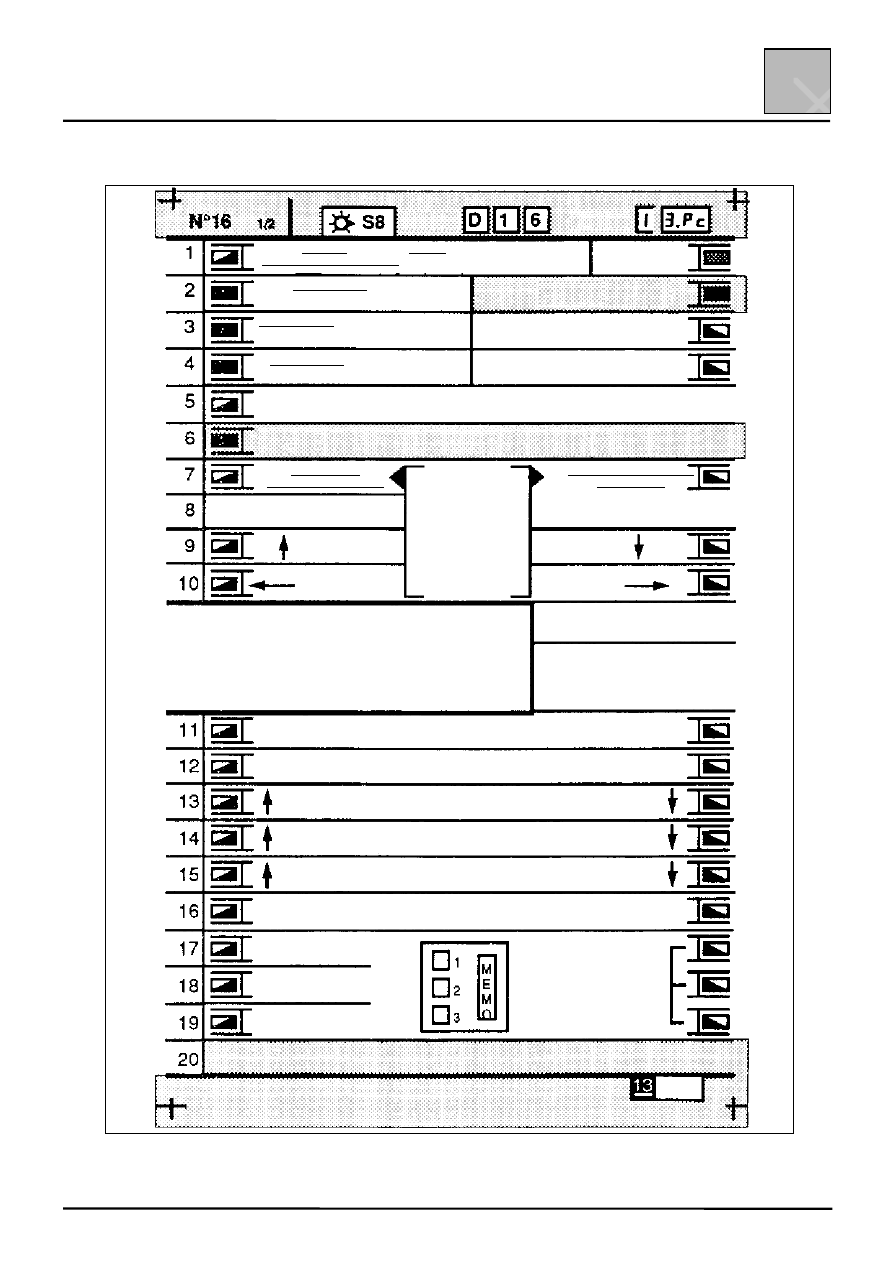

Карточка 1

ЭЛЕКТРОПРОВОДКА

Система запоминания положения сиденья водителя

88-33

88

ПОИСК НЕИСПРАВНОСТЕЙ

показания:

Не горит: Идет (ТЕСТ 1): Переверните карту

Мигает: Идет (ТЕСТ 2). Высвеч. непрерывно: введите G 0 2 *

КОД ПРИНЯТ

ОШИБКА ПЕРЕМЕЩЕНИЯ

БЛОКИРОВКА

ПРОДОЛЬНОЕ

ПЕРЕМЕЩЕНИЕ (СИДЕНЬЕ)

НЕСАНКЦИОНИРОВАННОЕ
ПЕРЕМЕЩЕНИЕ

НЕСАНКЦИОНИРОВАННОЕ
ПЕРЕМЕЩЕНИЕ

НЕСАНКЦИОНИРОВАННОЕ
ПЕРЕМЕЩЕНИЕ

НЕСАНКЦИОНИРОВАННОЕ
ПЕРЕМЕЩЕНИЕ

НЕСАНКЦИОНИРОВАН-

НОЕ ПЕРЕМЕЩЕНИЕ

НЕСАНКЦИОНИРОВАННОЕ
ПЕРЕМЕЩЕНИЕ

БЛОКИРОВКА

БЛОКИРОВКА

БЛОКИРОВКА

БЛОКИРОВКА

БЛОКИРОВКА

БЛОКИРОВКА

БЛОКИРОВКА

СПИНКА (СИДЕНЬЕ)

ПОДЪЕМ ЗАДНЕЙ ЧАСТИ

(СИДЕНЬЕ)

ПОДЪЕМ ПЕРЕДНЕЙ ЧАСТИ

(СИДЕНЬЕ)

ПОДГОЛОВНИК (СИДЕНЬЕ)

РУЛЕВАЯ КОЛОНКА

ЗЕРКАЛО ЗАДНЕГО ВИДА СО

СТОРОНЫ ПАССАЖИРА

ЗЕРКАЛО ЗАДНЕГО ВИДА

СО СТОРОНЫ ВОДИТЕЛЯ

ДОПОЛНИТЕЛЬНЫЕ ТЕСТЫ: #…

ПОТЕНЦИОМЕТР (%)

01

Продольное перемещение

02

Подъем передней части

03

Подголовник

04

Спинка

05

Подъем задней части

06

Рулевая колонка

09

Перемещение «Вверх-вниз» наружн.

зеркала заднего вида со стороны

водителя

10

Перемещение «Влево-вправо»

наружн. зеркала заднего вида со

стороны водителя

11

Перемещение «Вверх-вниз» наружн.

зеркала заднего вида со стороны

пассажира

12

Перемещение «Влево-вправо»

наружного зеркала заднего вида со

стороны пассажира

(тест 2)=

СИДЕНЬЕ ВОДИТЕЛЯ

G 0 2

*

Стирание памяти

: G 0**

Конец диагностики : G 1 3*

Для повторения Теста 1
введите

G 0 1*

 и

переверните карту

ПОТЕНЦИОМЕТРЫ

(СИДЕНЬЕ +

РУЛЕВАЯ КОЛОНКА)

ПРОДОЛЬНОГО

ПЕРЕМЕЩЕНИЯ

ПОДЪЕМА ПЕРЕДНЕЙ

ЧАСТИ

ПОДГОЛОВНИКА

СПИНКИ СИДЕНЬЯ

ПОДЪЕМА

ЗАДНЕЙ ЧАСТИ

РУЛЕВОЙ КОЛОНКИ

ЕСЛИ АВТОМОБИЛЬ НЕУКОМПЛЕКТОВАН ЭЛЕКТРОПРИВОДОМ ВНУТРЕННЕГО ЗЕРКАЛА

ЗАДНЕГО ВИДА, ПУНКТЫ 11/ 15/ 16 МОЖНО НЕ ПРИНИМАТЬ ВО ВНИМАНИЕ.

ЗЕРКАЛО

ЗАДНЕГО ВИДА

СО СТОРОНЫ

ВОДИТЕЛЯ

ЭЛЕКТРО-
ДВИГАТЕЛЬ

ЭЛЕКТРО-
ДВИГАТЕЛЬ

ЭЛЕКТРО-
ДВИГАТЕЛЬ

ЭЛЕКТРО-
ДВИГАТЕЛЬ

ПОТЕНЦИОМЕТР

ПОТЕНЦИОМЕТР

ПОТЕНЦИОМЕТР

ПОТЕНЦИОМЕТР

ЗЕРКАЛО

ЗАДНЕГО ВИДА

СО СТОРОНЫ

ПАССАЖИРА

СМ. РУКОВОДСТВО ПО РЕМОНТУ

РУС.

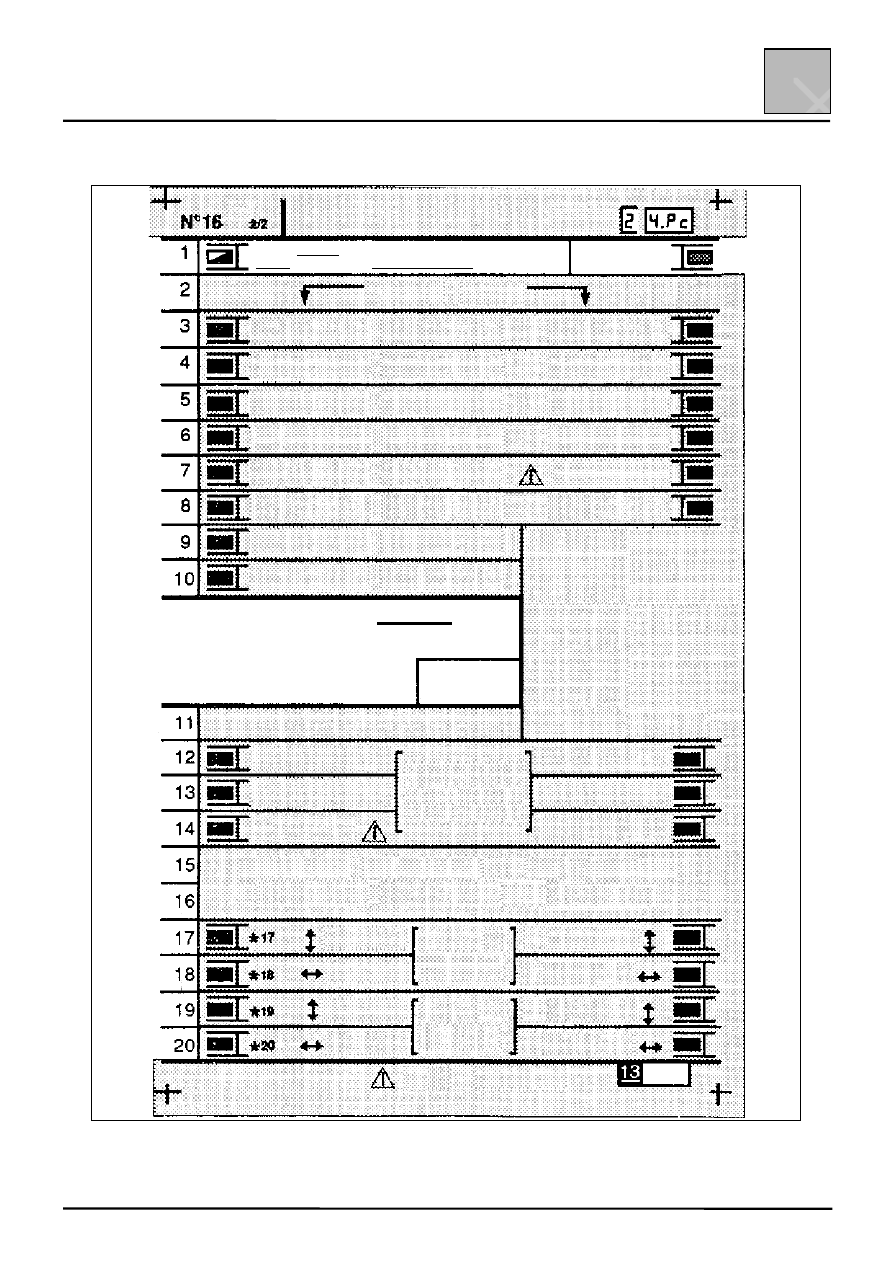

Карточка 2

ЭЛЕКТРОПРОВОДКА

Система запоминания положения сиденья водителя

88-34

88

ПОИСК НЕИСПРАВНОСТЕЙ (продолжение)

Диагностика системы при помощи переносного диагностического прибора XR25 и кассеты номер 13.

• Автомобиль находится в неподвижном положении, зажигание включено, выключатель вкл./выкл. нажат.

• Введите код

• На дисплее должно появиться сообщение:

(в течение 1 сек), затем

Тест 1 положение сиденья
водителя

или

Тест 2 положение сиденья
водителя

или

Указывает на то, что
связь с компьютером
не установлена

ТЕСТ 1

Служат для проверки цепей питания и прохождения информации в компьютер, а также для контроля
исправности кнопочной панели и органов механизма регулировки положения сиденья водителя.

ТЕСТ 2

Предназначен для проверки исправности электродвигателей и потенциометров механизма регулировки
положения сиденья водителя.

После выполненияия ТЕСТА 1 для перехода к выполнению ТЕСТА 2 введите команду G02* и переверните
диагностическую карту.
После выполнения ТЕСТА 2 для перехода к ТЕСТУ 1 введите команду G01* и переверните диагностическую
карту.

Для проведения диагностики в полном объеме проверку системы следует начинать с ТЕСТА 1.

D

1

6

ЭЛЕКТРОПРОВОДКА

Система запоминания положения сиденья водителя

88-35

88

ПОИСК НЕИСПРАВНОСТЕЙ

ТЕСТ 1 и ТЕСТ 2

Код принят к исполнению
Барграф высвечивается: в порядке

Если после ввода команды D16 барграф гаснет, возможно нарушение
связи между прибором XR25 и компьютером.

Проверьте:
– Исправность проводки между диагностическим разъемом и

компьютером.

– Целостность проводки между контактом 27 (разъем МА/NO)

компьютера и контактом 10 диагностического разъема в местах их
разветвления и соединения R34 (между жгутом проводов переднего
левого крыла и проводкой салона).

– Целостность проводки между контактом 28 (разъем МА/NO)

компьютера и контактом 11 диагностического разъема в местах их
разветвления и соединения R34 (между жгутом проводов переднего
левого крыла и проводкой салона).

– Напряжение на контакте 6 диагностического разъема.
– Подвод массы к контакту 2 диагностического разъема.
– Наличие напряжения питания компьютера («+» до замка

зажигания», «+» после замка зажигания, масса).

Идентификация теста:

• Показания на дисплее

Не высвечивается: начинается ТЕСТ 1.

Мигает: переверните карточку стороной 4РС.

Высвечивается непрерывно: Идет ТЕСТ 1 (остается провести ТЕСТ 2).

• Показания на дисплее

Не высвечивается: Начинается ТЕСТ 1. Переверните карточку
стороной 3 РС.

Мигает: Идет ТЕСТ 2.

Высвечивается непрерывно.

Введите код G02*, для запуска ТЕСТА 2.
