ЭЛЕКТРОПРОВОДКА

Система запоминания положения сиденья водителя

88-28

88

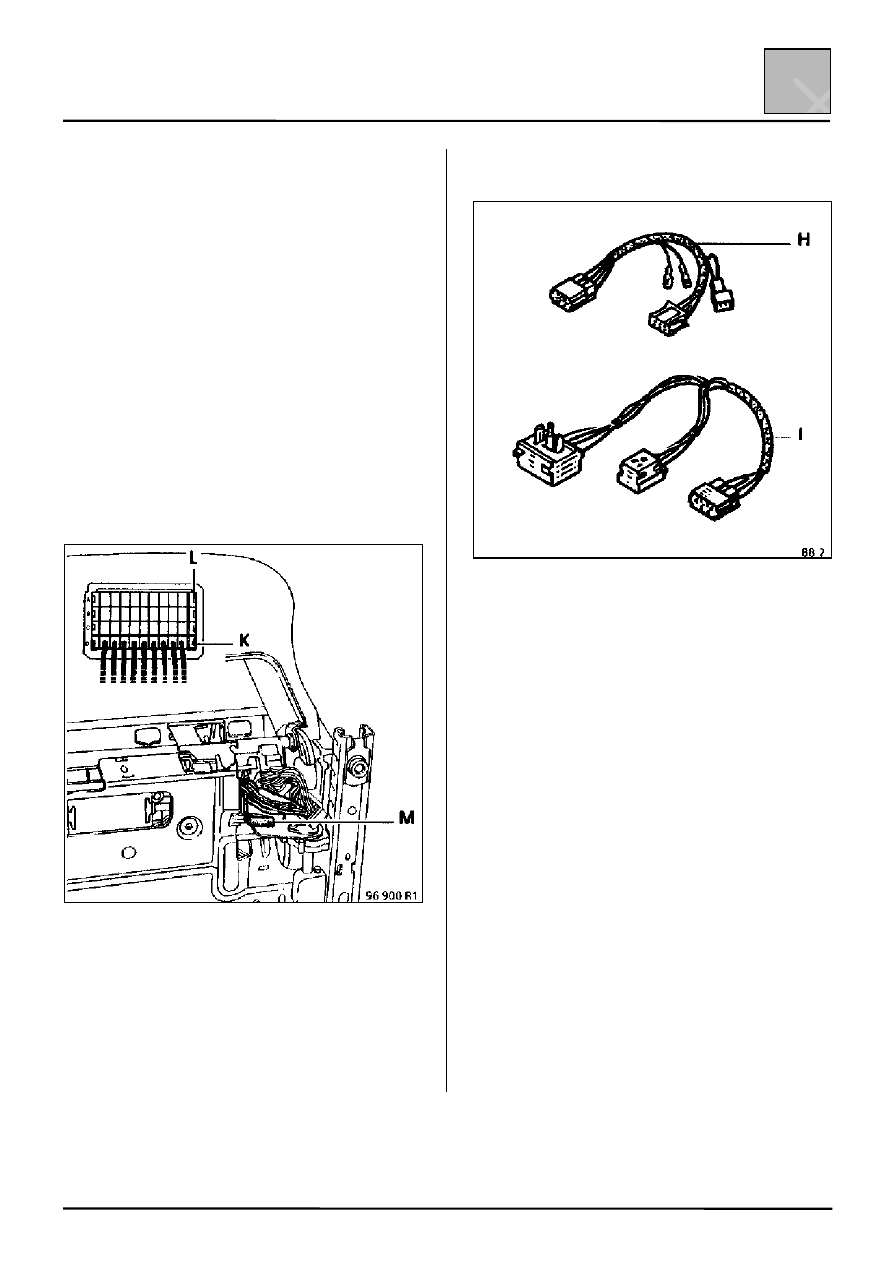

Отсоедините клемму (красный провод) от контакта
(черный провод), на который одета изоляционная
трубка (М).

Освободите проводку в точках крепления, а затем
отсоедините ее от сиденья.

Дополнительные рекомендации по установке
(жгуты проводов H и I)

Установите жгуты проводов, убедившись, что они
проложены правильно и закреплены в требуемых
точках.

Установите потенциометры (заменив зажимы).

Вставьте синий модуль (К) в гнездо D белого
разъема (J).

Вставьте белый модуль (L) в гнездо А белого
разъема (J) (замена основного жгута проводов).

Подсоедините:
– клемму (красный провод) к контакту (черный

провод) и оденьте изоляционную трубку (М);

– разъем обогревателя сиденья.

ВНИМАНИЕ: После замены основного жгута
проводов (Н), устанавливать обивку подушки
можно только после регулировки потенциометров
(см. следующую страницу).

Снятие-Установка (сиденье пассажира)

Н : Основной жгут проводов
I

: Дополнительный жгут проводки

Замена жгута проводов сиденья пассажира
осуществляется так же, как и замена проводки
сиденья водителя.

Данная операция упрощается, так как на сиденье
пассажира отсутствуют потенциометры и имеется
разъем питания электродвигателя.

ЭЛЕКТРОПРОВОДКА

Система запоминания положения сиденья водителя

88-29

88

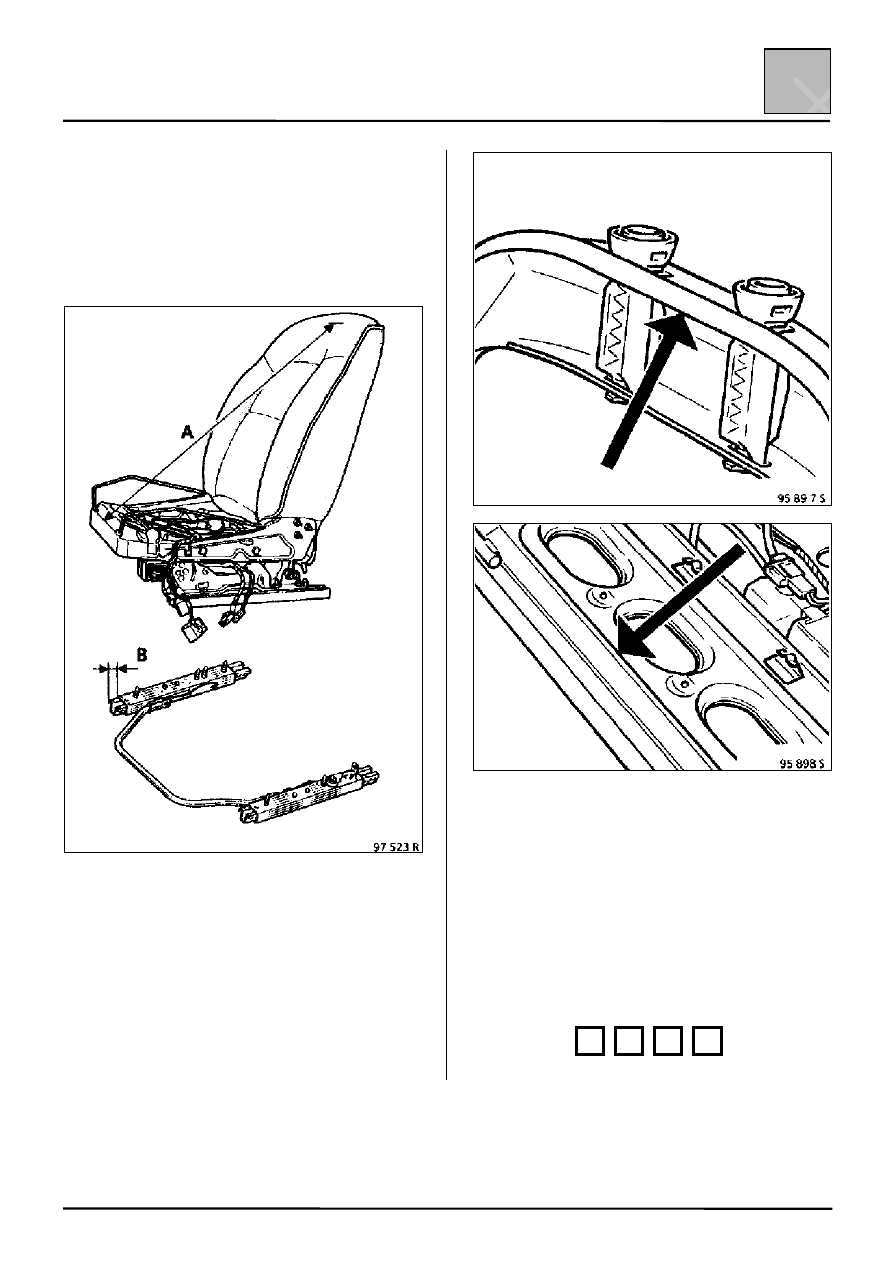

Регулировка потенциометров

ВНИМАНИЕ: Для выполнения регулировки
потенциометров необходимо снять обивку
подушки сиденья, а также необходимо установить
сиденье в положение, показанное на рисунке
(разъем салон/сиденье должен быть подключен).

Передняя и задняя подушки должны находиться в
крайнем верхнем положении.

Наклон спинки сиденья (А)

76 см

Размер салазок (В)

5 см

Автомобиль должен находиться в неподвижном
положении, выключатель вкл./выкл. нажат,
зажигание должно быть включено. Нажатием
кнопки панели установите сиденье в требуемое
положение в ручном режиме.

Подсоедините переносной диагностический
прибор XR25, в который установлена последняя
версия кассеты, к диагностическому разъему
автомобиля и установите переключатель в
положение S8.

Введите

Переходите к Тесту 2.

G

0

2

*

ЭЛЕКТРОПРОВОДКА

Система запоминания положения сиденья водителя

88-30

88

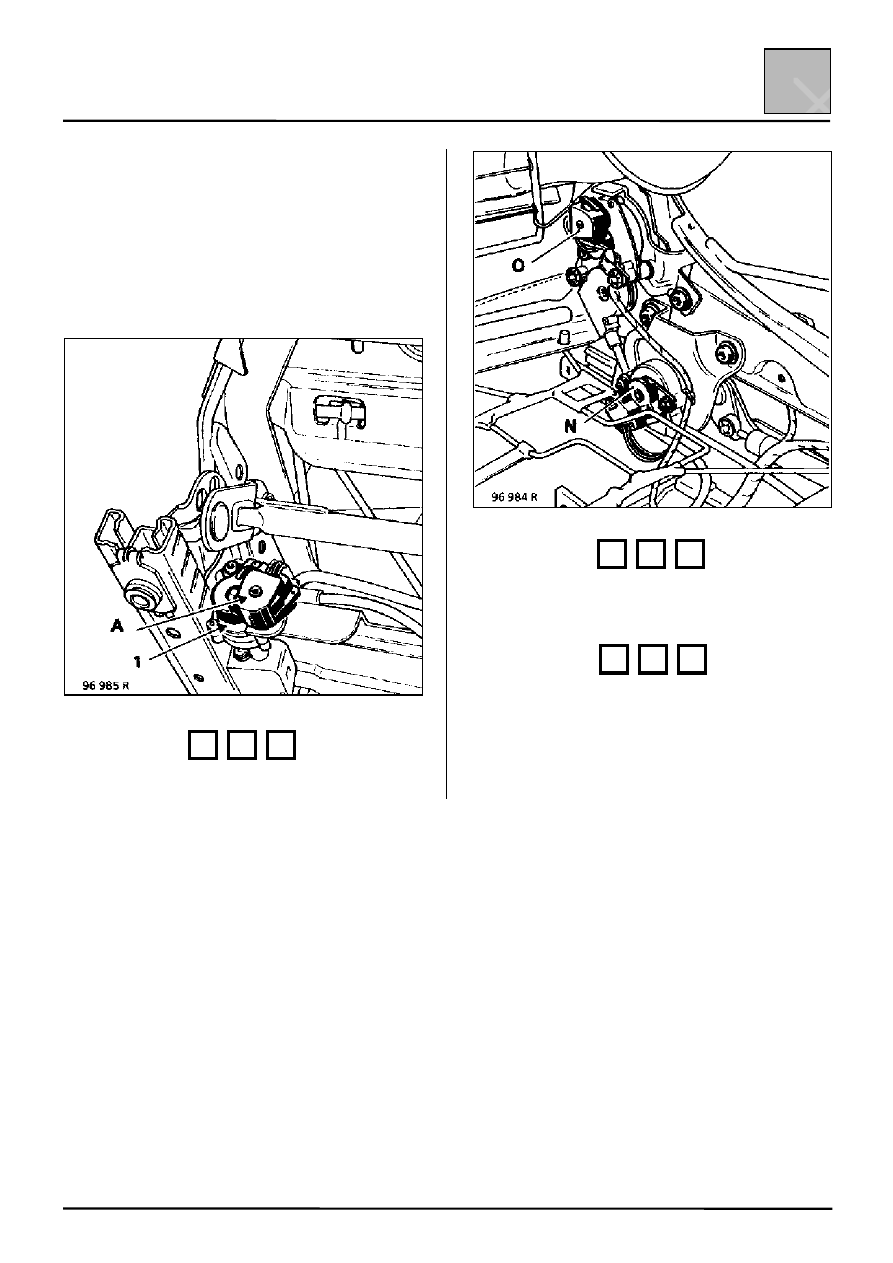

Регулировка потенциометра осуществляется при
помощи небольшой отвертки FACOM AEF 2

× 35

(или аналогичного исправного инструмента),
которая вставляется в отверстие (А).

Если размер и состояние отвертки не
соответствуют требуемым, то это вскоре приведет
к неустранимому повреждению потенциометра и
отсутствию возможности его регулировки.

Введите

и установите потенциометр (1) продольного
перемещения сиденья на величину 41%

± 2%.

Введите

и установите потенциометр (0) изменения угла
наклона спинки сиденья на величину 57%

± 2%.

Введите

и установите потенциометр (N) подъема задней
части подушки сиденья на величину 76%

± 2%.

#

0

1

#

0

4

#

0

5

ЭЛЕКТРОПРОВОДКА

Система запоминания положения сиденья водителя

88-31

88

ПОИСК НЕИСПРАВНОСТЕЙ

При отказе устройства запоминания положения

сиденья водителя выберите соответствующий

алгоритм поиска неисправностей, подсоедините

переносной диагностический прибор XR25 и

выполните все операции согласно алгоритму

поиска неисправностей.

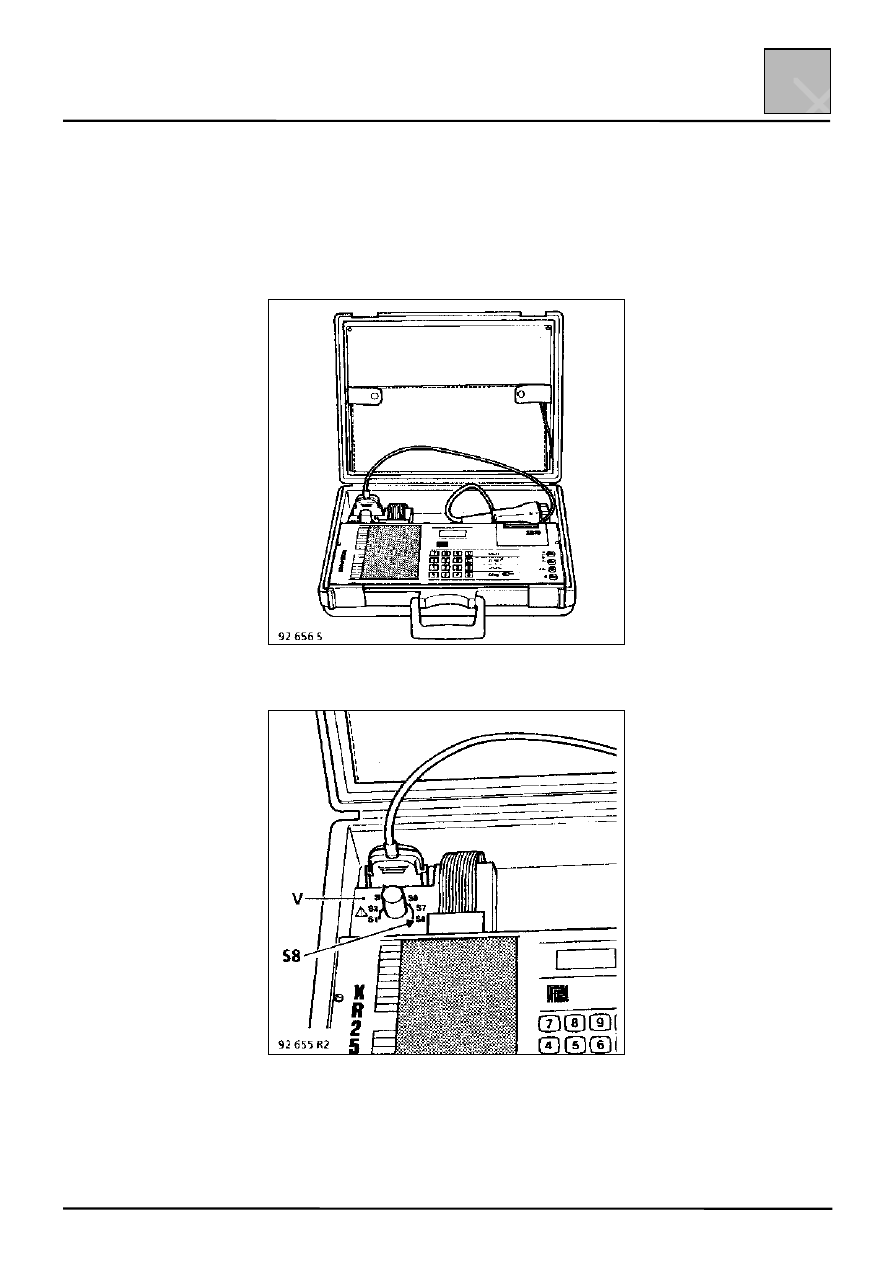

ПОДСОЕДИНЕНИЕ XR25

Подсоедините прибор XR25 к диагностическому

разъему автомобиля и установите переключатель

в положение S8.

ПРИМЕЧАНИЕ: Сигнальная лампа «V» не

должна гореть. Если эта лампа горит, то

отсоедините и снова подсоедините прибор XR25

к диагностическому разъему. Если лампа

продолжает светиться, проверьте состояние

прибора XR25 и напряжение на аккумуляторной

батарее.
