ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Дистанционный корректор света фар

80-5

80

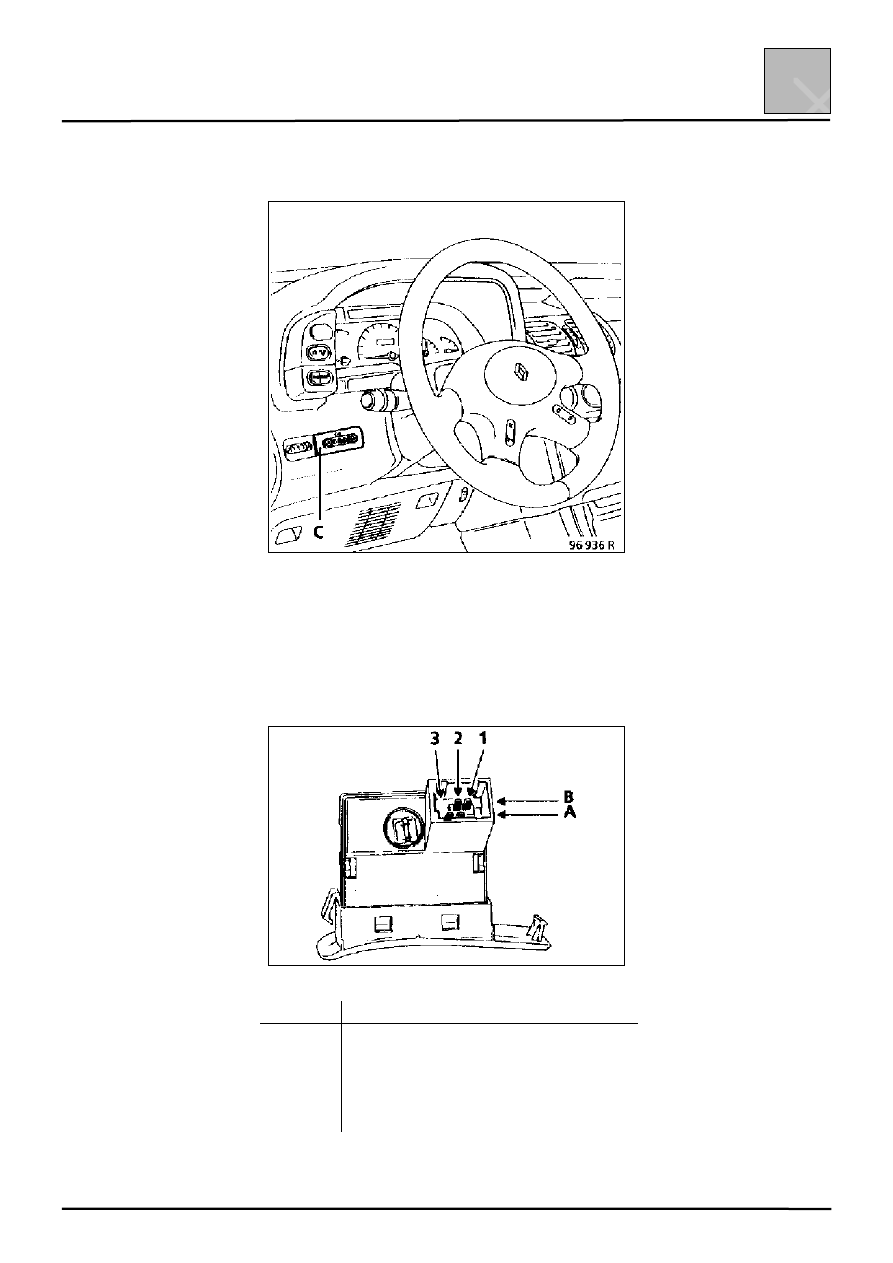

СНЯТИЕ-УСТАНОВКА БЛОКА УПРАВЛЕНИЯ

Выньте блок управления (С) дистанционного
корректора света фар, отжав пружинные
защелки.
Отсоедините разъем.

Колодка блока управления

Контакт

Назначение

А1

Не используется

А2

Масса

А3

Управление коррекцией

В1

Ближний свет

В2

Габаритные огни

В3

Не используется

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Дистанционный корректор света фар

80-6

80

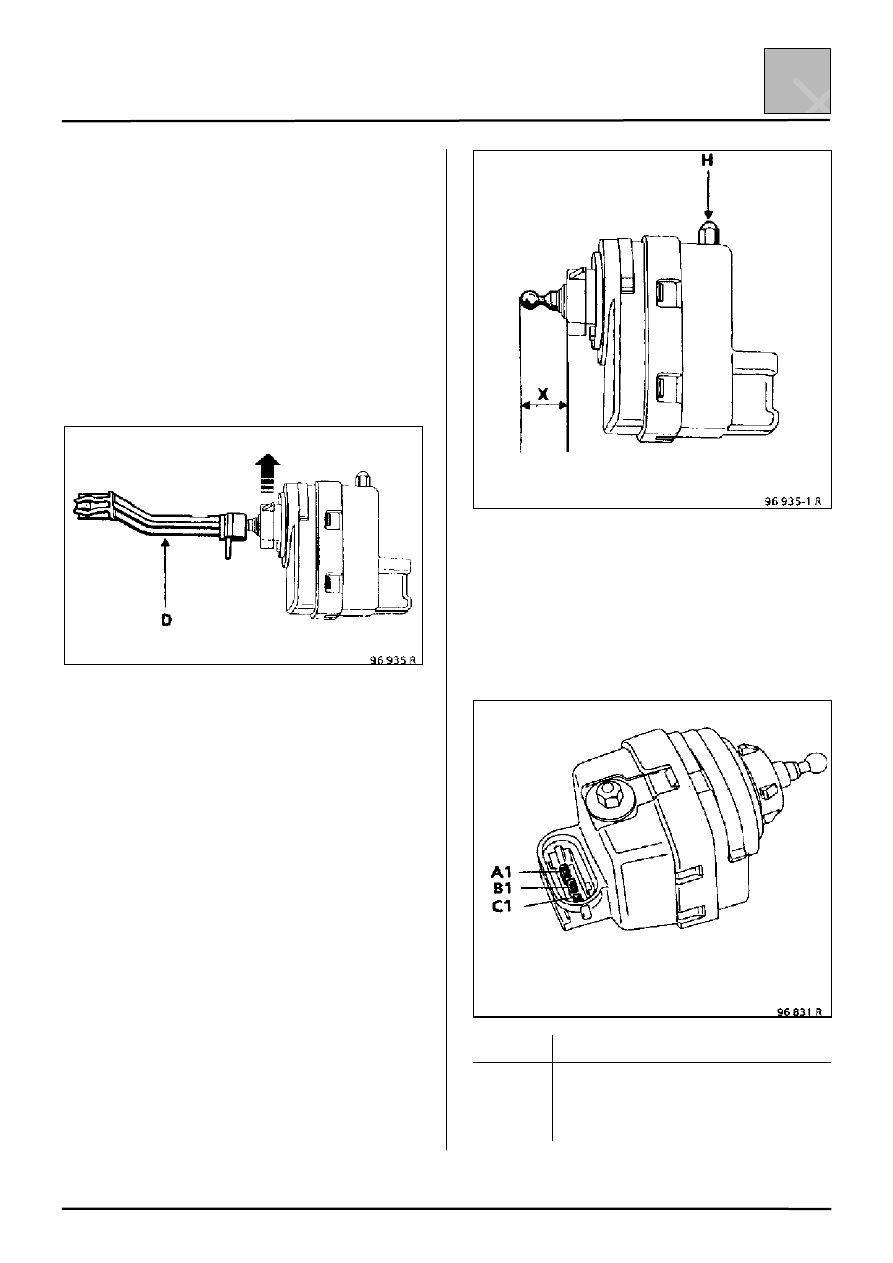

СНЯТИЕ – УСТАНОВКА ИСПОЛНИТЕЛЬНОГО
МЕХАНИЗМА КОРРЕКТОРА

Снятие:

Снимите блок-фару, как указано выше.
Поверните исполнительный механизм на 1/8
оборота.
Отсоедините шаровой шарнир исполнительного
механизма от блок-фары, приподняв корпус
исполнительного механизма вверх, при этом
шаровой шарнир выйдет из тяги, соединяющей
исполнительный механизм и параболический
отражатель.

Установка производится с учетом
следующего.

Исполнительные механизмы дистанционного
корректора света фар поставляются
отрегулированными на размер Х = 17,5 мм.
На моделях, укомплектованных фарами марки
«VALEO», исполнительный механизм может быть
установлен непосредственно на фару.
На моделях, укомплектованных фарами марки
«HELLA», размер Х должен быть увеличен до
23,5 мм с тем, чтобы исполнительный механизм
можно было установить на фару.

В этом случае выполните следующие операции:
– Подсоедините разъем исполнительного

механизма к проводке автомобиля, не
подсоединяя его к фаре.

– Установите регулятор (на приборной панели) в

положение 4, чтобы тяга выступала как можно
дальше.

– При помощи винта (Н) отрегулируйте

расстояние Х=23,5 мм.

Затем установите исполнительный механизм на
блок-фару.

Установите исполнительный механизм на
параболический отражатель до фиксации и
поверните его на 1/8 оборота.
Установите блок-фару и отрегулируйте ее свет,
как описано выше.

Колодка исполнительного механизма

Контакт

Назначение

А1

Масса

В1

Регулировка света фар

С1

Сигнал включения ближнего света
фары

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Указатели поворотов

80-7

80

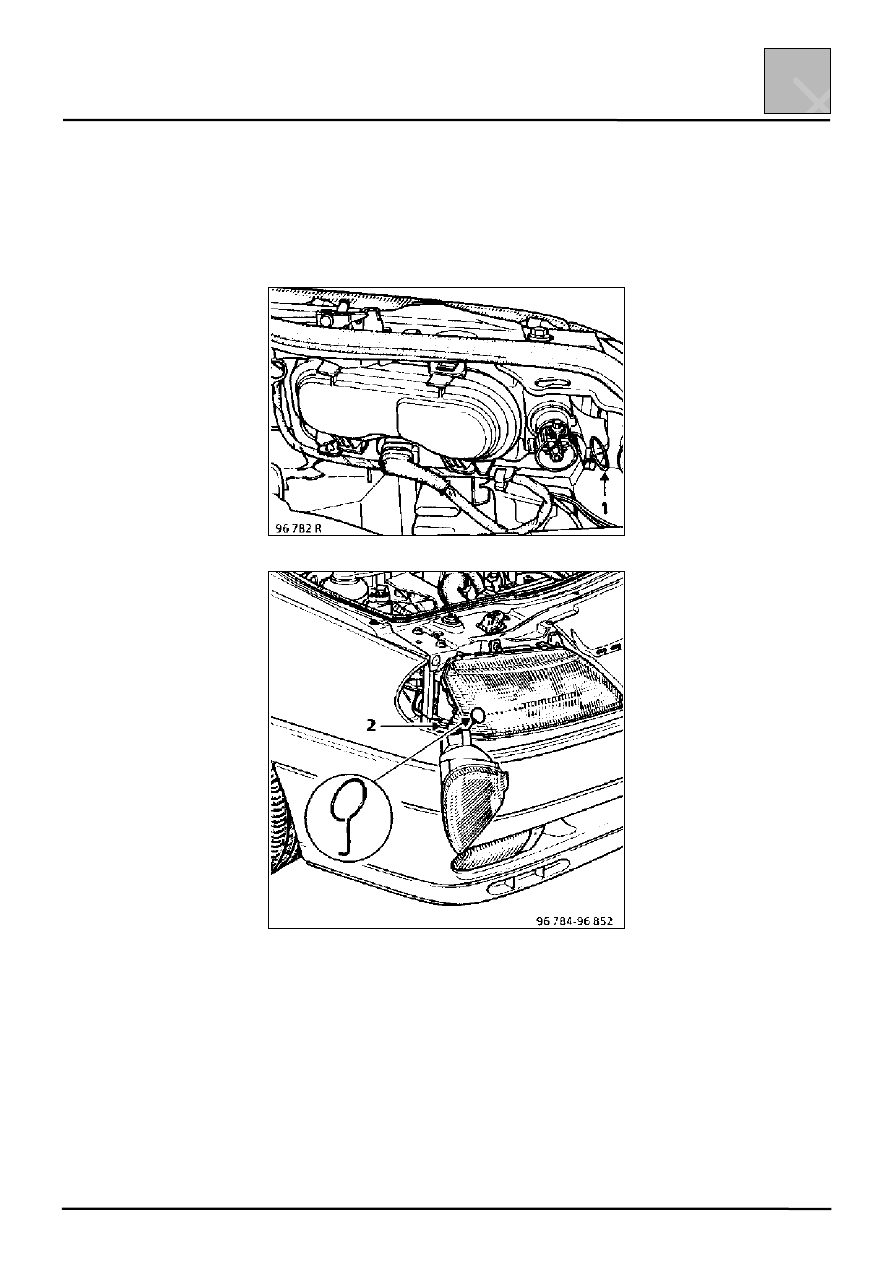

СНЯТИЕ

Отсоедините пружину (1).
Отсоедините фонарь указателя поворота,
потянув его наружу.
Снимите патрон (2), повернув его на 1/4 оборота.

ПРИМЕЧАНИЕ: Установка производится в
порядке, обратном снятию. Для установки
пружины (1) в первоначальное положение при
необходимости можно воспользоваться ключом
для снятия декоративных колпаков,
расположенным под запасным колесом.

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Противотуманные фары

80-8

80

Для автомобилей, укомплектованных
противотуманными фарами

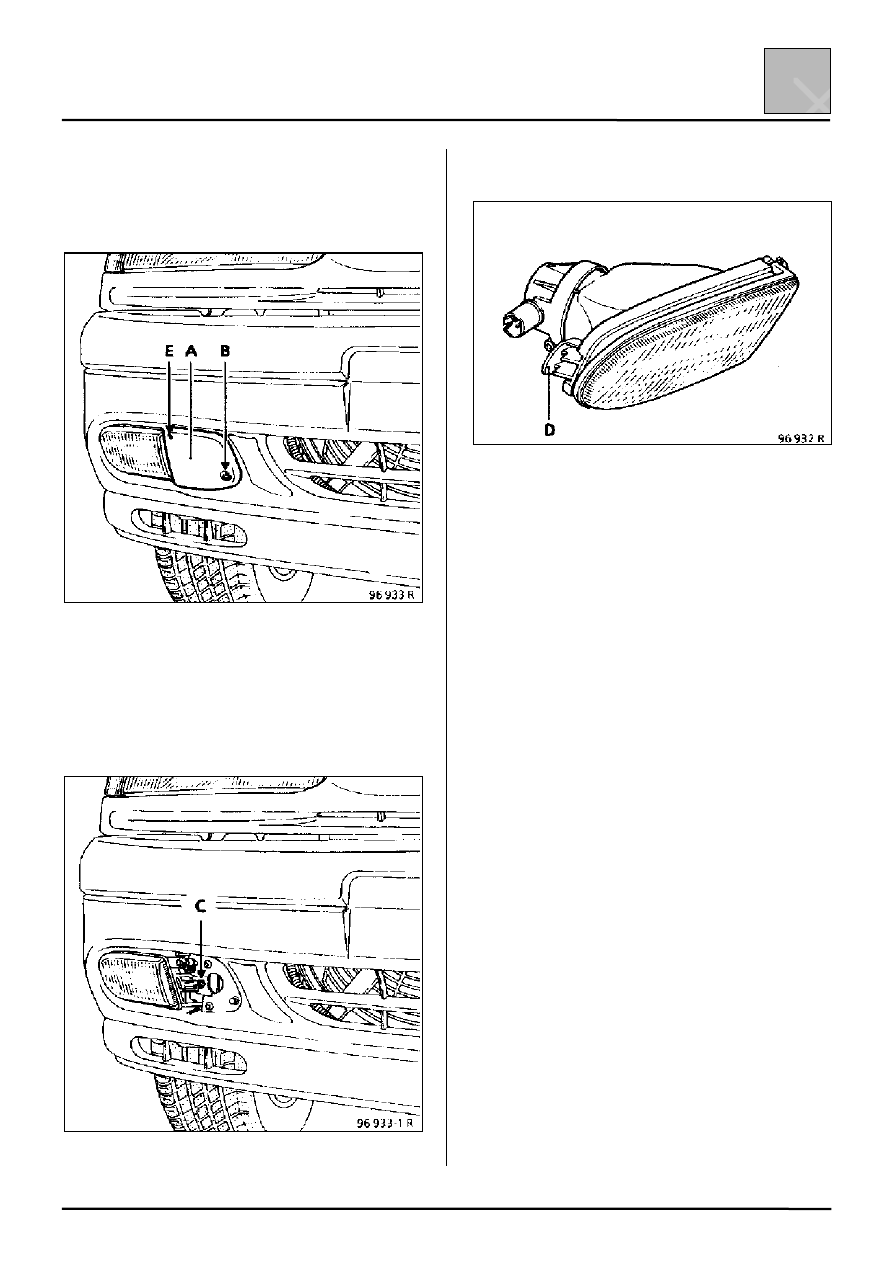

СНЯТИЕ

Отвернув винт (В), снимите крышку (А).

Отверните болт (С).

Освободите лапку фиксатора (D) и извлеките
фару.

Отсоедините разъем.

УСТАНОВКА

Подсоедините разъем. При помощи фиксатора
(D) закрепите противотуманную фару.

Заверните крепежный болт (C) и установите на
место крышку (А).

Винтом (Е) отрегулируйте свет фары.
