ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Задние фонари

81-1

81

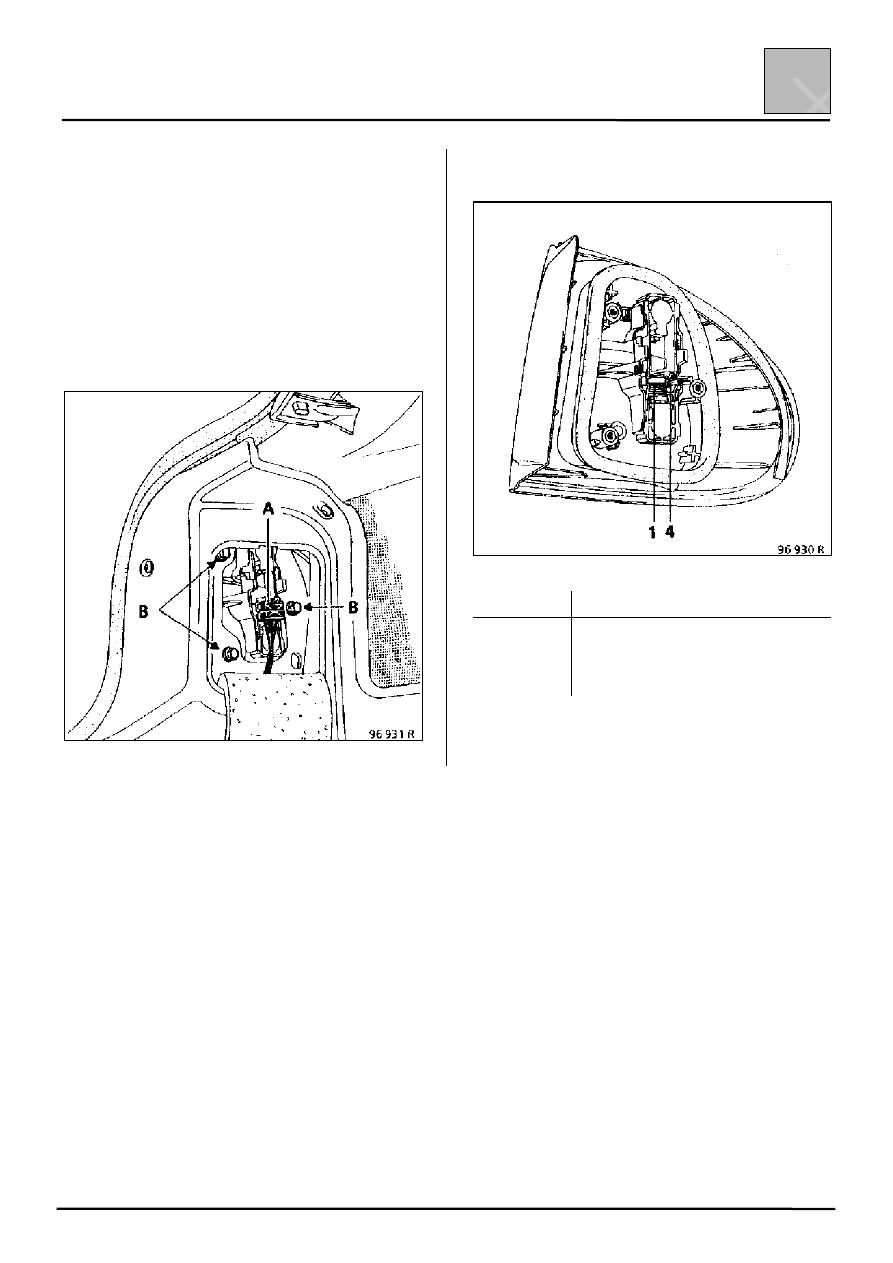

СНЯТИЕ-УСТАНОВКА ФОНАРЕЙ НА КРЫЛЬЯХ

Откройте лючок доступа в багажном отсеке.

Снимите шумоизоляционную обивку.

Отсоедините разъем (А).

Отверните три крепежных болта (В).

Извлеките наружу фонарь.

КОЛОДКА ЗАДНЕГО ФОНАРЯ НА КРЫЛЕ

Контакт

Назначение

1

Масса

2

Задний габаритный фонарь

3

Стоп-сигнал

4

Указатель поворота

ПРИМЕЧАНИЕ: Лампы заменяются без снятия
фонаря.

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Задние фонари

81-2

81

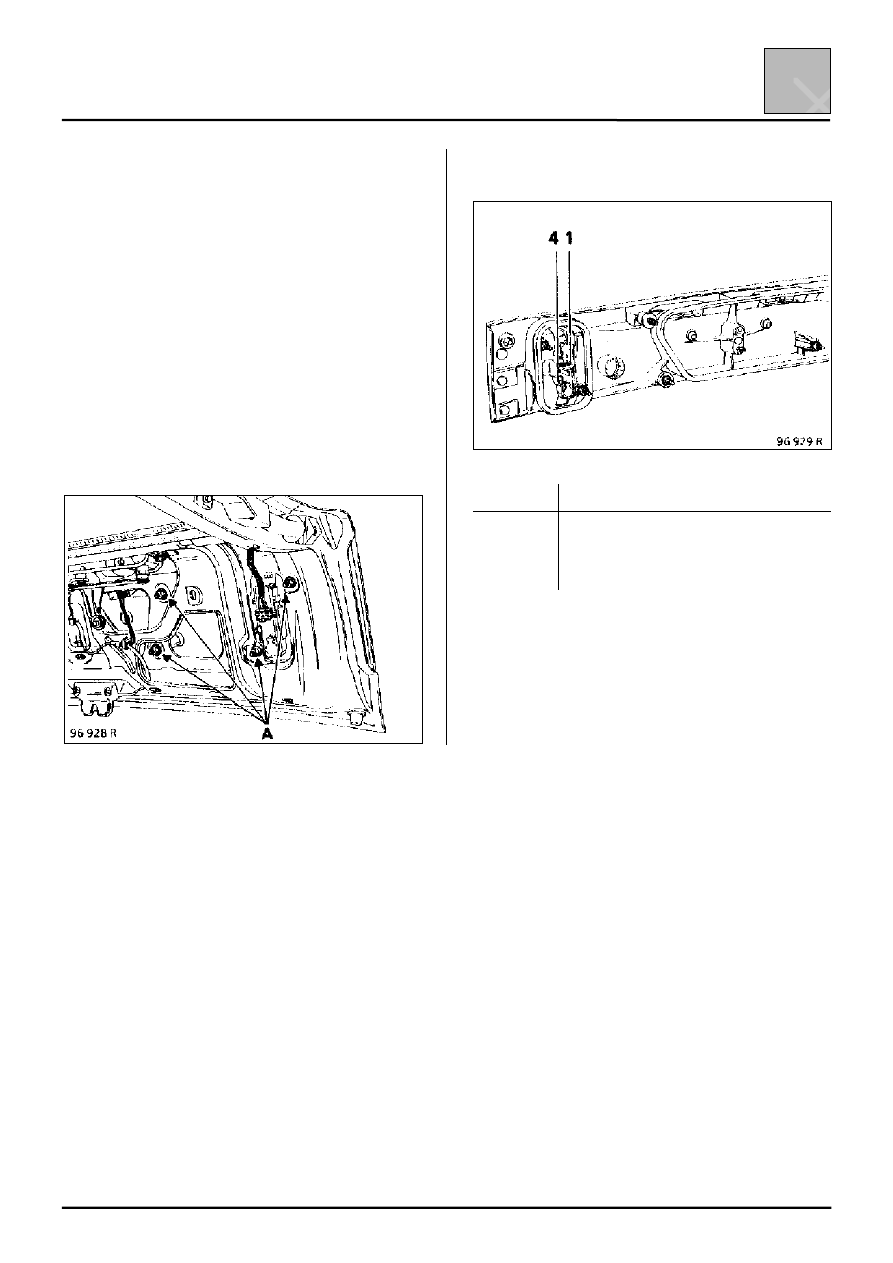

СНЯТИЕ-УСТАНОВКА ФОНАРЕЙ ДВЕРИ ЗАДКА

Снимите:
– Номерной знак и расположенную под ним

гайку.

– Обивку двери задка, удалив девять болтов

торкс.

Отсоедините разъемы фонарей.

Снимите два патрона ламп освещения номерного
знака.

Удалите восемь крепежных гаек (А) с панели
двери задка.

Освободите фиксатор и извлеките фонарь
наружу.

КОЛОДКА ФОНАРЯ ДВЕРИ ЗАДКА

Контакт

Назначение

1

Масса противотуманного фонаря

2

Масса фонаря заднего хода

3

Фонарь заднего хода

4

Противотуманный фонарь

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Плафоны освещения салона

81-3

81

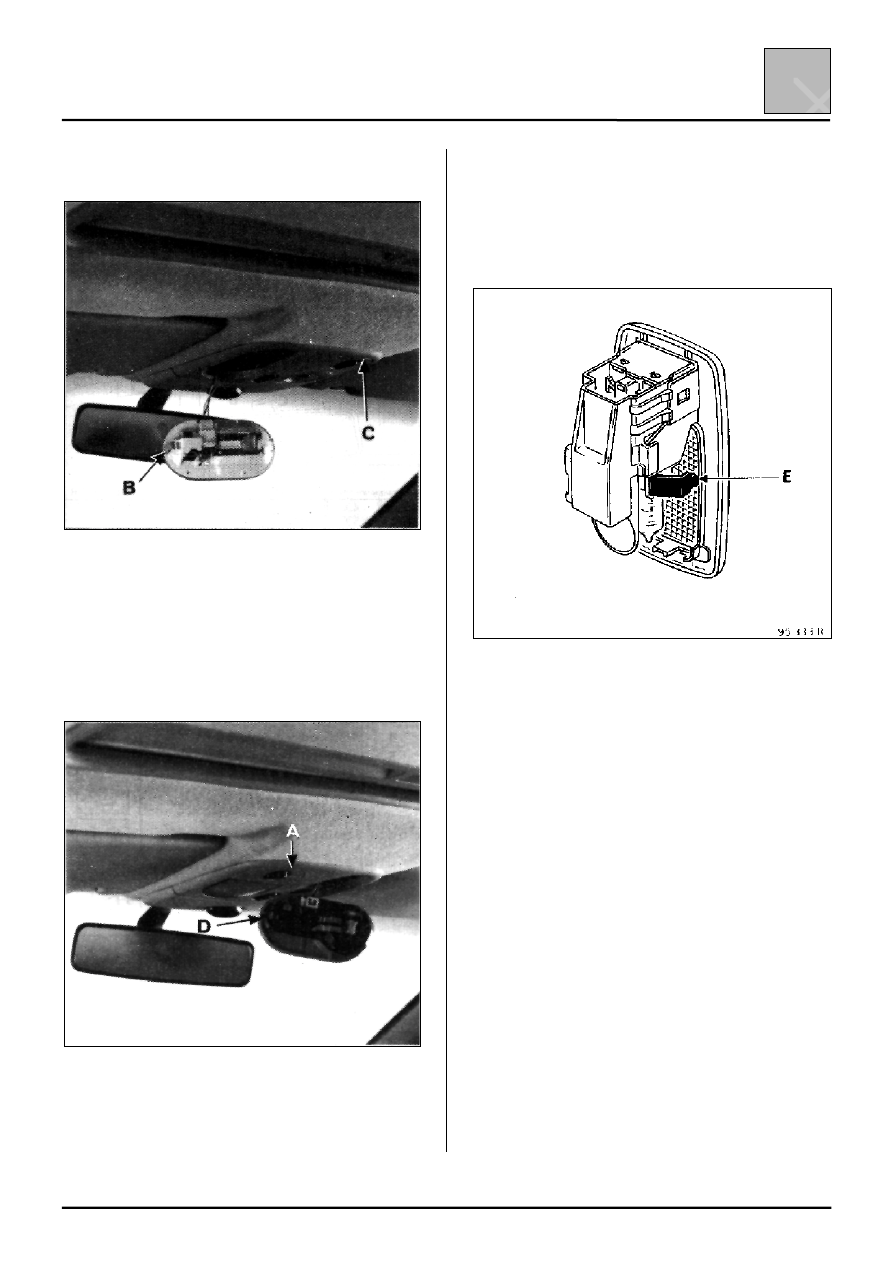

Центральный плафон

Снятие
Отсоедините держатель рассеивателя и
выключатель, вставив небольшую отвертку в
прорезь (А) и отжав лапку (В).

Фонарь направленного освещения

Снятие
Отсоедините держатель фонаря и выключатель,
вставив небольшую отвертку в прорезь (С) и
отжав (D).

Плафон освещения мест на заднем сиденьи

Снятие
Слегка оттяните корпус плафона от обивки и при
помощи небольшую отвертки нажмите на
лапку (Е).

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Плафоны освещения салона

81-4

81

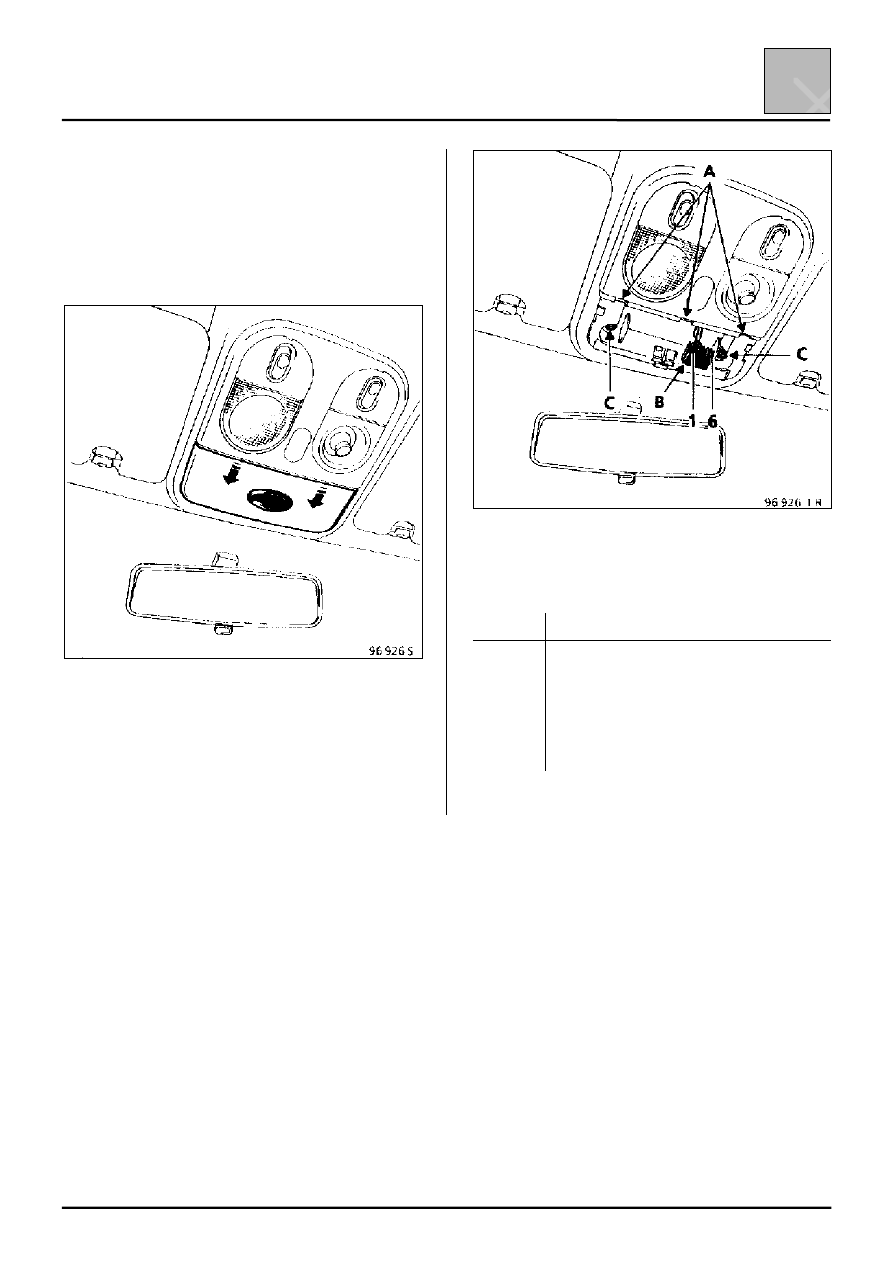

Консоль потолка

Снятие
Сместив вперед, отсоедините пластмассовую
крышку консоли потолка, удерживающую
ИК-приемник (для автомобилей с центральным
замком), чтобы освободить фиксаторы (А).

Отсоедините разъем (В), если это необходимо, и
снимите крышку.

Удалите два болта (С) и снимите консоль
потолка, сдвинув ее вперед.

Отсоедините все разъемы.

Разъем В
(модели в полной комплектации)

Контакт

Назначение

1

Сигнал ультразвукового датчика

2

Питание ультразвукового датчика

3

Масса

4

Выход ИК-приемника

5

Питание ИК-приемника

6

Световой индикатор состояния
охранной сигнализации
