Электрооборудование кузова  1 2 • 1 5

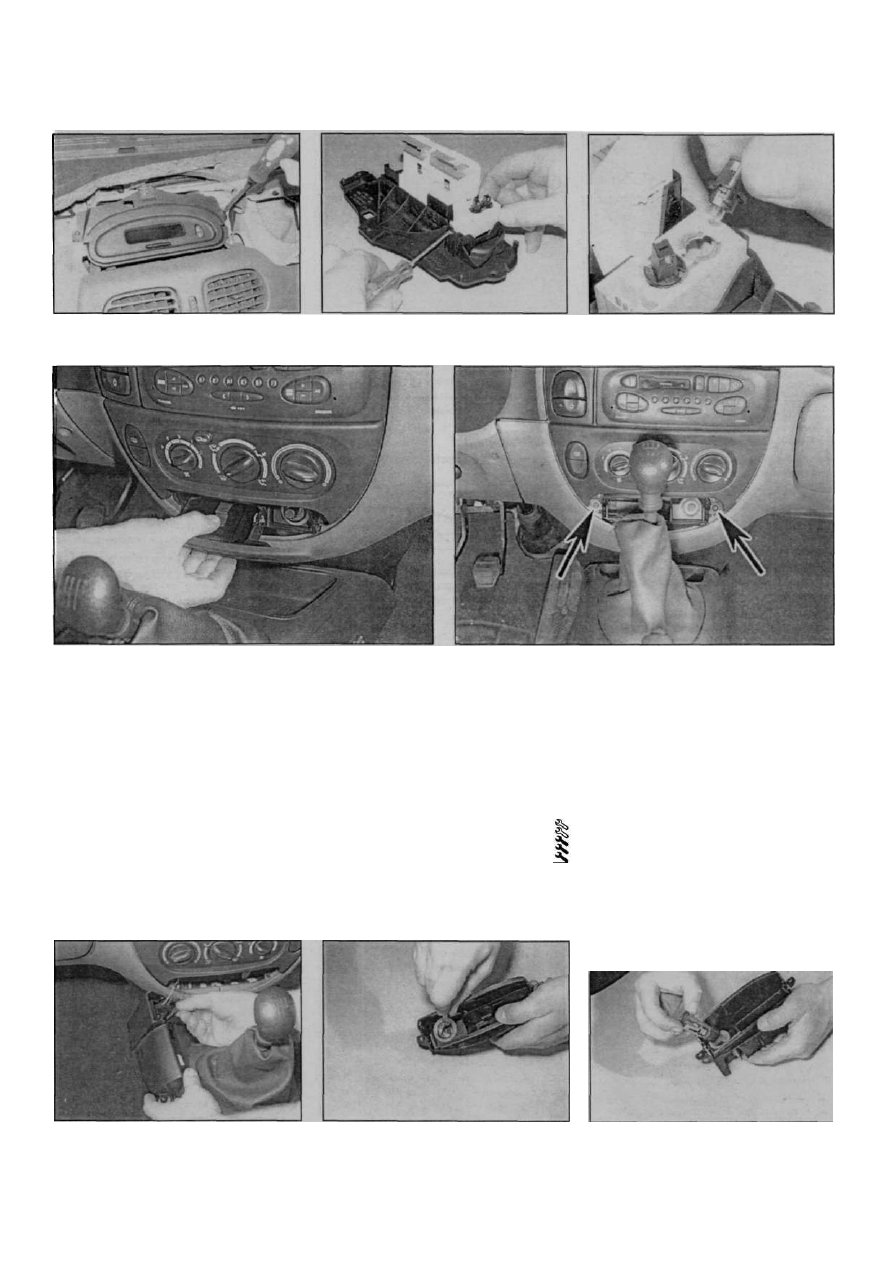

Рис. 11.2 Отверните винты крепления Рис. 11.3 Открепите от дисплея блок Рис. 11.4 Снятие лампы дисплея

многофункционального дисплея аварийной сигнализации

Рис. 12.2,а. Снимите вставку пепельницы

дополнительный дисплей. Он предназна чен
для радиоприемника, часов и указателя
наружной температуры.

Снятие

1. Снимите накладку лицевой панели, как

описано в параграфах 1 ...3 главы 9.
2. Отверните винты крепления и снимите

дисплей с лицевой панели, отсоединяя

разъемы по мере получения доступа (рис.

11.2).
3. Компоненты дополнительного дисплея

можно открепить от его обрамления (рис.

11.3).

4. Чтобы заменить лампочку, поверните ее

Рис. 12.2,6.... отверните винты крепления пепельницы (указаны

стрелками)

патрончикпротив часовой стрелки и снимите

его с панели (рис. 11.4). Лампочка -

безцокольного типа, из патрончика просто

вынимается.

Установка

5. Установка - обратная процедура.

12 Прикуриватель -

снятие и установка

мулятора (см. Отключение аккумулятора в

главе 5А) и отведите его в сторону.

2. Снимите вставку пепельницы, отверните

винтыкрепления ее кронштейна (рис. 12.2,а,

б).
3. Снимите кронштейн пепельницы с

лицевой панели и отсоедините разъемы

проводки (рис. 12.3).
4. Освободите фиксаторы, выньте вставку

прикуривателя и вытолкните пластиковое

обрамление (рис. 12.4,а - в).

Установка

5. Установка - обратная процедура. Пра­

вильно присоединяйте разъемы.

Рис. 12.3 Снимите пепельницу с лицевой

панели и отсоедините разъемы проводки

Рис. 12.4,а. Освободите фиксаторы...

\ .

Рис. 12.4,б. ...и выньте металлическую

вставку...

Renault Megane

Снятие

1. Отсоедините провод "массы" от акку-

12 • 16 Электрооборудование кузова

Рис. 12.4.в.... снимите пластиковое об­

рамление

13 Часы -

общая информация

Примечание: Взависимостиотмодели часы

установлены или в панели приборов, или в
дополнительном дисплее. Оба варианта
установки не предусматривают разборку и

отдельную замену часов. Неисправные часы
требуют замены всей панели.

Снятие

1. Если часы встроены в многофункцио­

нальный дисплей, обратитесь к описанию

параграфа 11.
2. Если часы встроены в панель приборов,

обратитесь к описанию параграфов 9 и 10.

Установка

3. Установка - обратная процедура.

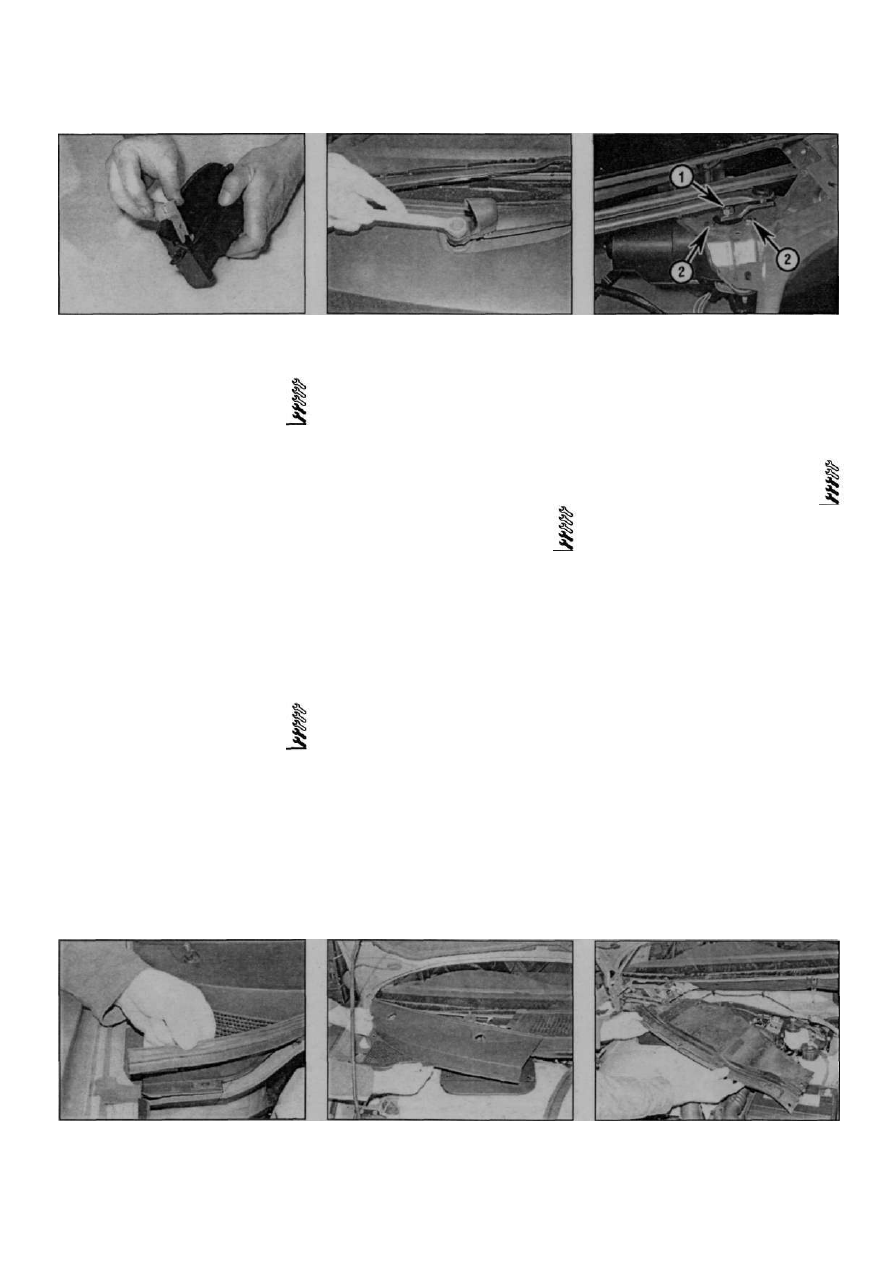

Рис. 15.2 Поднимите крышку и отверните

гайку поводка

отверните винты крепления и снимите локер.

3. Отсоедините разъемы, отверните болты

крепления и снимите клаксоны с автомобиля.

Установка

4. Установка - обратная процедура.

Рис. 16.4 Отверните гайку шпинделя [1],

отверните болты крепления [2] - один не

виден - и снимите мотор

затяните гайку. Верните на место колпачок
гайки.

15 Поводки

стеклоочистителей -

снятие и установка

16 Электропривод

стеклоочистителя

лобового стекла -

снятие и установка

14 Клаксон -

снятие и установка

Снятие

Примечание: На некоторых моделях уста­
новлен дополнительный клаксон, с другой

стороны.

1, Клаксон установлен слева под перед­

ним бампером.
2. Затяните ручной тормоз, поднимите

переднюю часть автомобиля домкратом и

установите страховочные опоры (см. Подня­

тие автомобиля домкратом и установка

страховочных опор). Если необходимо,

Примечание: Шлицевая посадка поводков
на шпинделе очень платная, может потреб­
оваться съемник, чтобы снять их без пов­

реждений.

Снятие

1. Перед снятием установите привод

стеклоочистителя в исходное положение.

Отметьте положение щеток на лобовом

стекле липкой лентой, для облегчения

обратной установки.
2. Поднимите крышку или снимите за­

глушку, отверните гайку крепления поводка

к оси привода (рис. 15.2).
3. Снимите щетку стеклоочистителя.

Отверткой или съемником спрессуйте

поводок с оси привода (шпинделя). Не

повредите краску или декоративную на­

кладку, воспользуйтесь съемником.

Установка

4. Перед установкой очистите шлицевые

части шпинделя и поводка. Установите

поводок со щеткой по меткам и надежно

Снятие мотора

1. Отсоедините провод "массы" от аккуму­

лятора (см. Отключение аккумулятора в главе
5А) и отведите его в сторону.

Все модели кроме Scenic

2. Если аккумулятор расположен в правом

углу за моторным щитом перед лобовым

стеклом, снимите его, как описано в главе
5А.
3. Через образовавшийся проем отсое­
дините разъем проводки мотора стекло­
очистителя.
4. Запомнив положение кривошипа, отвер­
ните гайку, снимите шайбу и кривошип со
шпинделя редуктора мотора. Отверните
болты крепления мотора и выньте мотор
(рис. 16.4).

Модели Scenic

5. Снимите верхний уплотнитель мотор­

ного отсека с моторного шита (рис. 16.5).
6. Снимите поводки, как описано в пара­

графе 15. Отверните винты крепления и сни­

мите обе вентиляционные панели под ло­

бовым стеклом (рис. 16.6).

Рис. 16.5 Стяните уплотнитель мотор­

ного отделения...

Рис. 16.6 и снимите вентиляционные ре­

шетки

Рис. 16.7 Отверните болты крепления и

снимите секцию моторного шита

Renault Megane

Электрооборудование кузова 12 • 17

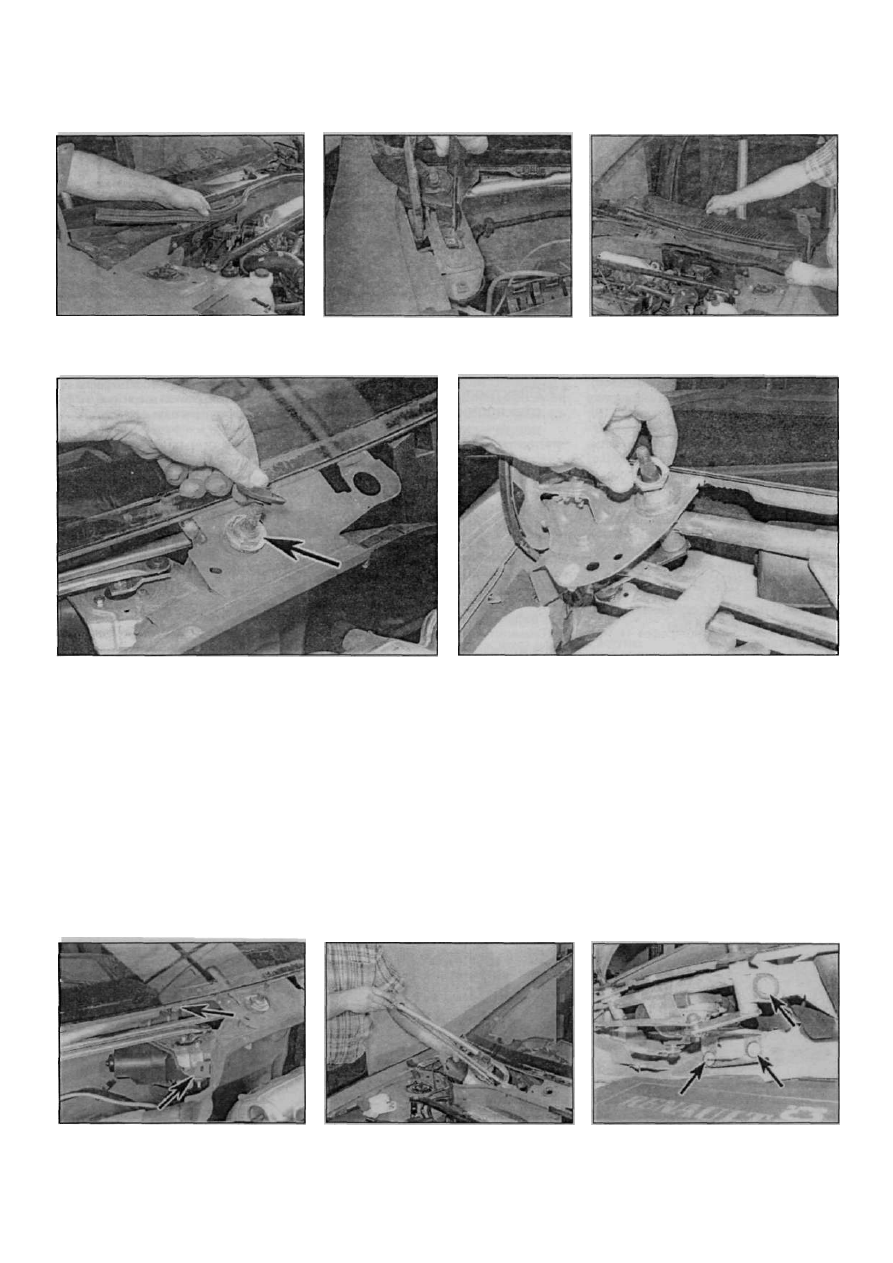

Рис. 16.15 Стяните уплотнитель мотор- Рис. 16.16.а. Отверните винты крепления Рис. 16.16,б. и панель вентиляции слева

ного отделения и снимите секцию вентиляционной ре- - - Megane

шетки справа-

Рис. 16.17,а. Снимите резиновые заглушки, отверните гайки Рис. 16.17,б. Снимите резиновые заглушки, отверните гайки

шпинделя [указана стрелкой] и снимите шайбы - Megane шпинделя (указана стрелкой) и снимите шайбы - Scenic

7. Отверните болты крепления и снимите

секцию моторного шита, установленную пе­

ред механизмом стеклоочистителя (рис.

16.7).

8. Отсоедините от мотора стеклоочисти­

теля разъем проводки.
9. Запомнив положение кривошипа, от­

верните гайку, снимите шайбу и кривошип

со шпинделя редуктора мотора. Отверните

болты крепления мотора и выньте мотор.

Установка мотора

10. Установите мотор на свое место,

заверните болты и надежно их затяните.

11. Совместите кривошип со шпинделем

мотора, согласно предварительно нанесен­

ным меткам, надежно затяните гайку.

12. Присоедините разъем проводки и под­

ключите аккумулятор. На моделях Scenic

установите укрывающую панель и компо­

ненты вентиляционных панелей.

Механизм привода

стеклоочистителя
Модели с правым расположением

рулевого управления

13. Если аккумулятор расположен в правом

углу за моторным шитом, отсоедините

провод "массы" от аккумулятора (см. Отклю­

чение аккумулятора в главе 5А) и отведите

его в сторону.

14. Снимите поводки, как описано в преды­

дущем параграфе.

15. Откройте капот и снимите резиновый

уплотнитель с верхнего края моторного

щита (рис. 16.15).
16. Отверните винты крепления, снимите

вентиляционные решетки у лобового стекла

(рис. 16.16). На моделях Scenic отверните

болты крепления и снимите секцию мотор­

ного щита перед механизмом стеклоочис­

тителя (см. рис. 16.7).

Рис. 16.18,а. Отверните болты крепления

(указаны стрелками)...

Рис. 16.18,б. -.и выньте мотор с приво­

дом - Megane

Рис. 16.18,в. Отверните болты крепления

(указаны стрелками)...

Renault Megane

12 • 18 Электрооборудование кузова

Рис. 18.18,г. ... и выньте мотор с при­

водом - Scenic

17. Снимите крышки гаек шпинделей,

отверните гайки и снимите шайбы (рис.

16.17,а,б).
18. Отсоедините от мотора стеклоочис­

тителя разъем проводки, отверните болты
крепления мотора и выньте узел (рис. 1 В. 1 В,а
- в). Если необходимо, мотор от привода

стеклоочистителей можно отделить, как
описано в параграфе 4.

19. Установка-обратнаяпроцедура.Перед

установкой проверьте состояние резиновых
уплотнителей. Все крепления должны быть
надежны. Перед установкой поводков шеток
установите вентиляционные решетки.

Модели с левым расположением
рулевого управления без
кондиционера

20. Снятие и установка описаны в пара­
графах 13... 19. На всех моделях кроме
Scenic дополнительно потребуется снять
узел мотора вентилятора отопителя, чтобы
получить возможность вынуть мотор стекло­
очистителя. Информация приведена в гла­
ве 3.

Модели с левым расположением

рулевого управлении с

кондиционером

21. На таких моделях снятие узла мотора
с приводом требует снятия испарителя
кондиционера.Это означаетнеобходимость
разрядки (вскрытия) хладагентной систе­
мы. Такую задачу необходимо доверить ди­
лерскому или иному, соответствующим об­
разом оборудованному, автосервису (см.
главу 3).

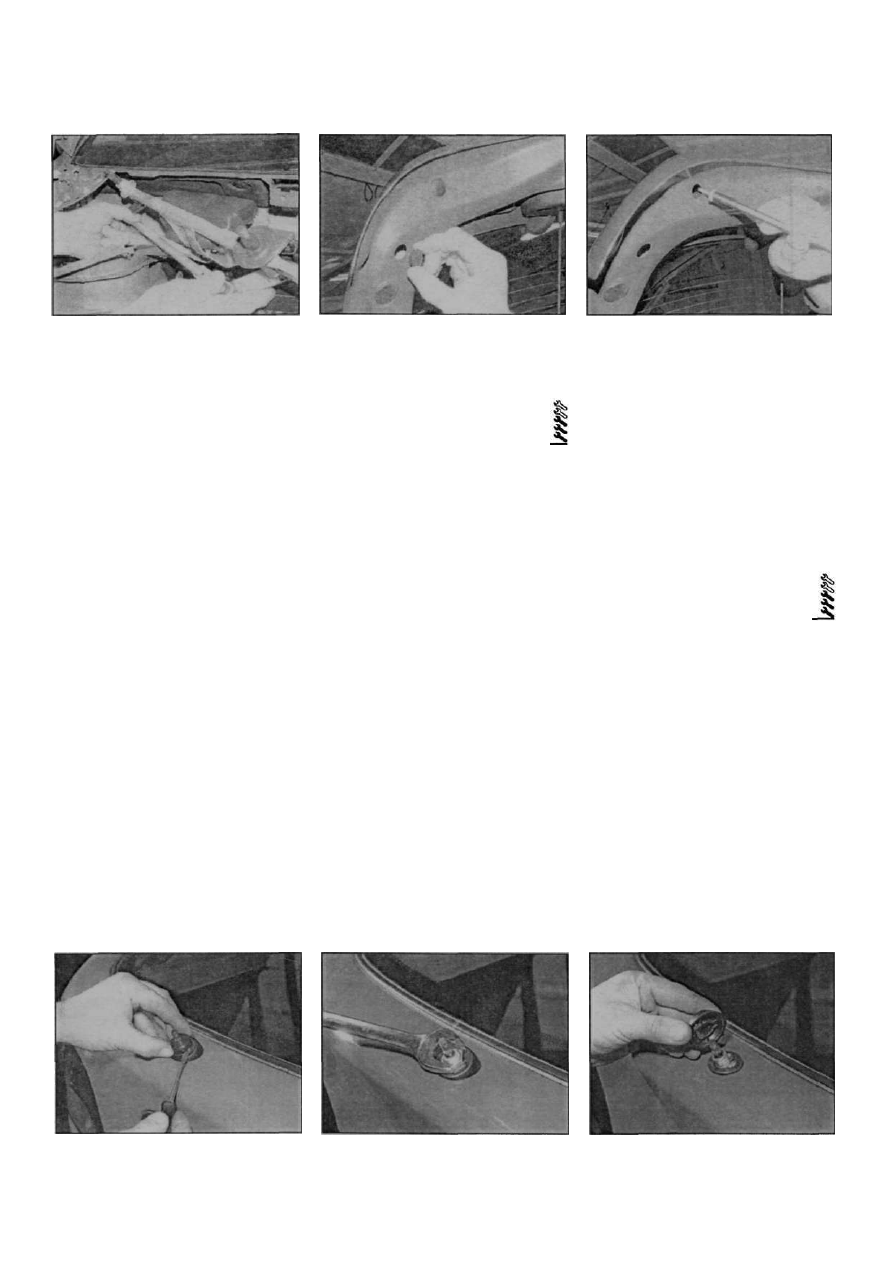

Рис. 17.2,а. Снимите крышку шпинделя...

Рис. 17.0,а. Снимите заглушки пятой

двери...

17 Электропривод

стеклоочистителя пятой

двери - снятие и установка

Примечание: На некоторых моделях может
потребоваться снятие заднего спойпера,

чтобы получить доступ к поводку щетки [рис.

17.0,а, б).

Снятие

1. Отсоедините провод "массы" от аккуму­

лятора (см. Отключение аккумулятора в гла­
ве 5А) и отведите его в сторону. Снимите
поводок стеклоочистителя, как описано в
параграфе 15.
2. Снимите пластиковый колпачок, отвер­
ните гайку крепления и снимите пластиковое
обрамление шпинделя (рис. 17.2,а - в).
3. На моделях хэтчбек отверните винты
крепления и снимите панель обивки двери.

Отсоедините разъем проводки от мотора
привода. Отверните болты крепления и
снимите мотор с двери. Снимите резиновый

уплотнитель с двери (рис. 17.3,а - в).
4. На моделях купе откройте крышку

багажника, отсоедините от мотора разъем.
Отверните болты крепления и снимите мотор
с автомобиля. Постарайтесь не растерять
резиновые опоры (рис. 17.4). Снимите
резиновый уплотнитель шпинделя.
5. На моделях Scenic откройте пятую
двери, отверните четыре болта крепления
декоративной накладки двери. Освободите
крепления, аккуратно потянув за ручки

закрывания двери на ее панели, и снимите
панель с двери. Отсоедините разъем про-

Рис. 17.2,б.... отверните гайку...

Рис. 17.0,б.... отверните болты крепле­

ния, чтобы снять спойлер

водки от мотора, отверните болтыкрепления
и снимите мотор с пятой двери (рис. 17.5).
Снимите уплотнитель шпинделя.

Установка

6. Установка - обратная процедура. Перед

установкой проверьте состояние уплот­

нителя шпинделя, негодный - замените.

18 Компоненты

стеклоомывателя

лобового стекла/окна

пятой двери -

снятие и установка

Бачок омывателя

1. Действуя в моторном отделении, отвер­

ните гайку/винт крепления и снимите

заливную горловину бачка омывателя. На

моделях Scenic снимите поводки щеток и

вентиляционные решетки, как описано в

параграфе 16.
2. Затяните ручной тормоз, поднимите

переднюю часть автомобиля домкратом и

установите страховочные опоры (см. Подня­

тие автомобиля домкратом и установка

страховочных опор). Снимите правое перед­

нее колесо и локер.
3. Ослабьтехомутыиотсоединитешланги

от штуцеров насоса. Если штуцеров больше

одного, навесьте на шланги бирки.

4. Проследите проводку от насоса до

разъема и отсоедините его. На некоторых

моделях придется освободить патрон боко­

вого повторителя, чтобы снять его вместе с

бачком.

Рис. 17.2,в. ... и снимите шайбу-хэтчбек
