1 1 • 2 8 Кузов и его оборудование

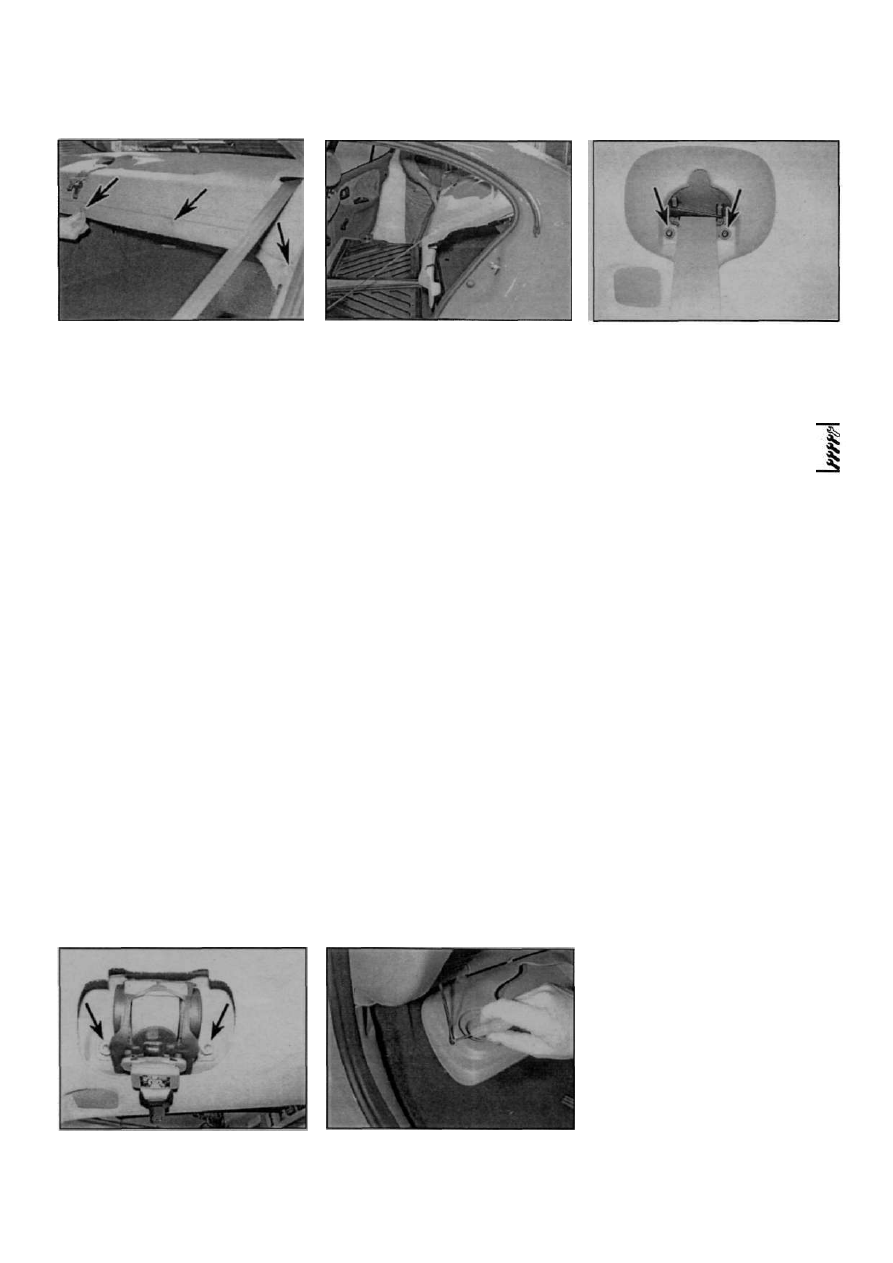

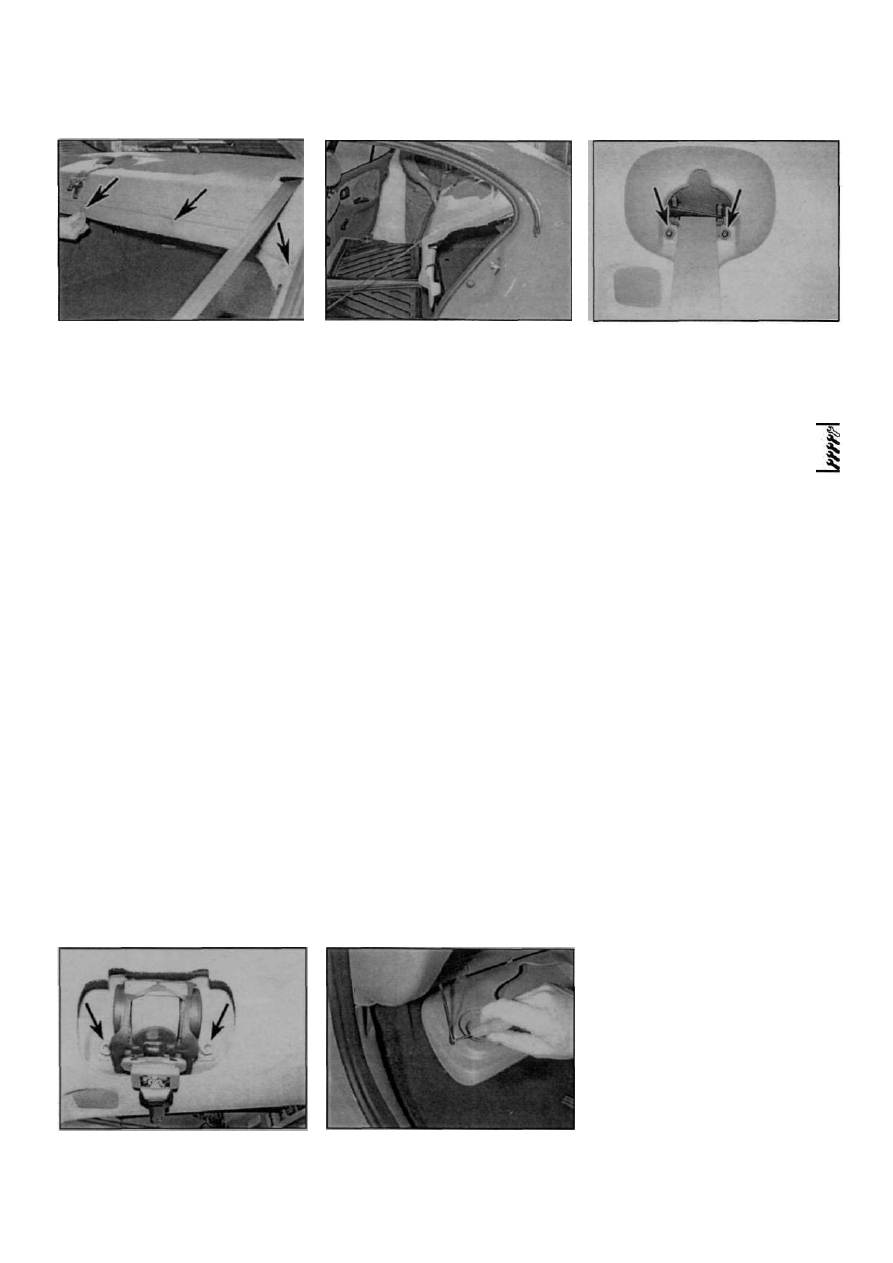

Рис. 27.53,а. Выньте фиксаторы (указаны

стрелками)...

переднего края накладки полки. Сдвиньте
накладку вперед и снимите ее с полки (рис.
27.53.а, б).
54. Отверните болткрепления инерционной
катушки и снимите ремень, освободив его

от накладки полки.

Снятие задних боковых ремней

безопасности
Модели Scenic

55. Снимите полку багажного отделения.
56. Поддев отверткой, отцепите три клипсы

нижнего края решетки заднего громкогово­

рителя, расположенной в панели задней

арки. Поднимите решетку вверх и потяните

ее в середину салона, чтобы снять.
57. Отклоните задние сиденья вперед,

чтобы получить доступ к верхней накладке

внутреннего порога.
58. Поддев отверткой, освободите накладку

от креплений по ее периферии (см. рис.

27.33).
59. Стяните уплотнитель багажного отде­

ления внизу дверного проема пятой двери.
60. Поддев отверткой, снимите заглушки и

отверните болты крепления накладки порога

багажного отделения. Снимите накладку.
6 1 . Если работаете в правой стороне авто­

мобиля, откройте дверцу ящика задней арки

(если предусмотрена]. Через образовав­

шийся проем открепите фонарик освеще­

ния багажного отделения. Снимите его и от­

соедините разъем проводки. Если работаете

слева, выньте плату сигнализации и отсое­

дините разъем проводки в задней ее части.

Рис. 27.68 ... отверните два болта креп­

ления ремня

Рис. 27.53,б. ... и снимите накладку полки

вперед

62. Отверните болты крепления и снимите

накладку соответствующей арки, освободив

фиксаторы и подняв передний край (см. рис.

27.35]. Если предусмотрен, отсоедините

проводку громкоговорителя, снимаяпанель.
63. Открепите крышку над верхним креп­

лением ремня.
64. Отверните два болта крепления задней

боковой накладки, расположенные ближе к

уплотнителю пятой двери. Освободите два

центрирующих устройства у нижнего края

панели, стяните панель вокруг пневмати­

ческой стойки двери. Освободите панель от

опорыпневматическойстойки черезпредус-

мотренную прорезь.
65. Открепите панель от клипсов вокруг

заднего бокового окна, потяните панель

назад, чтобы освободить верхний передний

фиксирующий штифт. Снимите панель.
66. Отверните болты крепления инерци­

онной катушки и снимите ремень с авто­

мобиля.

Снятие центрапьного заднего

ремня безопасности

Модели Scenic

67. Освободите буклю ремня из кронштейна

на потолке, отверните два потайных винта

крепления накладки (рис. 27.67).

68. Снимите накладку инерционной катуш­

ки, отверните два болта крепления катушки

(рис. 27.68). Снимите узел ремня.

Установка

69. Установка - обратная процедура. На-

Рис. 28.6 Аккуратно открепите тросики

поддержки по бокам крышки».

Рис. 27.67 Отверните два винта креп­

ления [указаны стрелками]

дежно затягивайте все болты крепления
и крепите накладки всеми клипсами.

28 Обивка салона -

снятие и установка

Панели обивки салона

1. Панели обивки крепятся или винтами

или различными пластиковыми клипсами,

защелками и т.п.
2. Перед снятием панели тщательно

изучите ее крепление. Часто для снятия

панелитребуется снять различные накладки

вокругее. Сняв какую-либо панель, проверьте,

не требуется ли снятие других элементов

обивки, перекрывающих ее. Часто последо­

вательность снятия панелей становится

ясной после осмотра. Используйте приве­

денные иллюстрации параграфа 27.
3. Снимите все доступные глазукрепления;

винты могут быть закрыты пластиковыми

заглушками. Если панель не снимается,

возможно, она крепится скрытыми за нею

пластиковыми защелками или клипсами (т.н.

"клопами" - прим. перев.). Подобные "клопы"

обычно расположены по периметру панели,

они освобождаются, если их аккуратно

поддеть острой отверткой или подобием

вилки. Во многих случаях, чтобыснятьпанель,

необходимо снять проложенный по ее краю

уплотнитель.
4. При снятии панелей обивки НИКОГДА

не применяйте силу- можно сломать панель.

Всегда убедитесь в том, что освобождены

ВСЕ крепления прежде, чем снимать панель.
5. Установка - обычно обратная проце­

дура. Устанавливая панели, "клопы" фикси­

руйте вдавливанием в отверстие. Для пре­

дотвращения эффекта "погремушки" убе­

дитесь в надежном креплении панелей.

Крышка перчаточного ящика

6. Откройте крышку и отцепите поддер­

живающие тросики (рис. 28.6].
7. Снимите крышку, потянув ее на себя и

поддев отверткой петли (рис. 28.7). Сняв
крышку, постарайтесь не растерять креп­
ления петель.
8. Устанавливая крышку, зафиксируйте
петли и тросики.

Renault Megane

Кузов и его оборудование 11•29

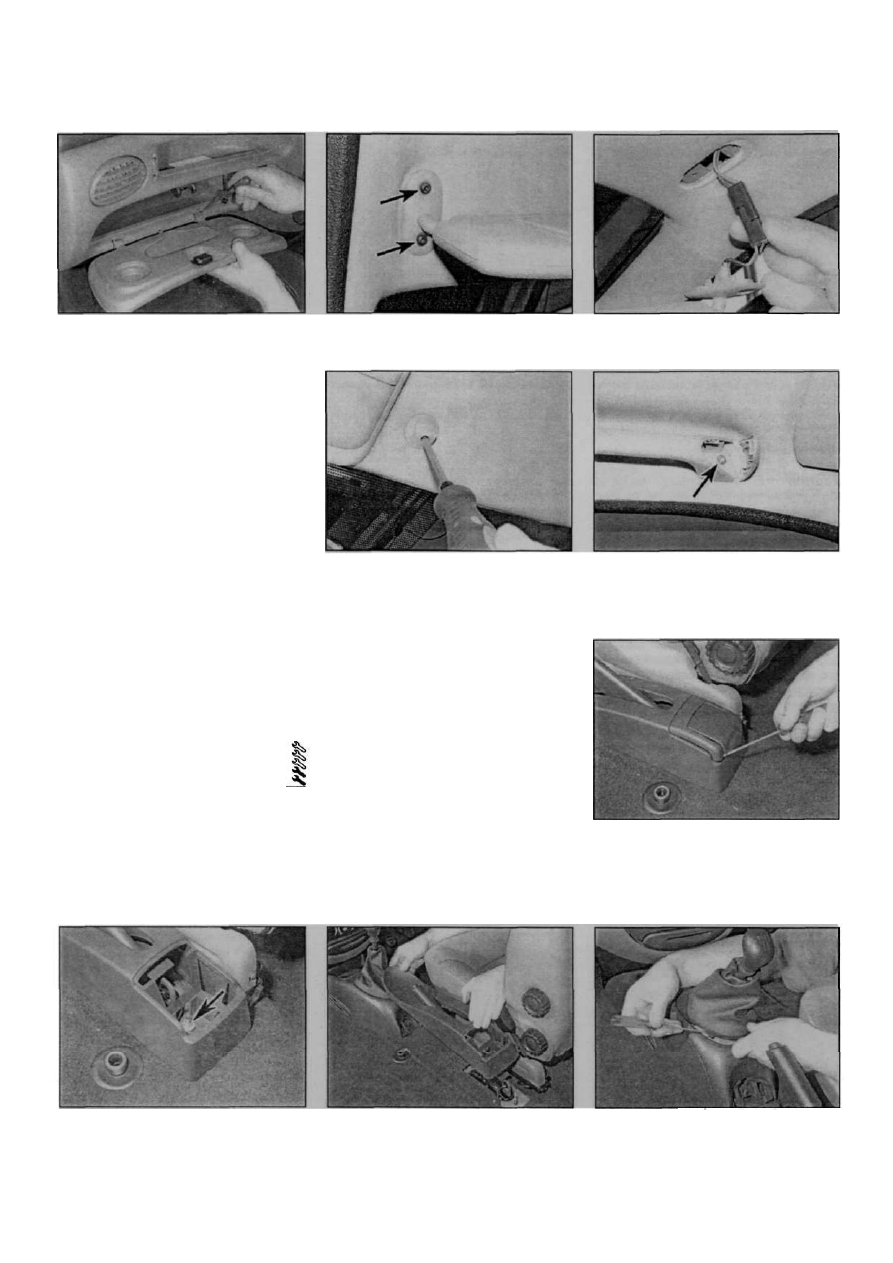

Рис. 28.7 ... и аккуратно открепите петли

крышки от лицевой панели

Рис. 28.11 ,а. Отверните два винта креп­

ления (указаны стрелками]...

Рис. 28.11 ,б. ... и, если предусмотрен, от­

соедините разъем проводки

Ковры

9. Ковер - цельный, состоит из одной

выкройки. Крепится по краям теми же

винтами и клипсами, что и расположенные

по периметру накладки и панели.

10. Снятие и установка ковровых покрытий

бывает необходима, но чрезвычайно кани­

тельна, поскольку креплений, которые нужно

снять прежде, - множество. Потребуется

снимать сиденья, центральную консоль ит.п.

Потолок

11. Потолок крепится клипсами, дополни­

тельно крепится верхними ручками, козырь­

ками, рамкой люка, накладками стоек, уп­

лотнениями дверных проемов и т.п. После

снятия всех этих деталей потолок можно

вынуть из салона.

12. Обратите внимание на то, что снятие

потолка требует известного опыта и тер­

пения, чтобы не повредить его панель при

снятии, поэтому эту операцию лучше дове­

рить специалисту.

Снятие

Все модели кроме Scenic

1. Отсоедините провод "массы" от аккуму­

лятора (см. Отключение аккумулятора в гла­
ве 5А) и отведите его в сторону.
2. На моделях с электрическими стекло-

Рис. 28.11,в. Ослабьте винт крепления,

чтобы освободить фиксатор козырька

подъемниками снимите панель переключе­

ния в задней части консоли.

3. На моделях с механическими стекло­

подъемниками снимите пепельницу с цент­

ральной консоли (рис. 29.3).

4. На всех моделях отверните заднюю

гайку крепления, поднимите задний край

консоли и освободите ее от рычага ручного

тормоза (рис. 29.4).

5. На моделях с механическими КПП

открепите от консоли чехол рычага пере­

ключения передач (рис. 29.5).
6. На моделях с автоматическими КПП

отверните винт крепления и снимите с ры­

чага переключении передач набалдашник.

Открепите обрамление рычага от консоли и

снимите с автомобиля.

Рис. 28.11 .г. Открепите крышку и отвер­

ните винт крепления, чтобы снять ручку

Рис. 29.3 На моделях с механическими

задними стеклоподъемниками откре­

пите пепельницу в задней части цент­

ральной консоли

Рис. 29.4,а. Ослабьте гайку крепления

(указана стрелкой)...

Рис. 29.4.б. ... и поднимите заднюю часть

центральной консоли с рычага ручного

тормоза

Рис. 29.5 На моделях с механическими

КПП открепите чехол рычага переклю­

чения передач

Renault Megane

29 Центральная консоль -

снятие и установка

1 1 • 3 0 Кузов и его оборудование

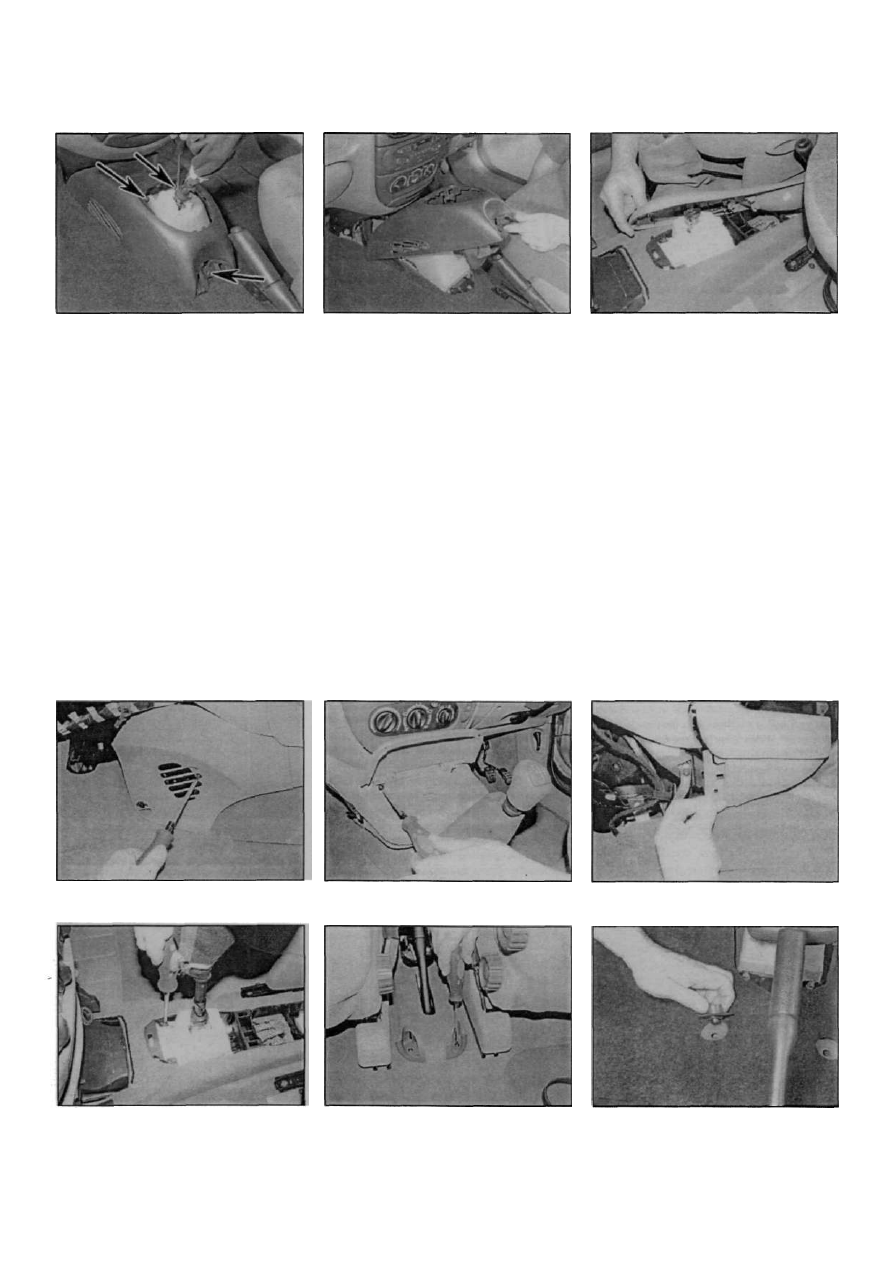

Рис. 29.7,а. Отверните винты крепления

(указаны стрелками)...

7. На всех моделях отверните винты

крепления и снимите переднюю часть

центральной консоли с автомобиля,

отсоединяя, как станут доступны, разъемы

проводки (рис. 29.7,а, б).

Модели Scenic

8. Отсоедините провод "массы" от акку­

мулятора (см. Отключение аккумулятора в

главе 5А) и отведите его в сторону.
9. На моделях с механическими КПП

открепите отконсоли чехол/крышку рычага

переключения передач (рис. 29.9].

10. На моделях с АКПП отверните винт

крепления и снимите рукоятку с рычага се­

лектора. Аккуратно открепите обрамление

рычага на центральной консоли и снимите

его с автомобиля.

11. Открепите центральный короб и выньте

его. проведя через рычаг селектора.

Рис. 29.14,а. Отверните передние винты

крепления...

Рис. 29.7,б ... и снимите переднюю часть

центральной консоли

12. Отверните болт крепления правой

центральной вентиляционной решетки у ног

пассажира. Отклоните переднийкрай решет­

ки (дефлектора] вниз, чтобы освободить

фиксирующий выступ, затем переместите ее

вперед, чтобы отсоединить задний язычок.

Тем же образом снимите левую венти­

ляционную решетку (рис. 29.12).

13. Снимите центральны ящик для ме­

лочей/панель переключателей, отвернув

два винта с двух сторон. Разверните ящик/

панель вверх, чтобы освободить защелки и

направляющие выступы вдоль верхнего края

и снимите его. Если необходимо, отсое­

дините разъемы проводки (рис. 29.13,а, б].

14. Отверните четыре болта крепления

консоли к полу, два спереди и два сзади (рис.

29.14,а, б). Поднимите рычаг ручного

тормоза вверх, насколько это возможно, и

поднимите заднюю часть консоли.

Рис. 29.13,а. Отверните винты крепле­

ния...

Рис. 29.14,б ... и два задних винта креп­

ления - Scenic

Рис. 29.9 Освободите крышку от цент­

ральной консоли

15. Сдвиньте консоль назад, освободите ее

от рычагов ручноготормоза и переключения

передач и снимите консоль с автомобиля.

Установка

16. Установка - обратная процедура. Пра­

вильно укладывайте проводку.

30 Лицевая панель - |ч

снятие и установка ^

Примечание: Ввиду множества рассматри­
ваемых моделей могут быть некоторые от­
личия в процедурах отсоединения разъемов
проводки лицевой панели. CM.'Haynes
советует".

Рис. 29.13.б. ... и открепите ящик для

мелочей с двух краев

Рис. 30.2 Снимите передние сиденья и

выньте дистанционные шайбы - кроме

Scenic

Renault Megane

Рис. 29.12 Отверните винт крепления и

снимите накладку

Кузов и его оборудование  1 1 • 3 1

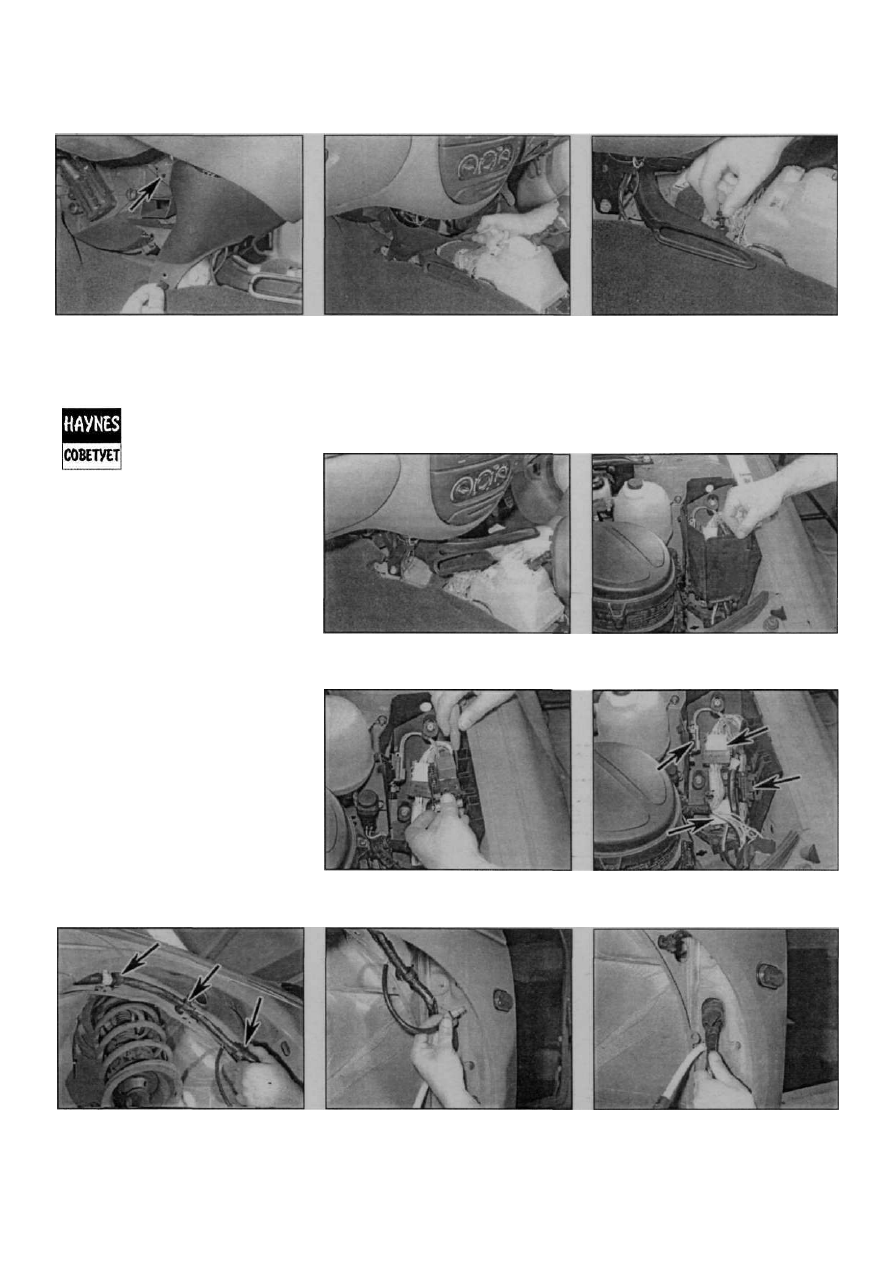

Рис. 30.7,а. Снимите нижние фиксаторы

и освободите верхние (указаны стрел­

ками)

Снятие

Рис. 30.7.б ... и снимите накладку цент- Рис. 30.7.в. Снимите фиксатор.,

ральной консоли с лицевой панели

При отсоединении разъе­

мов проводки навешивайте

на них идентификационные

бирки, чтобы облегчить об­

ратную сборку. При сборке

правильно укладывайте проводку.

панели. Снимите фиксатор и открепите

воздуховод отопителя в основании лицевой

панели (рис. 30.7.а - г).

8. Слева под капотом снимите крышку и,

затем, стяните переднюю панель коробки

предохранителей/реле. Открепите панель

предохранителей/ реле, освободите фикса­

торы и отсоедините главные разъемы

1. Отсоедините провод "массы" от аккуму­

лятора (см. Отключениеаккумулятора в главе

5А) и отведите его в сторону. На моделях с

аккумулятором, установленным между

моторным шитом и лобовым стеклом,

снимите аккумулятор полностью.
2. Снимите передние сиденья, как описано

в параграфе 25. Затем, на всех моделях

кроме Scenic, снимите монтажные втулки

сидений с пола (рис. 30.2).
3. Снимите рулевую колонку, как описано в

главе 10.

4. Снимите центральную консоль, как

описано в параграфе 29.
5. Действуя, как описано в главе 12,

снимите следующие компоненты.

а) Панель переключателей с водительской

стороны.

б) Панель приборов.
в) Прикуриватель.
г) Многофункциональный дисплей.

д) Поводки щеток стеклоочистителя.

6. Снимите блок управления отопителем,

как описано в главе 3.
7. На всех моделях кроме Scenic снимите

нижние фиксаторы, затем освободите

верхние фиксаторы и снимите накладку

центральной консоли в основании лицевой

Рис. 30.7,г ... и открепите воздуховод от

лицевой панели

Рис. 30.8,а. Снимите крышку блока пре­

дохранителей/реле и открепите перед­

нюю панель...

Рис. 30.8,б ... и открепите плату предо­

хранителей/реле

Рис. 30.8.в. Отсоедините разъемы про­

водки (указаны стрелками] и освободите

их от креплений

Рис. 30.8,е.... и освободите уплотнитель

так, чтобы проводку можно было вытянуть

при снятии лицевой панели

Renault Megane

Рис. 30.8.г Освободите проводку от креп- Рис. 30.8.д .. отсоедините патрончик от

лений (указаны стрелками) под крылом... повторителя...
