Электрооборудование кузова 12 • 7

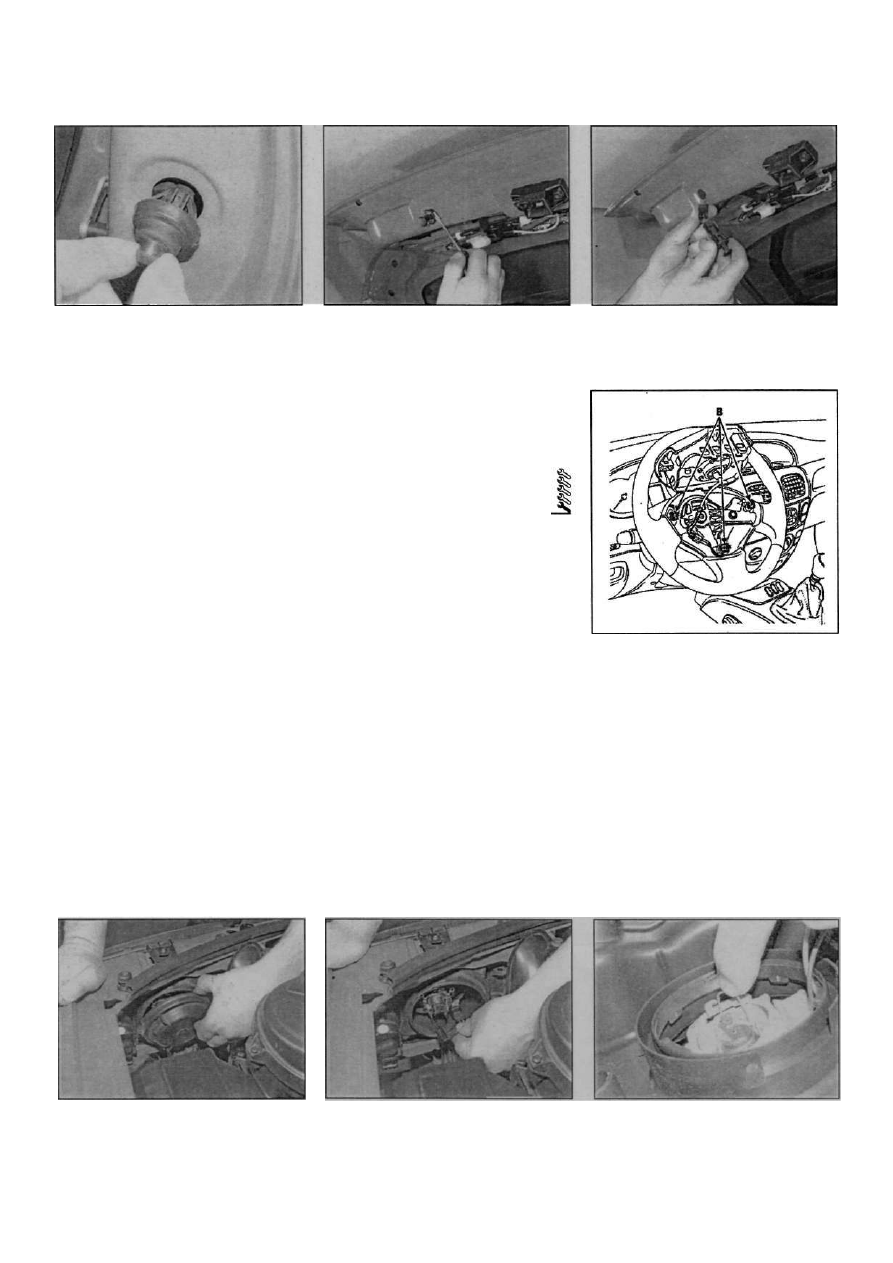

Рис. 4.43 Установите резиновый колпа­

чок на контактный датчик [выклочатель]

до его установки

Рис. 4.44.а. Поддев отверткой, снимите

выклочатель освещения перчаточного

ящика...

Рис. 4.44,б.... и отсоедините проводку

Датчик стоп-сигналов

40. Обратитесь к описанию главы 9.

Выключатели "вежливого"

освещения

41. Откройте дверь и снимите с выклю­

чателя крышку.
42. Маленькой отверткой отожмите фикса­

торы и аккуратно снимите выключатель со

стойки. Отсоедините разъем проводки и

привяжите к нему проволоку, чтобы не за­

валился внутрь стойки. Если необходимо

избежать повреждения выключателя/

окраски, снимите накладку стойки и выньте

переключатель через обратную сторону.
43. Установка - обратная процедура.

Выключатель освещения

багажного отделения

44. Откройте крышку/дверь, выньте вык­
лючатель из гнезда и отсоедините разъем
проводки. Если есть опасение повредить

выключатель/окраску, снимите накладку и
выньте выключатель с обратной стороны (рис.
4.44,а,б).
45. Установка - обратная процедура.

Кнопка клаксона

Предупреждение: Перед началом работ

с подушками безопасности прочтите пре­

дупреждения параграфа 24.

46. Снимите из рулевого колеса подушку

безопасности, как описано в параграфе 25.
47. В рулевое колесо встроены три выклю­

чателя (рис. 4.47).

5 Лампы (наружное

освещение) - замена

1. При замене любой лампы, обратите

внимание на следующее.

а) Отсоедините провод "массы" от аккуму­

лятора (см. Отключение аккумулятора в
главе 5А) и отведите его в сторону.

б) Помните, что если лампа только что

светилась, она очень горячая.

в) Всегда проверяйте контакты лампы и

патрона. Они должны быть чистыми,

свободными отржавчины. Передустанов-
кой грязь и ржавчину удалите.

г) При установке ламп с байонетным цоко­

лем проверьте упругость центрального
контакта.

д) Убедитесь в том, что устанавливаемая

лампа имеет предписанное напряжение
и мощность, в особенности это касается
ламп фар. Примечание: Поскольку фары
имеют пластиковые рассеиватепи, при­

меняются лампы с пониженным ультра­
фиолетовым излучением. Другие пампы
могут повредить рассеиватепи (см. Спе­
цификации).

Рис. 4.47 В рулевое колесо встроено три

контакта [В] кнопки клаксона

Фары

2. Снимите крышку в задней части фары.

Если установлена круглая крышка, поверните

ее на 90°. Если установлена прямоугольная

крышка, освободите фиксатор (рис. 5.2).
3. Отсоедините разъем проводки от лампы

[рис. 5.3).
4. Отцепите концы пружинного фиксатора

и выньте лампу из фары (рис. 5.4.а, б].
5. При обращении с галогеновой лампой

держите ее чистой салфеткой или, по

крайней мере, так, чтобы не касаться

Рис. 5.2 На моделях с круглыми крыш- Рис. 5.3 Отсоедините разъем проводки... Рис. 5.4.а.... освободите пружинный фик-

ками разверните их на 90° и снимите сатор...

с фары

Renault Megane

12 • 8 Электрооборудование кузова

Рис. 5.4,б.... и выньте лампу из фары

пальцами стеклянного баллона; жир с
пальцев рук вызовет быстрое почернение
лампы и ее перегорание.

6. Установите новую лампу, совместив

выступы на ее цоколе с выемками в патроне,

закрепите пружинным фиксатором.
7. Присоедините разъем проводки и

установите на свое место крышку фары.

Передние габаритные огни

8. Снимите заднюю крышку фары, как

описано в параграфе 2.
9. Поверните фонарик против часовой

стрелки и снимите его с задней части фары.

Лампа - безцоко льного типа, в патрон просто

Рис. 5.9,а. Выньте патрон с лампой га­

баритного огня из фары...

вставляется (рис. 5.9,а, б).

10. Установка - обратная процедура.

Противотуманные фары'

11. Снимите противотуманную фару, как

описано в параграфе 7.

12. Поверните пластиковую крышку против

часовой стрелки и снимите ее сзадней части

фары. Отсоедините проводку отзадней части

пампы. Отцепите пружинный фиксатор и, взяв

лампу за выводы, выньте ее из фары (рис.

5.12,а,б).

13. При обращении с галогеновой лампой

держите ее чистой салфеткой или, по

крайней мере, так, чтобы не касаться

пальцами стеклянного баллона; жир с

пальцев рук вызовет быстрое почернение

лампы и ее перегорание. Если случайно

коснулись баллона, протрите его спиртом.

14. Устанавливая новую лампу, проследите

за совпадением выступов ее цоколя с вы­

резами патрона, закрепите лампу пружин­

ным фиксатором.

Рис. 5.9,б.... и выньте лампу из патрона

15. Присоедините разъем проводки и

установите крышку.

16. Установите фару, как описано в пара­

графе 7.

Передний указатель поворотов

17. Поверните патрон лампочки против

часовой стрелки и снимите его с фонарика.

Цоколь лампы - байонетного типа, снима­

ется, если на нее нажать и развернуть против

часовой стрелки (рис. 5.17,а, б).

18. Установка - обратная процедура.

Передний повторитель указателя

поворотов

19. Аккуратно подцепив, снимите фонарик

повторителя с крыла (рис. 5.19).
20. Поверните патрончик против часовой
стрелки и снимите его с фонарика (рис.
5.20). Лампа в патрончике - безцокольного
типа.
2 1 . Установка - обратная процедура.

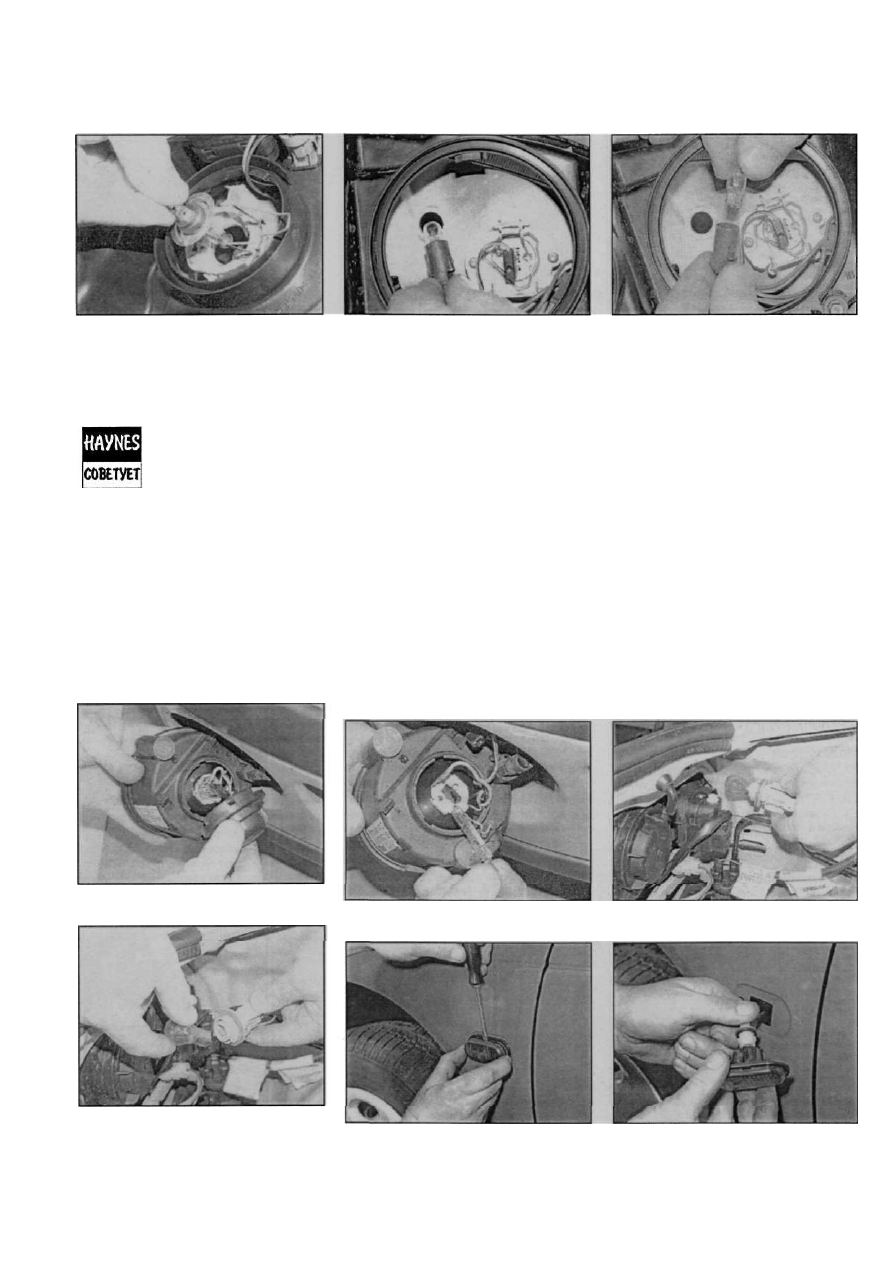

Рис. 5.12,а. Разверните крышку, чтобы

снять ее...

Рис. 5.12,б. ... освободите пружинный

фиксатор и выньте лампу

Рис. 5.17,а. Чтобы снять патрон, развер­

ните его против часовой стрелки

Рис. 5.17,б. ... нажмите на лампочку,

разверните ее против часовой стрелки и

выньте из патрона

Рис. 5.19 Снимите повторитель с крыла..

Рис. 5.20,а. ...поверните патрончик, что­

бы снять его...

Renault Megane

Если случайно коснулись
пальцем стекла лампы, про­

трите стекло метиловым
спиртом.

Электрооборудование кузова 12 • 9

Рис. 5.20,б. ...и снимите лампу повтори­

теля

Задний фонарь

22. На моделях хэтчбек и купе изнутри

багажного отделения отверните верхнюю

гайку крепления крышки заднего фонаря.

На некоторых моделях придется отцепить

резиновую прижимную ленту (рис. 5.22).
23. На моделях седан и Scenic открепите

лючок в задней части фонаря. На моделях

Scenic лючок расположен внутри накладки

локера, и может потребоваться открыть

дверцу на панели (рис. 5.23).

24. Освободите фиксаторы и снимите плату

патронов ламп с задней части фонаря (рис.

5.24).
25. Лампы - байонетного типа, они снима­

ются, если на лампу нажать и отвернуть про­

тив часовой стрелки. Обратите внимание на

то, что лампочки стоп-сигналов/габаритных

огней имеют на цоколе выступы на разном

уровне, чтобы не ошибиться при ориентации

лампы в патроне.
26. Установка - обратная процедура.

Фонари, установленные

на крышке багажника
Модели купе

27. Откройте крышку багажника и откре­

пите накладку, чтобы подобраться к фонарю

(рис. 5.27].

28. Развернув патрончик, выньте его из

фонаря и снимите лампу

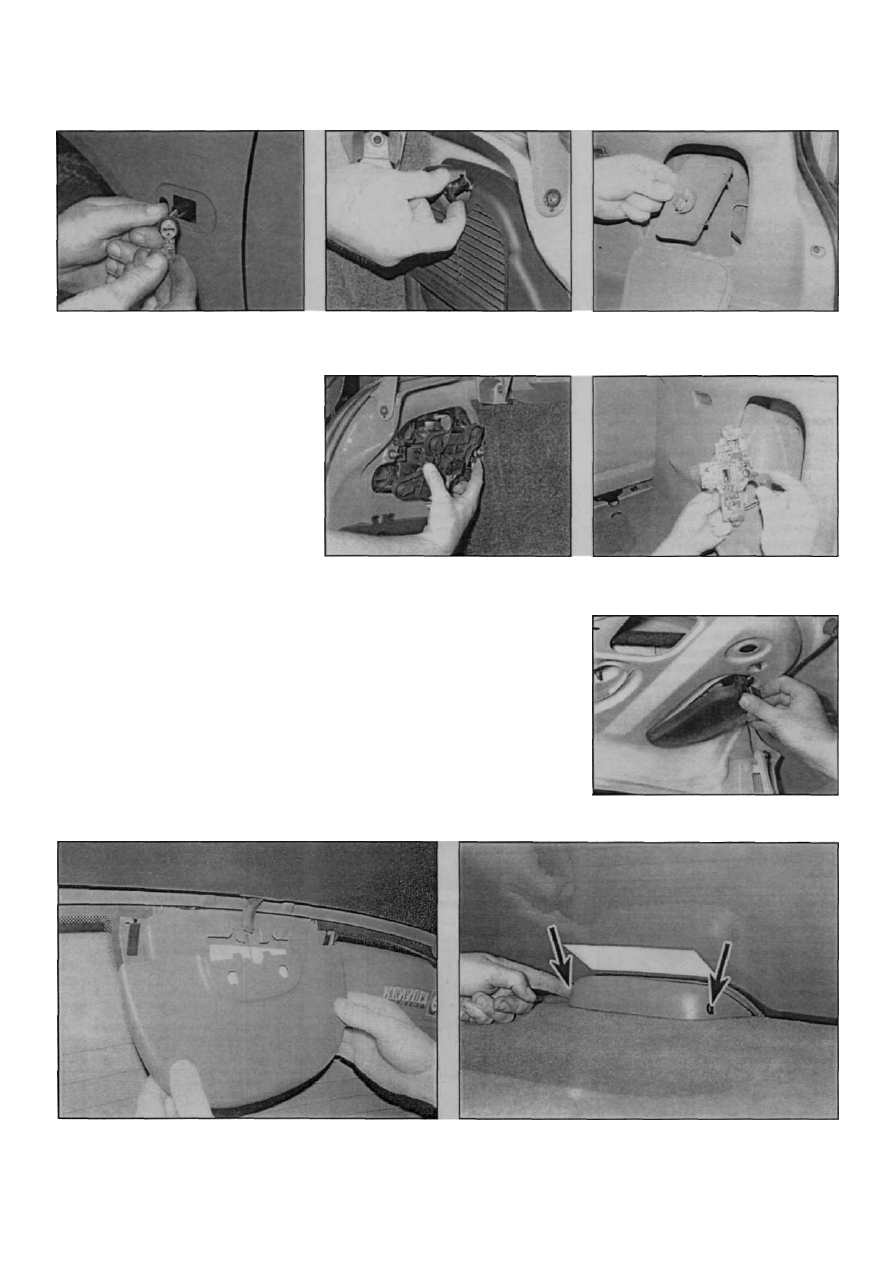

Рис. 5.22 На моделях хэтчбек (показан

на рисунке] и седан отверните гайку и

откройте заднюю крышку фонаря

Рис. 5.23 Откройте лючок и внутреннюю

крышку, чтобы добраться до фонаря

Рис. 5.24 Сожмите зашелки и снимите

блок патронов

29. Установка - обратная процедура.

Модели седан

30. Откройте крышку багажника и снимите

крышку, чтобы подобраться к фонарю.
31. Освободите фиксаторы и снимите плату

патронов с задней части фонаря; снимите

лампу.
32. Установка - обратная процедура.

Третий стоп-сигнал

33. На моделях хэтчбек откройте пятую
дверь и сдавите зашелки, чтобы снять
крышку под фонарем (рис. 5.33).

Рис. 5.25 Чтобы снять лампу, нажмите на

нее и разверните против часовой стрелки

Рис. 5.27 На моделях купе открепите

крышку и, развернув, снимите патрон

Рис. 5.33 На моделях хэтчбек сдавите фиксаторы и снимите

крышку третьего стоп-сигнала

Рис., 5.35 На моделях седан сдавит фиксаторы (указаны

стрелками) и снимите крышку третьего стоп-сигнала

Renault Megane

12 • 10 Электрооборудование кузова

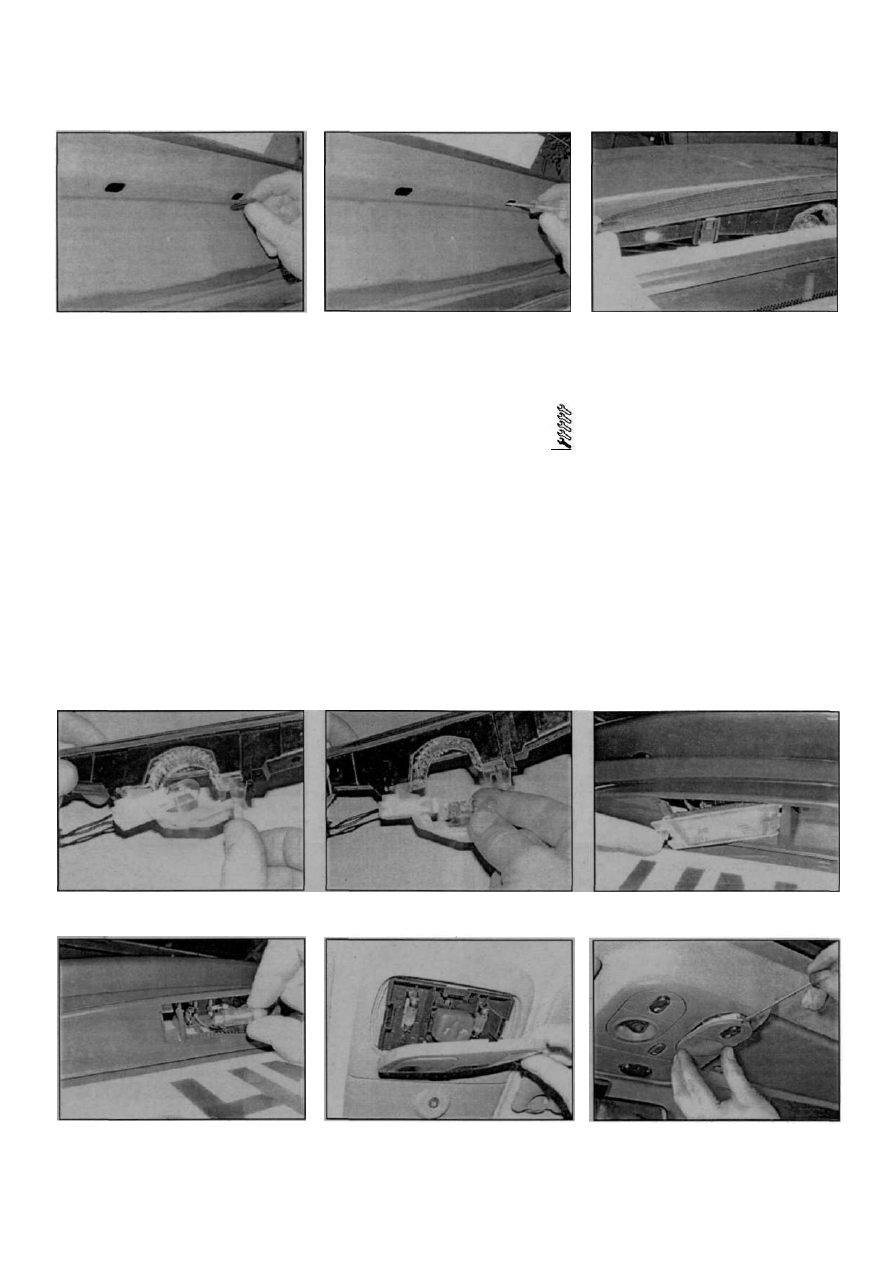

Рис. 5.36,а. Снимите пластиковые за­

глушки в пятой двери...

34. На моделях купе откройте крышку
багажника, чтобы получить доступ к задней
части фонаря.

35. На моделях седан изнутри автомобиля

сдавите фиксаторы и снимите крышку в

задней части фонаря (рис. 5.35].
36. НамоделяхБсепюоткройтепятуюдверь

и снимите две заглушки, расположенные

сзади фонаря. Вставьте поочередно отверт­

ку в отверстия, чтобы освободить фонарь от

фиксаторов, выньте фонарь с обратной

стороны двери (рис. 5.36, а - в].
37. На всех моделях освободите фиксатор

и выньте лампу (безиокольного типа) из

патрона (рис. 5.37,а, б).
38. Установка - обратная процедура.

Фонарь освещения заднего

номерного знака

39. Тонкой отверткой аккуратно подцепите
и снимите фонарик. Откройте крышку (если

таковая предусмотрена) и снимите лампу

Рис. 5.36,б.... вставив отвертку, освобо­

дите фиксаторы...

(рис. 5.39,а, б).
40. Установка - обратная процедура.

6 Лампы (освещение

салона) - замена

1. При замене любой лампы, обратите

внимание на следующее.

а) Отсоедините провод "массы" от аккуму­

лятора (см. Отключение аккумулятора в
главе 5А) и отведите его в сторону.

б) Помните, что если лампа только что

светилась, она очень горячая.

в) Всегда проверяйте контакты лампы и

патрона. Они должны быть чистыми, сво­

бодными от ржавчины. Перед установкой
грязь и ржавчину удалите.

г) При установке ламп с байонетным цо­

колем проверьте упругость центрального
контакта.

д) Убедитесь в том, что устанавливаемая

Рис. 5.36.в.... и снимите фонарь

лампа имеет предписанное напряжение
и мощность, в особенности это касается
ламп фар. Примечание: Поскольку фары
имеютпластиковыерассеиватели, приме­
няются лампы с пониженным ультрафи­
олетовым излучением. Другие лампы
могут повредить рассеиватели (см.
Спецификации].

"Вежливое" освещение и лампы

для чтения

Комбинированный фонарь

2. Поддев отверткой, аккуратно открепите

внутренний фонарик от консоли потолка,

чтобы получить доступ к лампе (рис. 6.2).
3. Лампы снимаются по одной.
4. Установка - обратная процедура.

Отдельные фонари для чтения

и "вежливого" освещения

5. Поддев небольшой отверткой, акку-

Рис. 5.37,а. Выньте патрон из фонаря..

Рис. 5.37,б.... и выньте лампу

Рис. 5.39,а. Открепите фонарик подсвет­

ки номерного знака...

Рис. 5.39,б. и снимите лампу

Рис. 6.2 Откройте крышку

Рис. 6.5 Снятие блока освещения из

верхней консоли
