Электрооборудование кузова 12 •3

Рис. 3.1,а. Основные предохранители ус­

тановлены в блоке в левой части лицевой

панели...

ливается на кузов на резиновых изолирую­

щих подушках опор.

Чтобы проверить надежность контакта

с массой конкретного компонента, отсо­

едините аккумулятор, затем подключите

один провод омметра к кузову, а второй

провод - к проверяемой точке компонента.

Омметр должен показывать ноль, в про­

тивном случае проверьте соединение компо­

нента с массой следующим образом.

Если есть подозрение, что нарушено

соединение с массой, разберите это соеди­

нение, зачистите как место контакта на

кузове, так и наконечник провода (или

стыковочную поверхность корпуса ком­

понента) до металла. Удалите все следы

грязи и коррозии, ножом соскоблите краску

так, чтобы обеспечить чистоту соединения

металл-к-металлу. Соберите соединение и

тщательно затяните крепеж Если на концах

проводов имеются петлевые наконечники,

установите между ними и корпусом зазуб­

ренные шайбы. С целью предотвращения

коррозии соединения, смажьте его снаружи

техническим вазелином, или силиконовой

смазкой (делайте это регулярно).

3 Предохранители и реле -

общая информация

Предохранители

1. Основные предохранители и реле нахо­

дятся под крышкой на лицевой панели со

стороны водителя (рис. 3.1 ,а, б). Дополни­

тельные предохранители находятся в короб­

ке предохранителей под капотом в левой

стороне моторного отделения.
2. Для получения доступа к основным

предохранителям, откройте крышку и сни­

мите ее с лицевой панели. Для получения

доступа к дополнительным предохранителям

просто откройте крышку.
3. Цепи, защищаемые предохранителями,

обозначены на внутренней стороне крышки

(рис. 3.3).
4. Чтобы снять предохранитель, прежде

убедитесь в том, что соответствующая цепь

отключена. Откройте крышку и вытащите

предохранитель из колодки с помощью

прилагаемого захвата. Сгоревший предо-

Рис. 3.1.б. Остальные предохранители на­

ходятся под капотом в коробке предохра­

нителей и реле

хранитель можно распознать по расплавив­

шемуся соединительному проводнику.
5. Всегда используйте новые предохра­

нители предписанного номинала. Ни при

каких обстоятельствах не используйте

предохранители номинала выше предпи­

санного, не устанавливайте временных

"жучков" в виде скрепок, фольги и т.п. Это

приводитк более серьезным повреждениям,

а то и к пожару. Обратите внимание на то,

что предохранители окрашены в различные

цвета в соответствии с номиналом.
6. Перед заменой сгоревшего предохра­

нителя определите причину, по которой это

произошло, и устраните ее. Наиболее частой

причиной короткого замыкания является

нарушение изоляции проводника. Если

предохранитель защишаетнесколько цепей,

попытайтесь обнаружить неисправную,

последовательно отключая их по одной, до

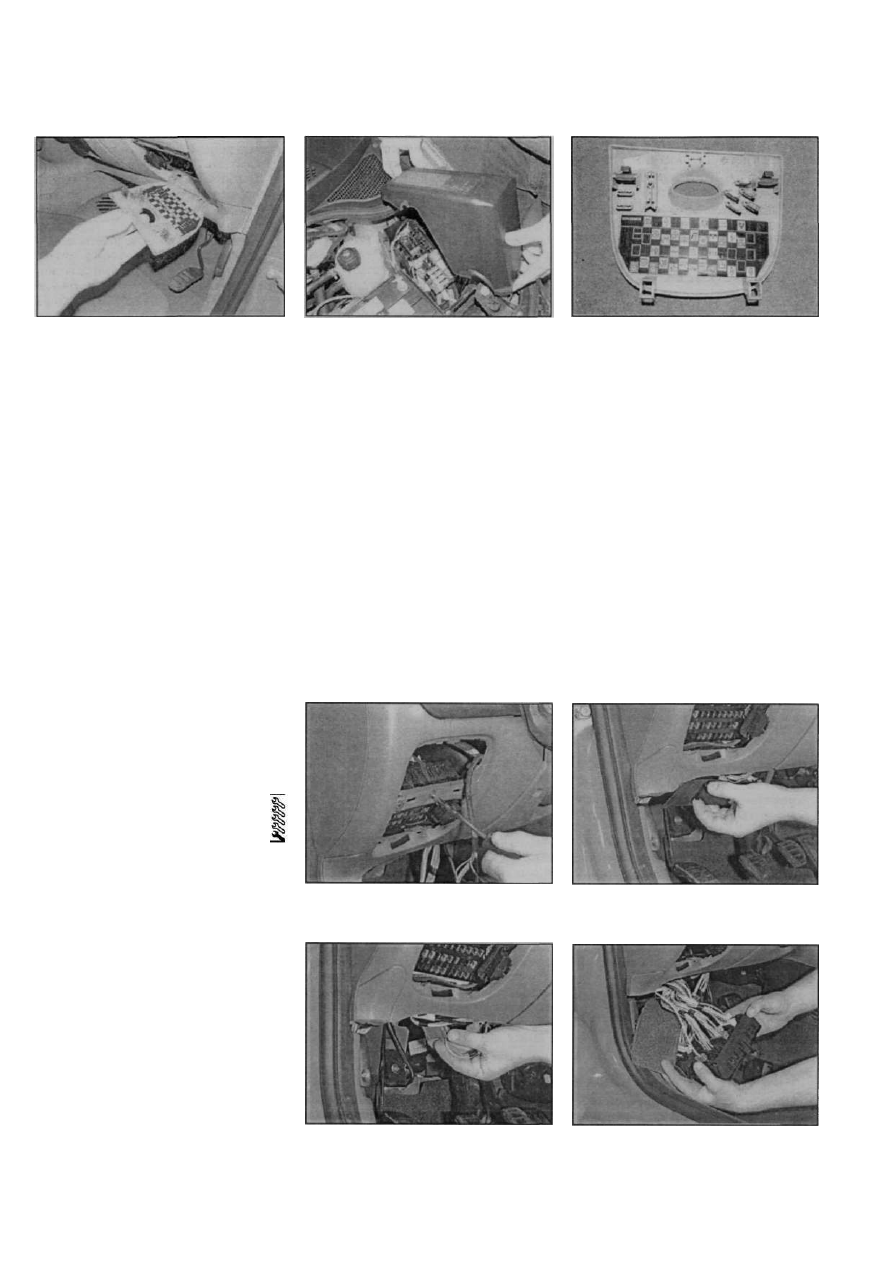

Рис. 3.8,а. Для получения доступа к ос­

новным предохранителям отверните винт

крепления...

Рис. 3.8.в. Отсоедините разъемы провод­

ки и открепите блок предохранителей...

Рис. 3.3 Пиктограммы цепей, защища­

емых предохранителями, нанесены на

внутренней стороне крышки

тех пор, пока предохранитель снова не

перегорит. Всегда пополняйте запас пре­

дохранителей, по одному каждого номина­

ла. Запасные предохранители крепятся к

крышке блока.

Реле

7. Основные репе установлены под лице­

вой панелью с водительской стороны, до­

полнительные реле установлены под капотом

в коробке предохранителей/ реле.
8. Чтобы получить доступ к основным реле,

снимите панель переключателей с води­

тельской стороны, как описано в парагра­

фе 4. Отверните винт крепления блока, под

лицевой панелью открепите пластиковую

защитную крышку в основании блока реле.

Освободите крепления и отсоедините четы­

ре разъема проводки от блока. Освободите

блок от боковых защелок, нажав на них

Рис. 3.8,б.... и открепите защитную крыш­

ку в основании блока

Рис. 3.8,г.... и снимите крышку, чтобы по­

лучить доступ к реле

Renault Megane

12 •4 Электрооборудование кузова

Рис. 4.2 Открепите крышку и ослабьте

винт крепления стойки переключателя

магнитолы на несколько витков

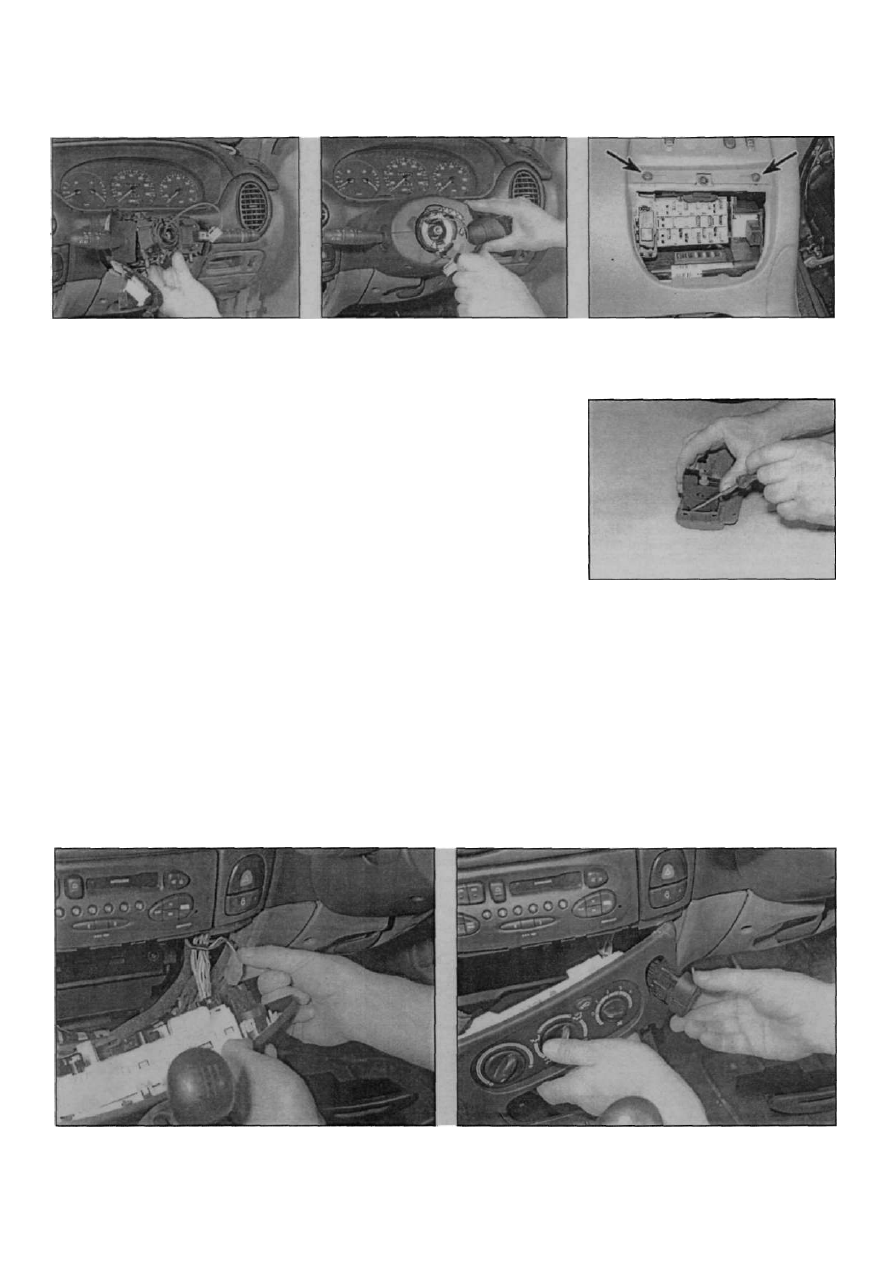

Рис. 4.3,а. Отверните винты крепления

(указаны стрелками] и снимите нижнюю

половинку кожуха рулевого вала...

Рис. 4.3,6. ... затем отверните винты и

снимите верхнюю половинку

вперед, и аккуратно выньте узел из-под

лицевой панели. Освободите зашелки и

снимите крышку (рис. 3.8,а - г). Установка -

обратная процедура.

9. Если в цепи или системе, управляемой

посредством реле, появляется неисправ­

ность, и есть подозрение на неисправность

реле, включите систему. Если реле функ­

ционирует, должны быть слышны щелчки,

говорящие о том, что на реле поступает пи­

тание. Если щелчки имеются, это говорит

или о неисправности исполнительной цепи,

или о неисправности исполнительных кон­

тактов реле. Если щелчков нет, значит или

реле неисправно, или оно не получает

питания по управляющей цепи. Чтобы найти

причину, замените реле заведомо исправ­

ным, но будьте внимательны - внешне

многие реле выглядят одинаково, но вы­

полняют разные функции.

10. Чтобызаменитьреле.преждеубедитесь

втом, что зажигание выключено. Репе просто

вынимаются из колодок и заменяются

новыми.

4 Выключатели -

снятие и установка

Примечание: Перед снятием любого вык­
лючателяпрежде отсоедините провод "мас­

сы" от аккумулятора (см. Отключение аккуму­

лятора в главе 5А) и отведите его в сторону.

Рис. 4.6,а. Снимите накладку-обрам­

ление выключателя (рулевое колесо для

ясности снято)...

Рис. 4.6,б.... и отверните винт крепления

выключателя

Выключатель зажигания/замок

зажигания

1. Вставьте ключ в замок зажигания и

поверните его так, чтобы освободить запор­

ное рулевое устройство.
2. Установите рулевое колесо таким

образом, чтобы был доступ кузлу управления

магнитолой. Открепите крышку выключателя

и ослабьте на несколько оборотов винт

крепления (рис. 4.2).
3. Отверните винты крепления и снимите

нижнюю накладку рулевой колонки. Отвер­

ните два винта крепления и снимите верхнюю

накладку рулевой колонки (рис. 4.3).
4. Отверните винты крепления и снимите

нижнюю крышку рулевой колонки с лицевой

панели.
5. Проследите проводку от выключателя и

отсоедините разъем проводки от общего

жгута (рис. 4.6).

6. Снимите пластиковую накладку (если

установлена) вокруг выключателя и отвер­

ните винт его крепления (рис. 4.6).
7. Вставьте ключ зажигания и поверните

его так, чтобы он расположился между

метками А и М. Удерживая ключ в таком

положении, нажмите на фиксатор и выньте

узел замка (рис. 4.7).

8. Установка - обратная процедура. Пра­

вильно укладывайте и крепите проводку.

Рис. 4.7 ,а. Вставьте ключ и поверните его

до совмещения с меткой, указанной

стрелкой (посередине между метками

АиМ)...

Рис. 4.7,б. ... надавите на фиксатор и

выньте выключатель [замок]

Рис. 4.10 Отверните винты крепления

и снимите подрулевой переключатель

с кронштейна

Renault Megane

Электрооборудование кузова 12 • 5

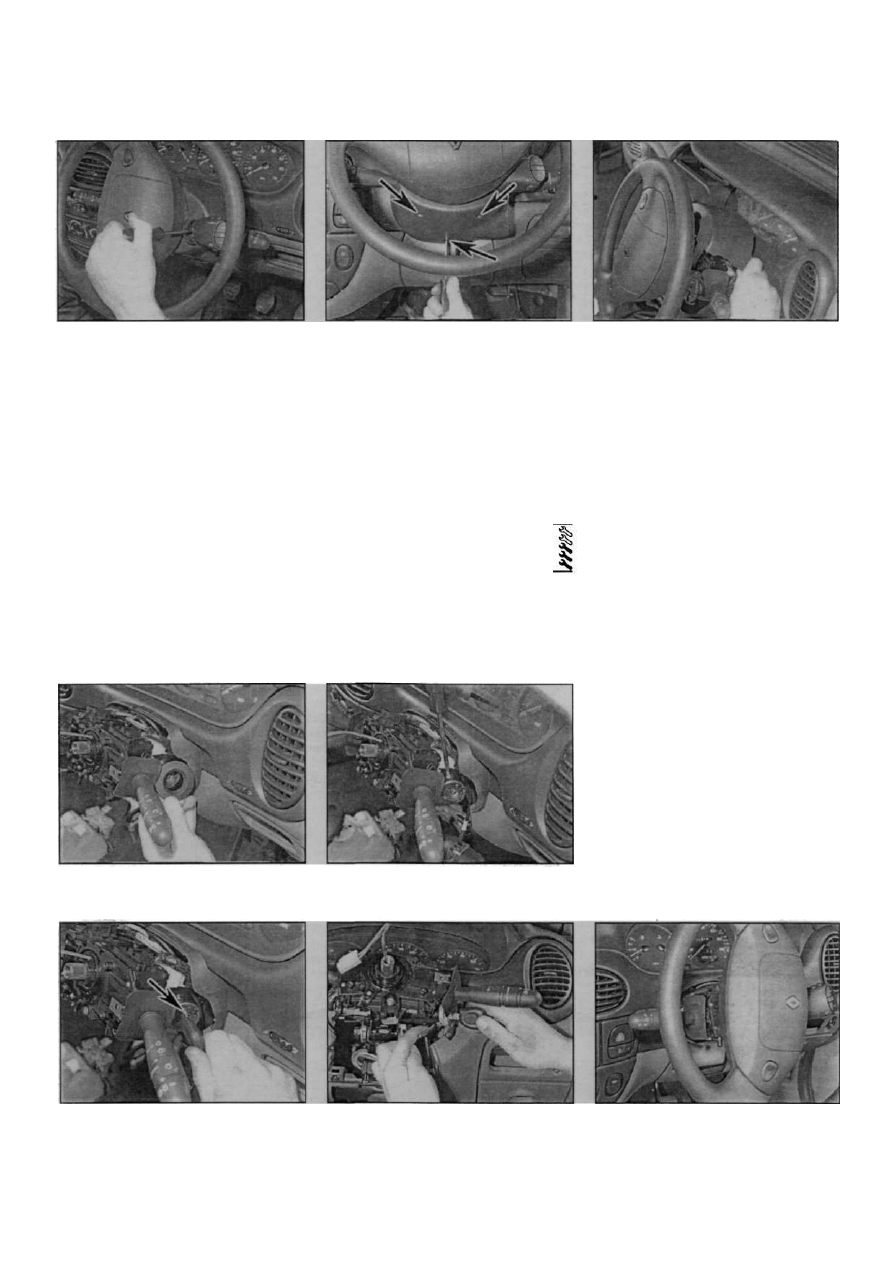

Рис. 4.11 Снятие узла подрулевого пере­

ключателя полностью

Подрулевые переключатели
Снятие

9. Снимите накладки рулевой колонки, как

описано в параграфах 1 и 3.
10. Чтобы снять индивидуально какой-либо

переключатель, отсоедините разъем про­

водки от узла переключателей, отверните

винты крепления и снимите переключате­

ли с кронштейна (рис. 4.10).

11. Чтобы снять весь переключатель с

кронштейном, прежде потребуется снять

рулевое колесо, как описано в главе 10. От­

верните винт крепления стойки управле­

ния магнитолой и отведите ее в сторону.

Отсоедините от переключателей проводку,

ослабьте на несколько оборотов стяжной

винт хомута и ослабьте хомут, слегка

постучав по винту. Теперь узел можно снять

с рулевой колонки (рис. 4.11).
12. Установка - обратная процедура. Пра­

вильно присоединяйте разъемы. Если сни­

мался весь подрулевой переключатель, пе­

ред установкой рулевого колеса убедитесь в

том, что стержни ручек переключателей

правильно расположены по отношению к

накладкам. Откорректировать положение

можно, ослабив стяжной хомут и развернув

узел на рулевой колонке (рис. 4.12].

Рис. 4.12 Если снимется весь узел пере­

ключателя, совместите его рычаги с от­

верстиями в кожухе и затяните стяжной

винт хомута.

Переключатели на лицевой

панели с водительской стороны

13. Снимите крышку коробки предохрани­

телей под лицевой панелью, затем отверните

винты крепления панели переключателей

(рис. 4.13).

14. Снимите панель переключателей с ли­

цевой панели, отсоедините разъемы провод­

ки. Переключатели с панели можно снимать

по одному (рис. 4.14).

15. Установка - обратная процедура.

Центральные переключатели

лицевой панели

16. Как описано в главе 3, снимите с лице­

вой пане ли блок управления отопителем. Пол­

ностью снимать панель необходимости нет,

лишь настолько, чтобы можно было снять

соответствующий переключатель.

17. Сдавите защелки и выньте соответ­

ствующий переключатель, отсоединив его

от разъема проводки (рис. 4.17].

18. Установка - обратная процедура.

Рис. 4.13 Снимите крышку блока предо­

хранителей и отверните винты крепления

(указаны стрелками)

Рис. 4.14 Переключатель можно откре­

пить и снять с панели

Передние переключатели

центральной консоли

Все модели кроме Scenic

19. Аккуратно открепите панель переклю­

чателей и снимите ее с центральной консо­
ли, отсоединив разъемы проводки
20. Отверните винты крепления и снимите
переключатель с панели.
2 1 . Установка - обратная процедура.

Рис. 4.17,а. Снимите панель управления отопителем и отсое­

дините разъем проводки...

Рис. 4.17,б.... открепите узел переключателя

Renault Megane

12 • 6 Электрооборудование кузова

Модели Scenic

22. Под лицевой панелью отверните болт

крепления правого дефлектора системы

вентиляции. Отклоните переднюю часть

дефлектора вниз, чтобы освободить фикси­

рующий выступ и переместите его вперед,

чтобы отцепить задний язычок. Также

снимите и левый дефлектор.
23. Отвернув два винта, снимите панель

переключателей центральной консоли.

Разверните панель вверх, чтобы освободить

защелки и направляющие штифты вдоль

верхнего края, затем снимите блок, отсо­

единив разъемы проводки.
24. Чтобы снять переключатели задних

стеклоподъемников, нажмите на четыре

выступа и вытолкните переключатель из

панели. Чтобы снять оставшиеся переклю­

чатели, отверните два болта крепления.
25. Установка - обратная процедура.

Рис. 4.30.б.... и открепите узел от панели

обивки

Задние переключатели

центральной консоли

26. Аккуратно открепите панель переклю­

чателей от центральной консоли и отсое­

дините разъемы. Разъемы окрашены для

идентификации. Левый - зеленый, правый -

серый.
27. Сожмите защелки и выньте переклю­

чатели, запомнив их расположение.
28. Установка - обратная процедура.

Дверные переключатели

29. На моделях Megane, как описано в

параграфе 20, снимите дверной гром­

коговоритель. Отверните винты крепления и

снимите карман для карт, подняв его вверх,

отсоединяя разъемы проводки по мере

получения доступа.
30. На моделях Scenic отверните винт

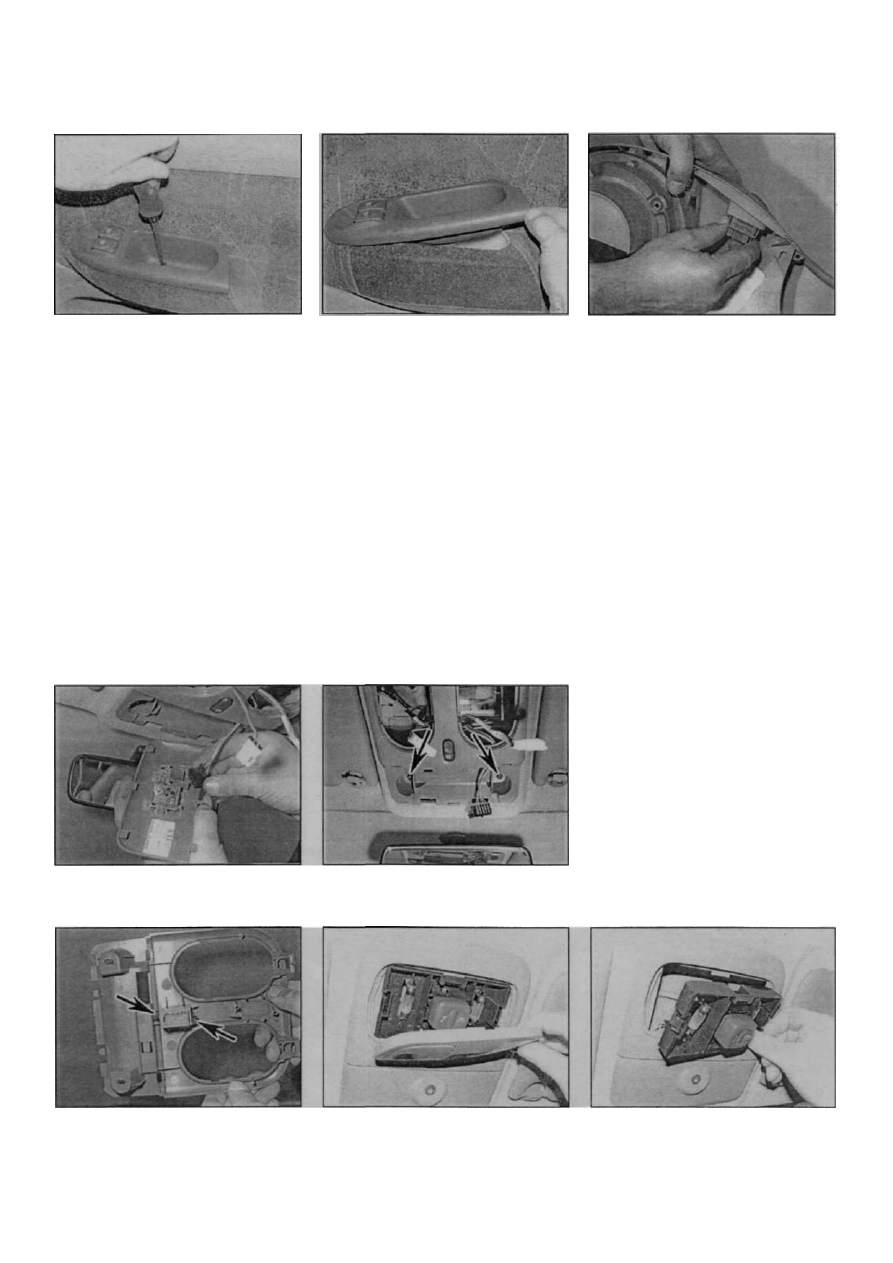

Рис. 4.34 Снимите пластиковую крышку

с потолочной консоли и отсоедините

разъем проводки

Рис. 4.35,а. отверните винты крепления

(указаны стрелками] и открепите кон­

соль, отсоединив разъемы проводки

Рис. 4.31 Сдавите зашелки и выньте

переключатель

крепления и открепитеузел переключателей

с панели обивки двери, отсоединяя разъемы

проводки по мере получения доступа (рис.

4.30.а, б).

3 1 . Переключатели можно снимать по

отдельности, сжав защелки и вынув его (рис.

4.31).
32. Установка - обратная процедура.

Переключатели потолочной

консоли

33. Переключатели освещения встроены в

фонари (см. параграф 6). Переключатель

люка снимается следующим образом.
34. Сдвиньте вперед пластиковую крышку с

передней части потолочной консоли (рис.

4.34).
35. На моделях Megane отверните винты

крепления и снимите консоль с крыши,

отсоединяя разъемы проводки по мере

получения доступа. Отверните винты креп­

ления, чтобы снять переключатель сконсоли

(рис.4.35,а,б).
36. На моделях Scenic открепите крышку

вокруг переключателя и снимите узел

переключателя (рис. 4.36,а, б).
37. Установка - обратная процедура.

Переключатели сидений

38. Аккуратно поддев, снимите панель

переключателей сбоку сиденья и отсое­

дините ее от разъемов проводки.
39. Для установки присоедините разъем и

закрепите переключатель на своем месте.

Рис. 4.35,б. Переключатель люка в крыше Рис. 4.36,а. Снимите крышку...

крепится к консоли двумя винтами (ука­

заны стрелками]

Рис. 4.36,б.... и снимите узел переклю­

чателя

Renault Megane

Рис. 4.30,а. Отверните винты крепления...
