Peugeot Partner (B9). Руководство - часть 503





Отсоедините разъем ( в "c").

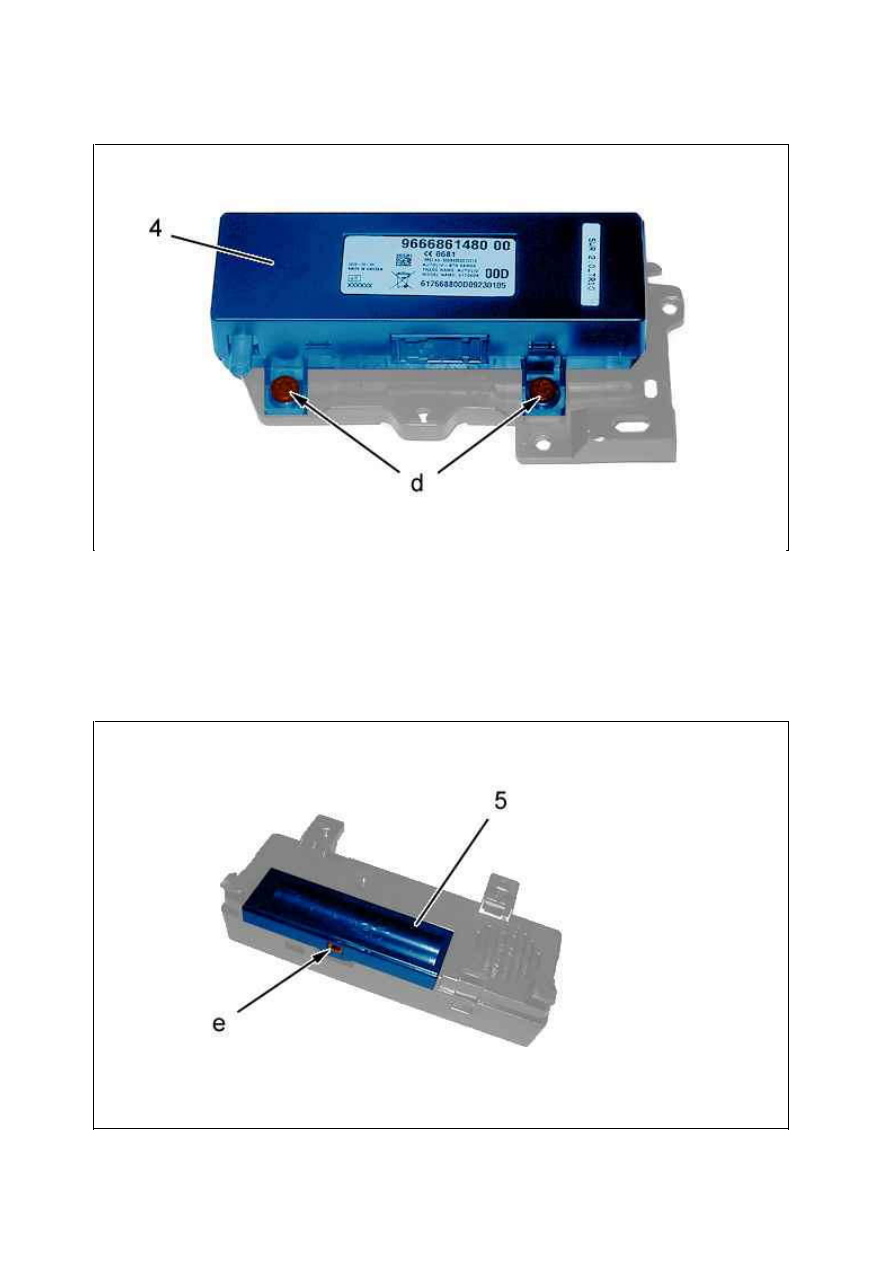

Отсоедините и снимите : Автономный телекоммуникационный блок (4) ( в "d").

3.3. Элемент питания : Блок автономной телекоммуникационной системы

ПРИМ ЕЧАНИЕ

:  Использовать  диагностический  прибор  для  измерения  времени  соединения,

обеспечиваемого элементом питания (Блок автономной телекоммуникационной системы).

Рисунок : D5AG035D

Рисунок : D5AG036D

18.01.2012

Отсоедините крышку (5) ( в "e").
Снимите крышку (5).

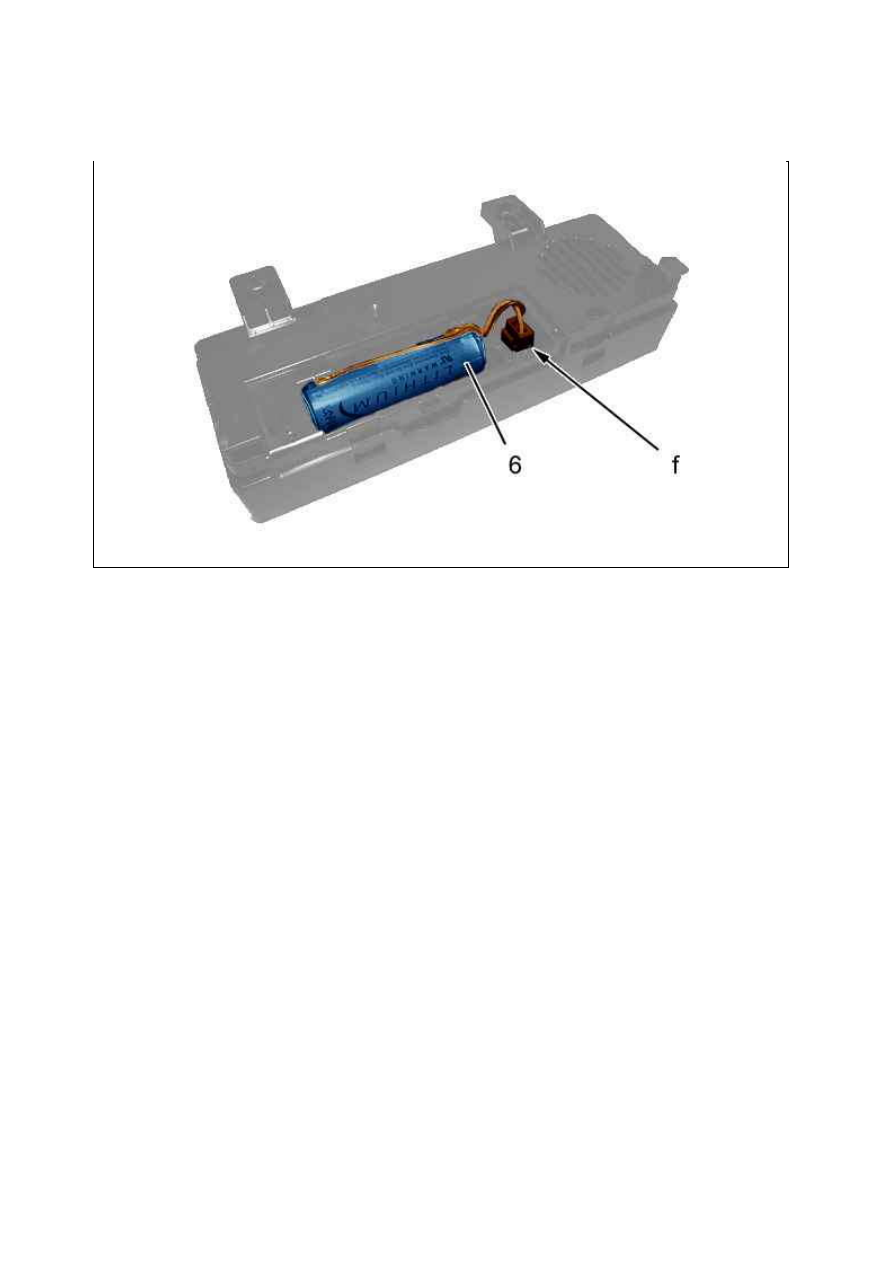

Отсоедините разъем ( в "f").
Снимите : Элемент питания (6) (Блок автономной телекоммуникационной системы).

4. Снятие ( с правым расположением рулевого колеса)

Выполнить аналогичные работы.

5. У становка

Установка производится выполнением операций по снятию в обратном порядке.
Подсоедините обратно аккумуляторную батарею.

ПРИМ ЕЧАНИЕ

:  При  замене  автономного  телекоммуникационного  блока  (4)  :  Выполнить

инициализацию с помощью диагностического прибора .

Проверьте функционирование электрооборудования.

Рисунок : D5AG037D

18.01.2012

СНЯТИЕ ­ У СТАНОВК А : АНТЕННА АВТОМ ОБИЛЬНОГО

РАДИОПРИЕМ НИК А/БЛОК  АНТЕННЫ АВТОМ ОБИЛЬНОГО РАДИОПРИЕМ НИК А

ОБЯЗАТЕЛЬНО

Соблюдайте чистоту и правила безопасного выполнения работ

1. Предварительные операции

Снять консоль крыши

.

2. Снятие

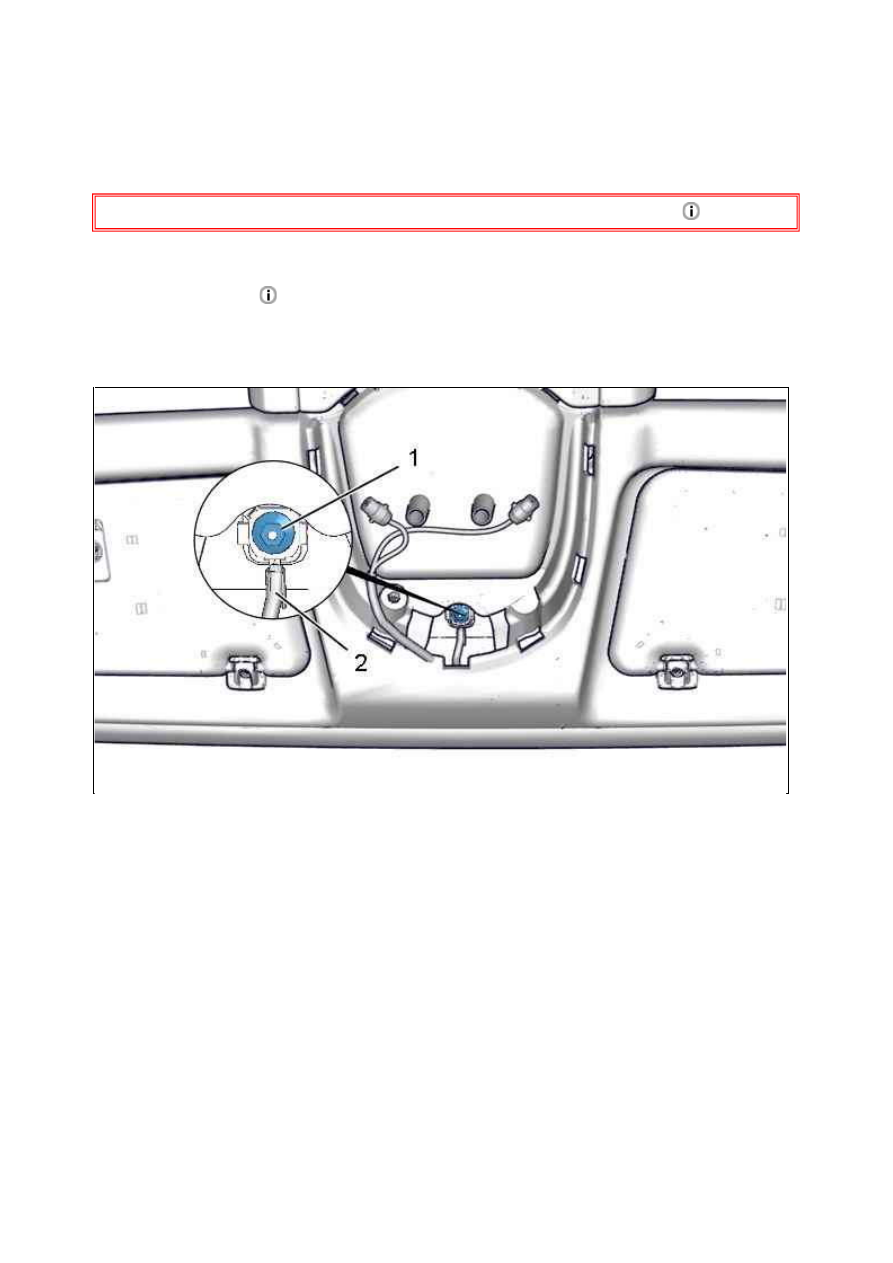

Отвернуть гайку (1).
Отделите : Кабель антенны (2).

Рисунок : D5AM02WD

18.01.2012

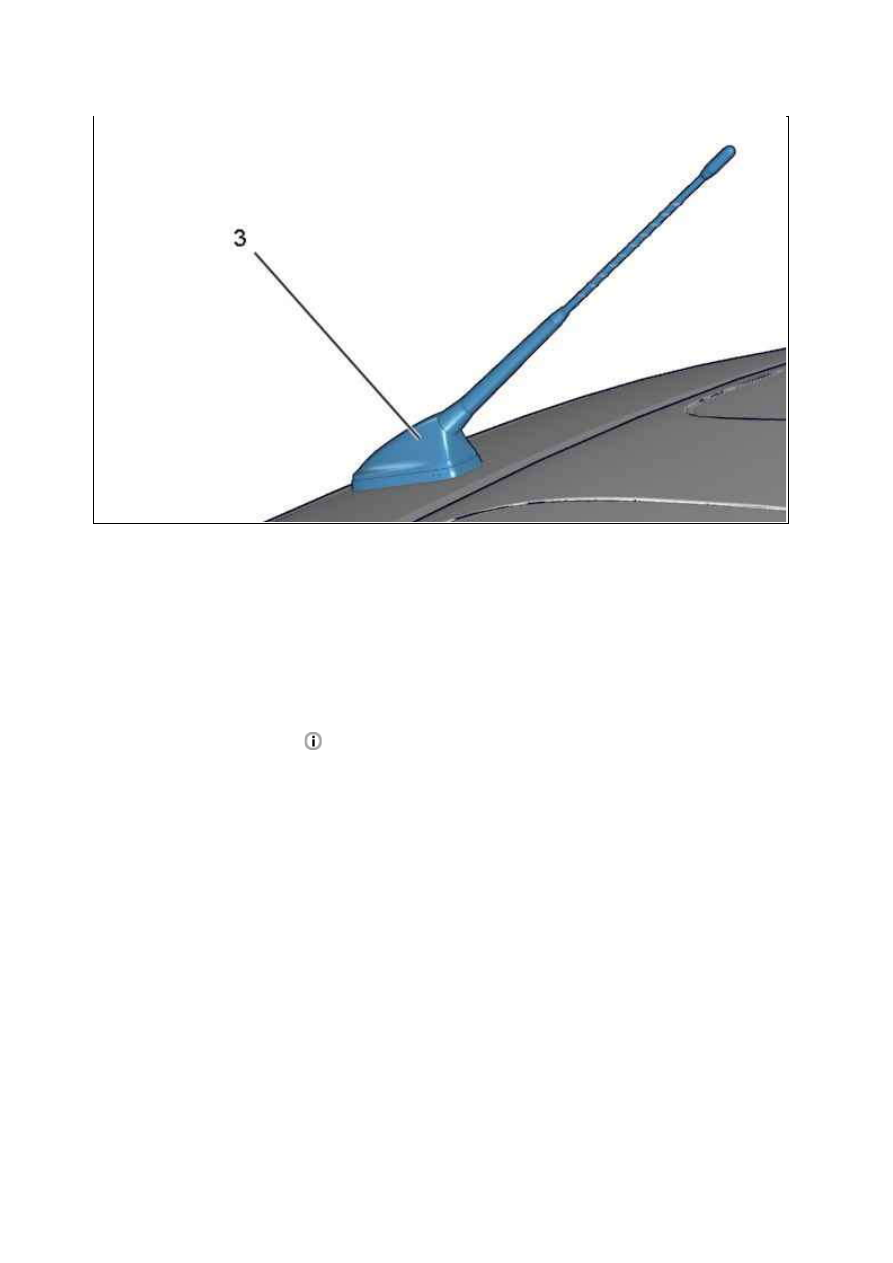

Отделить и снять в сборе основание и несимметричный вибратор антенны (3).

3. У становка

ПРИМ ЕЧАНИЕ :  На  версиях  с  многофункциональной  крышей  проверить  состояние  плоскости  массы,
образованной алюминиевой лентой с клейким слоем.

Установка производится выполнением операций по снятию в обратном порядке.
Проверьте функционирование автомобильного радиоприемника.
Проверить герметичность основания антенны.
Установите :

К онсоль потолка

.

Проверить работу снятых элементов.
Момент затяжки гайки (1) : 0,6 ± 0,1 дН.м.

Рисунок : D5AM02XD

18.01.2012
