Peugeot Partner (B9). Руководство - часть 501

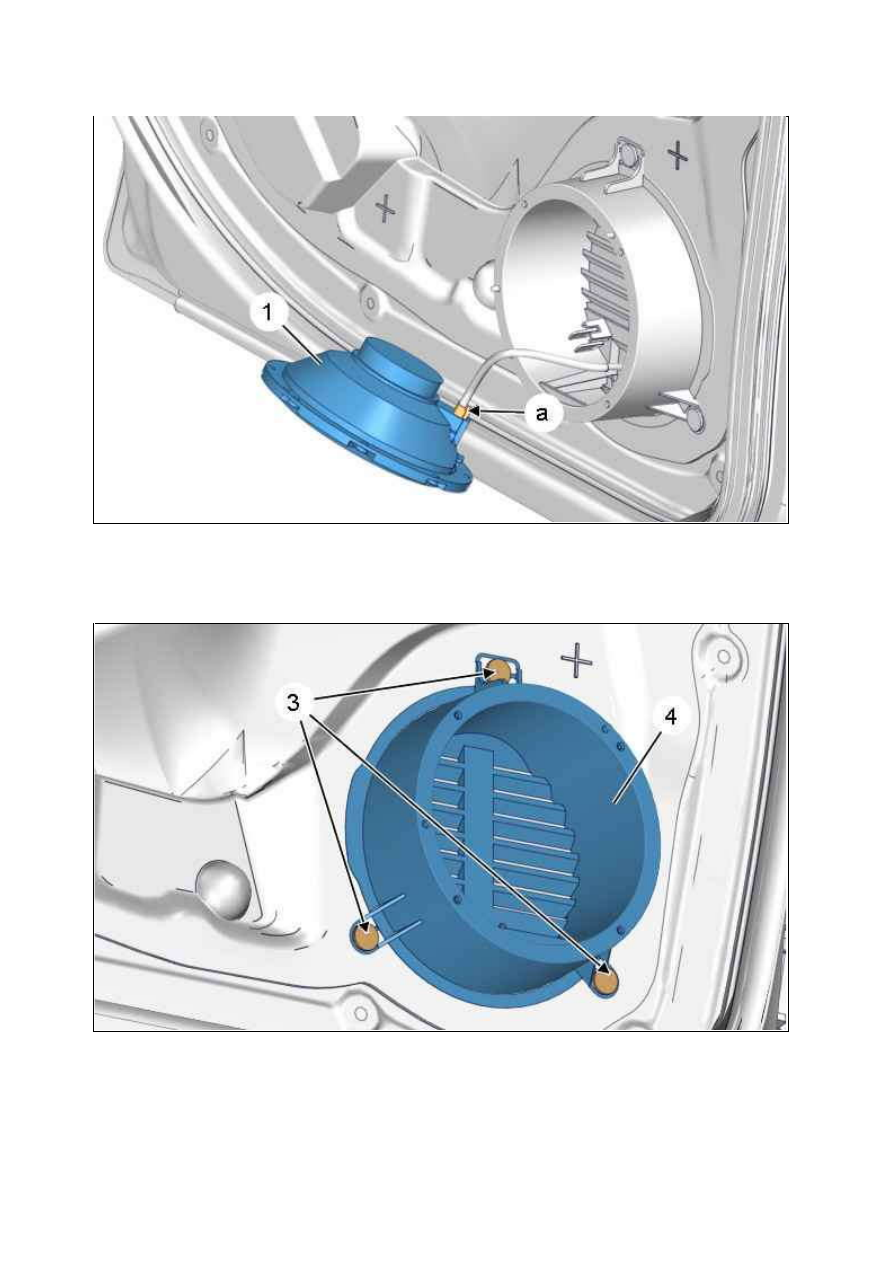

Отсоедините разъем  (в "a").
Снимите динамик(1).

Срезать стержни заклепок , прежде чем начать сверление.
Высверлите головки заклепок (3) ; Сверлом диаметром 6 мм.
Снимите : Опору динамика (4).
Высверлить остальные заклепки.

ПРИМ ЕЧАНИЕ : Удалить остатки заклепок из нижней части двери с помощью пылесоса.

Рисунок : D5AM03ED

Рисунок : D5AM03FD

18.01.2012

1.2. задних динамика

Снимите :



болтов (5)



Громкоговоритель (6)

1.3. Высокочастотный динамик приборной панели

Снимите :

К ронштейн задней полки

.

Рисунок : D5AM03GD

18.01.2012

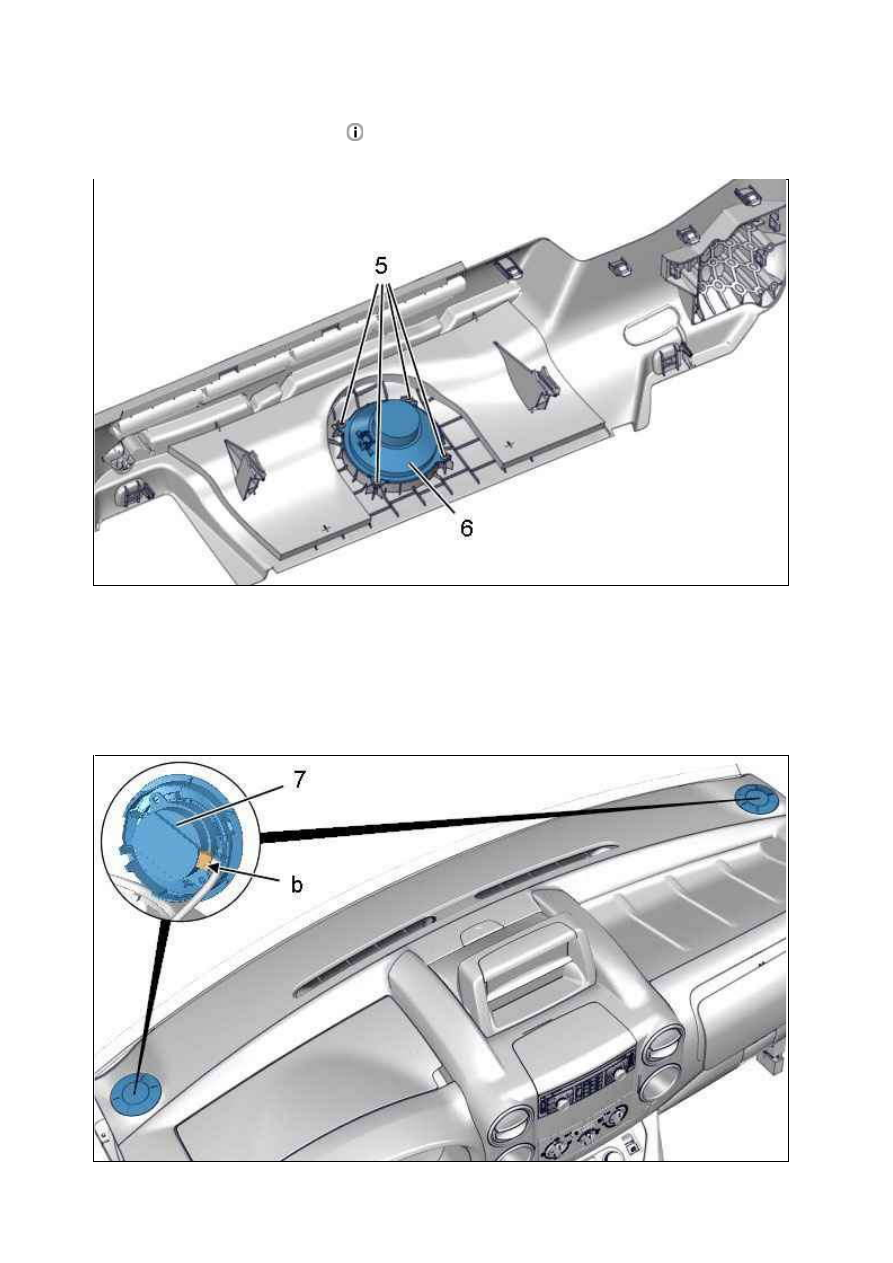

Отсоединить : Высокочастотные динамики панели управления (7) ; При помощи тонкой отвертки.
Отсоединить : Высокочастотные динамики панели управления (7) (в "b").
Снимите : Высокочастотные динамики панели управления (7).

2. У становка

ВНИМ АНИЕ : Систематически заменять неисправные фиксаторы.

ВНИМ АНИЕ : Обеспечить герметичность кронштейна динамика (1), (6).

Установка производится выполнением операций по снятию в обратном порядке.
Проверьте функционирование электрооборудования.

Рисунок : C5FM0NDD

18.01.2012

СНЯТИЕ ­ У СТАНОВК А : АВТОМ АГНИТОЛЫ

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Инструменты

2. Снятие

Отсоединить аккумуляторную батарею

.

2.1. Автомагнитола (RT)

инструмент

Номер (реферанс)   Обозначение

Рисунок : E5AG03IT

[9021­T]

Ш пильки

Рисунок : C5FM0HJD

18.01.2012
