СНЯТИЕ ­ У СТАНОВК А : РУ ЛЕВАЯ К ОЛОНК А

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Снятие

Отсоединить аккумуляторную батарею .
Снимите :



Подушку безопасности водителя



Рулевое колесо



Подрулевые рычаги выключателей

Снимите :



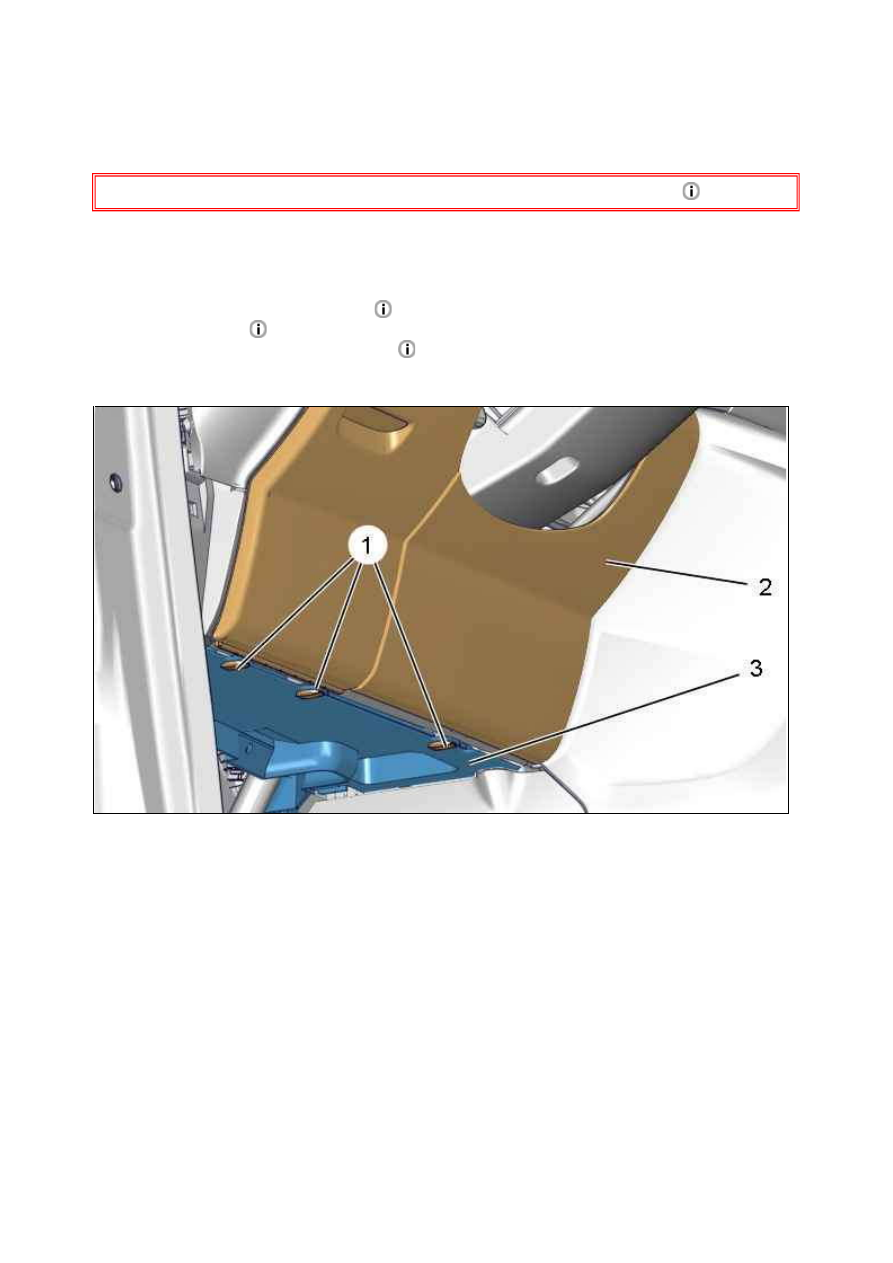

зажима (­ов) (1)



Обивку (3)



Нижняя обшивка (2)

Рисунок : C5FM0PHD

18.01.2012

Снимите :



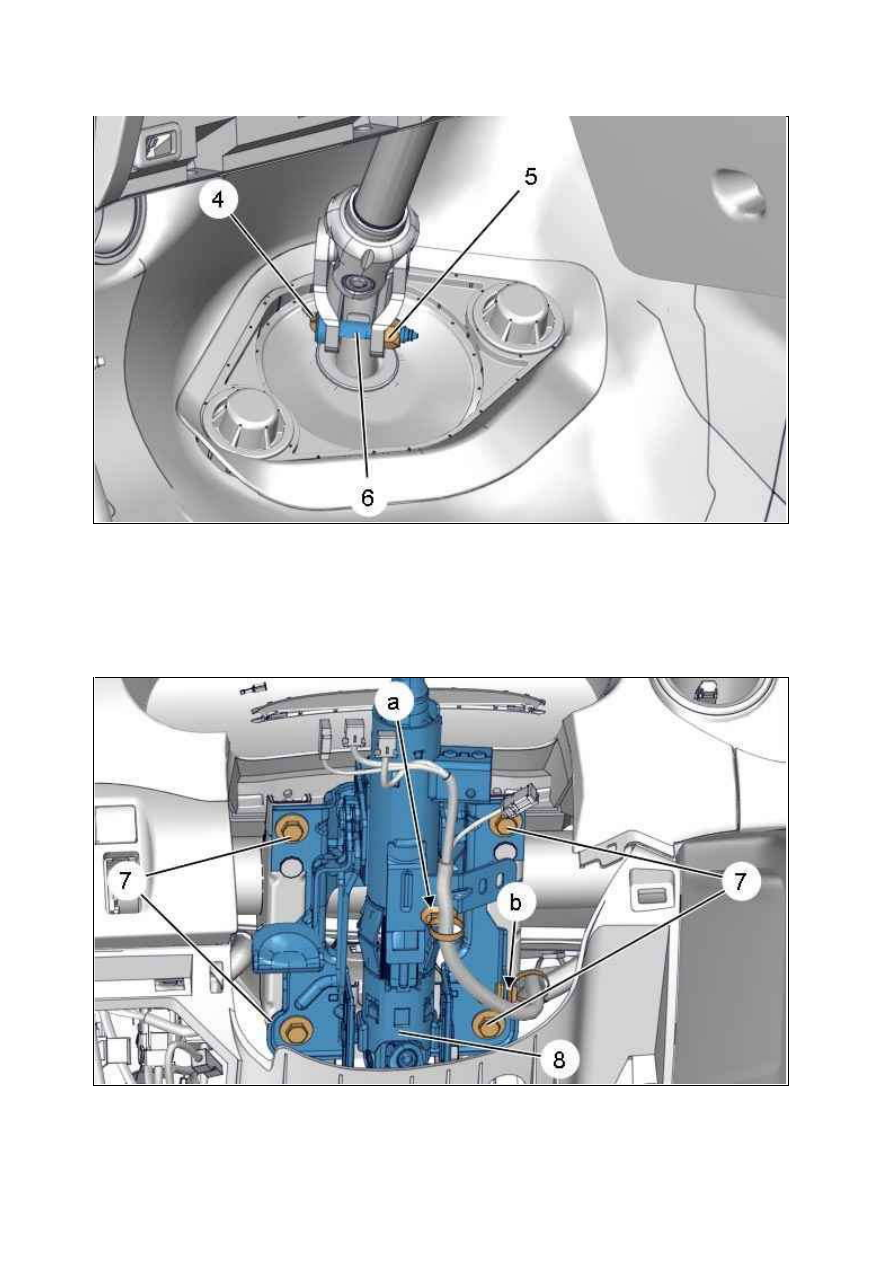

Гайку (5)



Болт (6) ; Сдвинуть зажим (4)

Отсоединить рулевую колонку от клапана усилителя рулевого управления .

Отстегните жгут проводов  (в "a", "b").
Снимите :



болтов (7)

Рисунок : B3EM098D

Рисунок : B3EM099D

18.01.2012



Рулевую колонку (8)

2. У становка

Установите :



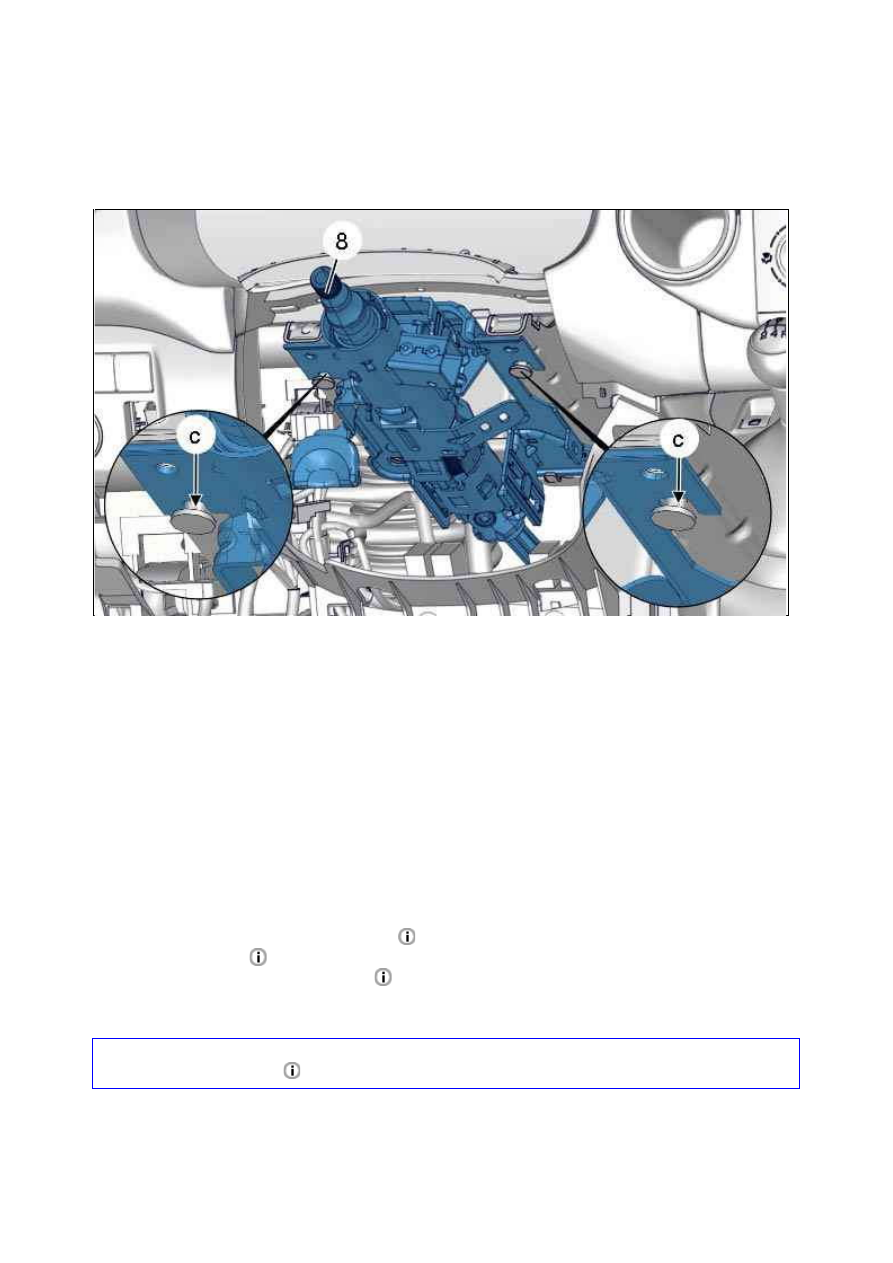

Рулевую колонку (8) на выступы (в "c")



болтов (7) ; Затяните моментом 2 ± 0,5 дН.м

Прикрепите жгут проводов  (в "a", "b").
Присоединить рулевую колонку к клапану усилителя рулевого управления .
Установите :



Болт (6)



Гайку (5) ; Затяните моментом 2 ± 0,5 дН.м

ПРИМ ЕЧАНИЕ : Проверить наличие болта (6) в зажиме.

Установите :



Нижняя обшивка (2)



Обивку (3)



зажима (­ов) (1)



Подрулевые рычаги выключателей



Рулевое колесо



Подушку безопасности водителя

Подсоедините обратно аккумуляторную батарею.

ВНИМ АНИЕ

:

Выполните  операции,  которые  необходимо  выполнить  после  снятия

аккумуляторной батареи

.

Рисунок : C5FM0PJD
