Peugeot Partner (B9). Руководство - часть 498

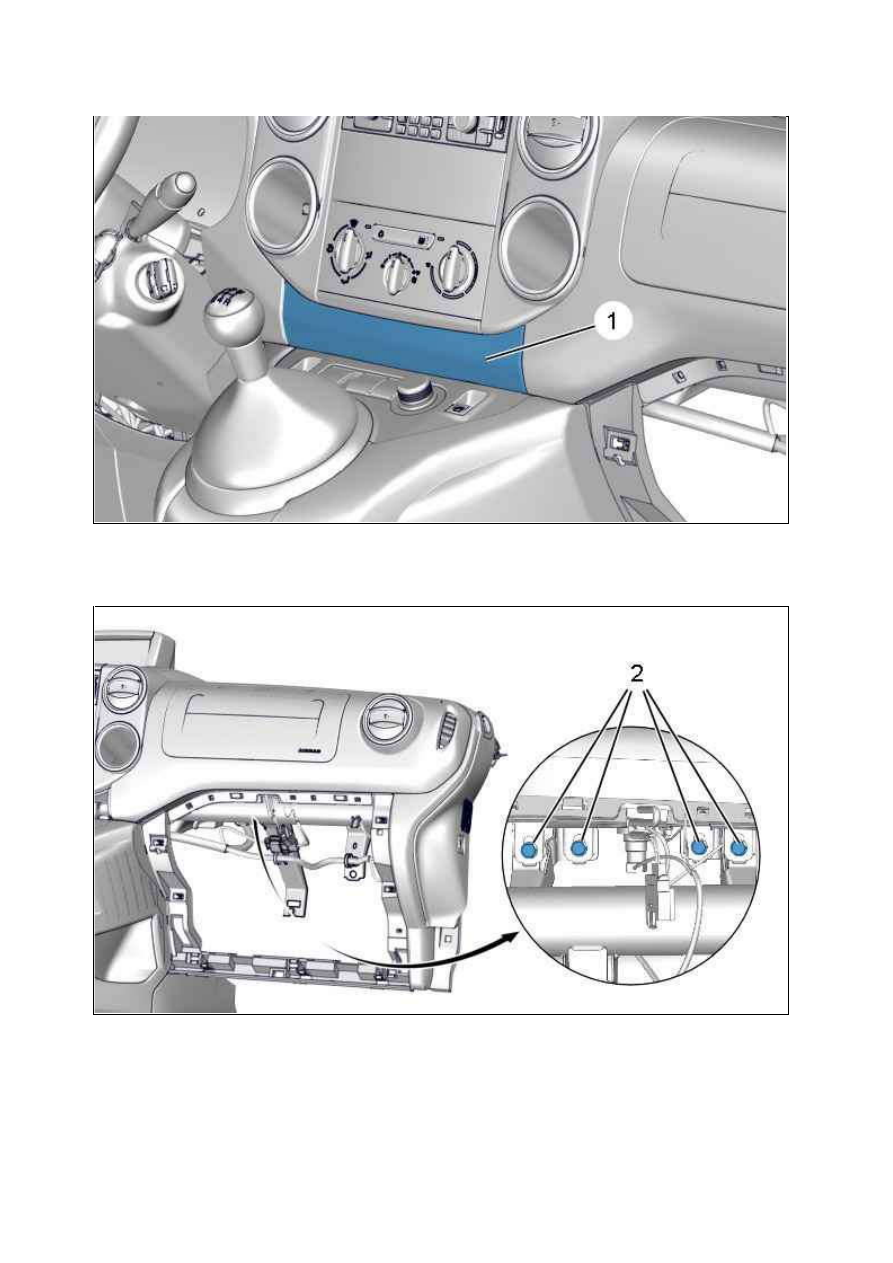

Отсоедините и снимите : Обивку (1) ; С помощью приспособления [1].

Отвернуть болты (2).

Рисунок : C5FM0NYD

Рисунок : C5JM0FJD

18.01.2012

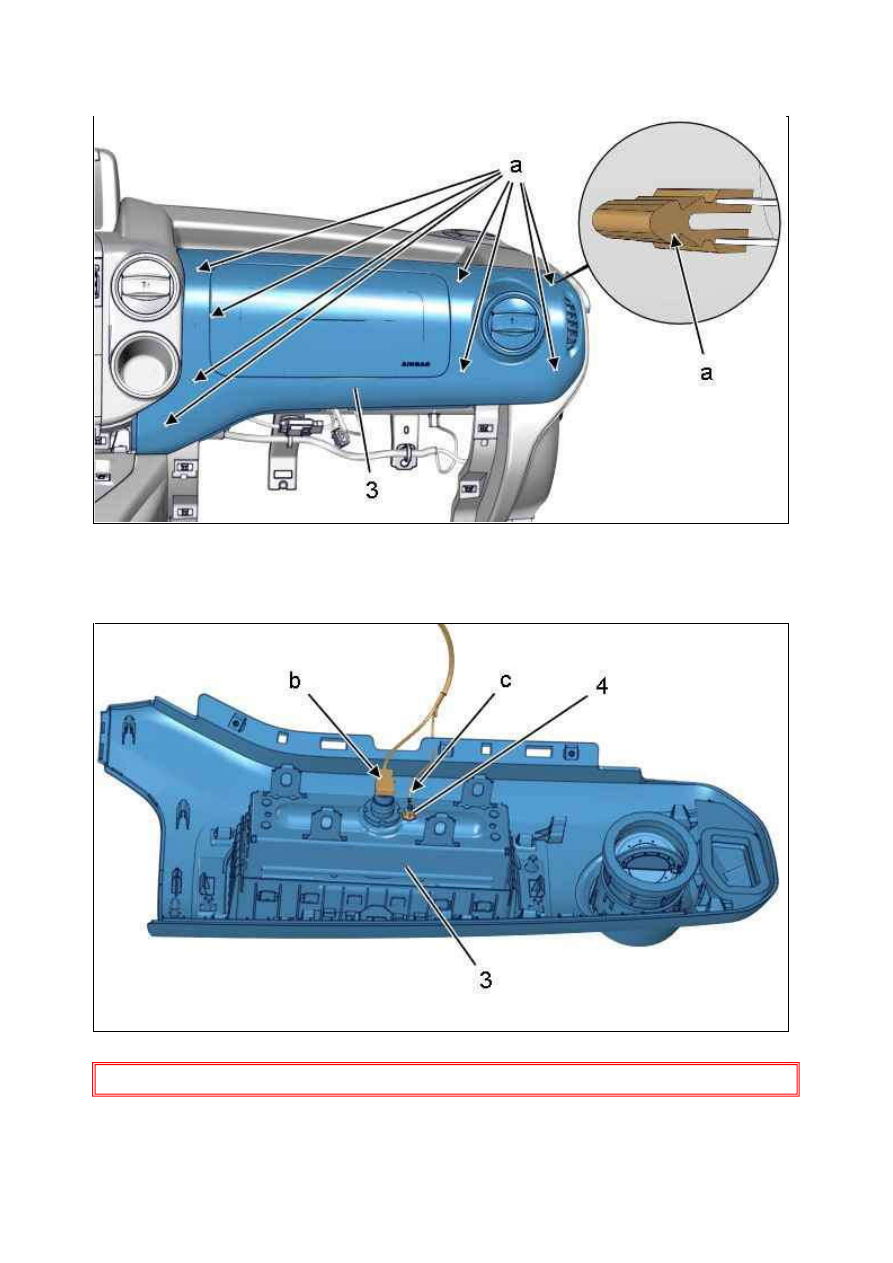

Отсоединить : Фиксаторы ( в "a") ; С помощью приспособления [1].
Отделите : Панель подушки безопасности пассажира (3) в сборе.

ОБЯЗАТЕЛЬНО : При снятии подушки безопасности в первую очередь отсоедините разъем питания.

Отсоедините разъем  (в "b").
Отвернуть гайку (4).
Отсоединить провод массы  (в "c").

Рисунок : C5FM0NZD

Рисунок : C5FM0P0D

18.01.2012

Снимите : Панель подушки безопасности пассажира (3) в сборе.

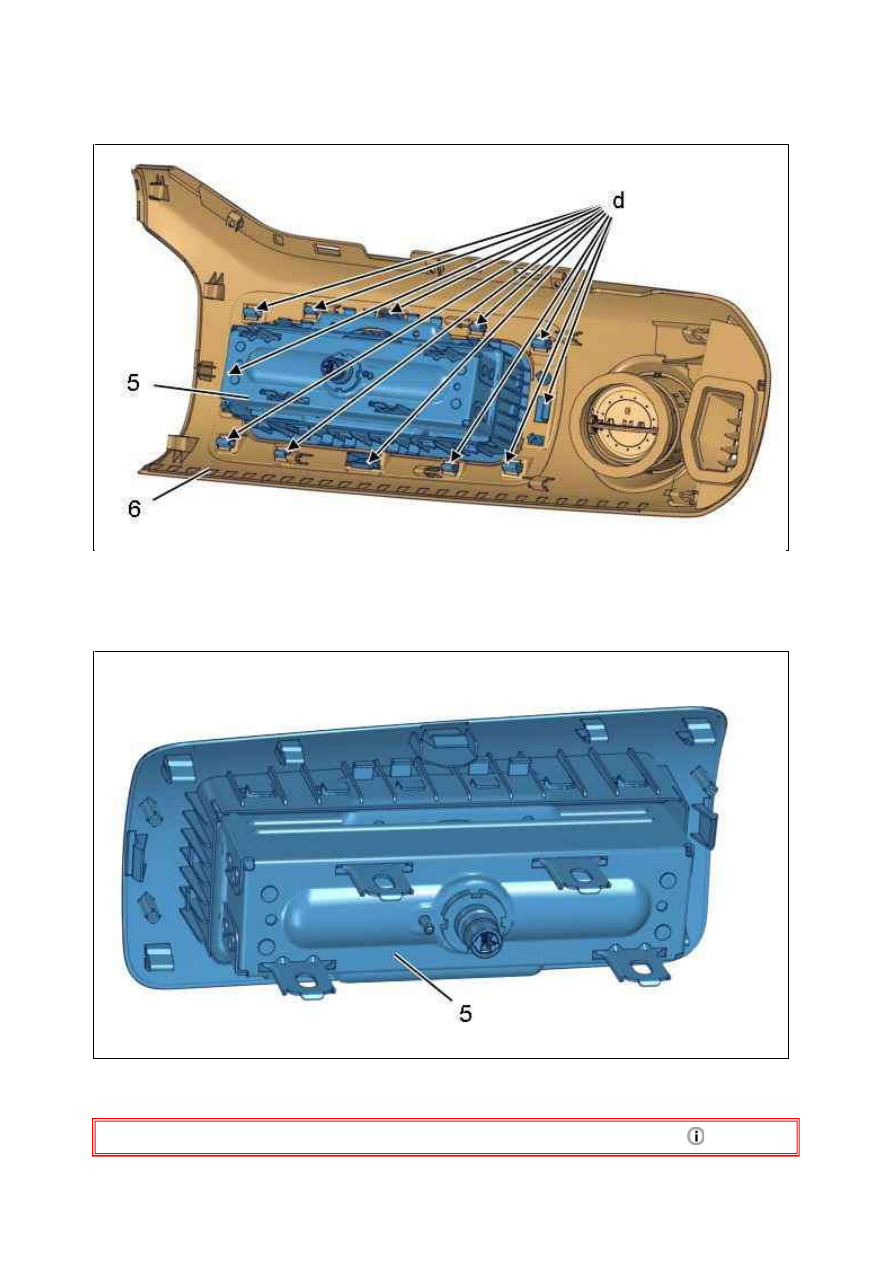

Отсоединить : Фиксаторы ( в "d") ; С помощью приспособления [1].
Отделите : Подушку безопасности пассажира (5) от панели (6).

Снимите : Подушка безопасности пассажира (5).

ОБЯЗАТЕЛЬНО :

Примените процедуру разрушения пиротехнических элементов

.

Рисунок : C5JM0FKD

Рисунок : C5JM0FLD

18.01.2012

ОБЯЗАТЕЛЬНО :

После срабатывания подушек безопасности и ремней безопасности заменить

пиротехнические элементы

.

3. У становка

ОБЯЗАТЕЛЬНО : При установке подушки безопасности в первую очередь подключите разъем "массы".

ВНИМ АНИЕ :  Перед  снятием  подушки  безопасности  (5)  :  Проверить  состояние  фиксаторов  (  в  "d")  ;
Замените : Подушка безопасности пассажира (5) (при необходимости).

ВНИМ АНИЕ :  Перед  снятием  подушки  безопасности  (5)  :  Проверить  состояние  фиксаторов  (  в  "a")  ;
Замените : Обивку (6) (при необходимости).

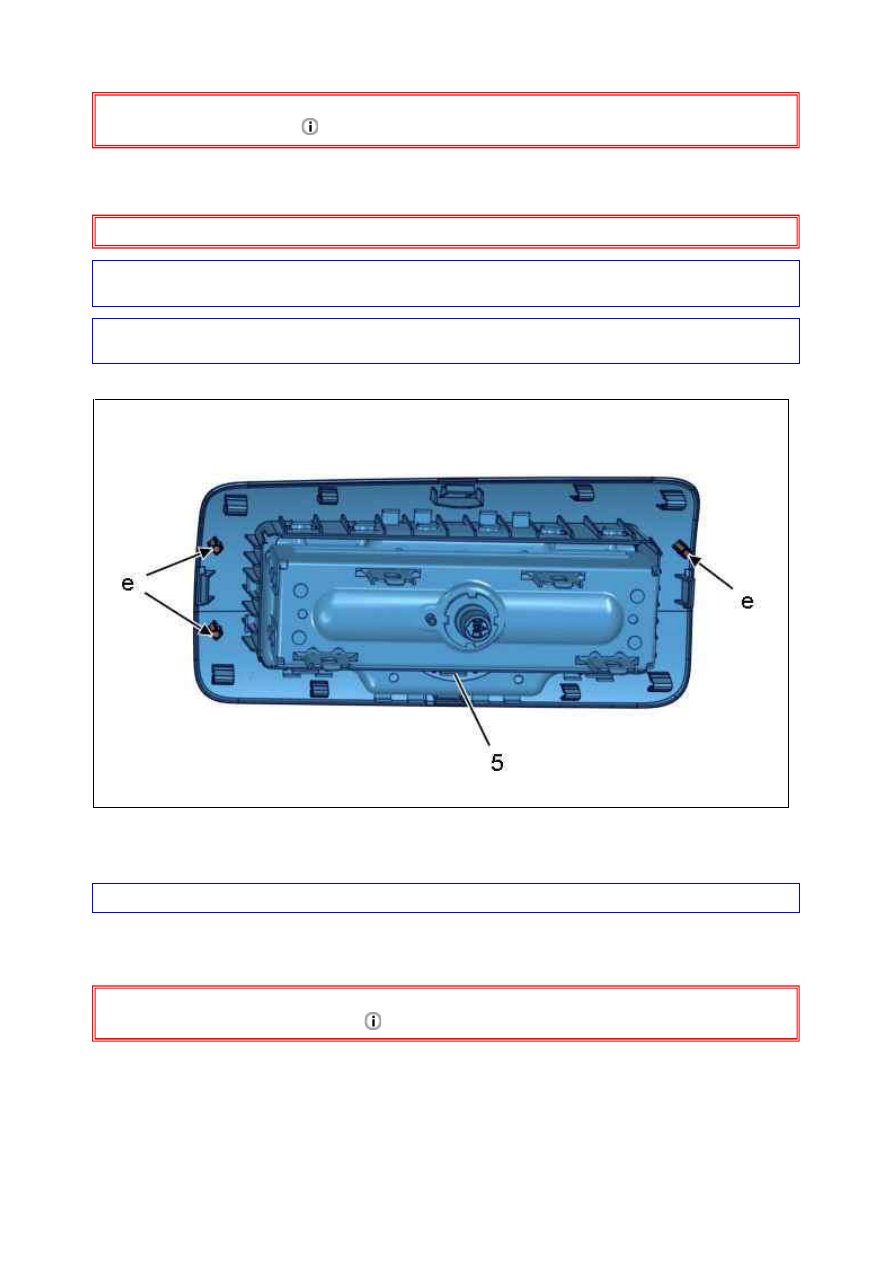

Закрепить подушку безопасности (5) с помощью монтажных направляющих ( в "e").
Закрепить в фиксаторах : Подушка безопасности пассажира (5).

ВНИМ АНИЕ : Убедиться, что подушка безопасности (5) надежно закреплена в панели (6).

Продолжайте монтаж в порядке, обратном разборке.
Затянуть болты (2) моментом 0,8 дН.м .
Подсоедините обратно аккумуляторную батарею.

ОБЯЗАТЕЛЬНО :

Выполнить  процедуру  отключения  централизованной  системы  подушек

безопасности и ремней безопасности

.

Включить зажигание (При неработающем двигателе).
Проверьте функционирование сигнализатора подушки безопасности на панели приборов.

ПРИМ ЕЧАНИЕ : Визуальный сигнализатор включается на 6 ­ 8 секунд, затем выключается.

Если сигнализатор остается включенным, считать коды ошибок.
Установите :

Рисунок : C5JM0FMD

18.01.2012
