СНЯТИЕ ­ У СТАНОВК А : БОК ОВАЯ ПОДУ Ш К А БЕЗОПАСНОСТИ (ПЕРЕДНЕГО

СИДЕНЬЯ)

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

ОБЯЗАТЕЛЬНО

:

Соблюдать  правила  безопасности  при  работе  с  пиротехническими

устройствами

.

ОБЯЗАТЕЛЬНО :

Выполнить  процедуру  отключения  централизованной  системы  подушек

безопасности и ремней безопасности

.

ВНИМ АНИЕ :  Разблокировать  электрические  разъемы  перед  их  отключением.  При  подключении
соблюдать прокладку и крепление электрических жгутов.

ВНИМ АНИЕ :  Отключить  электрические  жгуты,  не  прилагая  усилий  ни  к  электрическим  жгутам,  ни  к
электрическим разъемам (Запрещается тянуть за электрические жгуты).

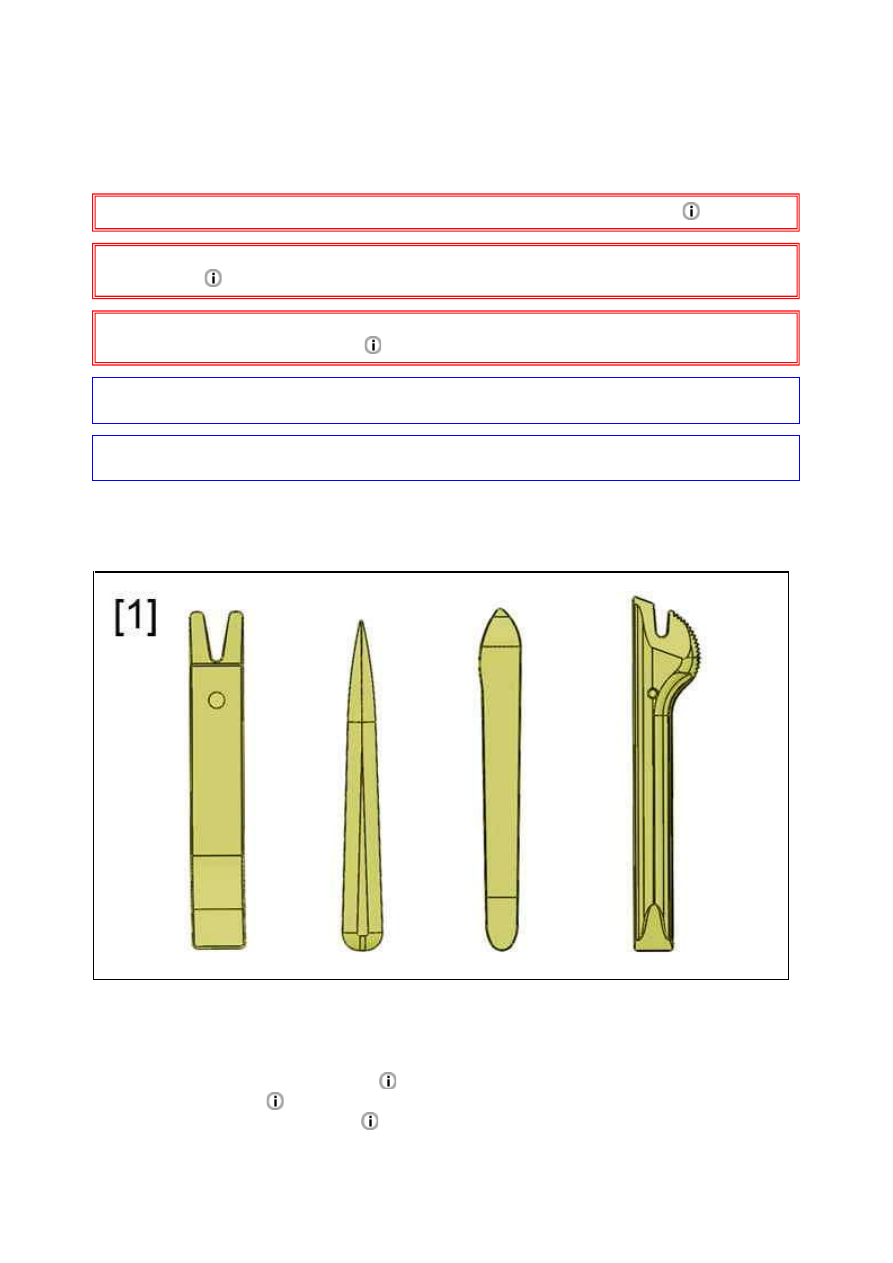

1. Инструменты

[1] Приспособление для снятия обшивки (­).1350­ZZ.

2. Снятие

Отсоединить аккумуляторную батарею

.

Снять переднее сиденье

.

Освободить набивку спинки сиденья

(Переднего сиденья).

Рисунок : E5AP30WD

18.01.2012

ОБЯЗАТЕЛЬНО : При снятии подушки безопасности в первую очередь отсоедините разъем питания.

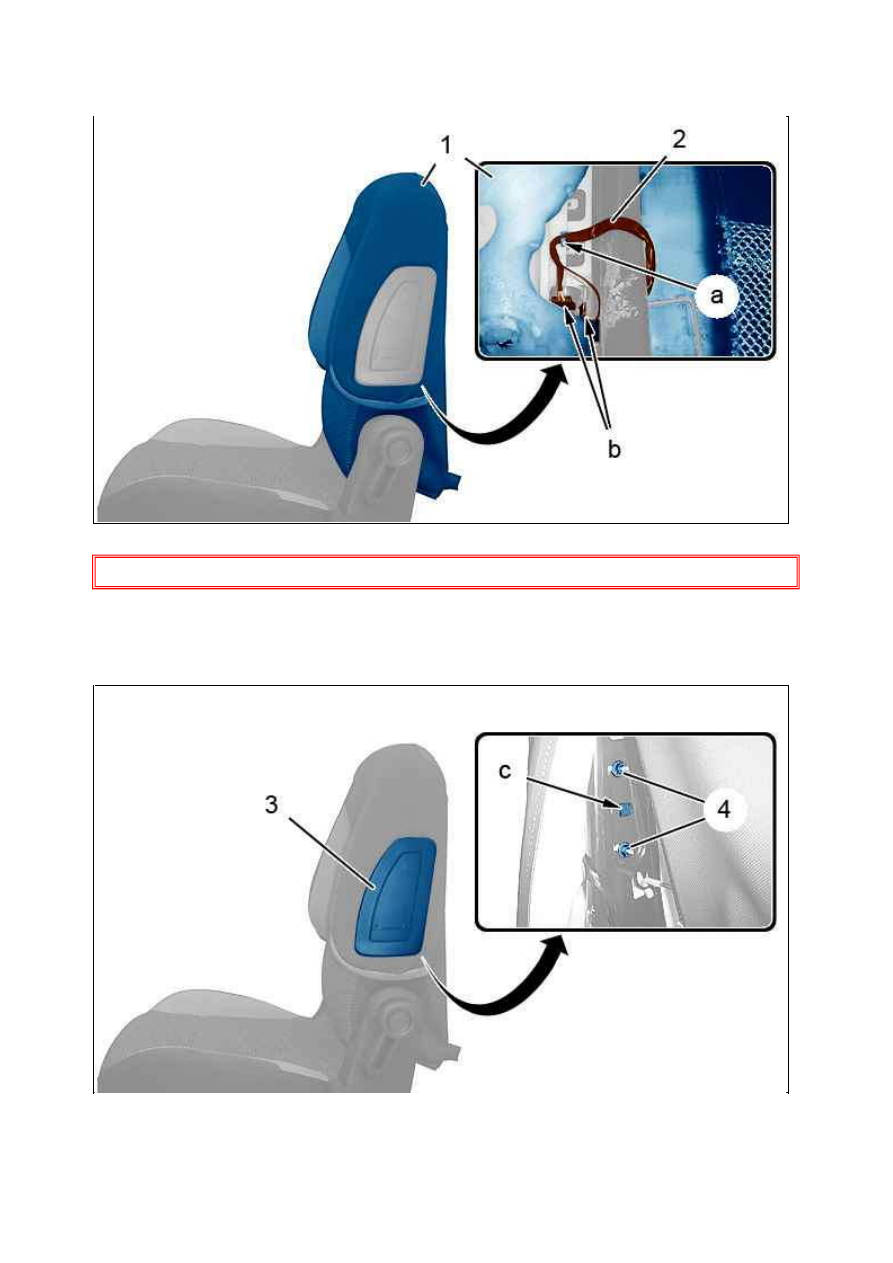

Отодвинуть : Набивку спинки (1).
Отделить жгут проводов (2) (в "a").
Отключить электрических разъема  (в "b").

Снять гаек (4).
Отсоединить (в "c") ; С помощью приспособления [1].

Рисунок : C5GM0WYD

Рисунок : C5GM0WZD

18.01.2012

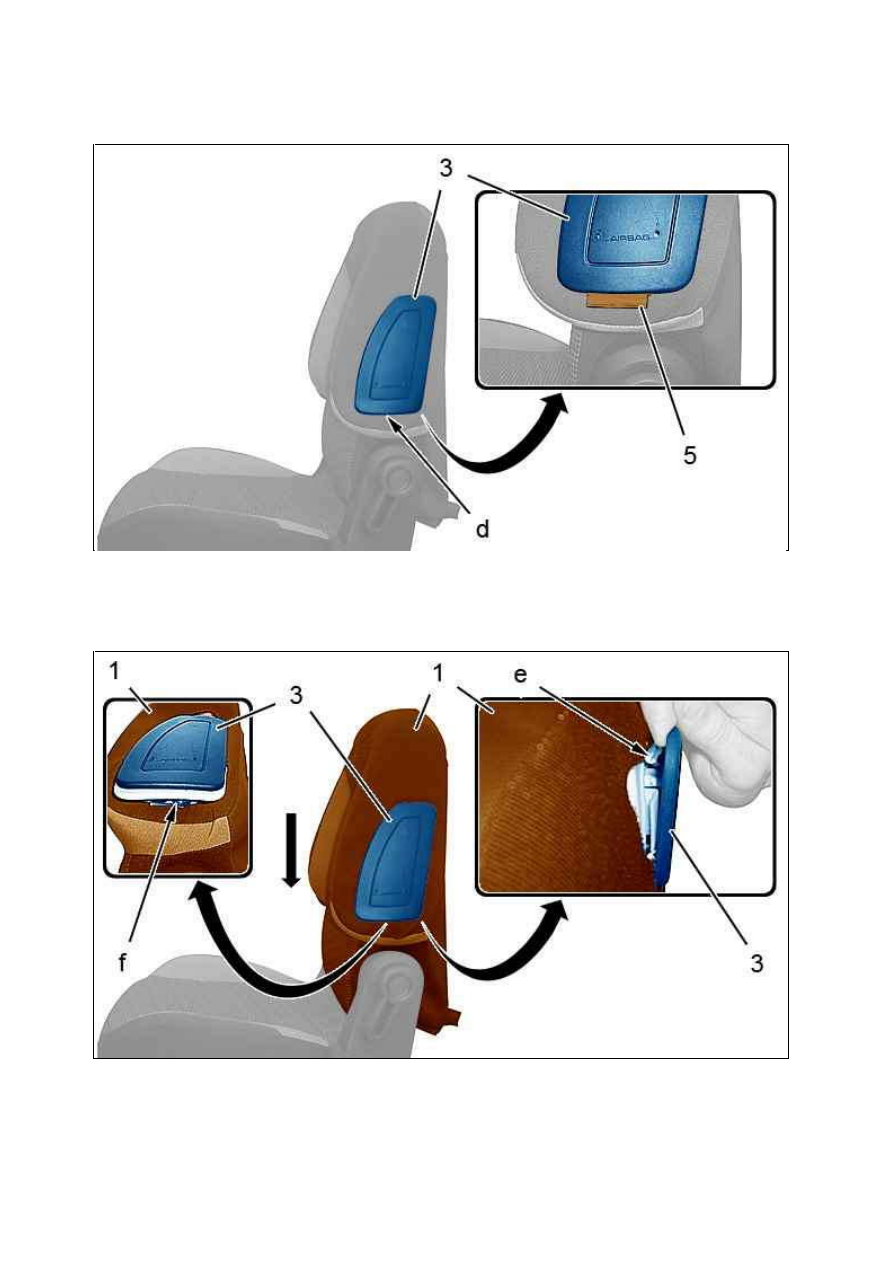

Отделите : Боковую подушку безопасности переднего сиденья (3).

Открепить и отделить опору (5) боковой подушки безопасности переднего сиденья (3) (в "d") ; С помощью
приспособления [1].

Убедиться в полном отсоединении боковой подушки безопасности переднего сиденья (3) (в "e").
Отодвинуть : Набивку спинки (1) (в "f").
Отделите : Боковую подушку безопасности переднего сиденья (3) (в соответствии со стрелкой ).

Рисунок : C5GM0X0D

Рисунок : C5GM0X1D

18.01.2012

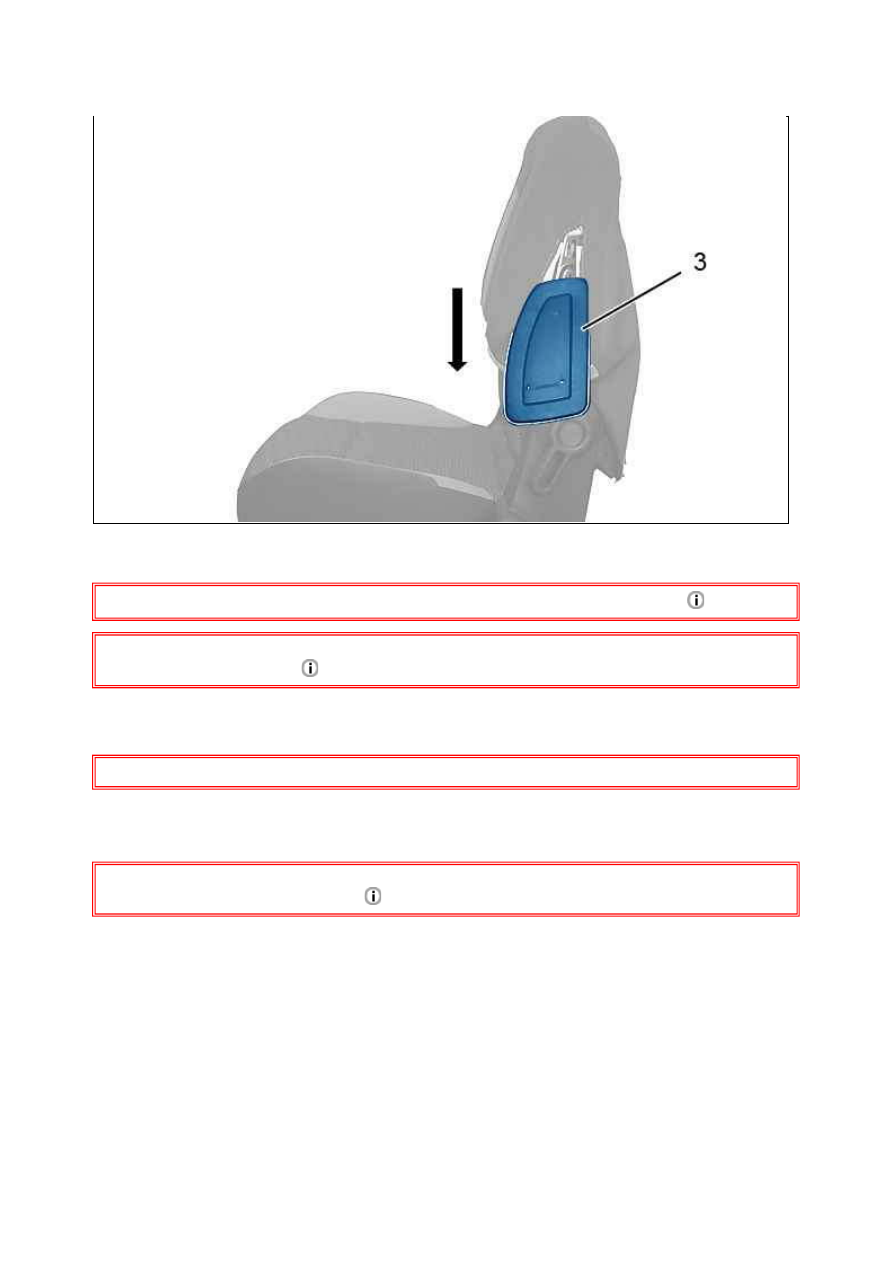

Снимите : Боковую подушку безопасности переднего сиденья (3) (в соответствии со стрелкой ).

ОБЯЗАТЕЛЬНО :

Примените процедуру разрушения пиротехнических элементов

.

ОБЯЗАТЕЛЬНО :

После срабатывания подушек безопасности и ремней безопасности заменить

пиротехнические элементы

.

3. У становка

ОБЯЗАТЕЛЬНО : При установке подушки безопасности в первую очередь подключите разъем "массы".

Установка производится выполнением операций по снятию в обратном порядке.
Затянуть гаек моментом от (4) до 0,5 дН.м.
Подсоедините обратно аккумуляторную батарею.

ОБЯЗАТЕЛЬНО :

Выполнить  процедуру  отключения  централизованной  системы  подушек

безопасности и ремней безопасности

.

Включить зажигание (При неработающем двигателе).
Проверьте функционирование сигнализатора подушки безопасности на панели приборов.

ПРИМ ЕЧАНИЕ : Визуальный сигнализатор включается на 6 ­ 8 секунд, затем выключается.

Если лампа не выключается, необходимо провести диагностику для обнаружения причин неисправности.
Проверьте функционирование различного оборудования.

Рисунок : C5GM0X2D

18.01.2012
