СНЯТИЕ ­ У СТАНОВК А : БЛОК  ЦЕНТРАЛИЗОВАННОГО У ПРАВЛЕНИЯ

ОБЯЗАТЕЛЬНО

Соблюдайте чистоту и правила безопасного выполнения работ

ОБЯЗАТЕЛЬНО

Выполнять  требования  по  безопасности  при  работе  с  подушками

безопасности

ОБЯЗАТЕЛЬНО

Выполнить  процедуру  отключения  централизованной  системы  подушек

безопасности

ВНИМ АНИЕ :  Разблокировать  ­ Отключить  электрических  разъема  ;  При  подключении  следить  за
правильной установкой и креплением электрических жгутов.

ВНИМ АНИЕ :  Отключение  электрических  разъемов  должно  осуществляться  без  приложения  усилий  к
электрическим жгутам и электрическим разъемам (Запрещается тянуть за электрические жгуты).

1. Снятие

ПРИМ ЕЧАНИЕ :  Выждать  10 минут  в  случае  анормальной  работы  визуального  сигнализатора  подушек
безопасности.

Отсоединить аккумуляторную батарею

.

ОБЯЗАТЕЛЬНО :  При  снятии  блока  централизованного  управления  отсоедините  сначала  разъемы
электросистемы.

Снимите центральную консоль

.

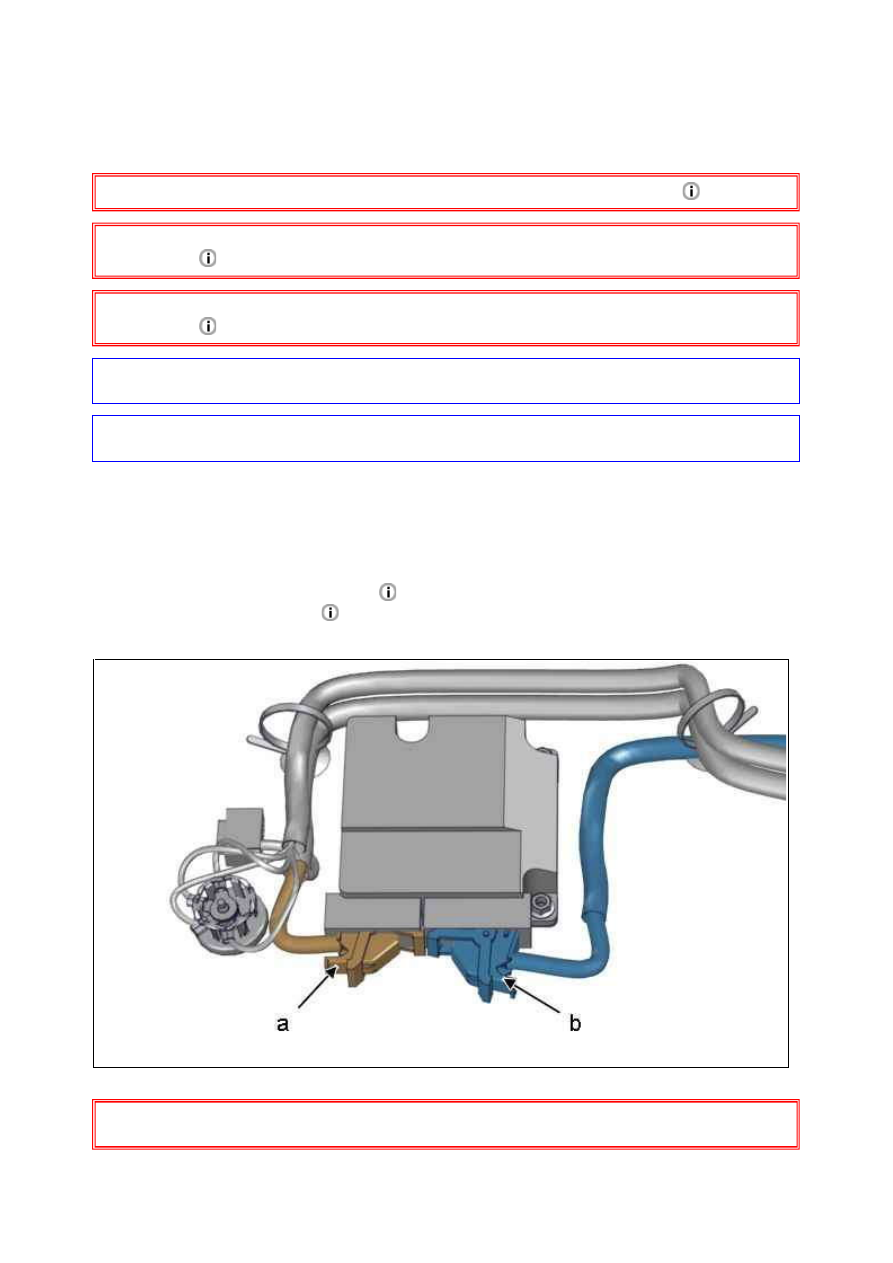

Рисунок : C5JM0CXD

18.01.2012

Отсоединить :

Разъем ( в "a") (24 каналов)

Разъем ( в "b") (32 каналов)

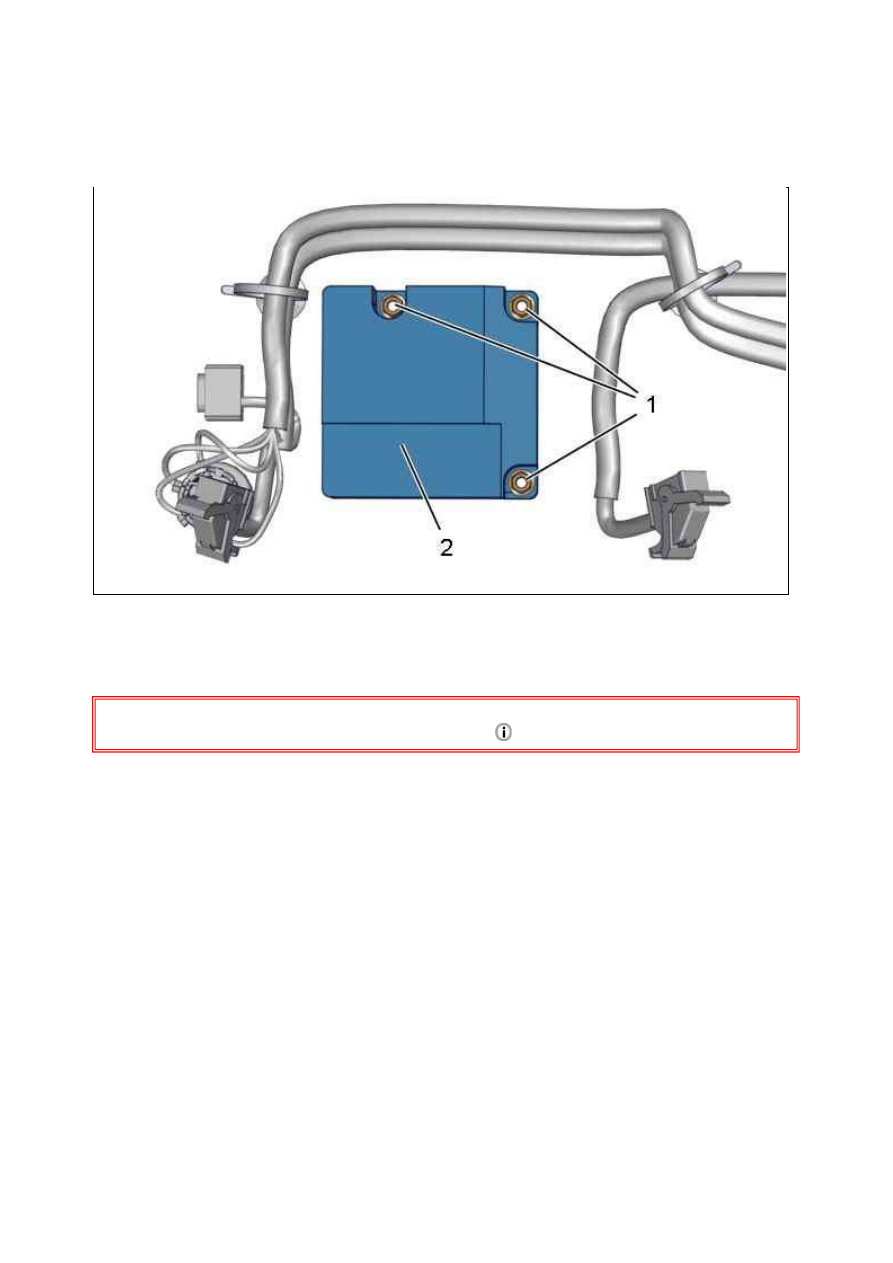

Снимите :

Гайки (1)

Централизованный блок управления (2)

ОБЯЗАТЕЛЬНО

Замена  пиротехнических  элементов  после  срабатывания  подушек

безопасности и преднатяжителей ремней безопасности

2. У становка

Рисунок : C5JM0CYD

18.01.2012

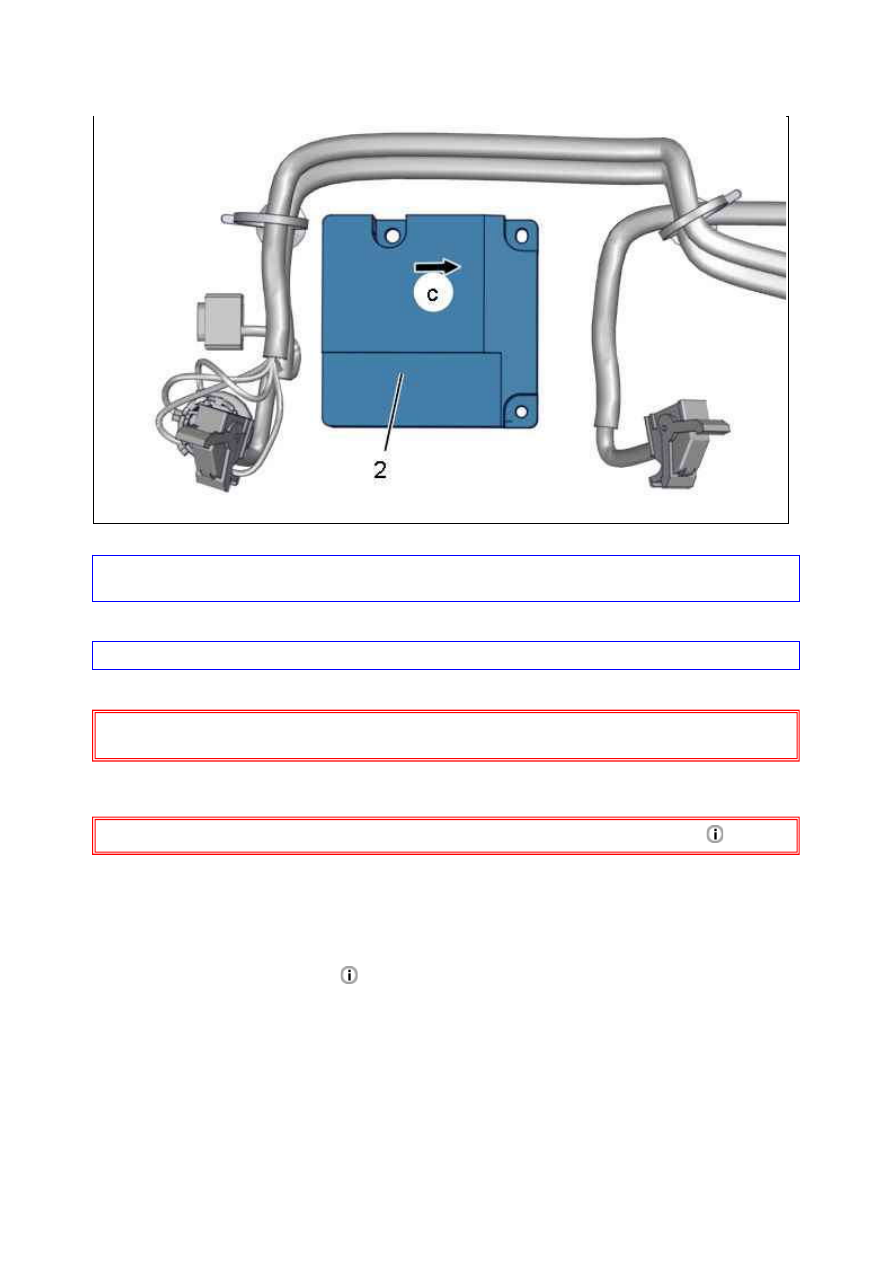

ВНИМ АНИЕ : При установке направить стрелку на центральном блоке управления (2) к передней части
автомобиля (в "c").

Установите : Централизованный блок управления (2).

ВНИМ АНИЕ : Соблюдайте правильные моменты затяжки.

Затянуть гаек моментом от (1) до 0,8 дН.м.

ОБЯЗАТЕЛЬНО :  При  установке  блока  централизованного  управления  подсоедините  сначала  провод
"массы"..

Подключить электрические разъемы ( в "b", "a").
Подсоедините обратно аккумуляторную батарею.

ОБЯЗАТЕЛЬНО

Выполнить процедуру включения системы подушек безопасности

Включить зажигание (При неработающем двигателе).
Проверьте функционирование сигнализатора подушки безопасности на панели приборов.

ПРИМ ЕЧАНИЕ : Визуальный сигнализатор включается на 6 ­ 8 секунд, затем выключается.

Если сигнализатор остается включенным, считать коды ошибок.

Проверьте функционирование различного оборудования.

Рисунок : C5JM0CZD

У становите центральную консоль

.

18.01.2012

СНЯТИЕ ­ У СТАНОВК А : БОК ОВАЯ ПОДУ ШК А БЕЗОПАСНОСТИ

ОБЯЗАТЕЛЬНО

Соблюдайте чистоту и правила безопасного выполнения работ

ОБЯЗАТЕЛЬНО

Соблюдать  правила  безопасности  при  работе  с  пиротехническими

устройствами

ОБЯЗАТЕЛЬНО

Выполнить  процедуру  отключения  централизованной  системы  подушек

безопасности и ремней безопасности

ВНИМ АНИЕ :  Разблокировать  и  отключить  электрические  разъемы  ;  При  подключении  следить  за
правильной установкой и креплением электрических жгутов.

ВНИМ АНИЕ :  Отключение  электрических  разъемов  должно  осуществляться  без  приложения  усилий  к
электрическим жгутам и электрическим разъемам (Запрещается тянуть за электрические жгуты).

1. Инструменты

2. Снятие

Отсоединить аккумуляторную батарею

.

инструмент

Номер
(реферанс)

Наименование

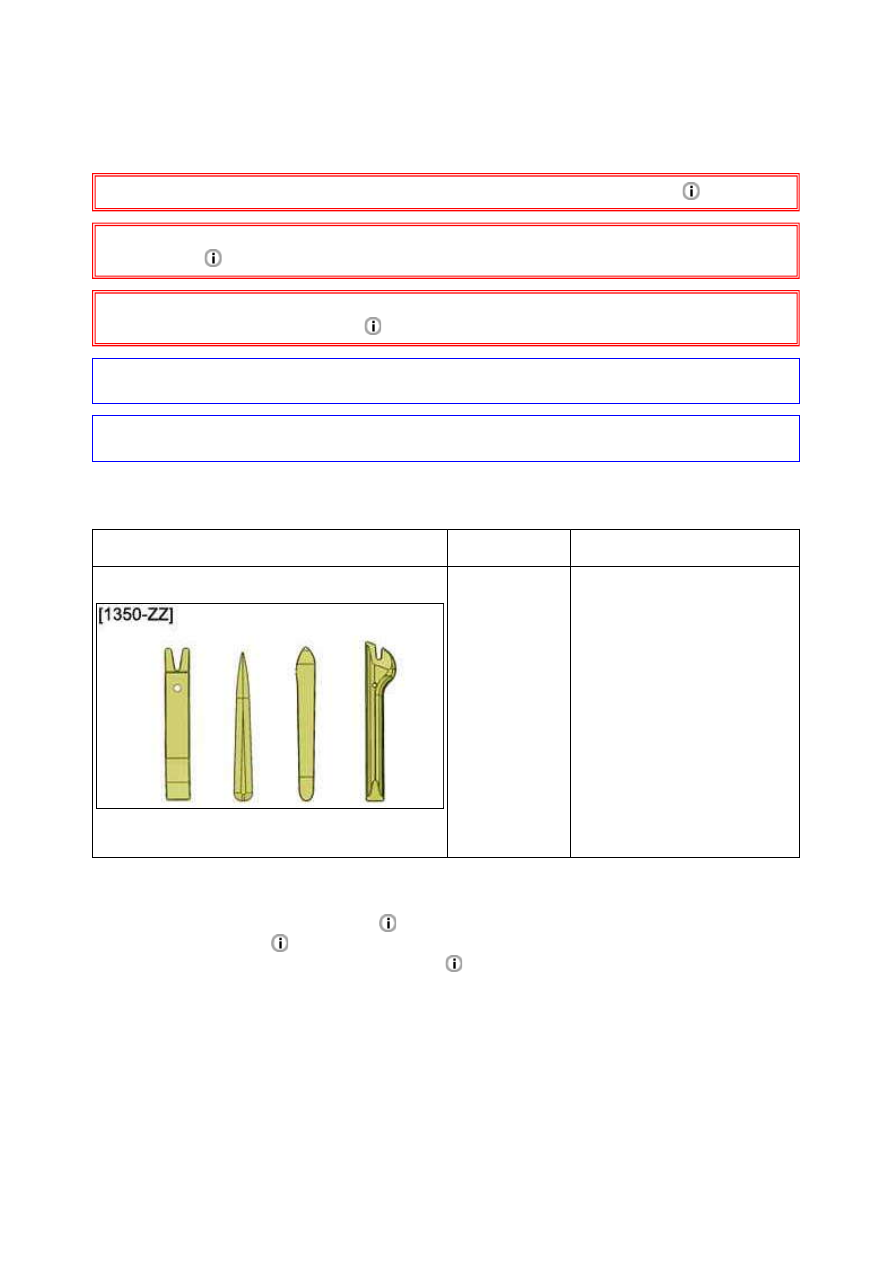

Рисунок : E5AG02MT

[1350­ZZ]

Приспособления для снятия
обшивки

Снять обшивку потолка

 (в зависимости от комплектации).

Снимите :

Обивку многофункциональной крыши

 (в зависимости от комплектации).

18.01.2012
