Отсоединить :

Электрические разъемы датчиков препятствия

.

Отсоединить :



Фиксаторы электрических жгутов (1), (2)



Ленточные крепежные хомуты жгутов проводов (1), (2)

Снимите : Жгуты проводов (1), (2).

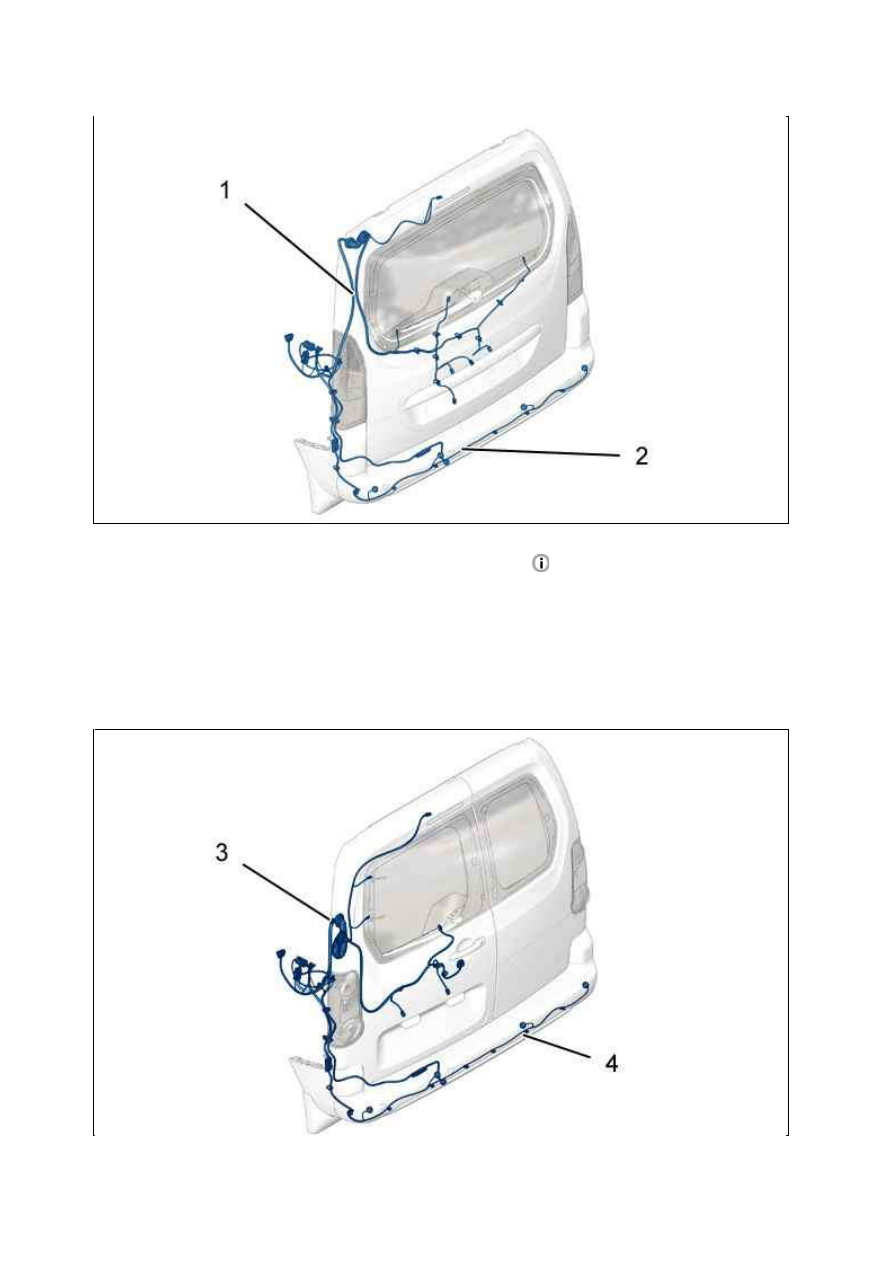

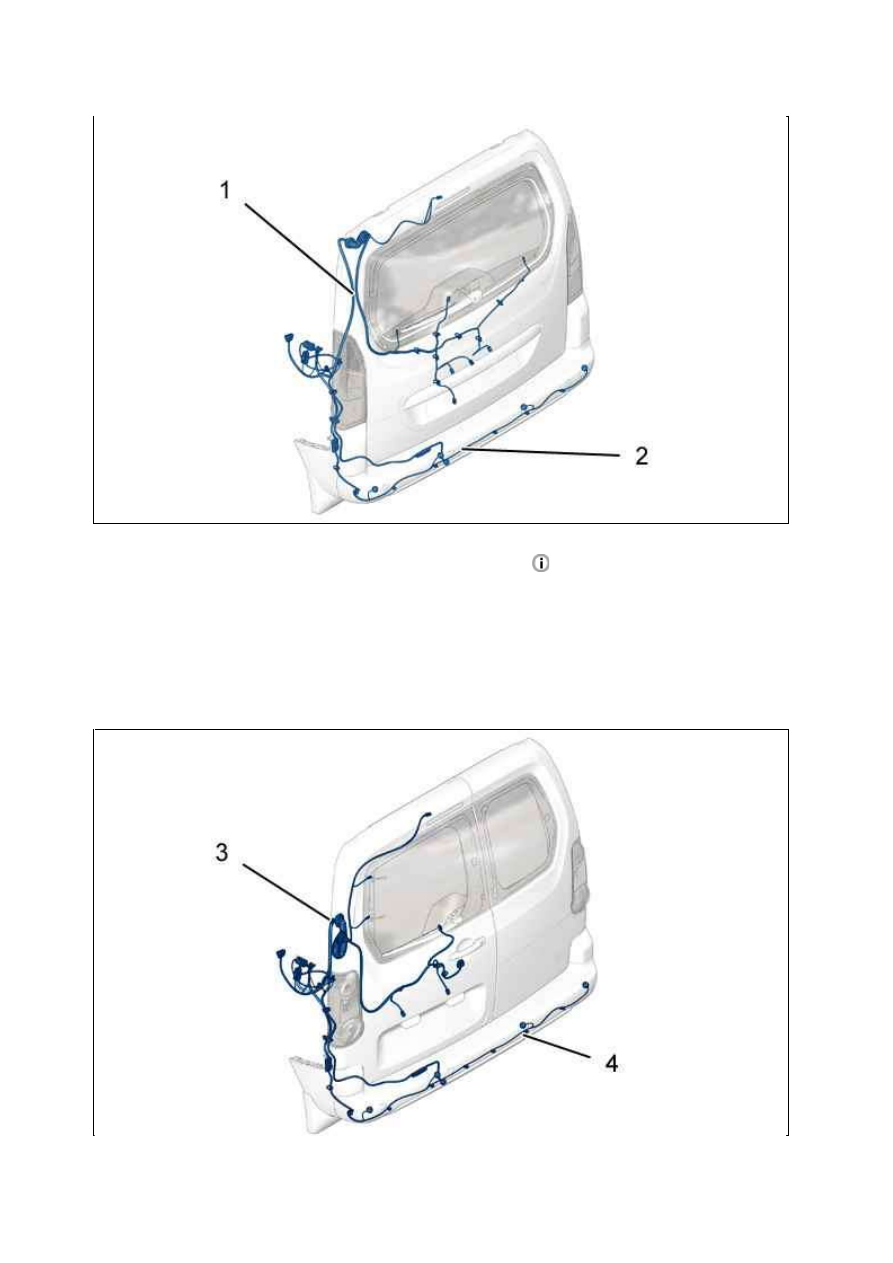

2.2. Автомобиль с откидными дверьми багажного отделения

Рисунок : D6AM02AD

Рисунок : D6AM02BD

18.01.2012

Отсоединить :

Электрические разъемы датчиков препятствия

.

Отсоединить :



Фиксаторы электрических жгутов (3), (4)



Ленточные крепежные хомуты жгутов проводов (3), (4)

Снимите : Жгуты проводов (3), (4).

3. У становка

ВНИМ АНИЕ :  Систематически  заменять  :  Хомуты  крепления  (Электрический  жгут  )  ;  Неисправные
фиксаторы.

ВНИМ АНИЕ : Установить электрические жгуты (1), (2), (3), (4) в соответствии с прокладкой, отмеченной
перед их снятием.

Установите : Жгуты проводов (1), (2), (3), (4).
Закрепить в фиксаторах :



Фиксаторы электрических жгутов (1), (2), (3), (4)



Ленточные крепежные хомуты жгутов проводов (1), (2), (3), (4)

Подсоединить : электрические разъемы (1), (2), (3), (4) электрических жгутов.
Установка производится выполнением операций по снятию в обратном порядке.

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

Подсоедините обратно аккумуляторную батарею.
Проверьте правильность функционирования электрооборудования.

18.01.2012

СНЯТИЕ ­ У СТАНОВК А : ПОДУ Ш К А БЕЗОПАСНОСТИ ВОДИТЕЛЯ

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

ОБЯЗАТЕЛЬНО

:

Выполнять  требования  по  безопасности  при  работе  с  подушками

безопасности

.

ОБЯЗАТЕЛЬНО :

Выполнить  процедуру  отключения  централизованной  системы  подушек

безопасности

.

ВНИМ АНИЕ :  Разблокируйте  и  отсоедините  :  разъема  ;  При  подключении  следить  за  правильной
установкой и креплением электрических жгутов.

ВНИМ АНИЕ :  Отключение  электрических  разъемов  должно  осуществляться  без  приложения  усилий  к
электрическим жгутам и электрическим разъемам (Запрещается тянуть за электрические жгуты).

1. Снятие

ПРИМ ЕЧАНИЕ : Операция производится одинаково при левом или правом рулевом управлении.

Отсоединить аккумуляторную батарею

.

ПРИМ ЕЧАНИЕ :  (* )  Выждать  10  минут  в  случае  анормальной  работы  визуального  сигнализатора
подушек безопасности.

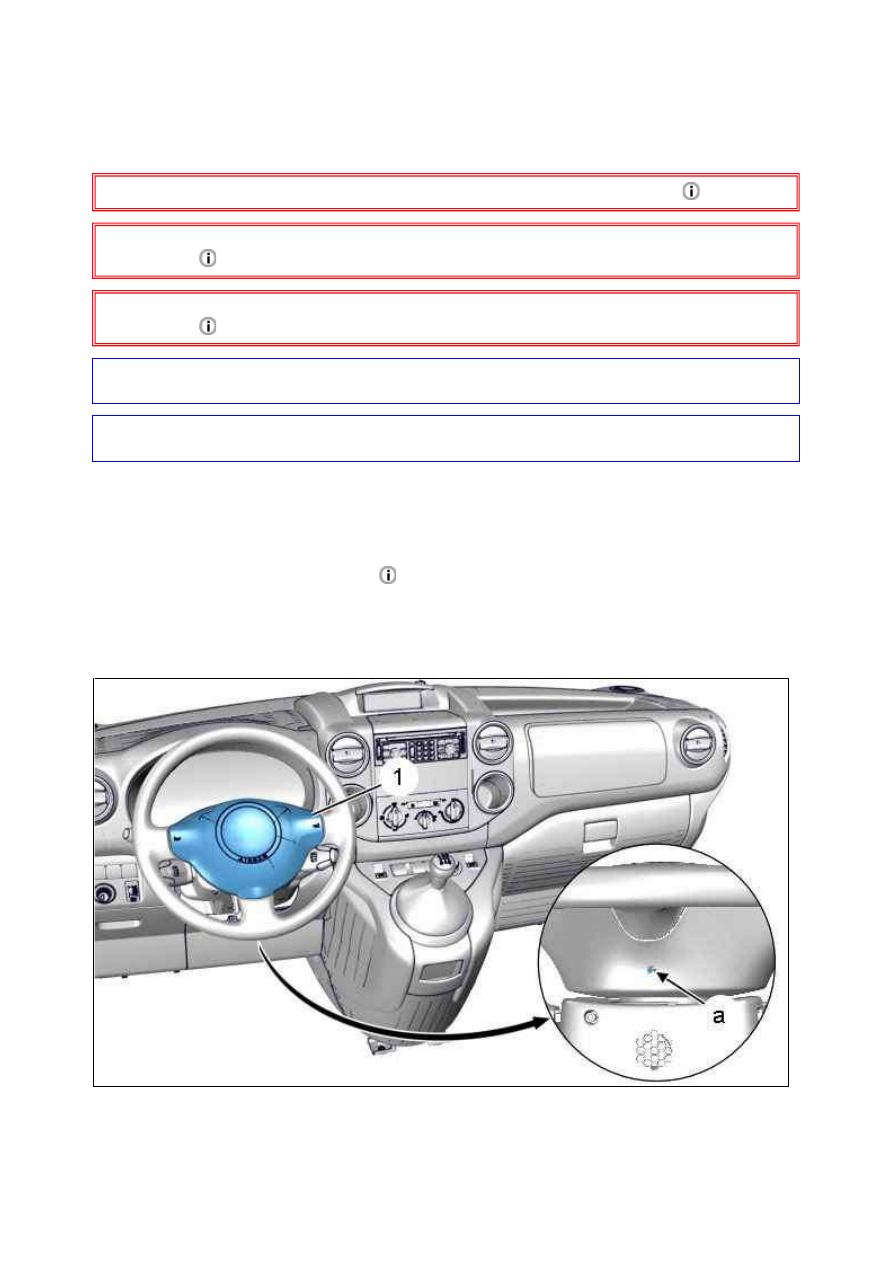

Вставить выколотку (диаметром 6 мм) в отверстие ( в "a").
Сжать крепежную пружину ; С помощью выколотки.
Отделите : Подушку безопасности (1).

Рисунок : C5FM0GKD

18.01.2012

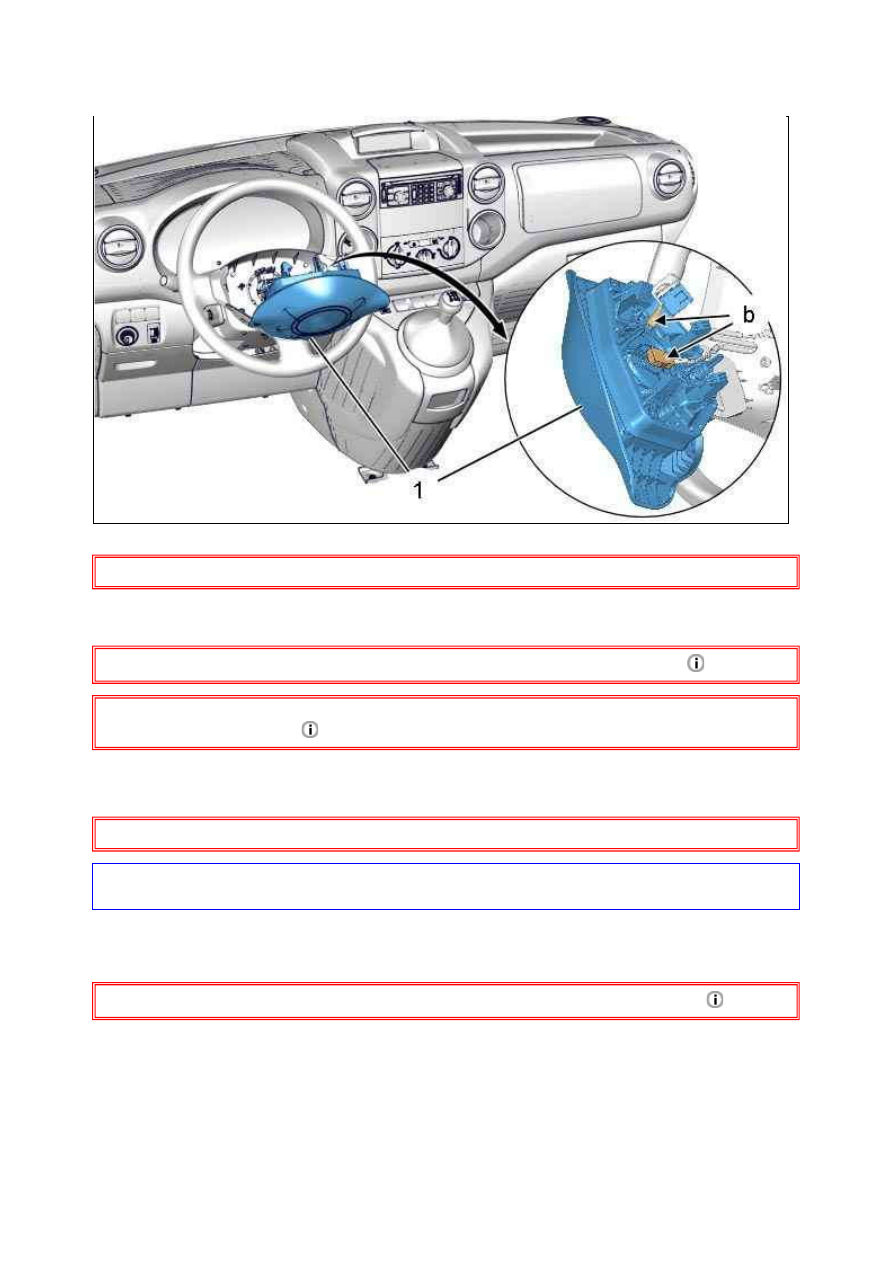

ОБЯЗАТЕЛЬНО : При снятии подушки безопасности в первую очередь отсоедините разъем питания.

Отключить электрических разъема ( подушка безопасности водителя) ( в "b").
Снять подушку безопасности водителя (1).

ОБЯЗАТЕЛЬНО :

Примените процедуру разрушения пиротехнических элементов

.

ОБЯЗАТЕЛЬНО :

После срабатывания подушек безопасности и ремней безопасности заменить

пиротехнические элементы

.

2. У становка

ОБЯЗАТЕЛЬНО : При установке подушки безопасности в первую очередь подключите разъем "массы".

ВНИМ АНИЕ : Убедиться перед повторной установкой подушки безопасности в правильности крепления
разъемов на воспламенителе.

Подсоедините заново разъемов ( подушка безопасности водителя) (в "b").
Установите : Подушку безопасности водителя (1).
Подсоедините обратно аккумуляторную батарею.

ОБЯЗАТЕЛЬНО :

Выполнить процедуру включения системы подушек безопасности

.

Включить зажигание (при заглушенном двигателе).
Проверьте функционирование сигнализатора подушки безопасности на панели приборов.

ПРИМ ЕЧАНИЕ : Визуальный сигнализатор включается на 6 ­ 8 секунд, затем выключается.

Если сигнализатор остается включенным, считать коды ошибок.
Проверьте функционирование электрооборудования.

Рисунок : C5JM0C2D
