Peugeot Partner (B9). Руководство - часть 492

СНЯТИЕ ­ У СТАНОВК А : ЭЛЕК ТРИЧЕСК ИЙ ЖГУ Т ПРИБОРНОЙ ПАНЕЛИ

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Инструменты

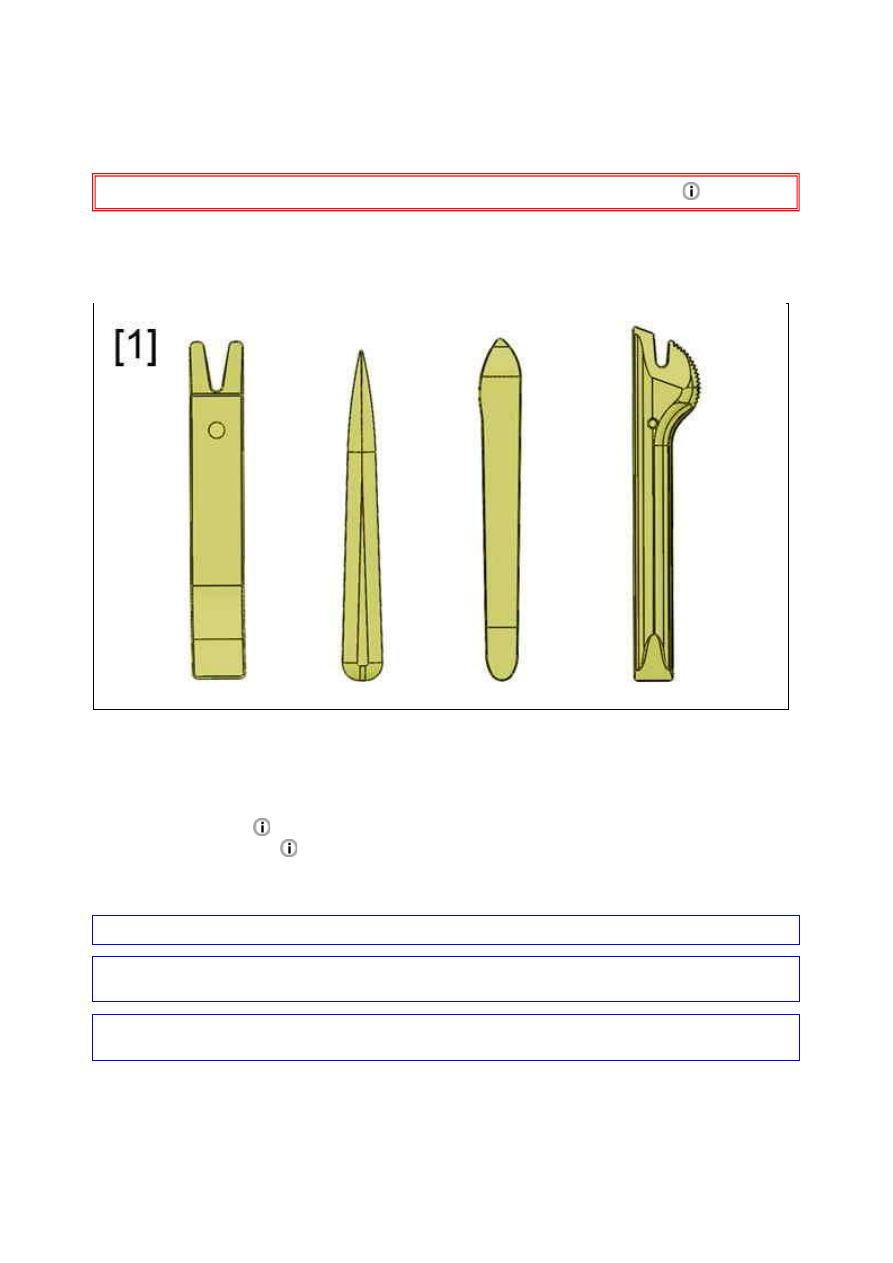

[1] Приспособления для снятия обшивки (­).1350­ZZ.

2. Предварительные операции

Отсоединить аккумуляторную батарею .

Снять приборную панель

.

3. Снятие

ВНИМ АНИЕ : Отметить прокладку электрического жгута .

ВНИМ АНИЕ : При отключении следите за нормальным разблокированием электрических разъемов ; При
подключении следить за правильной установкой и креплением электрических жгутов.

ВНИМ АНИЕ :  Отключение  электрических  разъемов  должно  осуществляться  без  приложения  усилий  к
электрическим жгутам и электрическим разъемам (Запрещается тянуть за электрические жгуты).

3.1. с левым расположением рулевого колеса

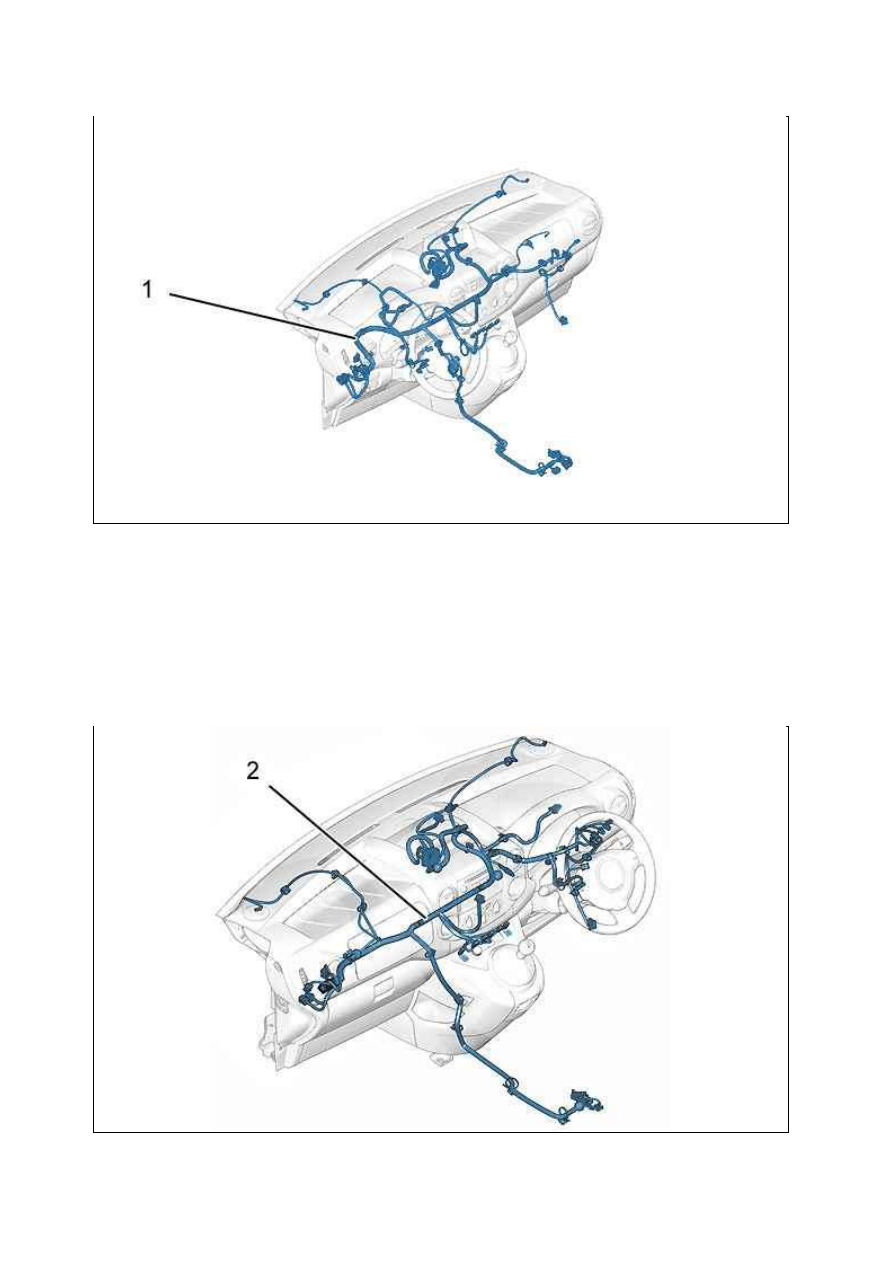

Рисунок : E5AP30WD

Центральная консоль

.

18.01.2012

Отключить электрических разъема : Электрического жгута (1).
Отсоединить ; С помощью приспособления [1] :



Фиксаторы (Электрического жгута (1))



Крепежные хомуты (Электрического жгута (1))

Снимите жгут проводов (1).

3.2. с правым расположением рулевого колеса

Рисунок : C5FM0KKD

Рисунок : C5FM0KLD

18.01.2012

Отключить электрических разъема : Электрического жгута (2).
Отсоединить ; С помощью приспособления [1] :



Фиксаторы (Электрического жгута (2))



Крепежные хомуты (Электрического жгута (2))

Снимите жгут проводов (2).

4. У становка

ВНИМ АНИЕ :  Систематически  заменять  :  Хомуты  крепления  электрического  жгута  ;  Неисправные
фиксаторы.

ВНИМ АНИЕ : Установить электрический жгут в соответствии с ранее отмеченным порядком прокладки.

Установите : Жгут электрических проводов .
Закрепить в фиксаторах :



Фиксаторы (Электрического жгута)



Крепежные хомуты (Электрического жгута)

Подключить электрические разъемы (Электрического жгута).
Установка производится выполнением операций по снятию в обратном порядке.

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

Подсоедините обратно аккумуляторную батарею.
Проверьте функционирование различного оборудования.

18.01.2012

СНЯТИЕ ­ У СТАНОВК А : ЗАДНИЙ ЭЛЕК ТРИЧЕСК ИЙ ЖГУ Т

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Инструменты

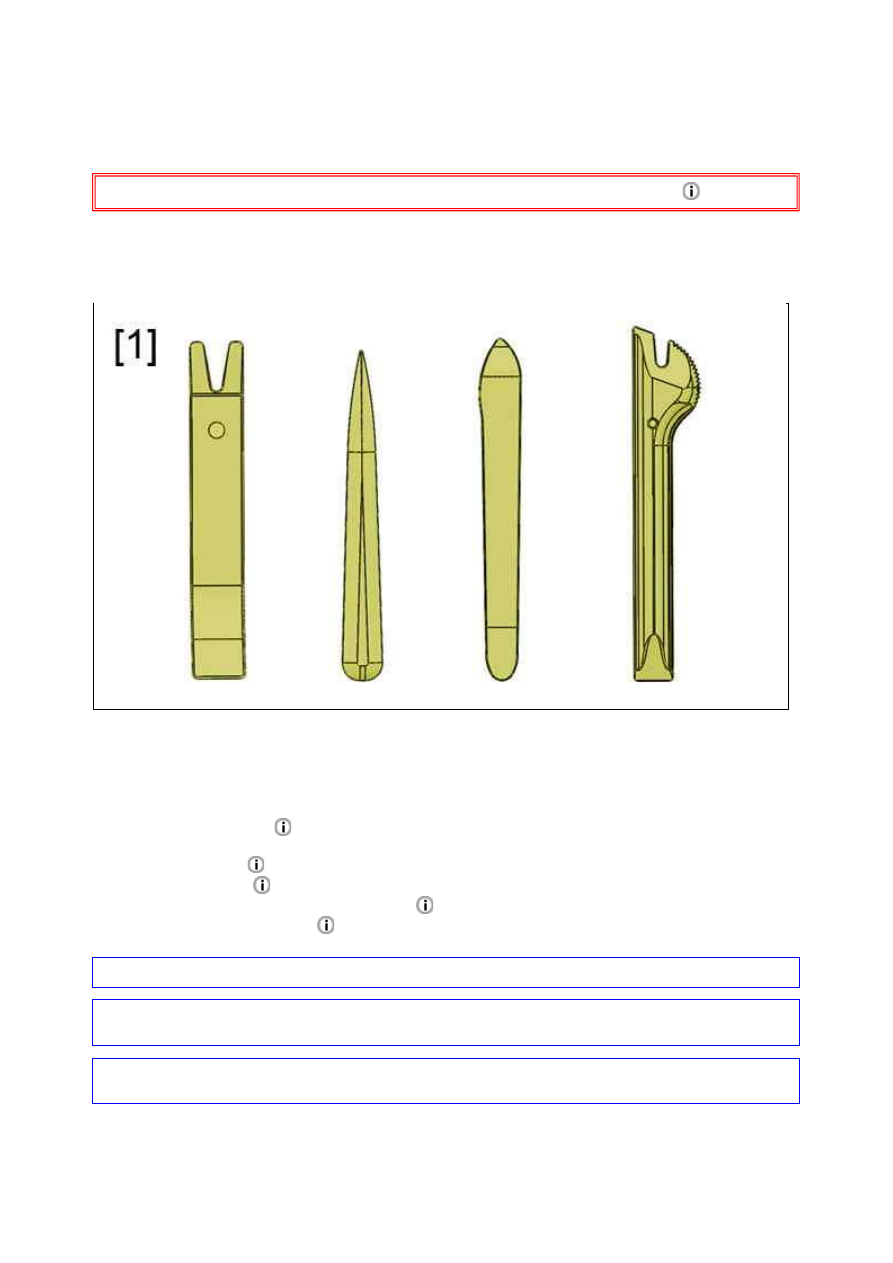

[1] Приспособления для снятия обшивки (­).1350­ZZ.

2. Снятие

Отсоединить аккумуляторную батарею .

Снимите :



Задний бампер



3­й стоп­сигнал



Обивку крышки багажного отделения



Накладки задних дверей

ВНИМ АНИЕ : Перед снятием : Отметить прокладку электрического жгута .

ВНИМ АНИЕ :  Разблокировать  электрические  разъемы  перед  их  отключением.  При  подключении
соблюдать прокладку и крепление электрических жгутов.

ВНИМ АНИЕ :  Отключить  электрические  жгуты,  не  прилагая  усилий  ни  к  электрическим  жгутам,  ни  к
электрическим разъемам (Запрещается тянуть за электрические жгуты).

2.1. Автомобиль с дверью багажного отделения

Рисунок : E5AP30WD

Накладки задней панели

.
