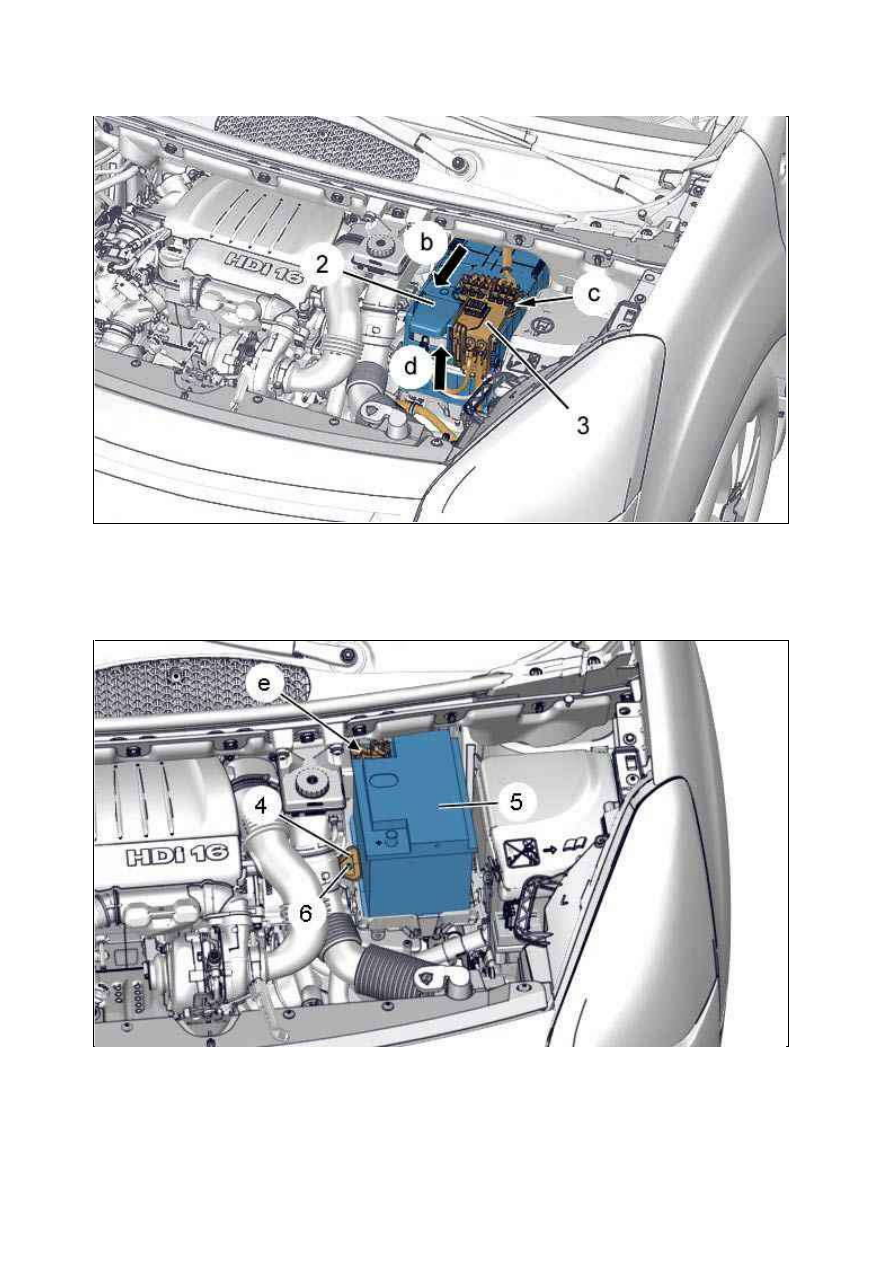

Отсоединить блок предохранителей (3) (в "c").
Отделите : Корпус предохранителей (3) аккумуляторной батареи (как показано " d ").
Снять крышку аккумуляторной батареи (2) (Потянув на себя) (как показано " b ").

Отделите : Клемму  (в "e").
Снимите :



Болт (6)



Лапка крепления (4)



Аккумуляторная батарея (5)

Рисунок : D1AM03PD

Рисунок : D1AM03QD

18.01.2012

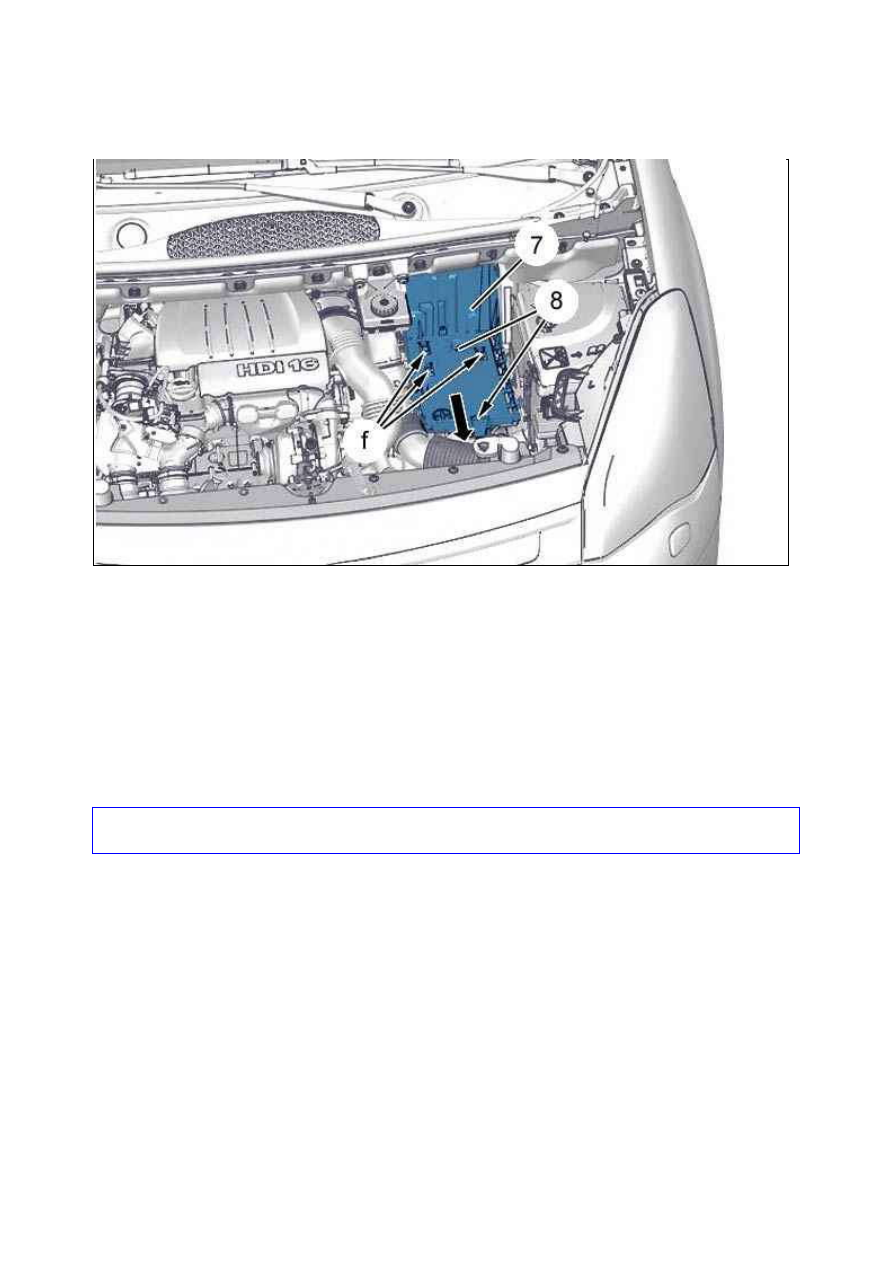

1.2. Опора аккумуляторной батареи

Снять крепежных элементов (8).
Отделите : Опору аккумуляторной батареи (7) (в "f") (в соответствии со стрелкой ).
Снимите : Опору аккумуляторной батареи (7).

2. У становка

Установка производится выполнением операций по снятию в обратном порядке.
Затяните :



болтов (6) моментом 0,6 ± 0,1 дН.м



болтов (8) моментом 0,8 ± 0,2 дН.м

Подсоедините обратно аккумуляторную батарею.

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

Проверьте функционирование электрооборудования.

Рисунок : D1AM03RD

18.01.2012

РАЗМ ЕЩЕНИЕ : ЖГУ Т ДВИГАТЕЛЯ

ВНИМ АНИЕ :  Отсоединить  аккумуляторную  батарею  :  Перед  проведением  каких­либо  работ  с
электрическим жгутом двигателя.

ВНИМ АНИЕ

:  После  выключения  зажигания:  подождите  15  минут,  прежде  чем  отключать

аккумуляторную батарею, чтобы гарантировать запоминание результатов.

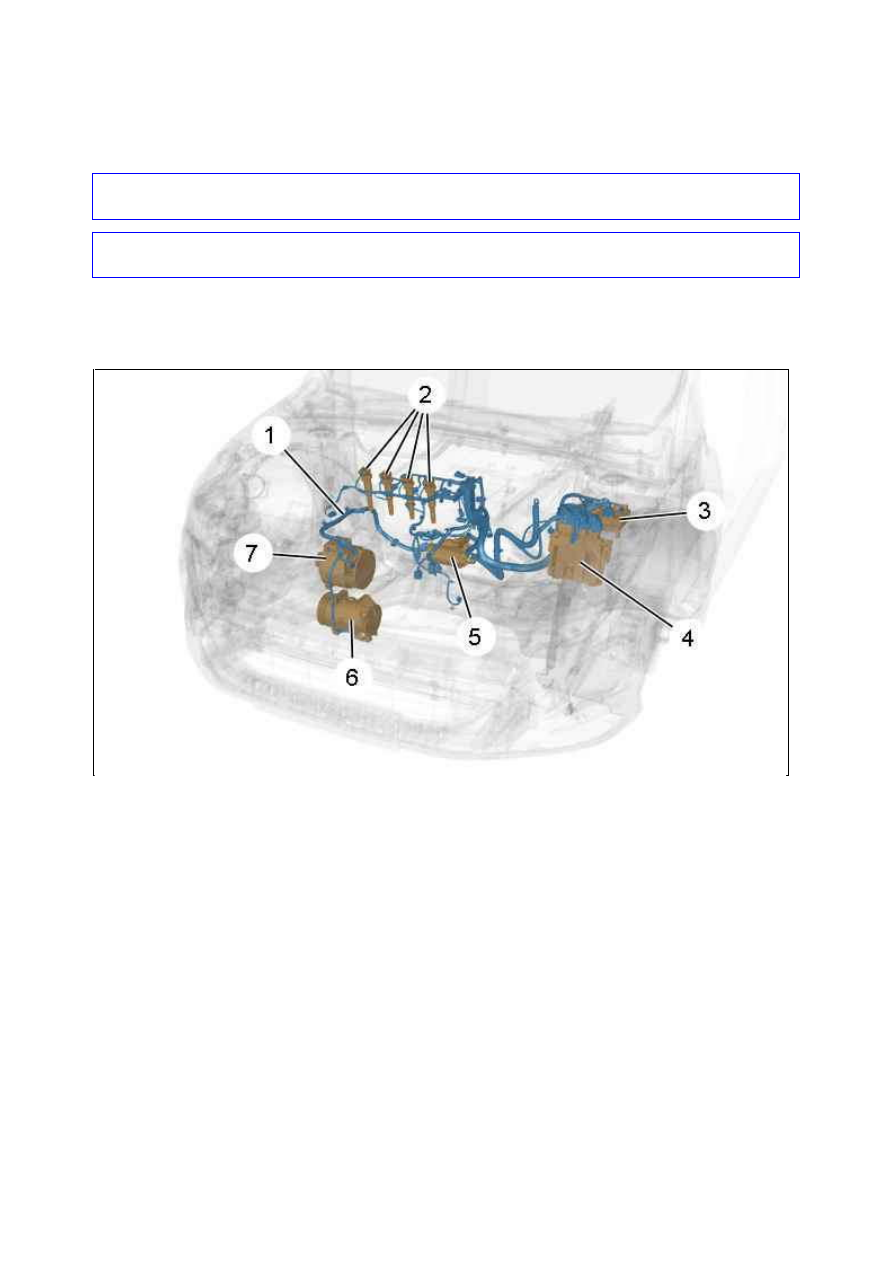

1. К омплект : Жгут двигателя

(1) Жгут двигателя.
(2) дизельные форсунки.
(3) Коммутационный блок двигателя (BSM).
(4) Компьютер контроля двигателя.
(5) Стартер.
(6) Компрессор системы кондиционирования (В зависимости от комплектации).
(7) генератор.

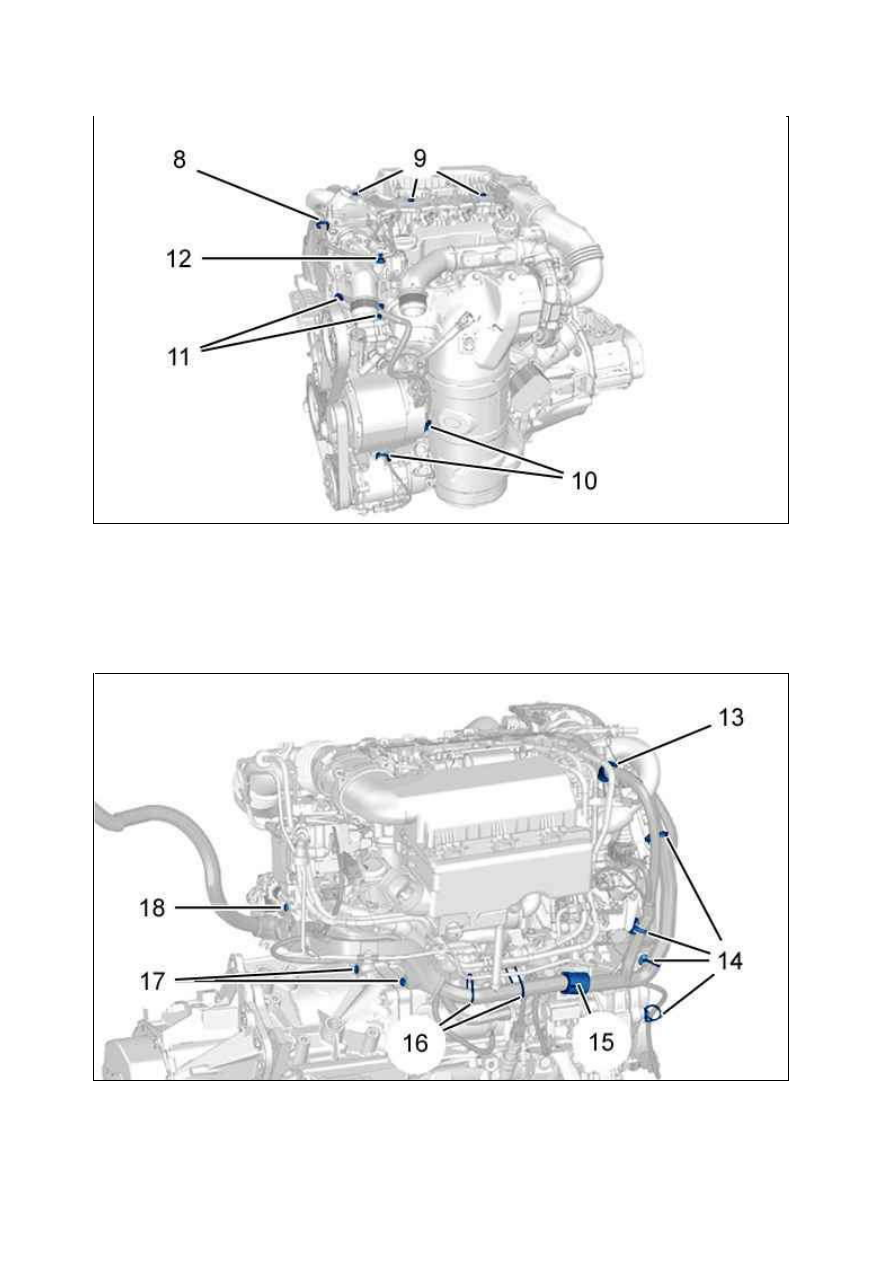

2. Жгут двигателя : На двигателе

Рисунок : B1BM0HFD

18.01.2012

(8) Хомут с зубчатым зажимом.
(9) Болт крепления опоры : Электрический жгут двигателя.
(10) Хомуты (В зависимости от комплектации).
(11) Хомуты.
(12) Фиксатор .

(13) Хомут .
(14) Хомуты.
(15) хомут .

Рисунок : B1BM0JSD

Рисунок : B1BM0JTD
