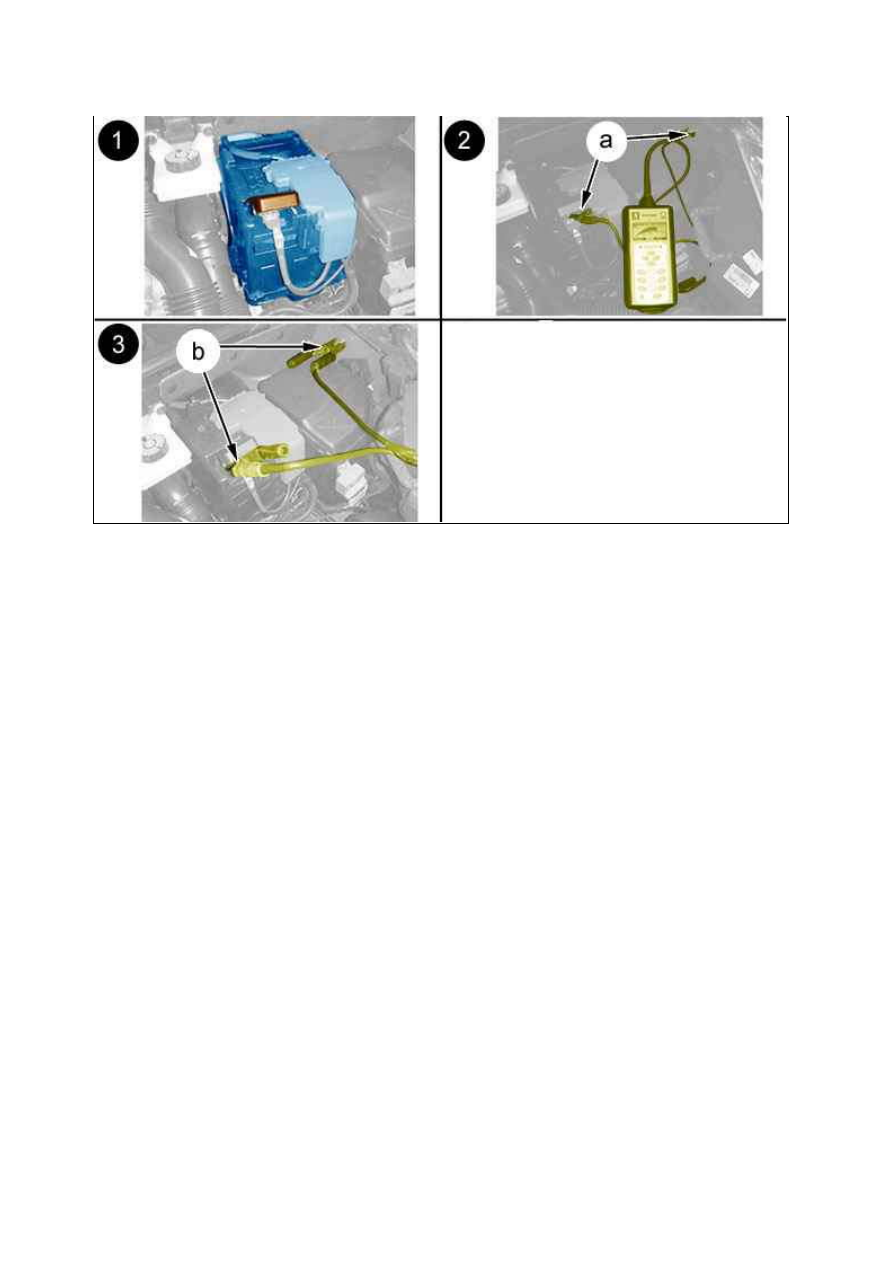

Рисунок ﭹ  : Расположение аккумуляторной батареи :



Аккумуляторная батарея устанавливается в моторном отсеке



Аккумуляторная батарея защищена защелкивающейся крышкой с лючком доступа к индикатору
зарядки "a" и лючком доступа к положительной клемме



Выносная клемма "массы" устанавливается на обивке переднего левого крыла

Рисунок ﭲ  : Проверка аккумуляторной батареи с помощью тестера или вольтметра :



Открыть капот



Открыть лючок доступа к положительной клемме аккумуляторной батареи



Проверить аккумуляторную батарею с помощью тестера или вольтметра в "a" (черный щуп ­ к
выносной клемме электрической "массы", красный щуп ­ к положительной клемме аккумуляторной
батареи)



Закрыть лючок доступа к положительной клемме

Рисунок ﭳ  : Подзаряд аккумуляторной батареи :



Открыть капот



Открыть лючок доступа к положительной клемме аккумуляторной батареи



Подключить сертифицированное Peugeot зарядное устройство к аккумуляторной батарее в
"b" (черный кабель ­ к выносной клемме электрической "массы", красный кабель ­ к положительной
клемме)



С помощью сертифицированного зарядного устройства запустить зарядку аккумуляторной батареи в
соответствии с рекомендациями изготовителя

Закрыть лючок доступа к положительной клемме.

7.17. Peugeot expert 3

Рисунок : D1AD00HD

18.01.2012

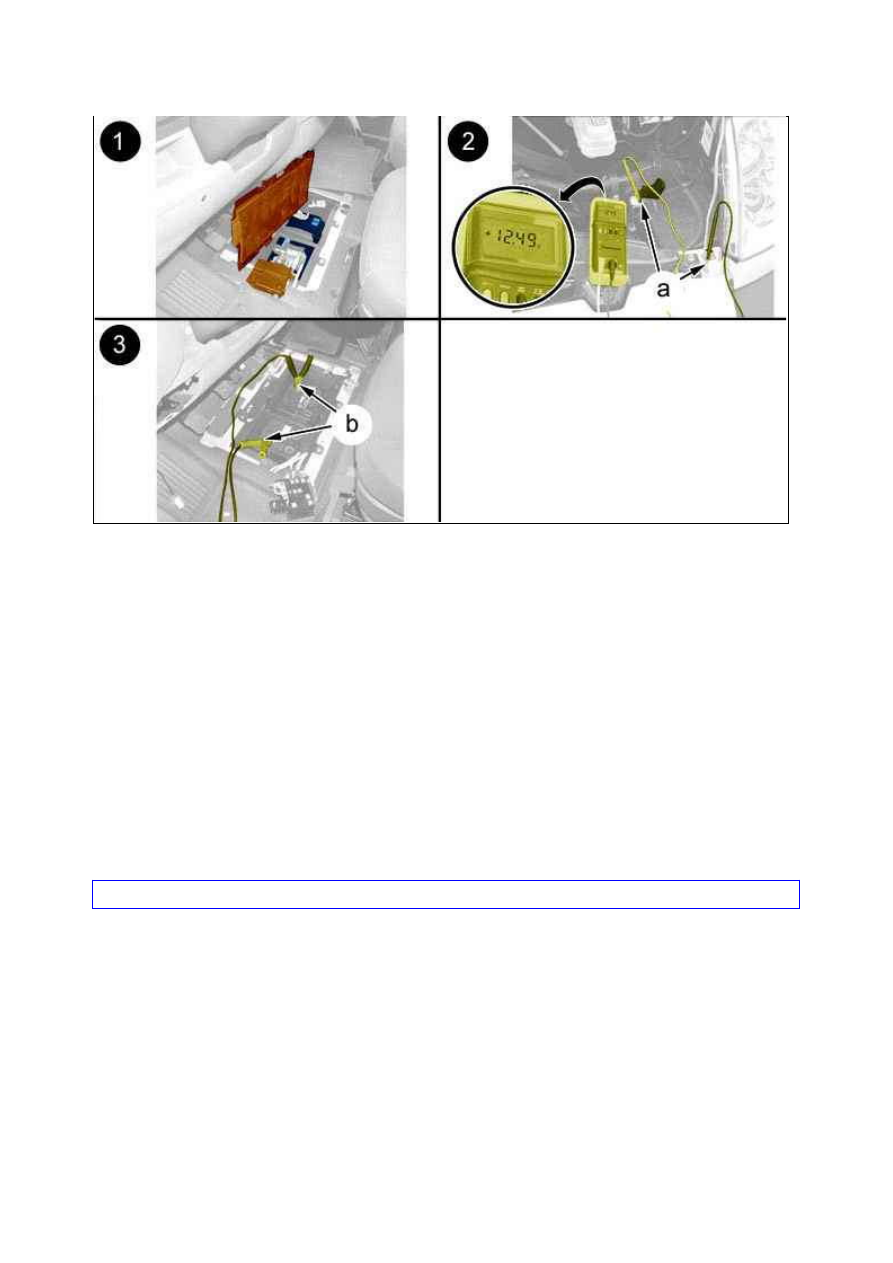

Рисунок ﭹ  : Расположение аккумуляторной батареи :



Аккумуляторная батарея установлена в нише для ног пассажира



Отсутствие выносных клемм в моторном отсеке

Рисунок ﭲ  : Проверка аккумуляторной батареи с помощью тестера или вольтметра (в "a") :



Откройте дверь (правая сторона)



Снять лючок доступа к аккумуляторной батарее (При необходимости, снять коврик)



Проверить аккумуляторную батарею с помощью тестера или вольтметра в "a" (черный щуп ­ к
отрицательной клемме, красный щуп ­ к положительной клемме аккумуляторной батареи)



Установить лючок доступа к аккумуляторной батарее

Рисунок ﭳ  : Подзаряд аккумуляторной батареи :



Откройте дверь (правая сторона)



Снять лючок доступа к аккумуляторной батарее (При необходимости, снять коврик)



Подключить сертифицированное Peugeot зарядное устройство к аккумуляторной батарее в
"b" (черный кабель ­ к отрицательной клемме, красный кабель ­ к положительной клемме
аккумуляторной батареи)



С помощью сертифицированного зарядного устройства запустить зарядку аккумуляторной батареи в
соответствии с рекомендациями изготовителя



Установить лючок доступа к аккумуляторной батарее (При необходимости, установить коврик)

7.18. Peugeot Boxer 3

Рисунок : D1AD00ID

18.01.2012

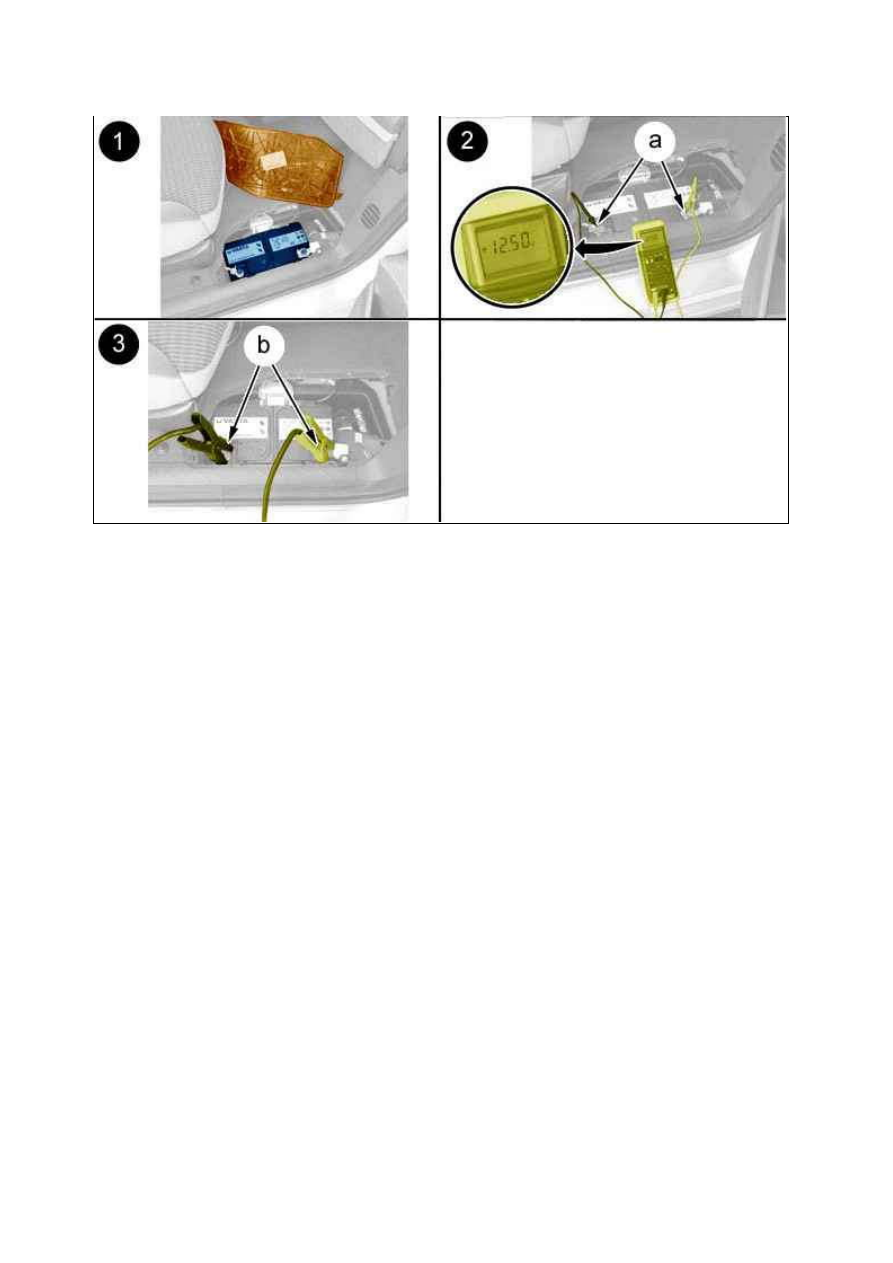

Рисунок ﭹ  : Расположение аккумуляторной батареи : Аккумуляторная батарея расположена в нише для ног
водителя.
Рисунок ﭲ  : Проверка аккумуляторной батареи с помощью тестера или вольтметра (в "a") :



Открыть капот



Открыть лючок доступа к выносной положительной клемме



Проверить аккумуляторную батарею с помощью тестера или вольтметра в "a" (черный щуп ­ к
выносной клемме электрической "массы", красный щуп ­ к выносной положительной клемме)



Закрыть лючок доступа к выносной положительной клемме

Рисунок ﭳ  : Подзаряд аккумуляторной батареи :



Откройте дверь (с левой стороны)



Снять лючок доступа к аккумуляторной батарее



Отключить клеммы аккумуляторной батареи



Подключить сертифицированное Peugeot зарядное устройство к клеммам аккумуляторной батареи
"b" (Черный кабель ­ к отрицательной клемме, красный кабель ­ к положительной клемме)



С помощью сертифицированного зарядного устройства запустить зарядку аккумуляторной батареи в
соответствии с рекомендациями изготовителя



Закрыть лючок доступа к аккумуляторной батарее

ВНИМ АНИЕ : При хранении свыше 3 дней отсоединять аккумуляторную батарею.

Рисунок : D1AD00JD

18.01.2012

СНЯТИЕ – У СТАНОВК А : АК К У М У ЛЯТОР

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Снятие

Выполните следующие операции :



Выключить зажигание



Подождать 3 минут, прежде чем отсоединять аккумуляторную батарею



Отсоединить аккумуляторную батарею

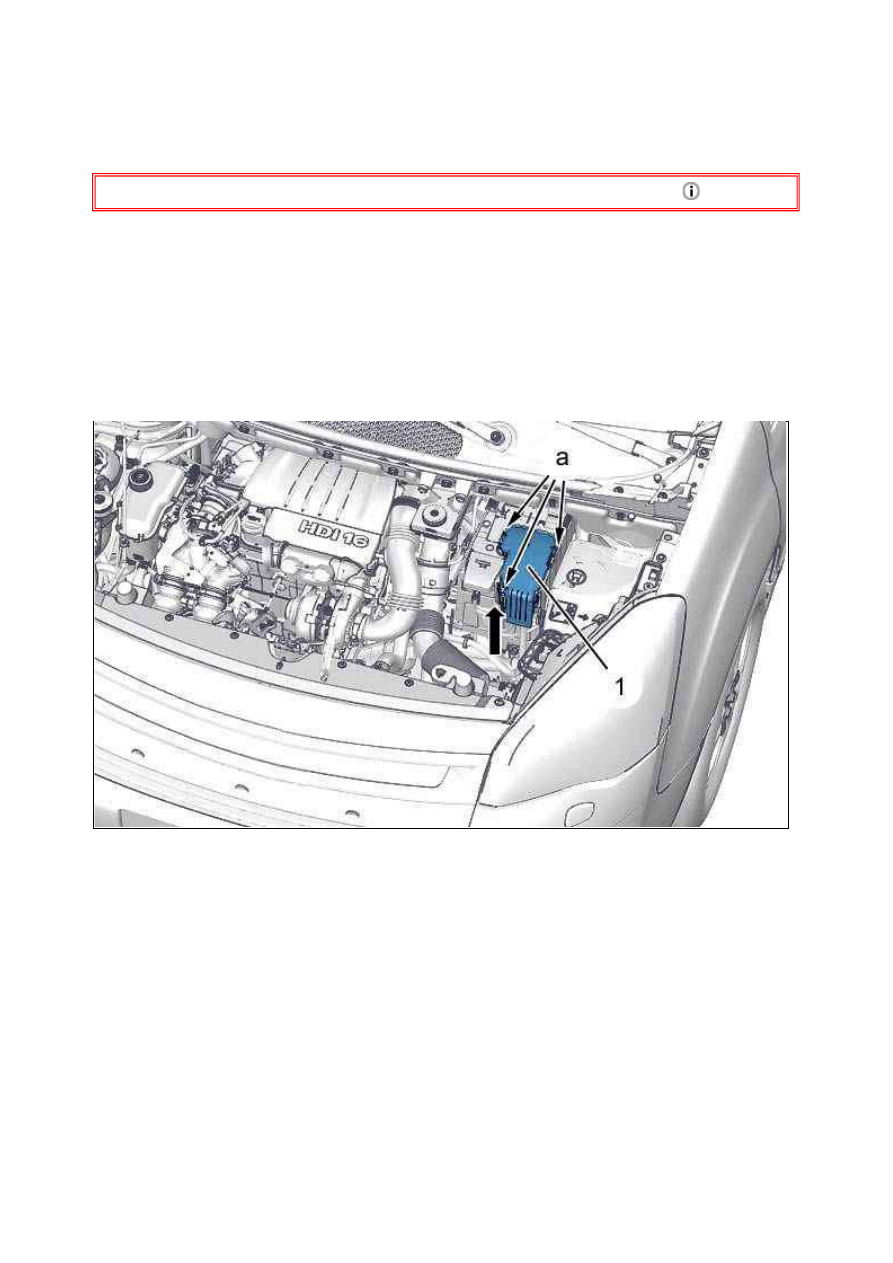

1.1. Аккумулятор

Отсоединить : Крышка блока предохранителей (1) (в "a") (в соответствии со стрелкой ).
Снимите : Крышка блока предохранителей (1).

Рисунок : D1AM03ND
