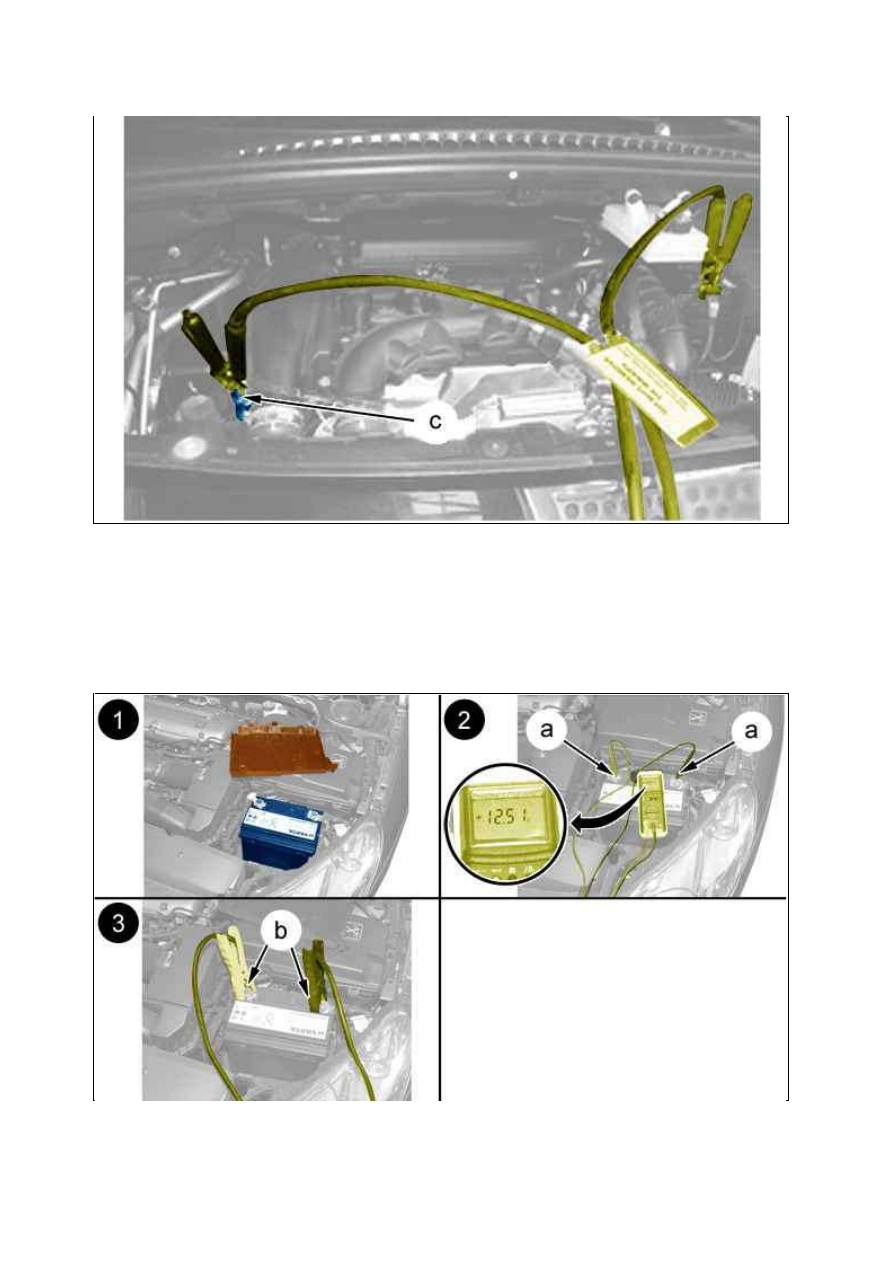

ПРИМ ЕЧАНИЕ :  Болт  "массы",  вынесенный  на  траверсу  передка,  можно  достать  только  с  помощью
шипцов среднего размера (в "c"). Для использования шипцов большого размера закрепить черный кабель к
одному из болтов опоры двигателя.

7.8. PEUGEOT 407 ­ PEUGEOT 407  купе (К роме 2,7 HDI )

Рисунок ﭹ  : Расположение аккумуляторной батареи :



Аккумуляторная батарея устанавливается в моторном отсеке

Рисунок : D1AD00TD

Рисунок : D1AD00AD

18.01.2012



Аккумуляторная батарея защищена защелкивающейся крышкой

Рисунок ﭲ  : Проверка аккумуляторной батареи с помощью тестера или вольтметра (в "a") :



Открыть капот



Снимите крышку аккумуляторной батареи



Проверить аккумуляторную батарею с помощью тестера или вольтметра в "a" (черный щуп ­ к
отрицательной клемме, красный щуп ­ к положительной клемме аккумуляторной батареи)



Установить на место крышку аккумуляторной батареи

Рисунок ﭳ  : Подзаряд аккумуляторной батареи :



Открыть капот



Снимите крышку аккумуляторной батареи



Подключить сертифицированное Peugeot зарядное устройство к аккумуляторной батарее в
"b" (черный кабель ­ к отрицательной клемме, красный кабель ­ к положительной клемме)



С помощью сертифицированного зарядного устройства запустить зарядку аккумуляторной батареи в
соответствии с рекомендациями изготовителя



Установить на место крышку аккумуляторной батареи

7.9. PEUGEOT 407 ­ 407 купе (2,7 HDI )

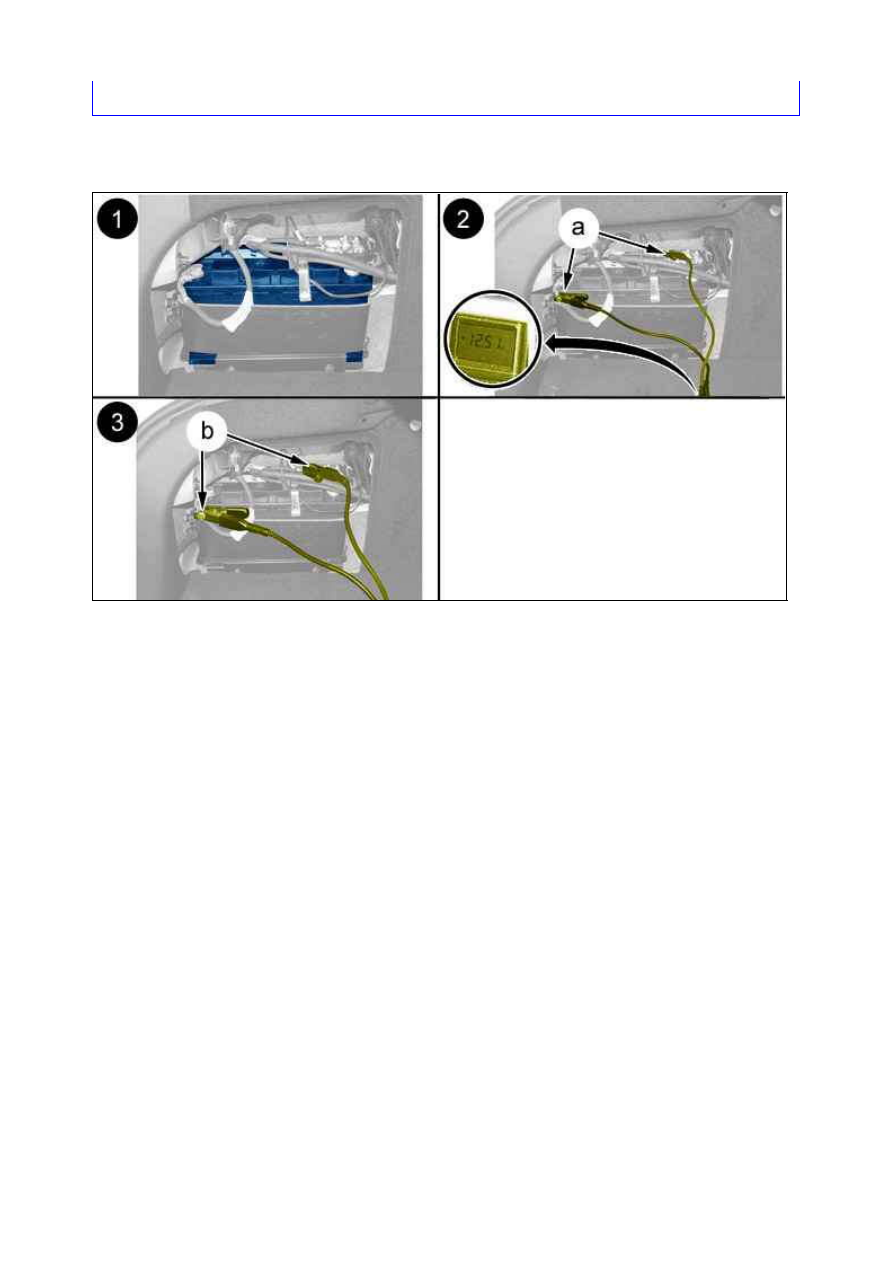

Рисунок ﭹ  : Расположение аккумуляторной батареи :



Аккумуляторная батарея расположена в багажнике под отделкой слева



Лючок обеспечивает доступ к положительной клемме аккумуляторной батареи



Выносные клеммы (положительная и электрическая "масса") находятся в моторном отсеке

Рисунок ﭲ  : Проверка аккумуляторной батареи с помощью тестера или вольтметра (в "a") :



Открыть багажник



Снять лючок доступа к аккумуляторной батарее



Проверьте аккумуляторную батарею с помощью тестера или вольтметра (в "a") (Черной точкой
отмечена "масса", а красной точкой ­ положительная клемма)



Установить отделку багажника и лючок

Рисунок ﭳ  : Подзаряд аккумуляторной батареи :



Открыть багажник



Снять лючок доступа к аккумуляторной батарее

Рисунок : D1AD00BD

18.01.2012



Подключить к аккумуляторной батарее зарядное устройство, сертифицированное компанией
Peugeot (в "b") (Черный кабель ­ для соединения с "массой", красный ­ для соединения с
положительной клеммой)



С помощью сертифицированного зарядного устройства запустить зарядку аккумуляторной батареи в
соответствии с рекомендациями изготовителя



Установить отделку багажника и лючок

7.10. PEUGEOT 508

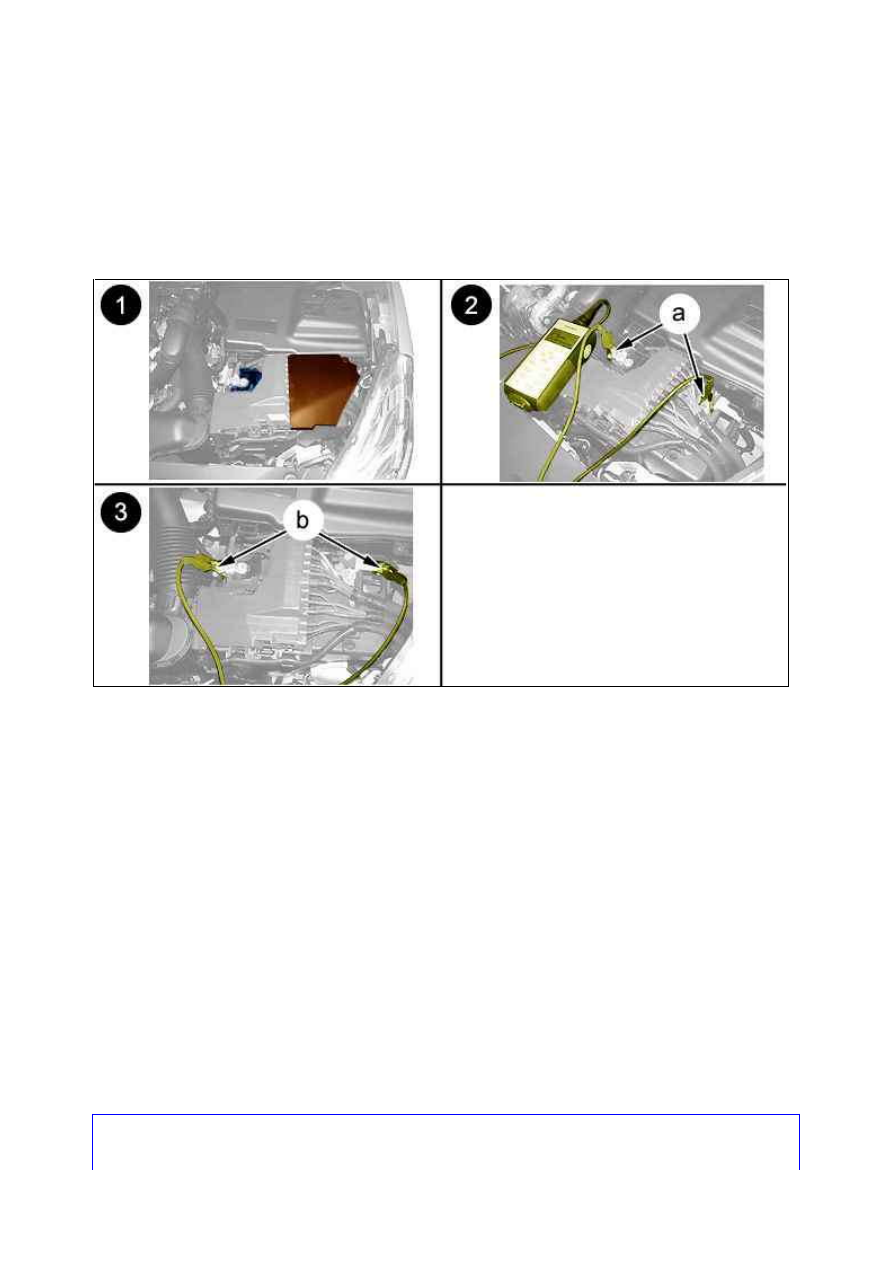

Рисунок 1 : Расположение аккумуляторной батареи :



Аккумуляторная батарея устанавливается в моторном отсеке



Аккумуляторная батарея защищена защелкивающейся крышкой (Сторона отрицательной клеммы
аккумуляторной батареи)

Рисунок 2 : Проверка аккумуляторной батареи с помощью тестера или вольтметра :



Открыть капот



Снимите крышку аккумуляторной батареи



Проверить состояние зарядки аккумуляторной батареи с помощью тестера или вольтметра (черный
щуп ­ на отрицательную клемму, красный щуп ­ на положительную клемму аккумуляторной
батареи) (в (a))



Установить на место крышку аккумуляторной батареи (Имеется в бортовом комплекте)

Рисунок 3 : Подзаряд аккумуляторной батареи :



Открыть капот



Снимите крышку аккумуляторной батареи



Подключить к аккумуляторной батарее зарядное устройство, сертифицированное компанией Peugeot
(Черный провод, подсоединенный к держателю "массы", который закреплен на выходе блока контроля
состояния аккумуляторной батареи, красный провод ­ к положительной клемме батареи в точке (b))



С помощью сертифицированного зарядного устройства запустить зарядку аккумуляторной батареи в
соответствии с рекомендациями изготовителя



Установить на место крышку аккумуляторной батареи (Имеется в бортовом комплекте)

ВНИМ АНИЕ : Аккумуляторная батарея автомобиля, оснащенного функцией "Stop and Start" (остановка­
пуск)  может  быть  заряжена  точно  так  же,  как  батарея  обычного  автомобиля.  Подзарядка  выполняется  с
помощью  сертифицированного  оборудования  (зарядное  устройство  GR1)  при  кабелях  автомобиля,

Рисунок : E3BD006D

18.01.2012

подсоединенных к аккумуляторной батарее.

7.11. PEUGEOT 607

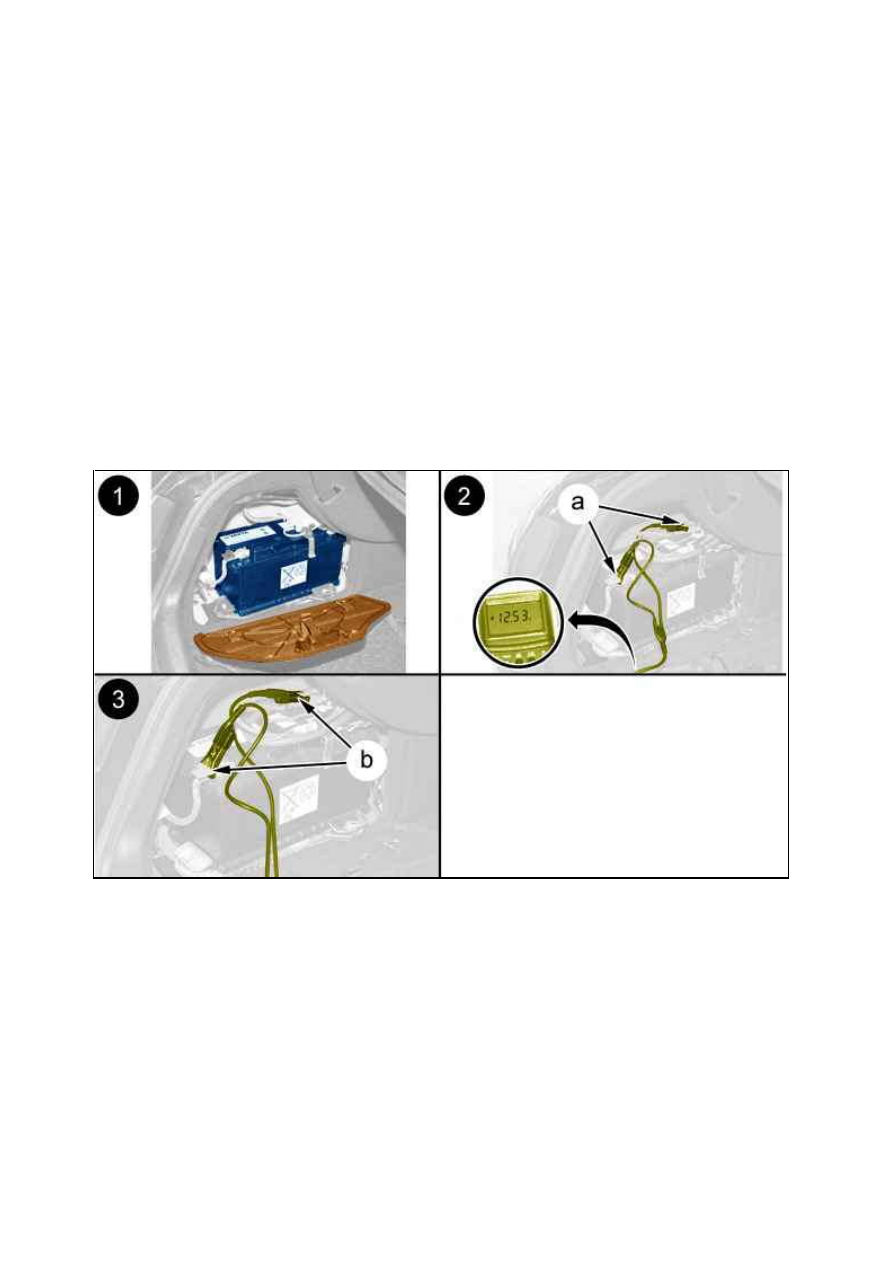

Рисунок ﭹ  : Расположение аккумуляторной батареи :



Аккумуляторная батарея расположена в багажнике под отделкой слева



Лючок обеспечивает доступ к положительной клемме аккумуляторной батареи



Выносные клеммы (положительная и электрическая "масса") находятся в моторном отсеке

Рисунок ﭲ  : Проверка аккумуляторной батареи с помощью тестера или вольтметра (в "a") :



Открыть багажник



Снять лючок доступа к аккумуляторной батарее



Проверьте аккумуляторную батарею с помощью тестера или вольтметра (в "a") (Черной точкой
отмечена "масса", а красной точкой ­ положительная клемма)



Установить отделку багажника и лючок

Рисунок ﭳ  : Подзаряд аккумуляторной батареи :



Открыть багажник



Снять лючок доступа к аккумуляторной батарее



Подключить к аккумуляторной батарее зарядное устройство, сертифицированное компанией
Peugeot (в "b") (Черный кабель ­ для соединения с "массой", красный ­ для соединения с
положительной клеммой)



С помощью сертифицированного зарядного устройства запустить зарядку аккумуляторной батареи в
соответствии с рекомендациями изготовителя



Установить отделку багажника и лючок

7.12. PEUGEOT 807

Рисунок : D1AD00CD
