Снимите крышку аккумуляторной батареи (При необходимости)



Подключить сертифицированное Peugeot зарядное устройство к аккумуляторной батарее в
"b" (черный кабель ­ к отрицательной клемме, красный кабель ­ к положительной клемме)



С помощью сертифицированного зарядного устройства запустить зарядку аккумуляторной батареи в
соответствии с рекомендациями изготовителя



Установить защитную крышку до выдачи автомобиля клиенту

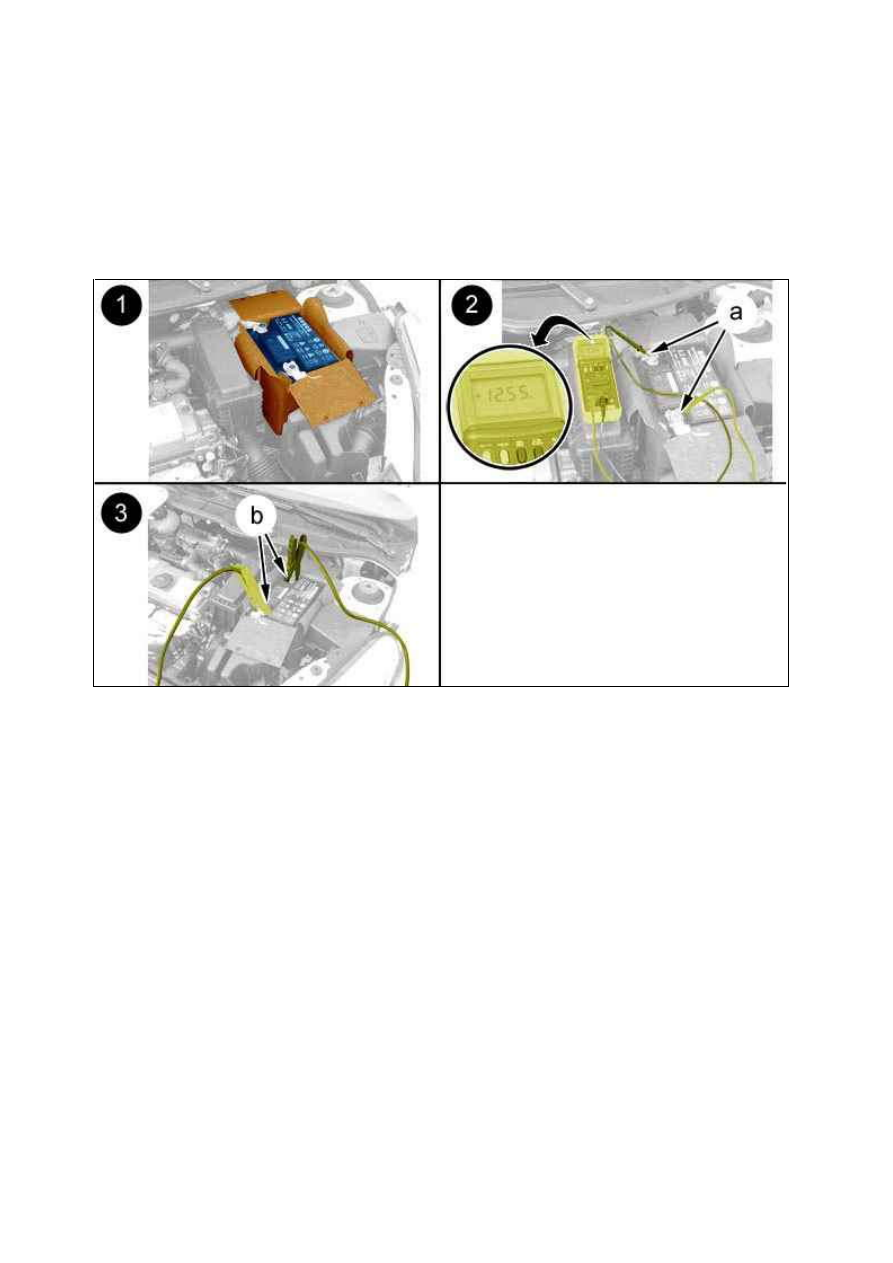

7.4. PEUGEOT 206 / 206 +(T3E) / 207(T3)

Рисунок ﭹ  : Расположение аккумуляторной батареи :



Аккумуляторная батарея устанавливается в моторном отсеке



Аккумуляторная батарея защищена открывающимся чехлом

Рисунок ﭲ  : Проверка аккумуляторной батареи с помощью тестера или вольтметра (в "a") :



Открыть капот



Открыть чехол аккумуляторной батареи (При необходимости)



Проверить аккумуляторную батарею с помощью тестера или вольтметра в "a" (черный щуп ­ к
отрицательной клемме, красный щуп ­ к положительной клемме аккумуляторной батареи)



Закрыть чехол аккумуляторной батареи до выдачи автомобиля клиенту

Рисунок ﭳ  : Подзаряд аккумуляторной батареи :



Открыть капот



Открыть чехол аккумуляторной батареи (При необходимости)



Подключить сертифицированное Peugeot зарядное устройство к аккумуляторной батарее в
"b" (черный кабель ­ к отрицательной клемме, красный кабель ­ к положительной клемме)



С помощью сертифицированного зарядного устройства запустить зарядку аккумуляторной батареи в
соответствии с рекомендациями изготовителя



Закрыть чехол аккумуляторной батареи до выдачи автомобиля клиенту

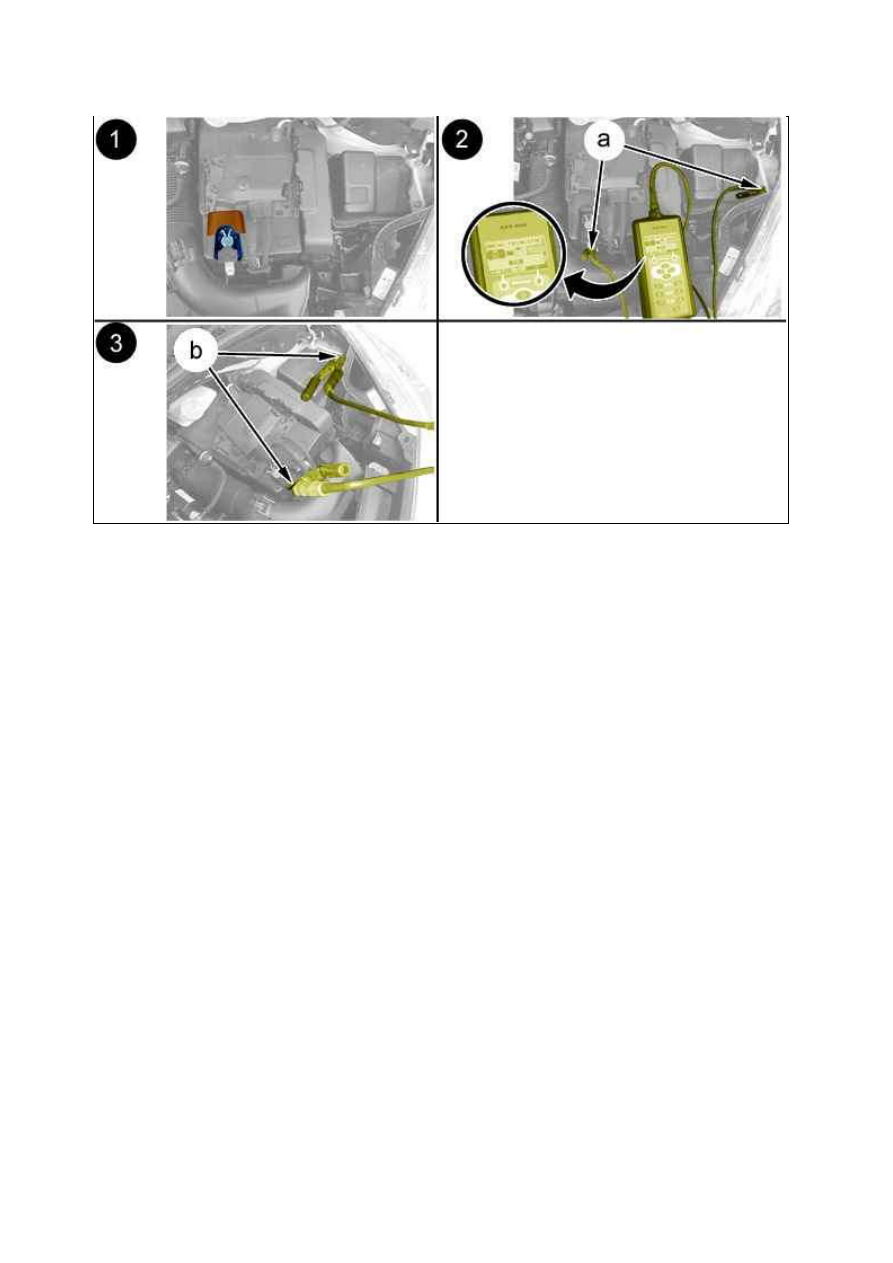

7.5. PEUGEOT 207 (A7)

Рисунок : D1AD006D

18.01.2012

Рисунок ﭹ  : Расположение аккумуляторной батареи :



Аккумуляторная батарея устанавливается в моторном отсеке



Аккумуляторная батарея защищена крышкой, в которой имеется лючок для доступа к положительной
клемме



В передней левой части имеется выносная клемма электрической "массы"

Рисунок ﭲ  : Проверка аккумуляторной батареи с помощью тестера или вольтметра (в "a") :



Открыть капот



Открыть лючок доступа к положительной клемме аккумуляторной батареи



Проверить аккумуляторную батарею с помощью тестера или вольтметра в "a" (черный щуп ­ к
выносной клемме электрической "массы", красный щуп ­ к положительной клемме аккумуляторной
батареи)



Закрыть лючок доступа к положительной клемме

Рисунок ﭳ  : Подзаряд аккумуляторной батареи :



Открыть капот



Открыть лючок доступа к положительной клемме аккумуляторной батареи



Подключить сертифицированное Peugeot зарядное устройство к аккумуляторной батарее в
"b" (черный кабель ­ к выносной клемме электрической "массы", красный кабель ­ к положительной
клемме)



С помощью сертифицированного зарядного устройства запустить зарядку аккумуляторной батареи в
соответствии с рекомендациями изготовителя



Закрыть лючок доступа к положительной клемме

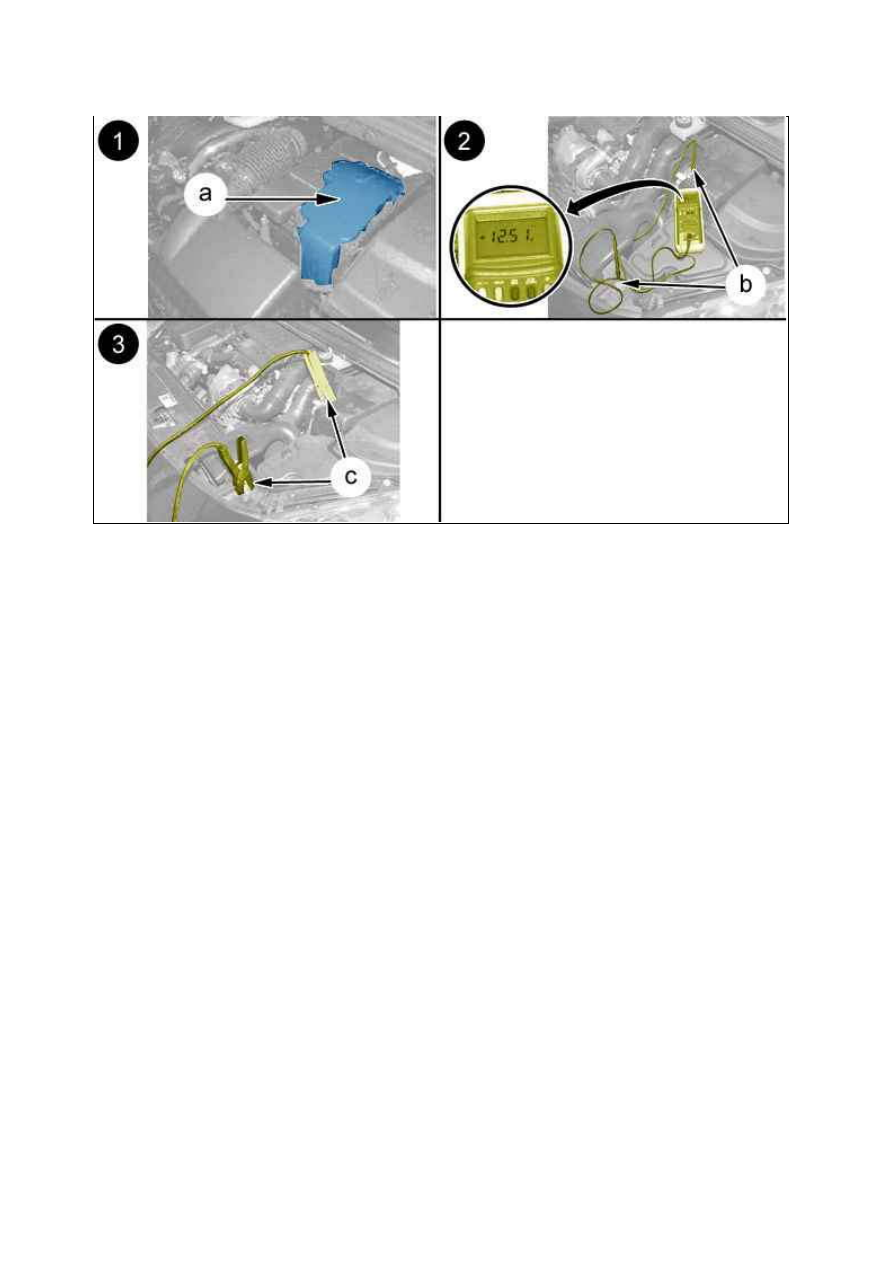

7.6. PEUGEOT 307 ­ 308 ­ RCZ

Рисунок : D1AB018D

18.01.2012

Рисунок ﭹ  : Расположение аккумуляторной батареи :



Аккумуляторная батарея устанавливается в моторном отсеке



Аккумуляторная батарея защищена защелкивающейся крышкой с лючком доступа к индикатору
зарядки "a" и лючком доступа к положительной клемме



В передней левой части имеется выносная клемма электрической "массы"

ПРИМ ЕЧАНИЕ : Только на автомобилях семейства 308 / RCZ устанавливаются блоки предохранителей
"a" над аккумуляторными батареями (в "a").

Рисунок ﭲ  : Проверка аккумуляторной батареи с помощью тестера или вольтметра (в "b") :



Открыть капот



Открыть лючок доступа к положительной клемме аккумуляторной батареи



Проверить аккумуляторную батарею с помощью тестера или вольтметра в "b" (черный щуп ­ к
выносной клемме электрической "массы", красный щуп ­ к положительной клемме аккумуляторной
батареи)



Закрыть лючок доступа к положительной клемме

Рисунок ﭳ  : Подзаряд аккумуляторной батареи :



Открыть капот



Открыть лючок доступа к положительной клемме аккумуляторной батареи



Подключить сертифицированное Peugeot зарядное устройство к аккумуляторной батарее в
"c" (черный кабель ­ к выносной клемме электрической "массы", красный кабель ­ к положительной
клемме)



С помощью сертифицированного зарядного устройства запустить зарядку аккумуляторной батареи в
соответствии с рекомендациями изготовителя



Закрыть лючок доступа к положительной клемме

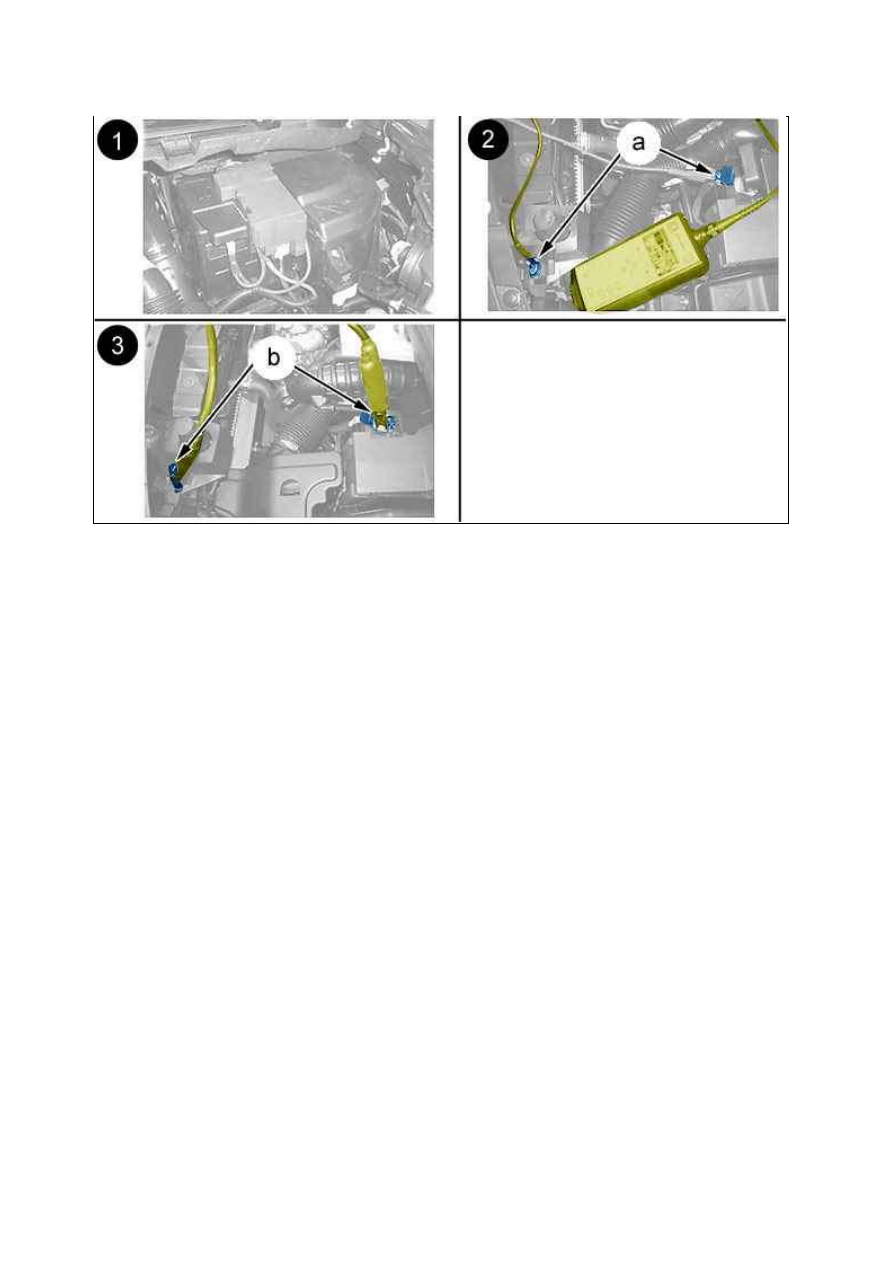

7.7. PEUGEOT 3008 ­ 5008

Рисунок : D1AD008D

18.01.2012

Рисунок ﭹ  : Расположение аккумуляторной батареи :



Аккумуляторная батарея устанавливается в моторном отсеке



Аккумуляторная батарея защищена защелкивающейся крышкой с лючком доступа к индикатору
зарядки "a" и лючком доступа к положительной клемме



В передней левой части имеется выносная клемма электрической "массы"

Рисунок ﭲ  : Проверка аккумуляторной батареи с помощью тестера или вольтметра (в "a") :



Открыть капот



Открыть лючок доступа к положительной клемме аккумуляторной батареи



Проверить аккумуляторную батарею с помощью тестера или вольтметра в "a" (черный щуп ­ к
выносной клемме электрической "массы", красный щуп ­ к положительной клемме аккумуляторной
батареи)



Закрыть лючок доступа к положительной клемме

Рисунок ﭳ  : Подзаряд аккумуляторной батареи :



Открыть капот



Открыть лючок доступа к положительной клемме аккумуляторной батареи



Подключить сертифицированное Peugeot зарядное устройство к аккумуляторной батарее в
"b" (черный кабель ­ к выносной клемме электрической "массы", красный кабель ­ к положительной
клемме)



С помощью сертифицированного зарядного устройства запустить зарядку аккумуляторной батареи в
соответствии с рекомендациями изготовителя



Закрыть лючок доступа к положительной клемме
