Peugeot Partner (B9). Руководство - часть 495

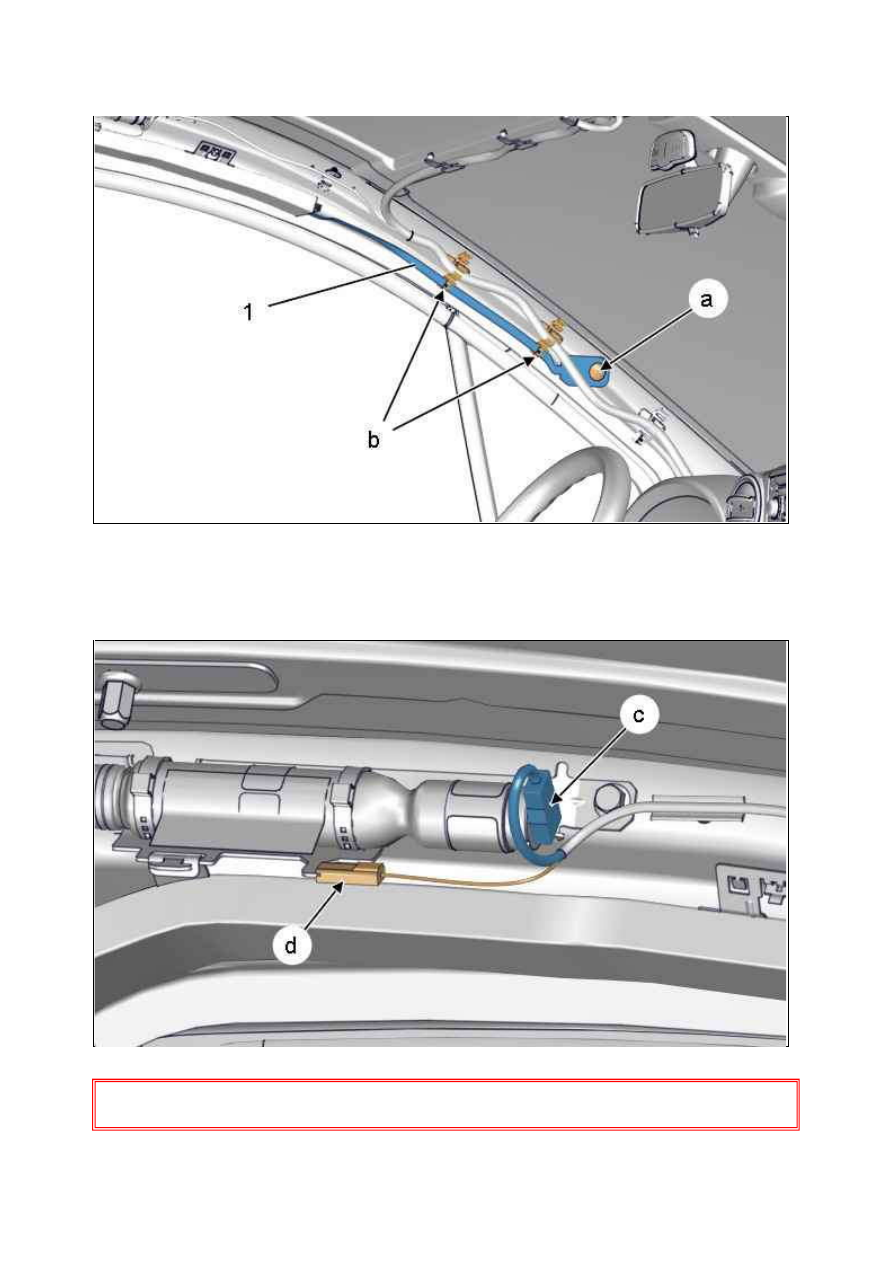

Отсоединить фиксатор ( в "a") ; С помощью приспособления [1350­ZZ].
Освободите из креплений элемент (1) оконной подушки безопасности ( в "b").
Извлеките элемент (1) оконной подушки безопасности.

ОБЯЗАТЕЛЬНО : При снятии оконной подушки безопасности (1), в первую очередь, отключить разъем
питания.

Отсоединить :

Рисунок : C5GM0VXD

Рисунок : C5JM0CUD

18.01.2012



Разъем ( в "c")



Разъем ( в "d")

Отсоедините стопорные зажимы "f" ( в "e") ; С помощью малых щипцов.

Снимите болтов (2).
Освободите газовый генератор "h" (в соответствии со стрелкой "g").

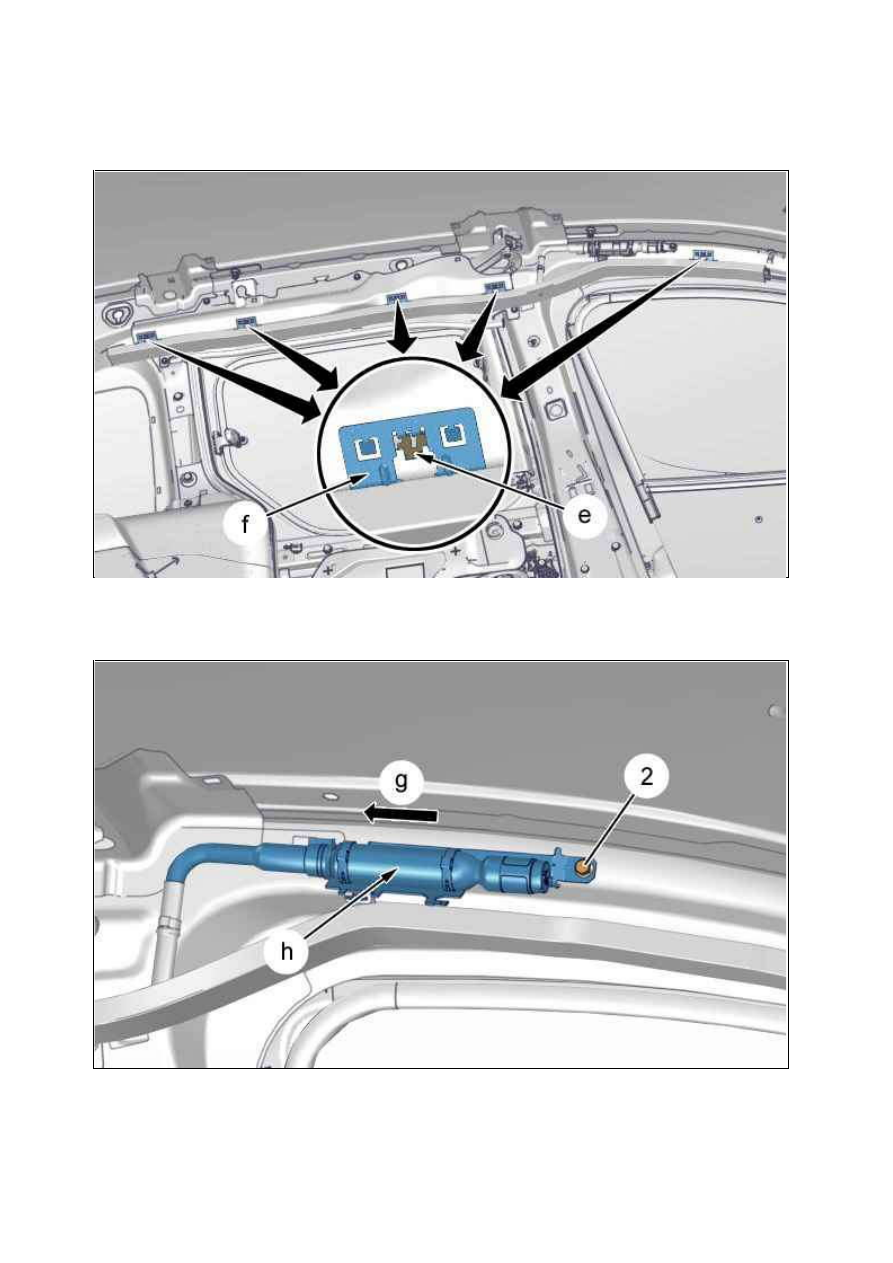

Рисунок : C5JG0FSD

Рисунок : C5JG0FTD

18.01.2012

Снять боковую надувную шторку безопасности (1).

ОБЯЗАТЕЛЬНО :

Примените процедуру разрушения пиротехнических элементов

.

ОБЯЗАТЕЛЬНО :

После срабатывания подушек безопасности и ремней безопасности заменить

пиротехнические элементы

.

3. У становка

ОБЯЗАТЕЛЬНО :  При  установке  оконной  подушки  безопасности  (1)  в  первую  очередь  подключить
разъем "массы".

ВНИМ АНИЕ : После любого снятия замените оконную подушку безопасности (1).

Установить оконную подушку безопасности (1) (новый).
Затяните болт (2) моментом 0,8 дН.м.
Закрепить в фиксаторах :



Стопорные зажимы "f" ( в "e")



Новый фиксатор ( в "a")

Установите в крепления элемент (1) оконной подушки безопасности ( в "b").
Подсоединить :



Разъем ( в "d")



Разъем ( в "c")

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

Подсоедините обратно аккумуляторную батарею.

ОБЯЗАТЕЛЬНО :

Выполнить  процедуру  отключения  централизованной  системы  подушек

Рисунок : C5JM0CWD

18.01.2012

безопасности и ремней безопасности

.

Включить зажигание (При неработающем двигателе).
Проверьте функционирование сигнализатора подушки безопасности на панели приборов.

ПРИМ ЕЧАНИЕ : Визуальный сигнализатор включается на 6 ­ 8 секунд, затем выключается.

ПРИМ ЕЧАНИЕ : Если сигнализатор остается включенным, считать коды ошибок.

Проверьте функционирование различного оборудования.

У становить на место гарнитуру потолка салона

 (в зависимости от комплектации).

Установите :

Обивку многофункциональной крыши

 (в зависимости от комплектации).

18.01.2012
