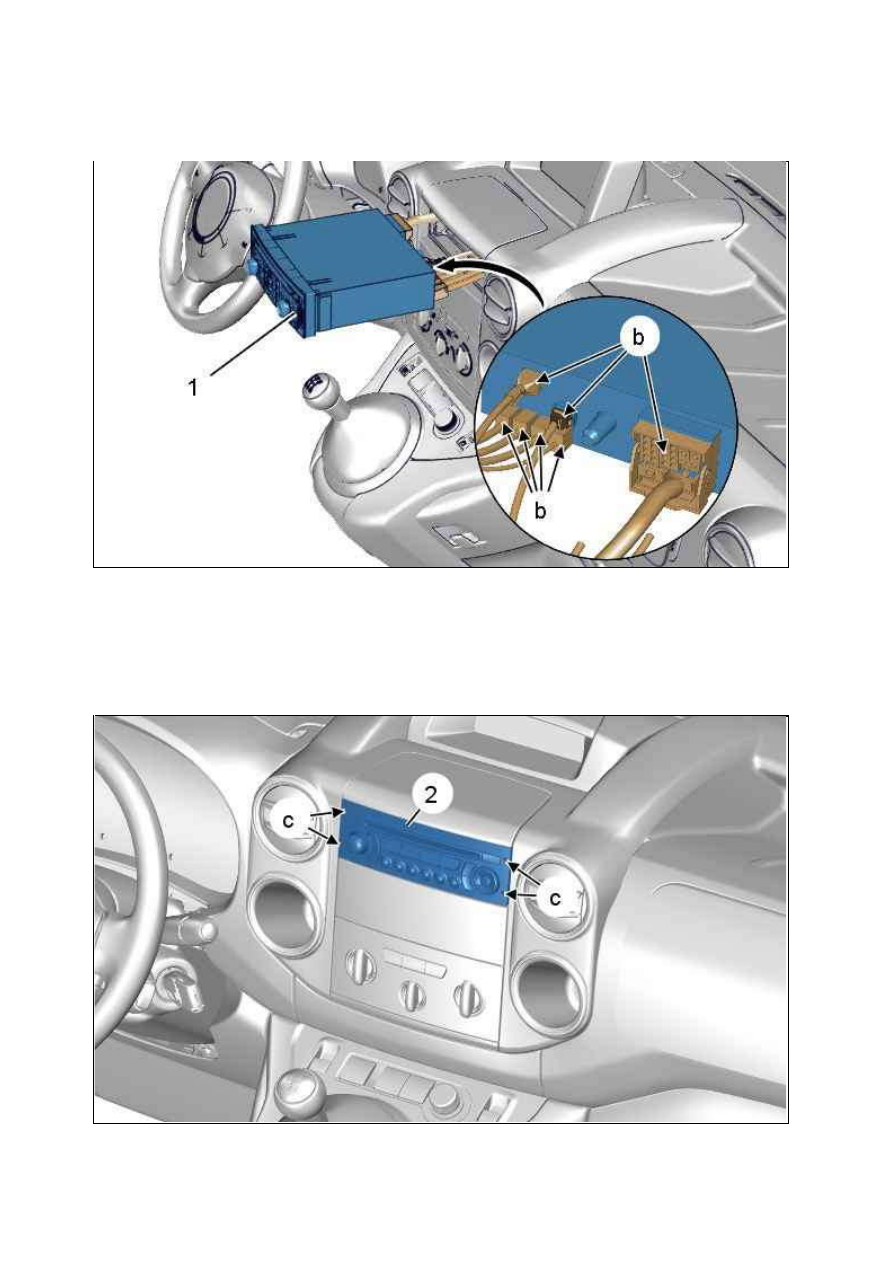

Вставить шпильки [9021­T] в отверстия до фиксации ( в "a").
Выньте автомагнитолу (1) с помощью зажимов [9021­T].

Отключить электрических разъема  (в "b").
Снять автомагнитолу (1).
Отсоединить шпильки [9021­T] автомагнитолы.

2.2. Автомагнитола (RD)

Рисунок : C5FM0HKD

Рисунок : D5AG03WD

18.01.2012

Вставить шпильки [9021­T] в отверстия до фиксации ( в "c").
Выньте автомагнитолу (2) с помощью зажимов [9021­T].

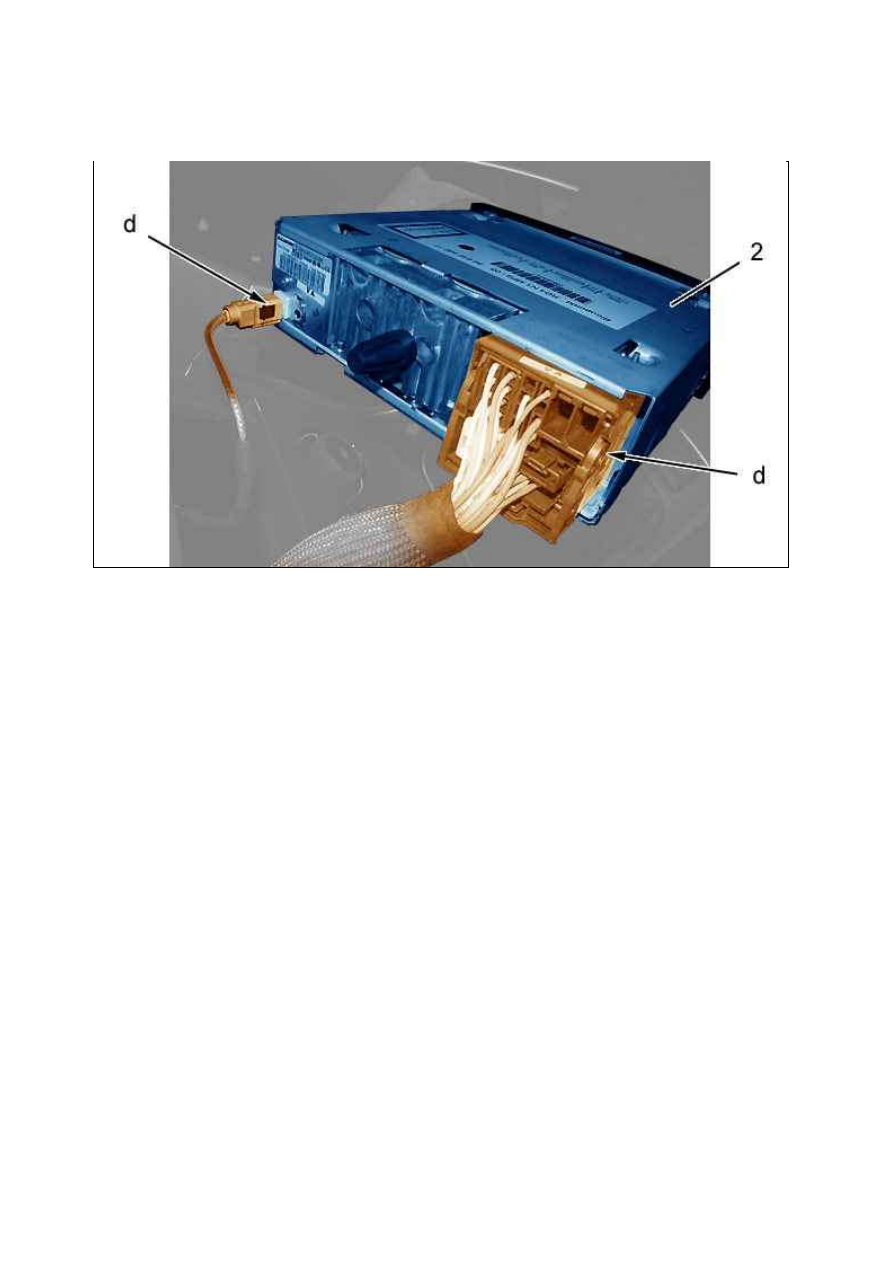

Отключить электрических разъема  (в "d").
Снять автомагнитолу (2).
Отсоединить шпильки [9021­T] автомагнитолы.

3. У становка

Установка производится выполнением операций по снятию в обратном порядке.
Подсоедините обратно аккумуляторную батарею.
Проверьте функционирование различного оборудования.

Рисунок : D5AG03XD

18.01.2012

СНЯТИЕ ­ У СТАНОВК А : АВТОНОМ НЫЙ ТЕЛЕК ОМ М У НИК АЦИОННЫЙ БЛОК

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Инструменты

2. Снятие

Отсоединить аккумуляторную батарею .

3. с левым расположением рулевого колеса

Снять многофункциональный дисплей

.

3.1. Передняя панель управления автономного телекоммуникационного блока

инструмент

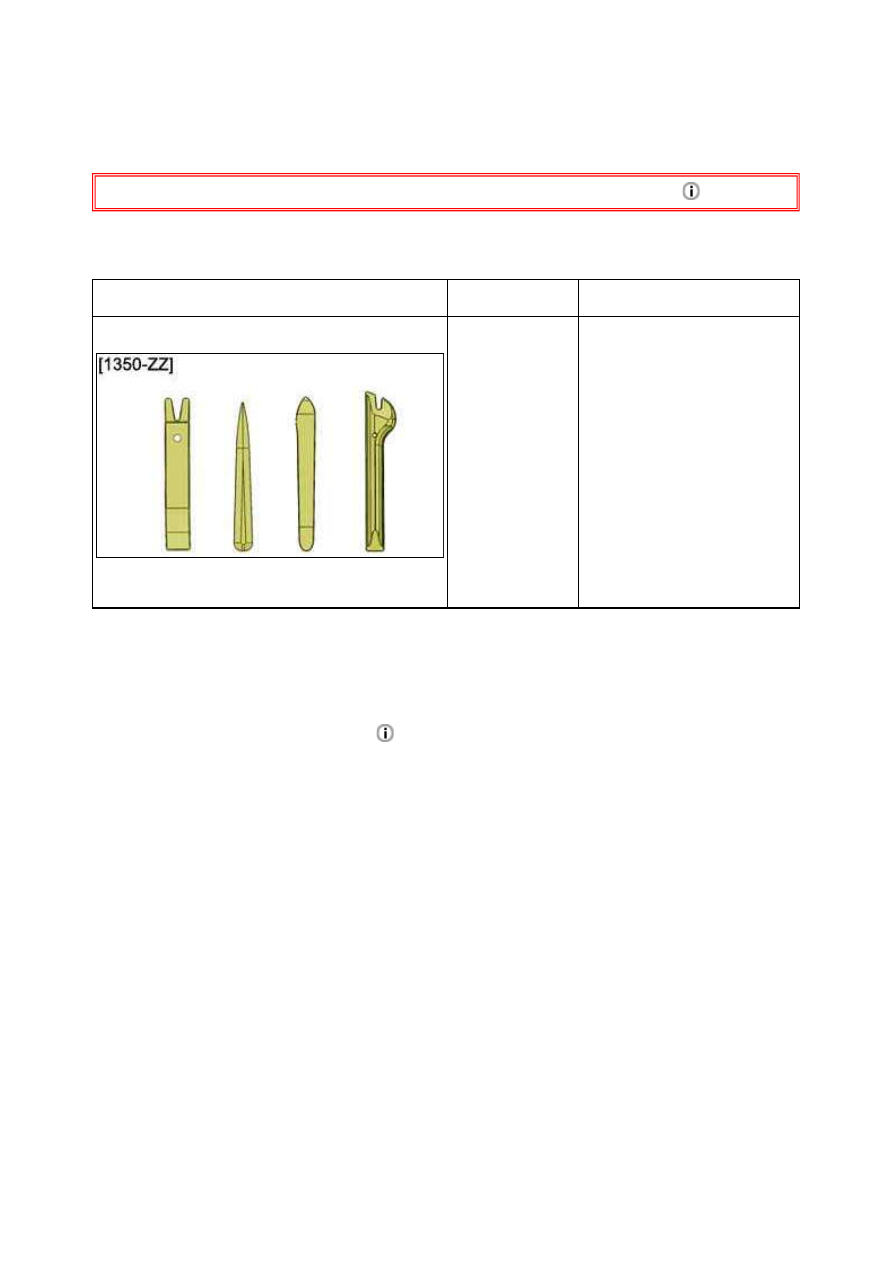

Номер (реферанс)  Обозначение

Рисунок : E5AG02MT

[1350­ZZ]

Инструмент для снятия обшивки

18.01.2012

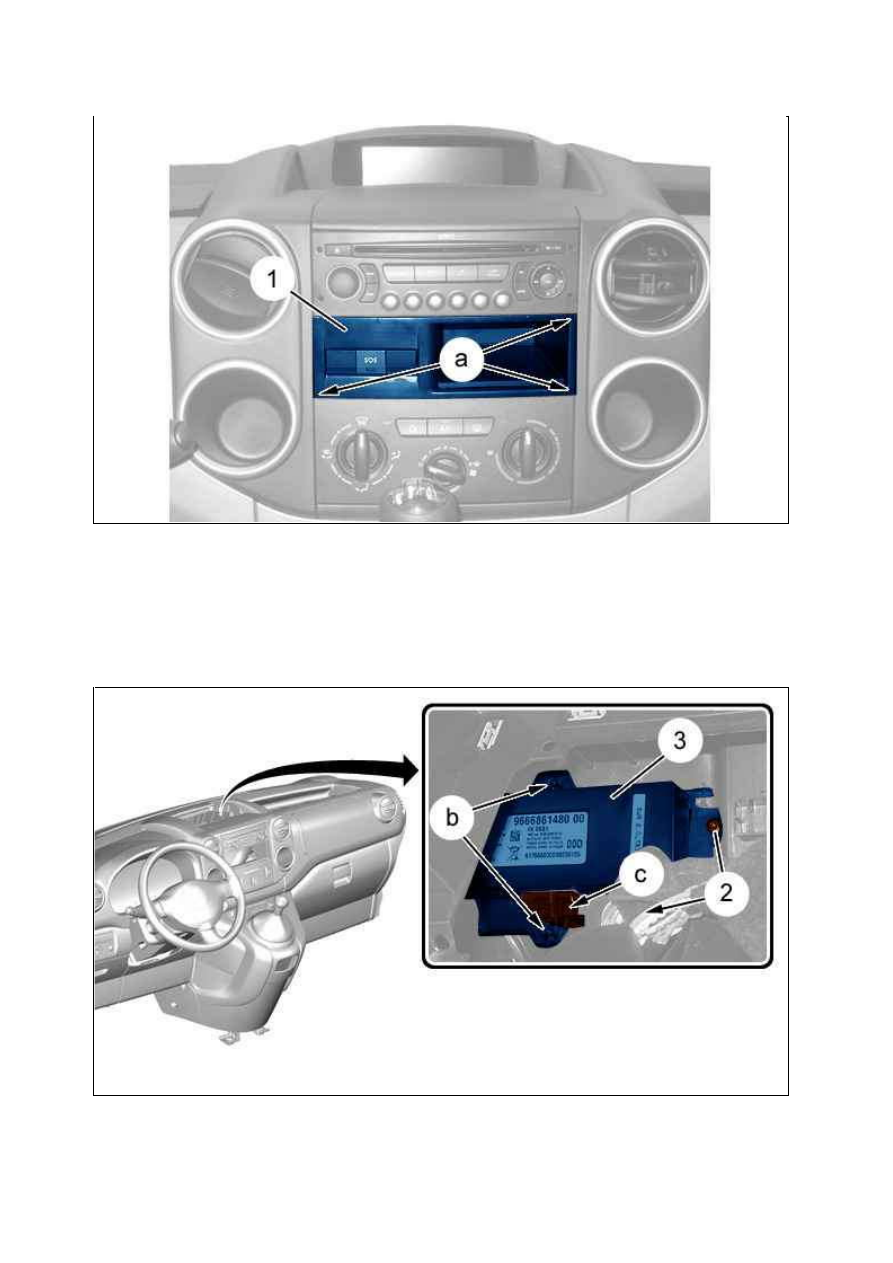

Отделить и удалить : Переднюю панель управления автономного телекоммуникационного блока (1) ( в "a") ;
С помощью приспособления [1350­ZZ].
Отсоедините разъем передней панели управления автономного телекоммуникационного блока (1).
Снимите : Переднюю панель управления автономного телекоммуникационного блока (1).

3.2. Блок автономной телекоммуникационной системы

Снимите болтов (2).
Отделить и удалить : Узел кронштейна автономного телекоммуникационного блока (3) ( в "b").

Рисунок : D5AG033D

Рисунок : D5AG034D
