Peugeot Partner (B9). Руководство - часть 504

СНЯТИЕ ­ У СТАНОВК А : АУ ДИОСИСТЕМ А USB BOX

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Инструменты

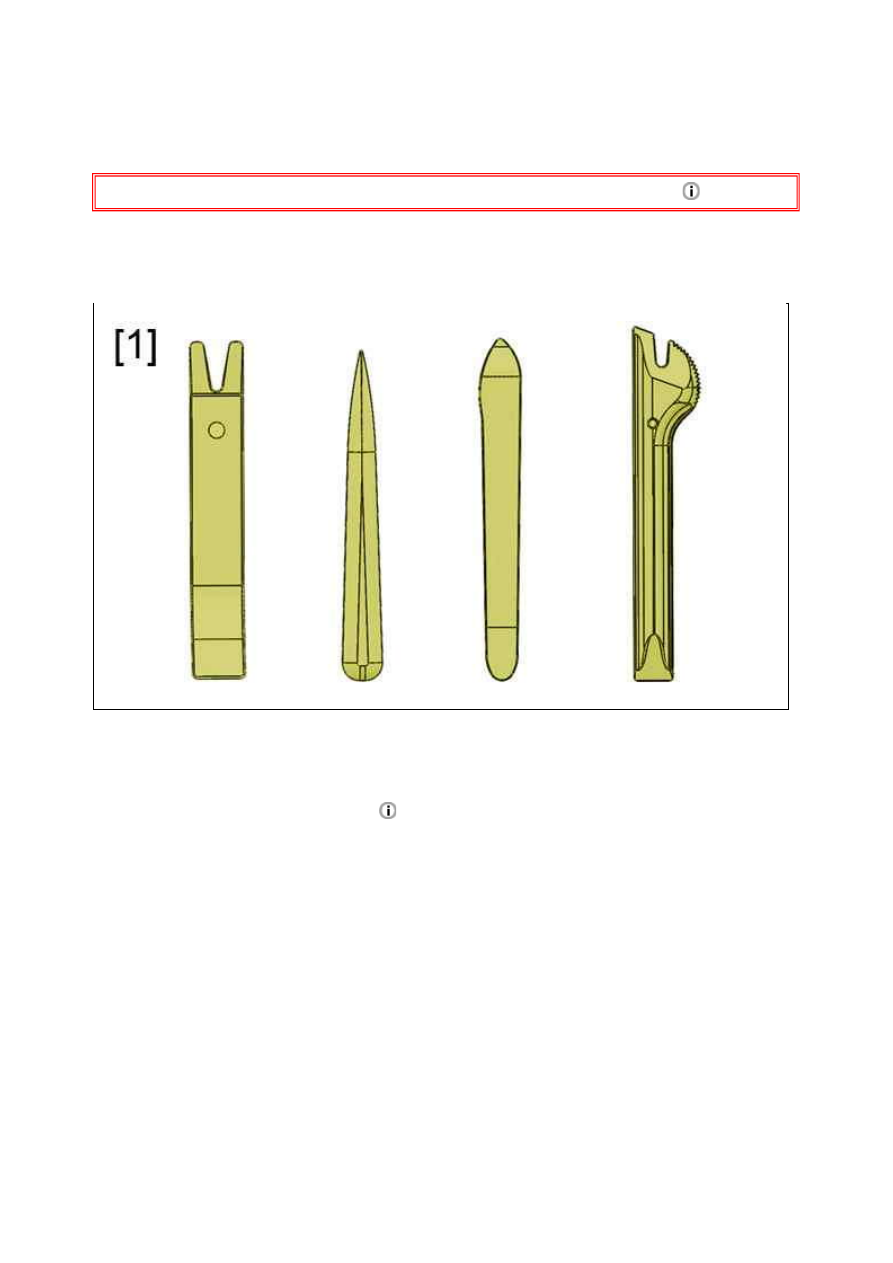

[1] Инструмент для снятия обшивки (­).1350.

2. Снятие

Отсоединить аккумуляторную батарею

.

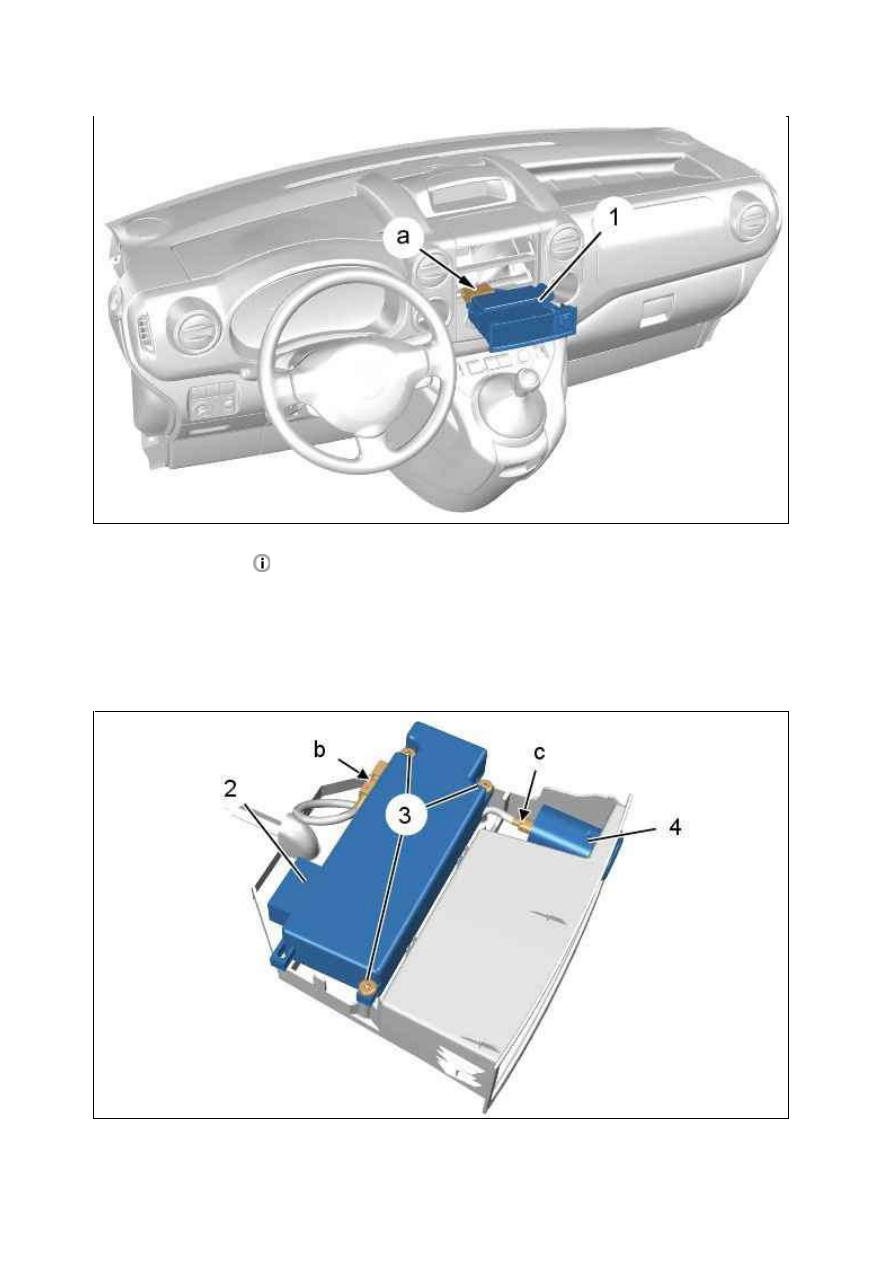

2.1. Опора аудиосистемы USB BOX ( с левым расположением рулевого колеса )

Рисунок : E5AP30WD

18.01.2012

Снять автомагнитолу

 (в зависимости от комплектации).

Отсоединить ­ Отделите : Опору аудиосистемы USB BOX (1) ; С помощью приспособления [1].
Отсоедините разъем ( в "a" ).
Снять : Опору аудиосистемы USB BOX (1) (На верстаке ).

2.2. Аудиосистема USB BOX ­ Гнездо USB BOX ( с левым расположением рулевого
колеса )

Отвернуть болты (3).

Рисунок : C5FG08SD

Рисунок : C5FG08TD

18.01.2012

Отделите : Аудиосистема USB Box (2).
Отключить электрических разъема ( в "b" ).
Снять : Аудиосистема USB Box (2).
Отсоединить : Электрический разъем USB BOX (4) ; С помощью приспособления [1].
Отсоединить : Разъем от гнезда USB BOX (4) ( в "c" ).
Снять : Электрический разъем USB BOX (4).

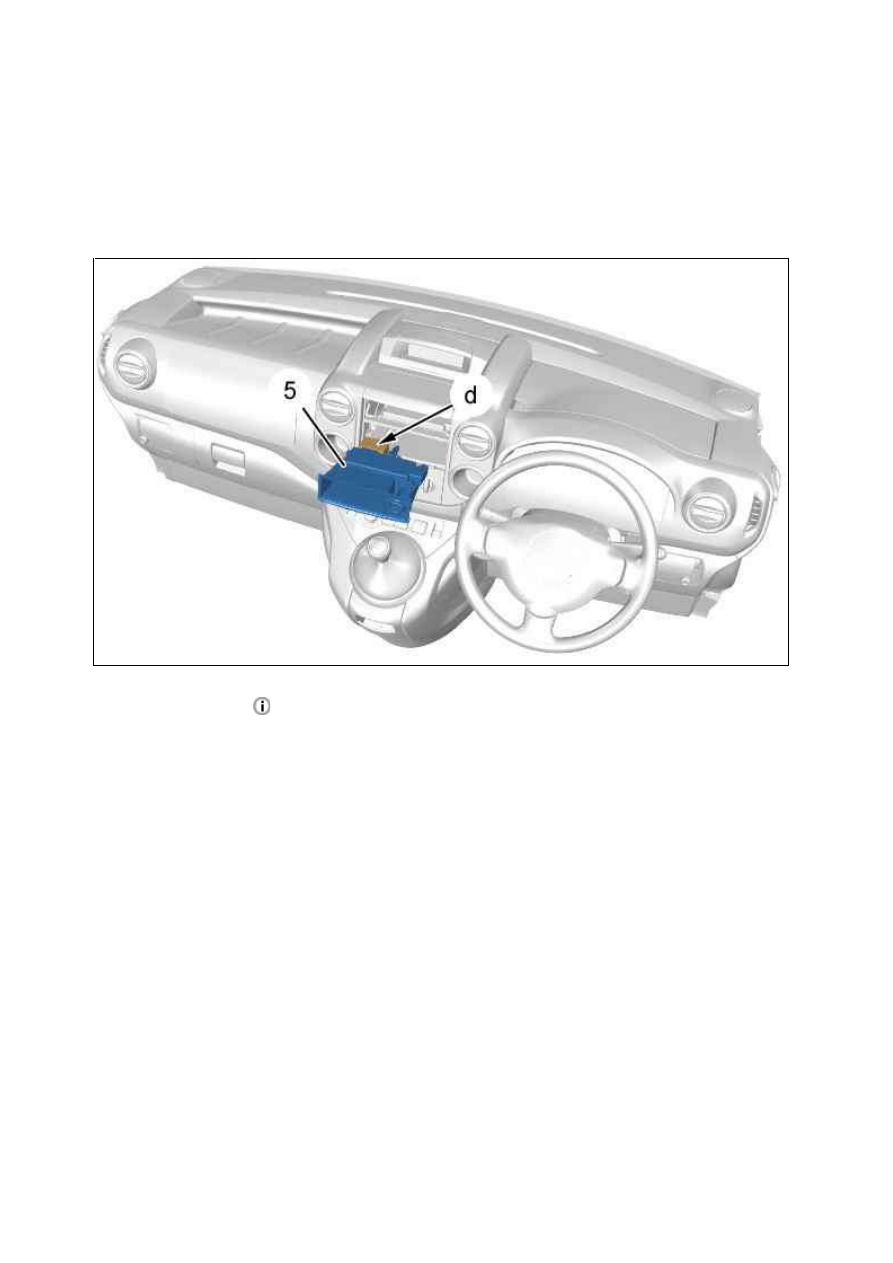

2.3. Опора аудиосистемы USB BOX ( с правым расположением рулевого колеса )

Снять автомагнитолу

 (в зависимости от комплектации).

Отсоединить ­ Отделите : Опору аудиосистемы USB BOX (5) ; С помощью приспособления [1].
Отсоедините разъем ( в "d" ).
Снять : Опору аудиосистемы USB BOX (5) (На верстаке ).

2.4. Аудиосистема USB BOX ­ Гнездо USB BOX ( с правым расположением рулевого
колеса )

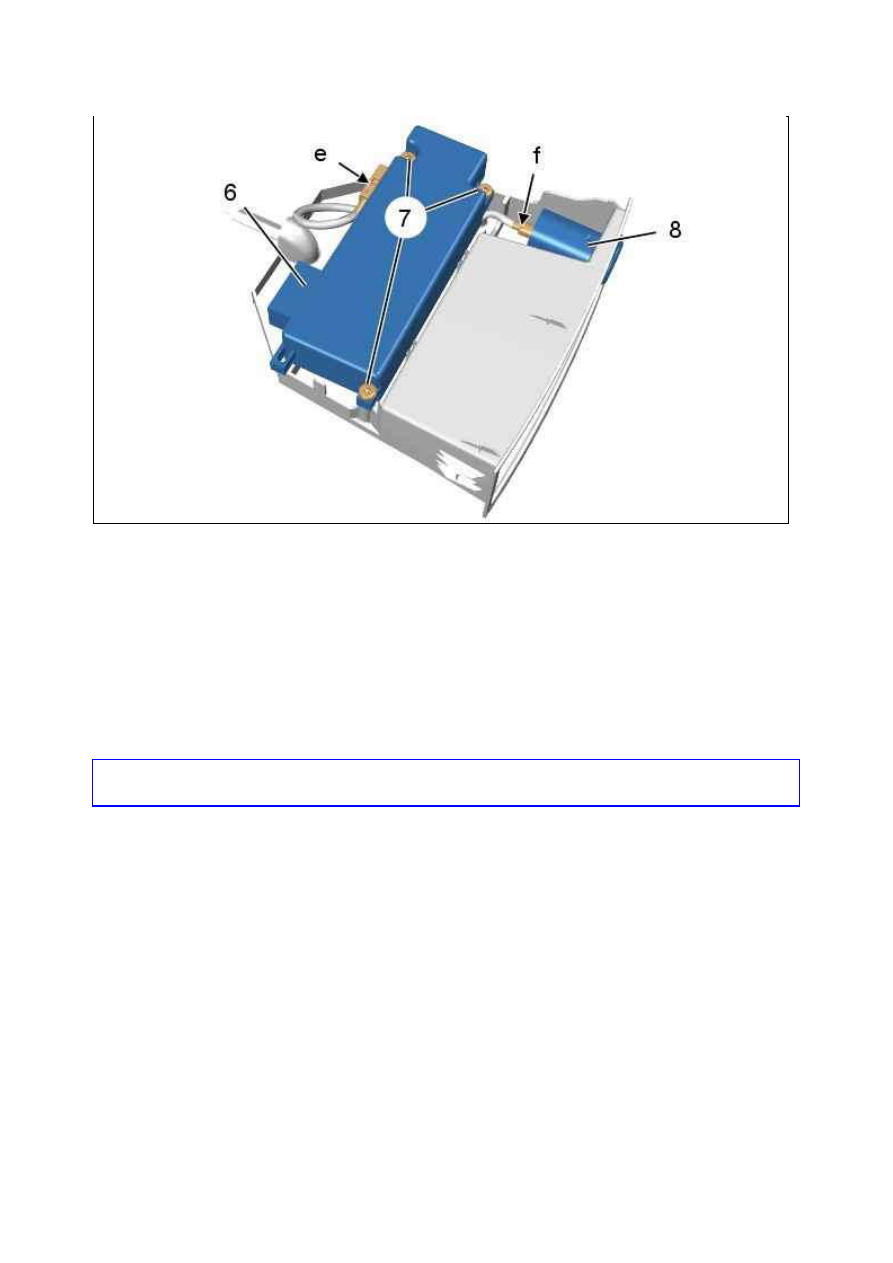

Рисунок : C5FG08UD

18.01.2012

Отвернуть болты (7).
Отделите : Аудиосистема USB Box (6).
Отключить электрических разъема ( в "e" ).
Снять : Аудиосистема USB Box (6).
Отсоединить : Электрический разъем USB BOX (8) ; С помощью приспособления [1].
Отсоединить : Разъем от гнезда USB BOX (8) ( в "f" ).
Снять : Электрический разъем USB BOX (8).

3. У становка

Установка производится выполнением операций по снятию в обратном порядке.
Подсоедините обратно аккумуляторную батарею.

ВНИМ АНИЕ : В случае замены аудиосистемы USB BOX (2 ­6) : Выполнить инициализацию с помощью
диагностического прибора .

Проверьте функционирование электрооборудования.

Рисунок : C5FG08VD

18.01.2012
