3. Очистка

ОБЯЗАТЕЛЬНО : Запрещено использовать сжатый воздух для очистки тормозных механизмов.

3.1. 1­я возможность

Чистить тормозной диск и хомутик при помощи рекомендуемого чистящего средства для тормозов.
Слить жидкость и просушить.
Вытрите бумажным полотенцем :



Снять тормозной диск



Тормозной суппорт

3.2. 2­я возможность

Используйте установку для удаления пыли, сертифицированную изготовителем .

4. У становка

Произведите визуальную проверку :



Герметичность по периметру поршня тормозного суппорта



Хорошее состояние и правильную регулировку защитных чехлов



Износ тормозных дисков

Замените неисправные детали.

ВНИМ АНИЕ :  Не  допускается  наличия  никаких  следов  масла  или  смазки  на  накладках  тормозных
колодок.

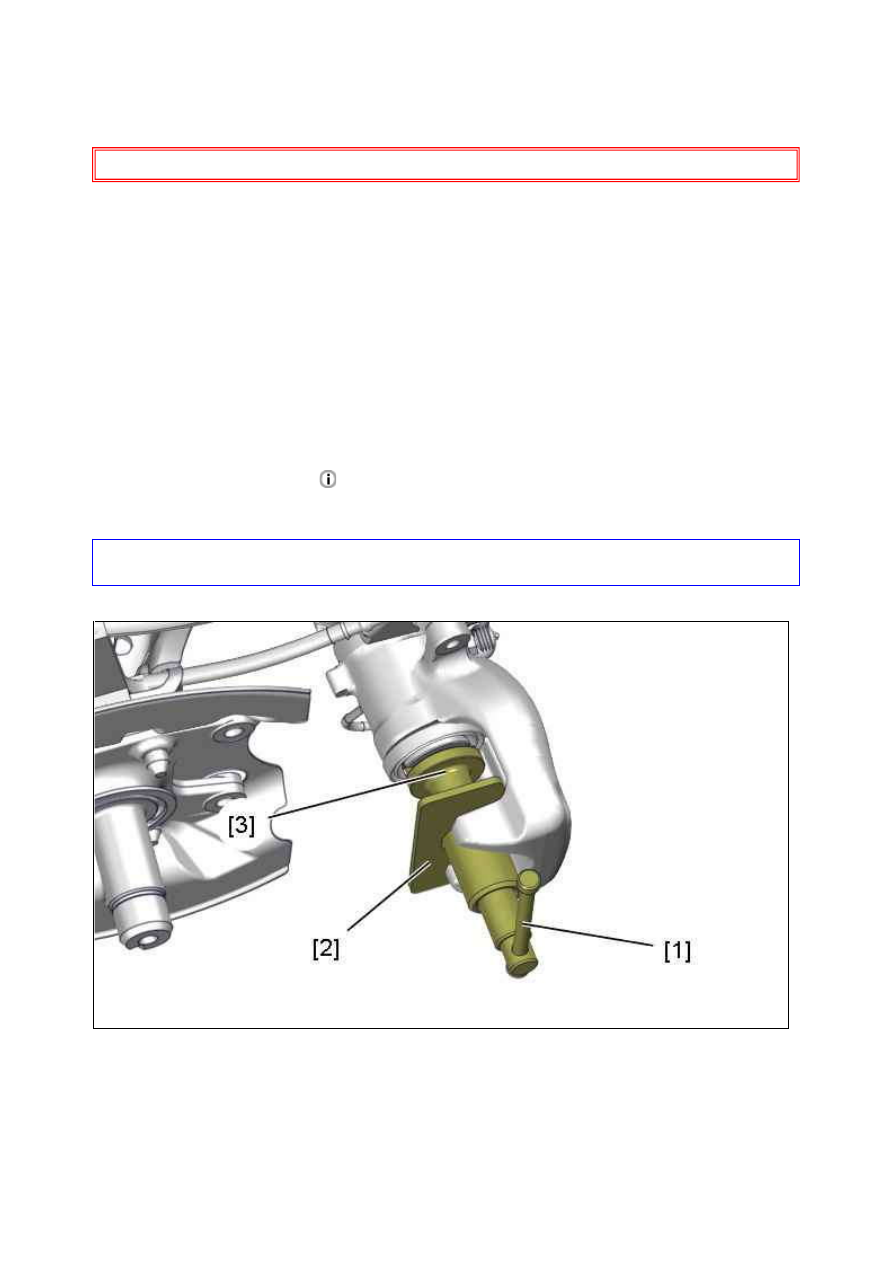

Повернуть и сдвинуть : Поршень тормозной скобы (По часовой стрелке) ; При помощи приспособлений [1],
[2], [3].

ПРИМ ЕЧАНИЕ : Следите зауровнем тормозной жидкости.

Установите : Заднюю ступицу ­ задний тормозной диск (7).

Рисунок : B3FM0DHD

ВНИМ АНИЕ : При каждом снятии : Обязательно заменить гайку (8).

Смазать поверхность и резьбу гайки (8) задней ступицы ­ тормозного диска (7) перед ее установкой (Смазка
TOTAL N3373 или ESSO EC 4746).
Установить на место гайку (8) (новый) ; Затяните моментом 30 ± 3 дН.м.
Законтрить гайку (8) ; С помощью выколотки.
Установите на место заглушку (9).

ВНИМ АНИЕ :  При  каждом  снятии  заменяйте  каждый  раз  болты (5)  ;  При  каждом  снятии  обязательно
очищать резьбовые отверстия для болтов (5).

Установите :



Опору тормозного суппорта (6)



Новые болты (5)

Метод затяжки болтов ((5)) :



Предварительная затяжка моментом 3 ± 0,3 дН.м



Угловая затяжка на 35 ± 5 °

ВНИМ АНИЕ : Ш умогасящие вкладыши (4) должны заменяться при замене тормозных колодок (3).

Установите :



Ш умоподавляющие вкладыши (4)



Тормозные колодки (3)

Установить на место тормозную скобу .

ВНИМ АНИЕ : При каждом снятии заменяйте каждый раз болты (1).

Поставить болты (1) новые : Затяните моментом 3,5 ± 0,3 дН.м.
Установите :



Задние колеса



Болты задних колес



Автомобиль на его колеса

Затянуть колесные болты (Задний ) :



Алюминиевый колесный диск : Затяжка моментом 9 ± 9 2 дН.м



Стальной штампованный колесный диск : Затяжка моментом 11 ± 11 2 дН.м

ВНИМ АНИЕ :  Несколько  раз  плавно  нажмите  на  педаль  тормоза  с  нарастающим  усилием,  прежде  чем
начать движение автомобиля.

Проверьте уровень тормозной жидкости и при необходимости долейте ее.
Проверьте правильность работы стояночного тормоза.

СНЯТИЕ ­ У СТАНОВК А : ЗАДНИХ ТОРМ ОЗНЫХ К ОЛОДОК

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Оборудование

2. Снятие

При заполнении бачка для тормозной жидкости до максимального уровня снять его фильтр и частично слить
жидкость с помощью чистого шприца во избежание переполнения бачка.
Отпустите болты задних колес.
Отпустите рычаг стояночного тормоза .
Поднимите и зафиксируйте неподвижно автомобиль, вывесив задние колеса.
Снимите :



Болты задних колес



Задние колеса

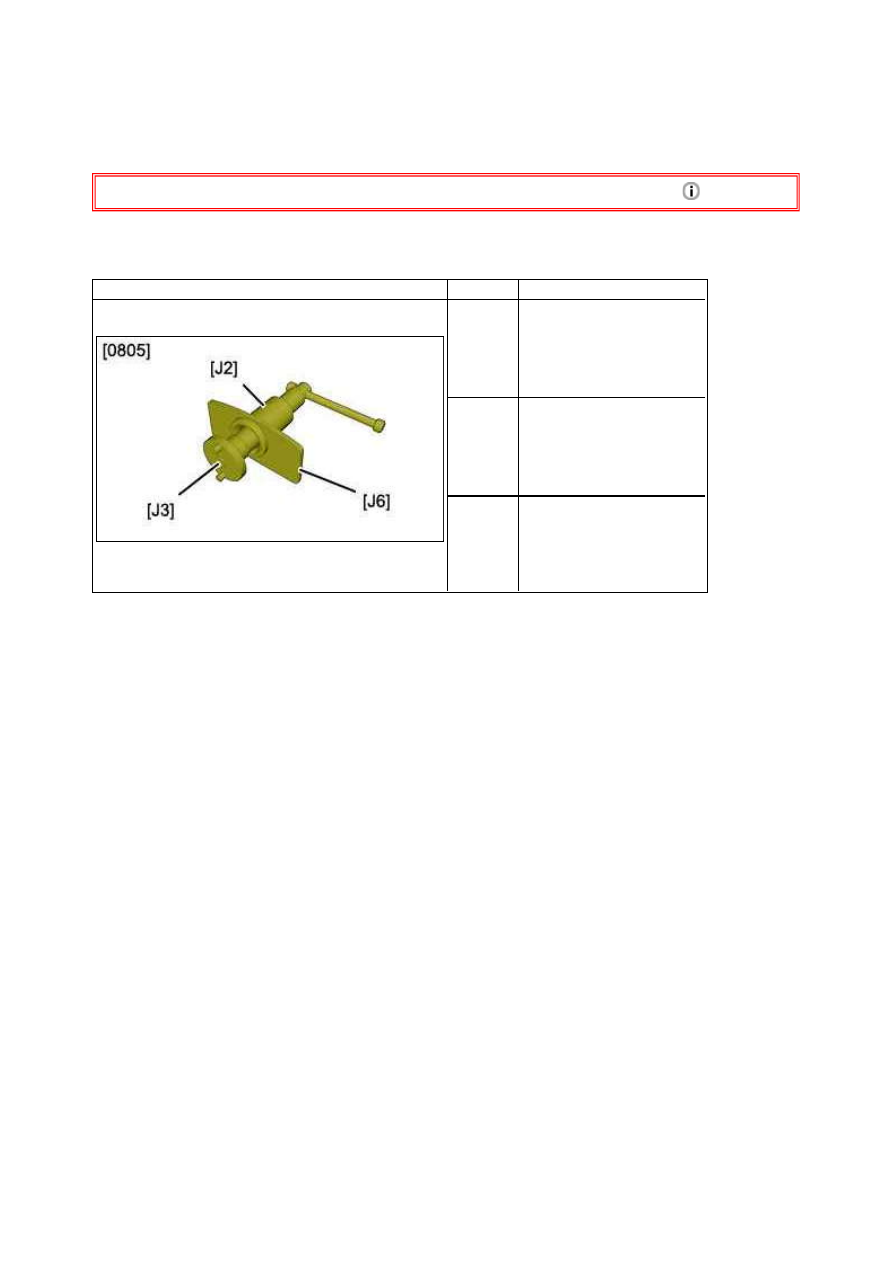

инструмент

Артикул  Обозначение

Рисунок : E5AG03YT

[0805­J2]   Поршень и нажимная гайка

[0805­J6]   Нажимная пластина

[0805­J3]   Переходник

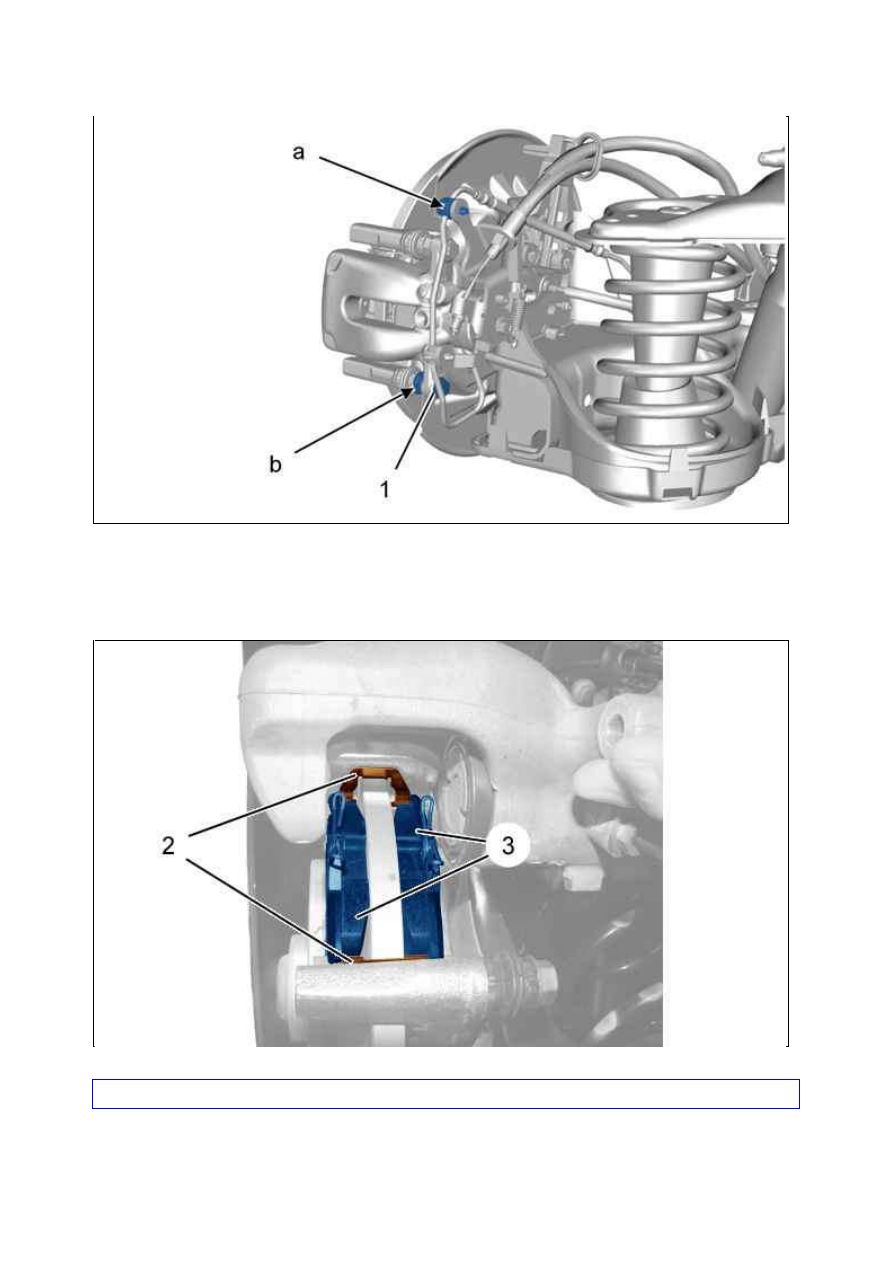

Открепите тормозной трубопровод (в "a").
Снимите болт (1).
Приложить удерживающий момент в "b".

ВНИМ АНИЕ : Не повредить гидравлические трубопроводы .

Слегка наклоните суппорт.

Рисунок : B3FG1VAD

Рисунок : B3FG1UED
