ПРИМ ЕЧАНИЕ :  Прокачка  осуществляется  при  остановленном  двигателе  и  требует  участия  двух
работников (Зажигание включено ).

Присоедините устройство для продувки к бачку с тормозной жидкостью (1).
Выполнить прокачку вторичного тормозного контура (См. описание процедуры с использованием
диагностического прибора ) ).
По окончании процедуры прокачки проверьте и при необходимости долейте тормозную жидкость до
нормального уровня.
Проверьте ход педали тормоза (на всю длину). При необходимости повторите процедуру прокачки.

7. Прокачка гидравлического привода сцепления

Прокачать гидравлический привод сцепления

.

СНЯТИЕ ­ У СТАНОВК А : ЗАДНИЙ ТОРМ ОЗНОЙ ДИСК

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Рекомендуемое оборудование

[1] Поршень и нажимная гайка (­).0805­J2.
[2] Нажимная пластина (­).0805­J6.
[3] Переходник (­).0805­J3.

2. Снятие

ВНИМ АНИЕ : При заполнении бачка для тормозной жидкости до максимального уровня снять его фильтр
и частично слить жидкость с помощью чистого шприца во избежание переполнения бачка.

Отпустите рычаг стояночного тормоза .
Отпустите болты задних колес.
Поднимите и зафиксируйте неподвижно автомобиль, вывесив задние колеса.
Снимите :



Болты задних колес



Задние колеса

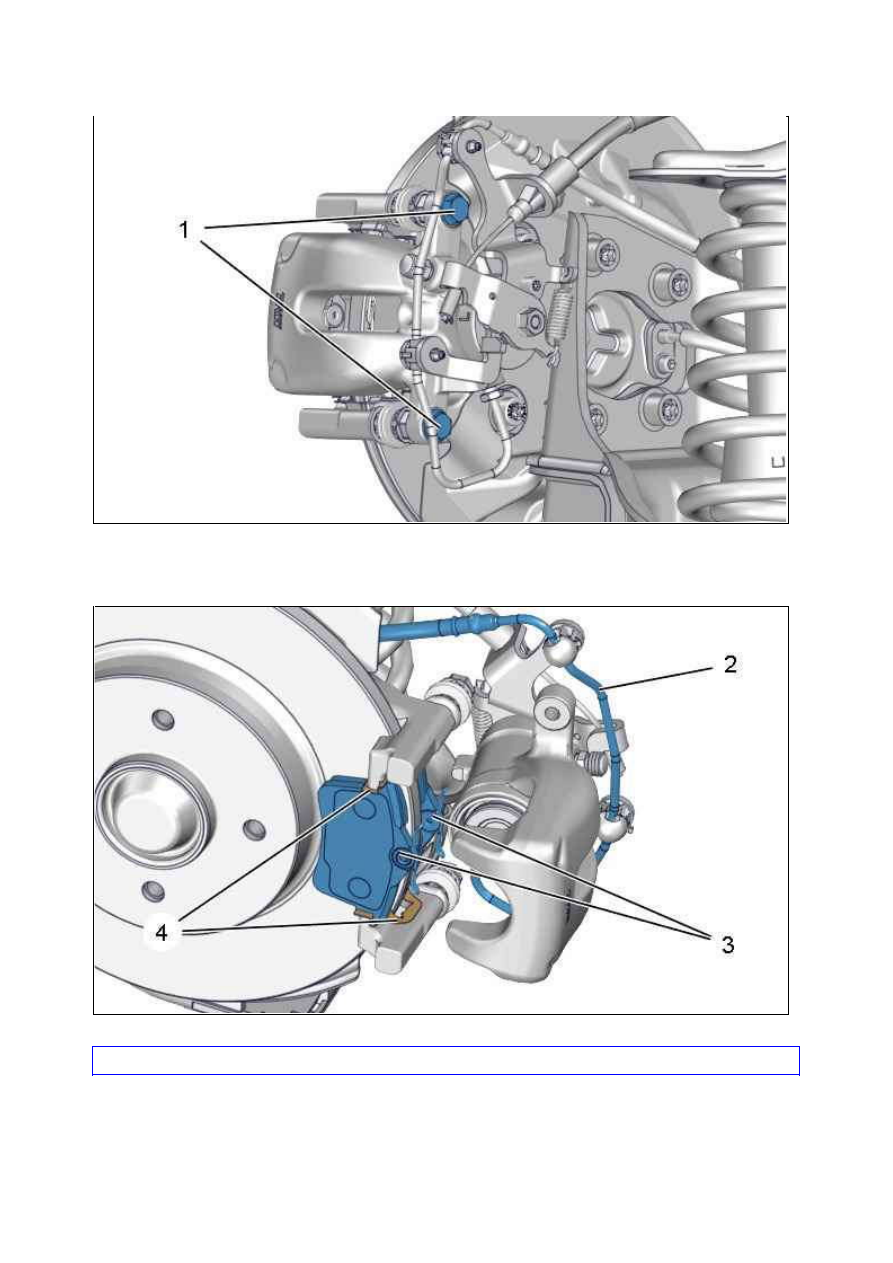

Рисунок : E5AP3RHD

Отвернуть болты (1).

ВНИМ АНИЕ : Не повредить гидравлические трубопроводы (2).

Отодвиньте тормозной суппорт.
Снимите :



Тормозные колодки (3)



Ш умоподавляющие вкладыши (4)

Рисунок : B3FM0DDD

Рисунок : B3FM0DED

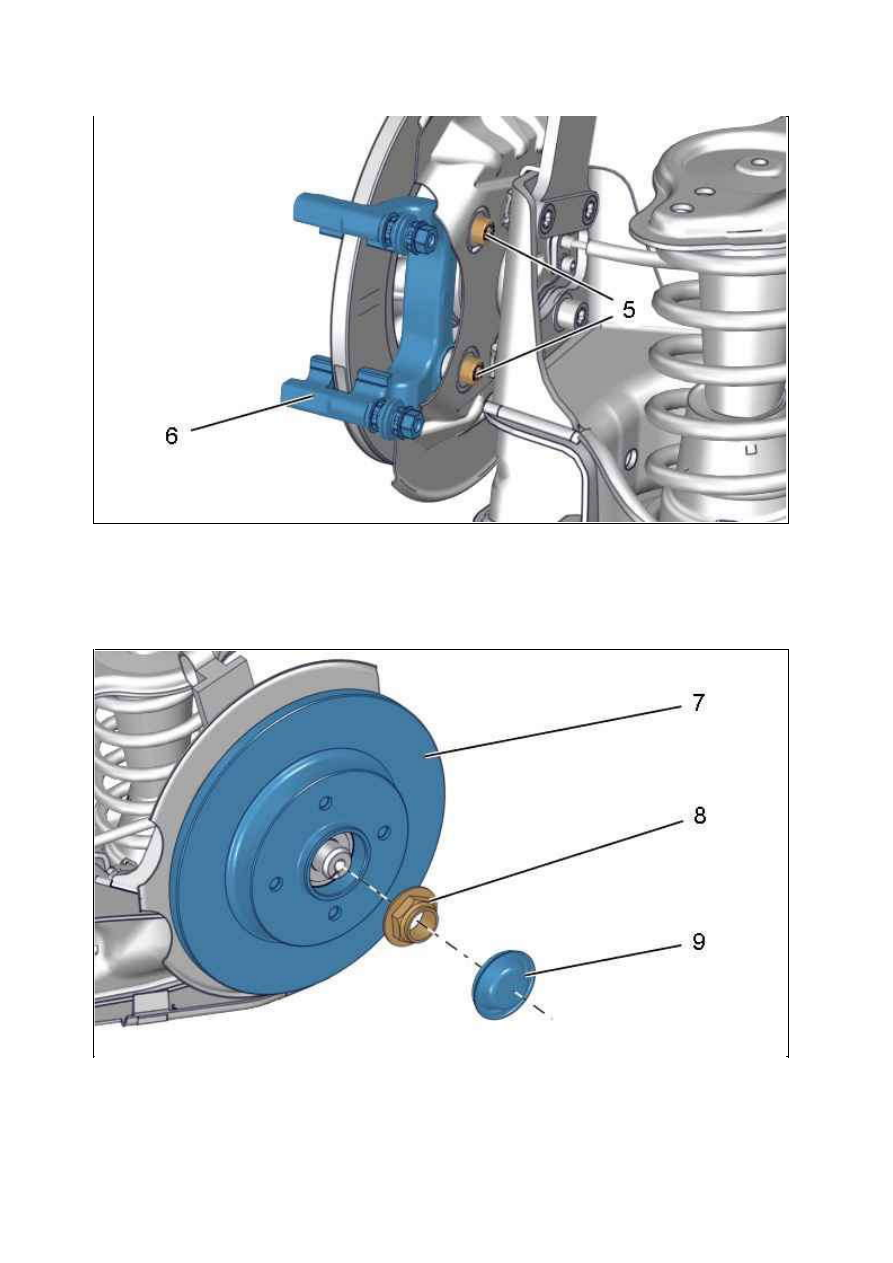

Снимите :



болтов (5)



Опору тормозного суппорта (6)

Снимите :



Заглушка (9)



Гайку (8)



Заднюю ступицу ­ задний тормозной диск (7)

Рисунок : B3FM0DFD

Рисунок : B3FM0DGD
