СНЯТИЕ ­ У СТАНОВК А : ПЕРЕДНИЙ ТОРМ ОЗНОЙ ДИСК

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Снятие

Разблокируйте колесные болты.
Поднимите и зафиксируйте переднюю часть автомобиля.
Снимите :



Болты передних колес



Передние колеса

Тормозные колодки

.

Снимите :



2 болтов (1)



Опору тормозного суппорта

Рисунок : B3FP7QVD

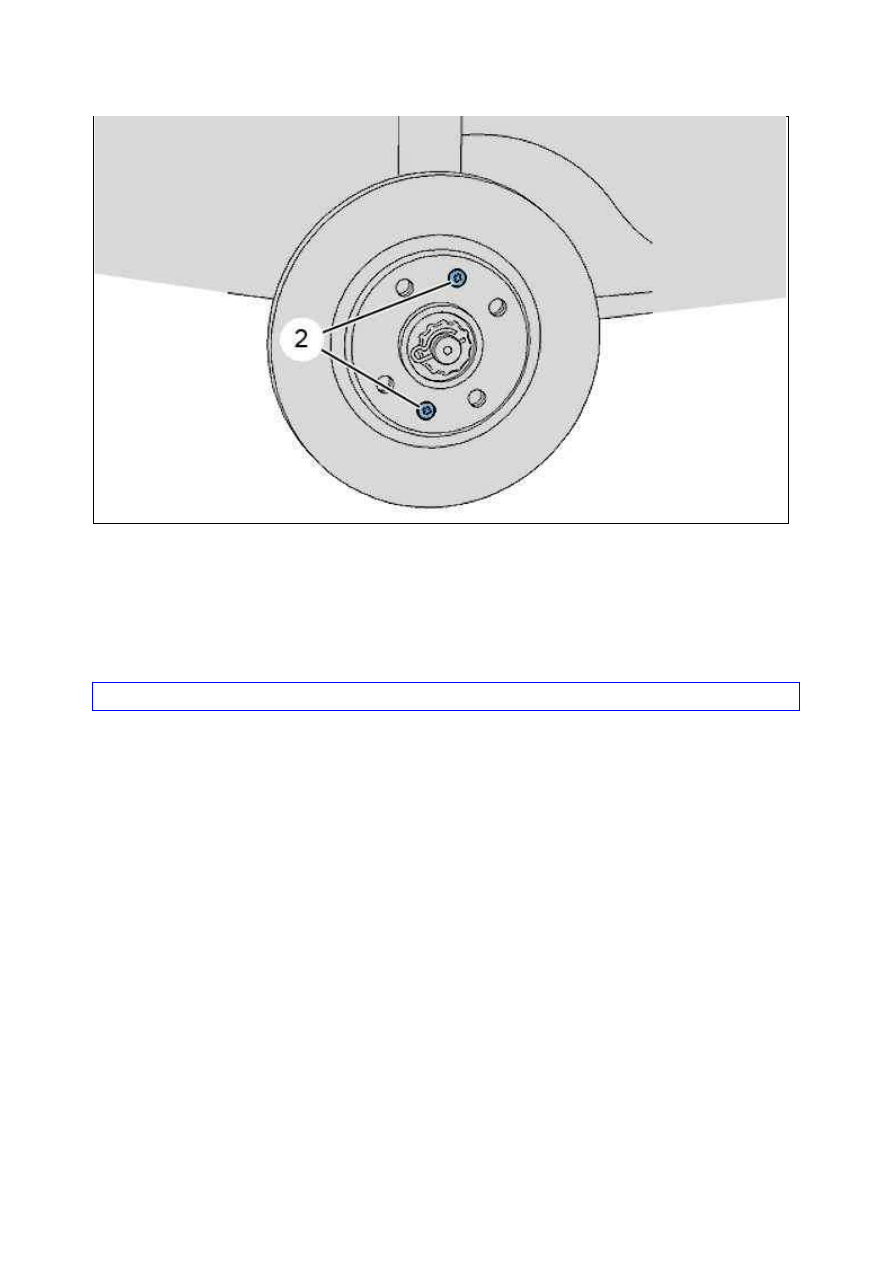

Снимите :



2 болтов (2)



Снять тормозной диск (/)

2. Очистка

ВНИМ АНИЕ : Запрещено использовать сжатый воздух для очистки тормозных механизмов.

2.1. 1­я возможность

Очистить тормозной диск и скобу с помощью рекомендованного чистящего состава .
Высушить и слить жидкость.
Вытереть бумажным полотенцем.

2.2. 2­я возможность

Использовать одобренное приспособление для удаления пыли (См. папку с документами Инструменты и
Оборудование сервисной станции).

3. У становка

ПРИМ ЕЧАНИЕ : При каждом снятии : Периодически заменяйте 2 болта (1) ; Смазывайте 2 новых болта
(1) стопорным составом для резьбы.

Установите :



Снять тормозной диск (/)



2 болтов (2) ; Затяните моментом 1 дН.м



Опору тормозного суппорта

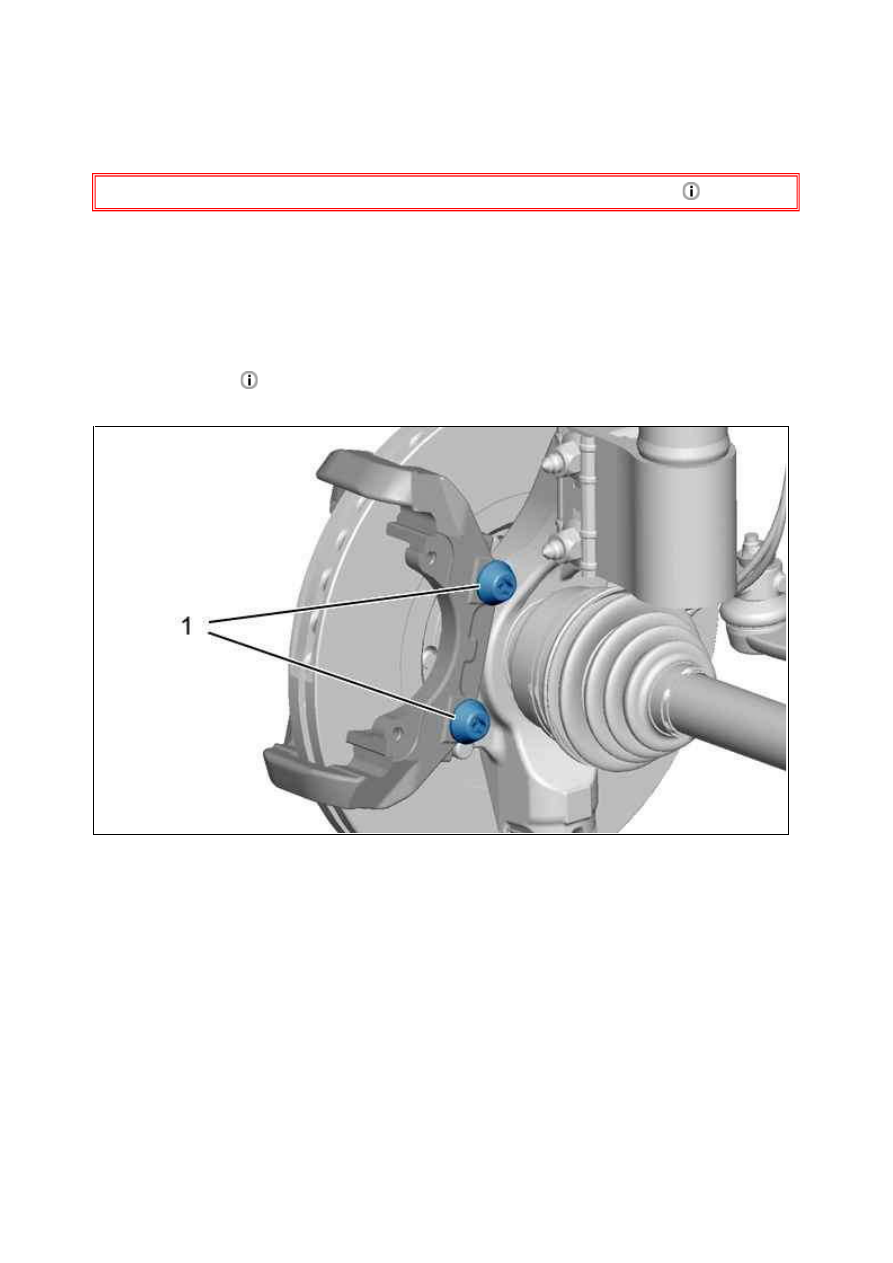

Установить на место и затянуть : Новые болты с предварительно нанесенной на них смазкой (1).
Метод затяжки болтов ((1)) :



Предварительная затяжка моментом 3,3 ± 0,3 дН.м



Угловая затяжка моментом 45 ± 3°

Рисунок : B3FP7QWD

Установите :



Тормозные колодки



Передние колеса



Болты передних колес



Автомобиль на его колеса

Затянуть колесные болты :



Алюминиевый колесный диск : Затяжка моментом 9 ± 9 2 дН.м



Стальной штампованный колесный диск : Затяжка моментом 11 ± 11 2 дН.м

ВНИМ АНИЕ :  Завести  двигатель  и  многократно  ­ спокойно  и  с  нарастающим  усилием  нажать  на
тормозную педаль перед тем, как выехать на автомобиле .

СНЯТИЕ ­ У СТАНОВК А : СУ ППОРТ ПЕРЕДНЕГО ТОРМ ОЗА

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Снятие

Разблокируйте колесные болты.
Поднимите и закрепите неподвижно автомобиль, вывесив передние колеса.
Снимите передние колеса.

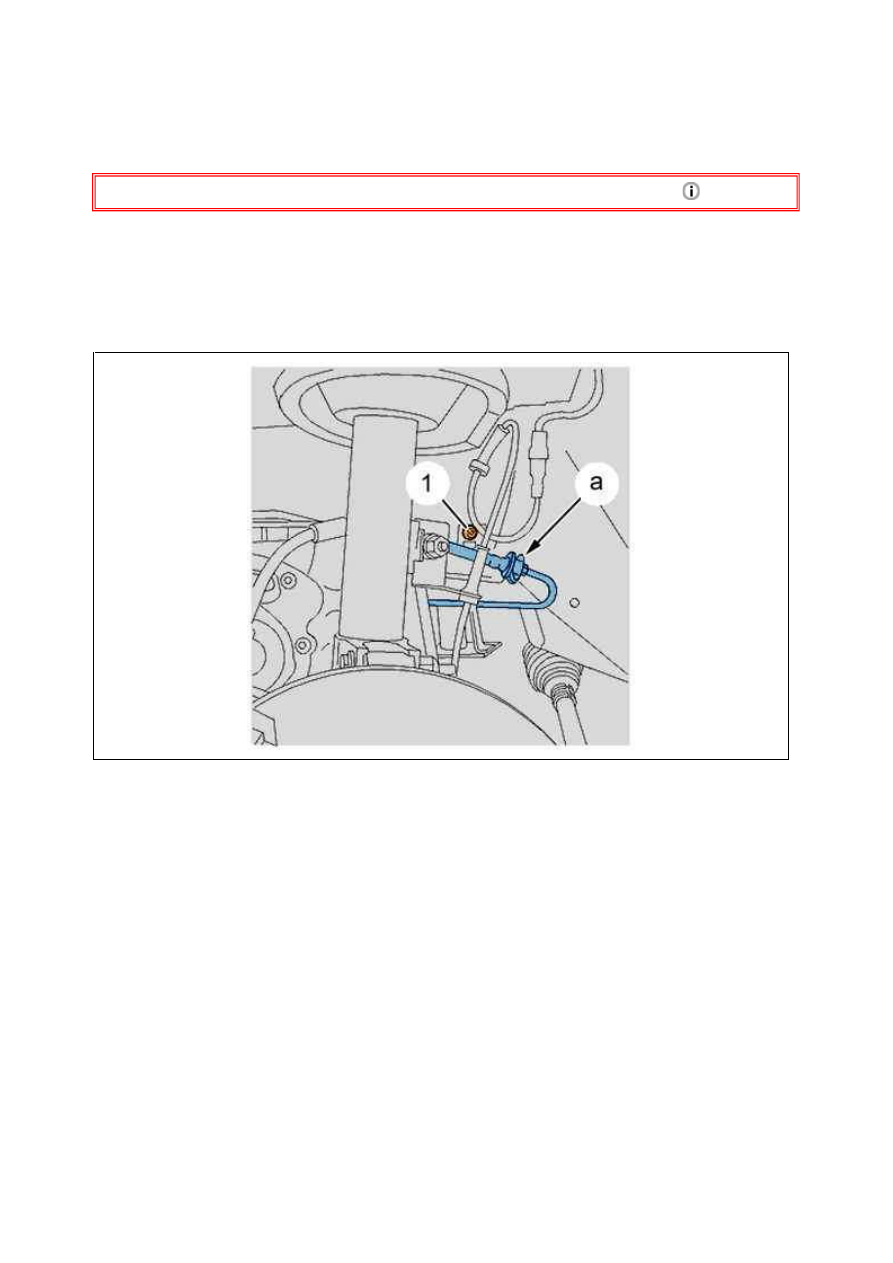

Отвернуть гайку (1).
Отсоедините штуцер шланга ( в "a").
Заглушить тормозную трубку.

Рисунок : B3FP7QFD
