Следуйте операции «монтаж колеса», описанной в бортовой документации.
Отделите стойку, прежде чем убирать домкрат.

3. К онтроль заднего тормозного диска

Выполняйте операцию «демонтаж колеса», описанную в бортовой документации.
Зафиксируйте неподвижно автомобиль с помощью стойки, установленной под кузовом как можно ближе к
опоре домкрата, прежде чем отделять колесо.
Отпустите рычаг стояночного тормоза .

тормозной механизм (I ON ­ C­
Zéro)
Вентилируемый дисковый
тормозной механизм

266

20,4

18,4

Вентилируемый дисковый
тормозной механизм

266

22

20

Вентилируемый дисковый
тормозной механизм

280

24

22

Вентилируемый дисковый
тормозной механизм

280

28

26

Вентилируемый дисковый
тормозной механизм

281

26

24

Вентилируемый дисковый
тормозной механизм

283

26

24

Вентилируемый дисковый
тормозной механизм

284

22

20,2

Вентилируемый дисковый
тормозной механизм

285

28

26

Вентилируемый дисковый
тормозной механизм

288

28

26

Вентилируемый дисковый
тормозной механизм

294

24

22,4

Вентилируемый дисковый
тормозной механизм

300

24

22

Вентилируемый дисковый
тормозной механизм

300

32

28

Вентилируемый дисковый
тормозной механизм

302

26

24

Вентилируемый дисковый
тормозной механизм

304

28

26

Вентилируемый дисковый
тормозной механизм

309

32

30

Вентилируемый дисковый
тормозной механизм

310

32

30

Вентилируемый дисковый
тормозной механизм

330

30

28

Вентилируемый дисковый
тормозной механизм

340

30

28

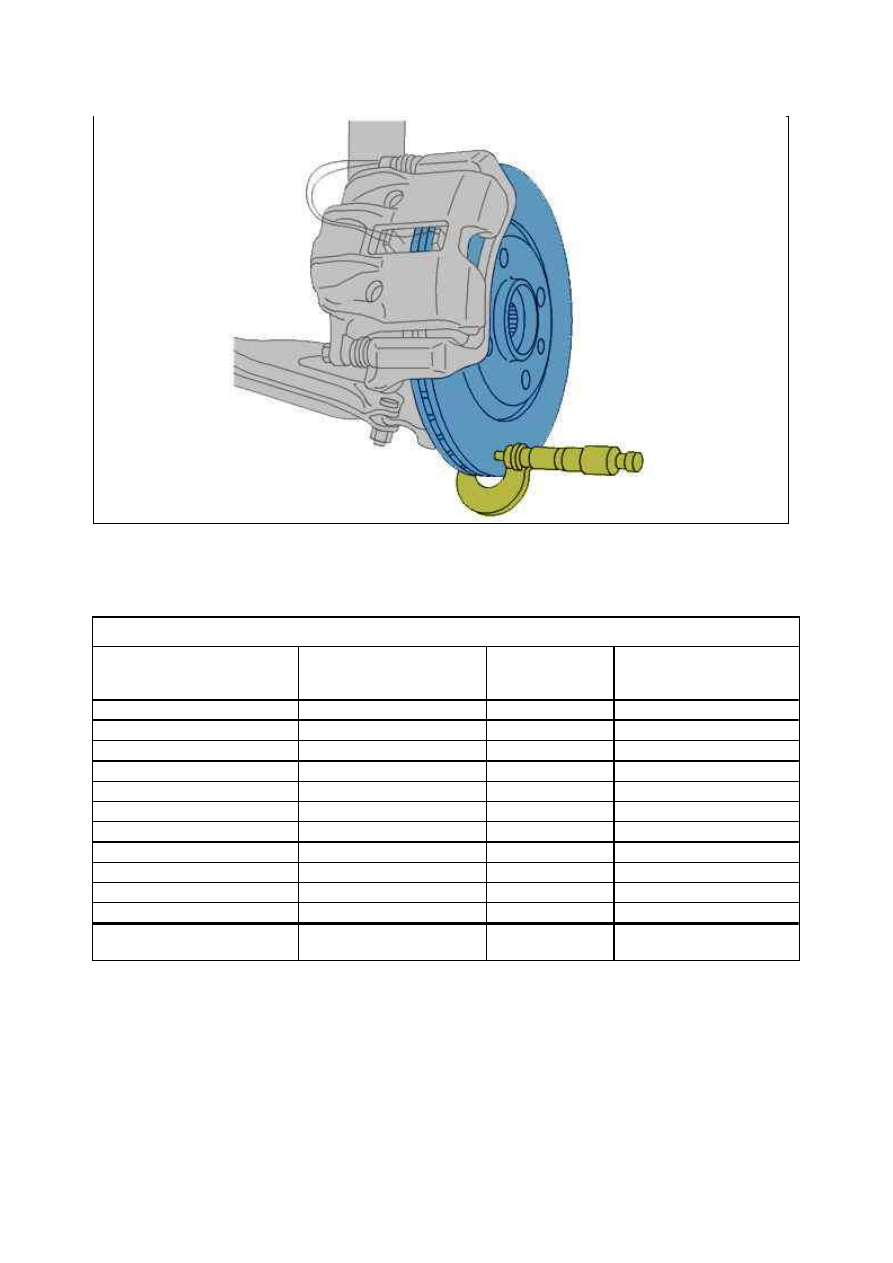

Измерьте толщину тормозных дисков на поверхностях трения ; С помощью микрометра (Толщина: 0 ­ 50
мм).
См. таблицу ниже.

Следуйте операции «монтаж колеса», описанной в бортовой документации.
Отделите стойку, прежде чем убирать домкрат.

4. К онтроль заднего тормозного барабана

Выполняйте операцию «демонтаж колеса», описанную в бортовой документации.
Зафиксируйте неподвижно автомобиль с помощью стойки, установленной под кузовом как можно ближе к
опоре домкрата, прежде чем отделять колесо.
Отпустите рычаг стояночного тормоза .
Снять тормозной барабан (См. соответствующий метод).

Рисунок : B3FP7NRD

Задние тормозные диски

Особенность’

Номинальный диаметр
нового диска (В мм)

Толщина нового
диска (В мм)

М инимальная
допустимая толщина (В
мм)

Сплошной диск

247

8

6

Ступица диска полная

249

9

7

Ступица диска полная

268

12

10

Сплошной диск

272

12

10

Сплошной диск

274

14

12

Сплошной диск

280

16

14

Сплошной диск

290

10

8

Сплошной диск

290

12

10

Сплошной диск

290

14

12

Сплошной диск

300

16

14

Сплошной диск

302

10

8,4

Вентилируемый дисковый
тормозной механизм

302

22

20

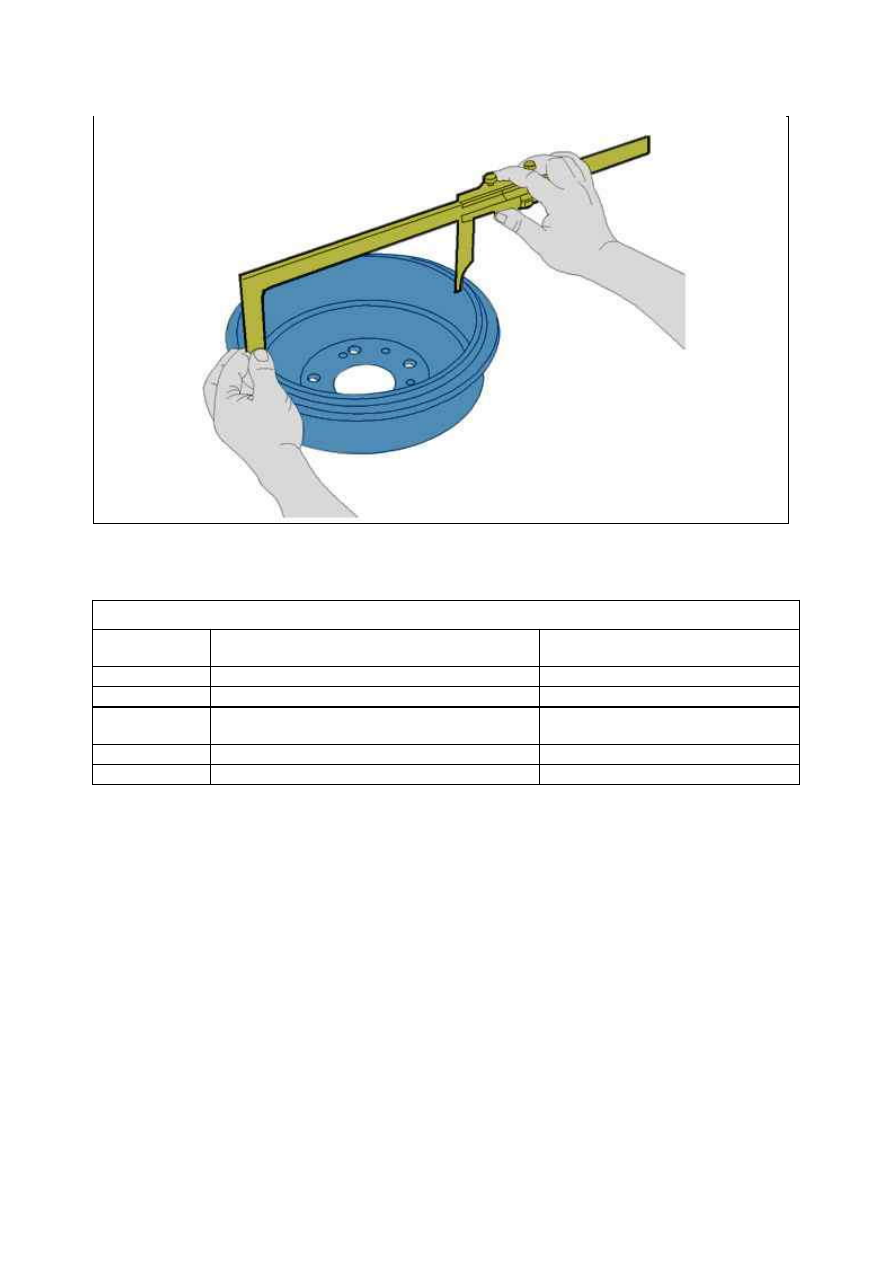

Измерьте внутренний диаметр тормозных барабанов на поверхности трения ; С помощью штангенциркуля .
См. таблицу ниже.

Установите тормозной барабан (См. соответствующий метод).
Следуйте операции «монтаж колеса», описанной в бортовой документации.
Отделите стойку, прежде чем убирать домкрат.

5. Check of the thickness of the brake pad linings and brake shoe linings

Рисунок : B3FP7NSD

Задний тормозной барабан

Барабан

Номинальный диаметр нового тормозного
барабана (В мм)

М аксимальный допустимый
диаметр (В мм)

7’’

180

182

8’’

203

204,4

8" (I ON ­ C­
ZERO)

203

205

9’’

228,6

229,8

10’’

254,15

256

(* ) : Handbrake linings.

М одели

M inimum thickness of the
brake pad linings (спереди) (В
мм)

M inimum thickness of the
brake pad linings (задняя) (В
мм)

M inimum thickness of
the brake shoe linings
(В мм)

I ON

2

­

1

107

1

­

1

106

2

2

1

206
1007
206+

2

­

1

207

2

2

1

306
307

2

2

­

308

308 Chine
RCZ
406

2

2

1

407

2

2

­

408
508
607
807
3008
5008
4007

2

2

1 (* )

Звуковой
сигнализатор
(биппер)

2

­

1

Partner (M 49)

2

­

1

Partner (M 59)

2

2

1

Partner (B9)
Expert 3
Expert

2

­

1

BOXER

2

2

1 (* )
