Peugeot Partner (B9). Руководство - часть 454





М ОМ ЕНТЫ ЗАТЯЖК И : ТОРМ ОЗНАЯ СИСТЕМ А

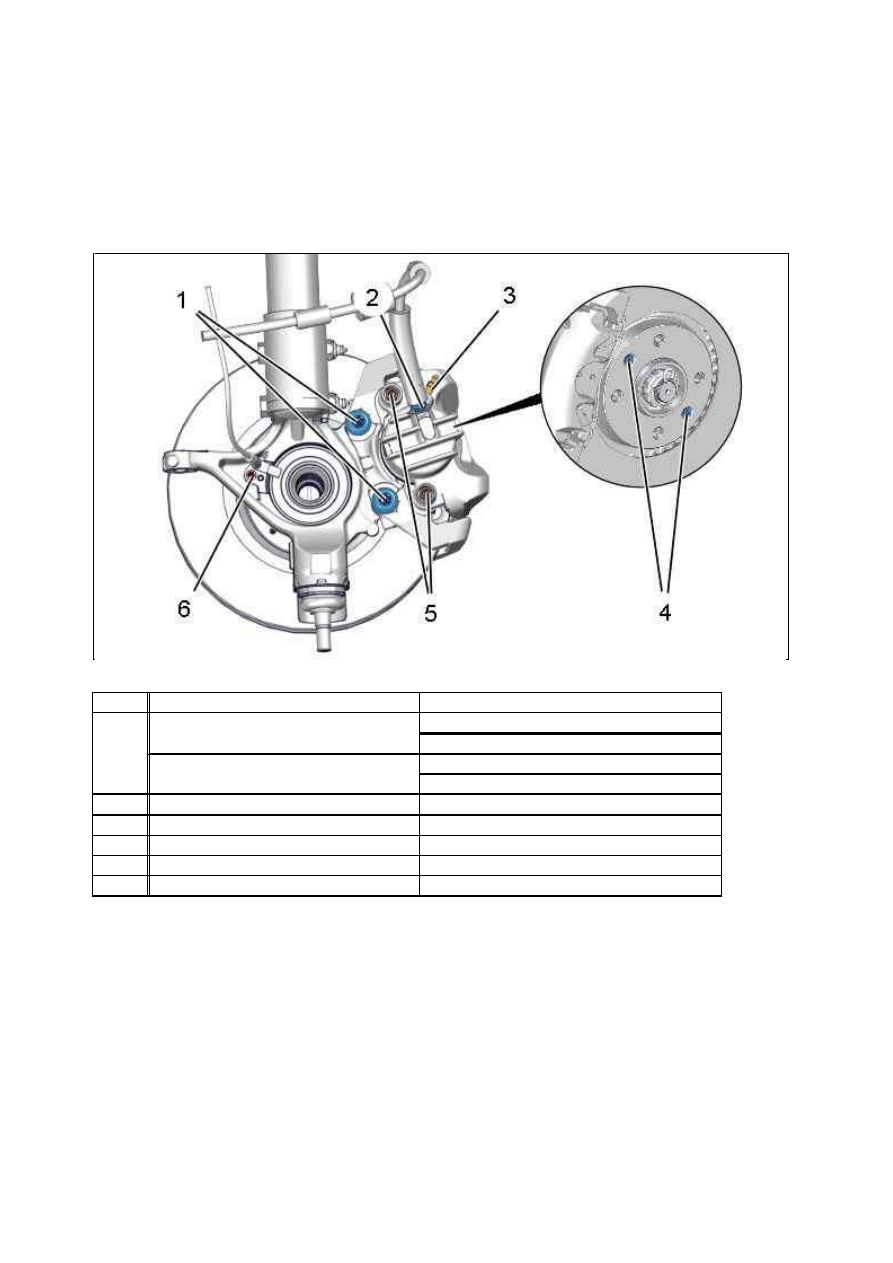

1. Передний тормозной механизм

2. Главный цилиндр ­ У силитель тормозной системы

Рисунок : B3FM0DXD

М етка  Обозначение

М омент затяжки

(1)

болта ­ Опора передней тормозной скобы
(Вариант фирмы ­ Болт без шайбы)

Предварительная затяжка моментом 3,3 дН.м
Угловая затяжка 45

болта ­ Опора передней тормозной скобы
(Вариант фирмы ­ Болт с шайбой)

Предварительная затяжка моментом 9 дН.м

Угловая затяжка 45

(2)

штуцер ­ Гибкий шланг на скобе

1,8 дН.м

(3)

штуцеров для прокачки

1 дН.м

(4)

болта ­ Передний тормозной диск

1 дН.м

(5)

болта ­ Суппорт переднего тормоза

2,7 дН.м

(6)

болта ­ Датчик переднего колеса

0,8 дН.м

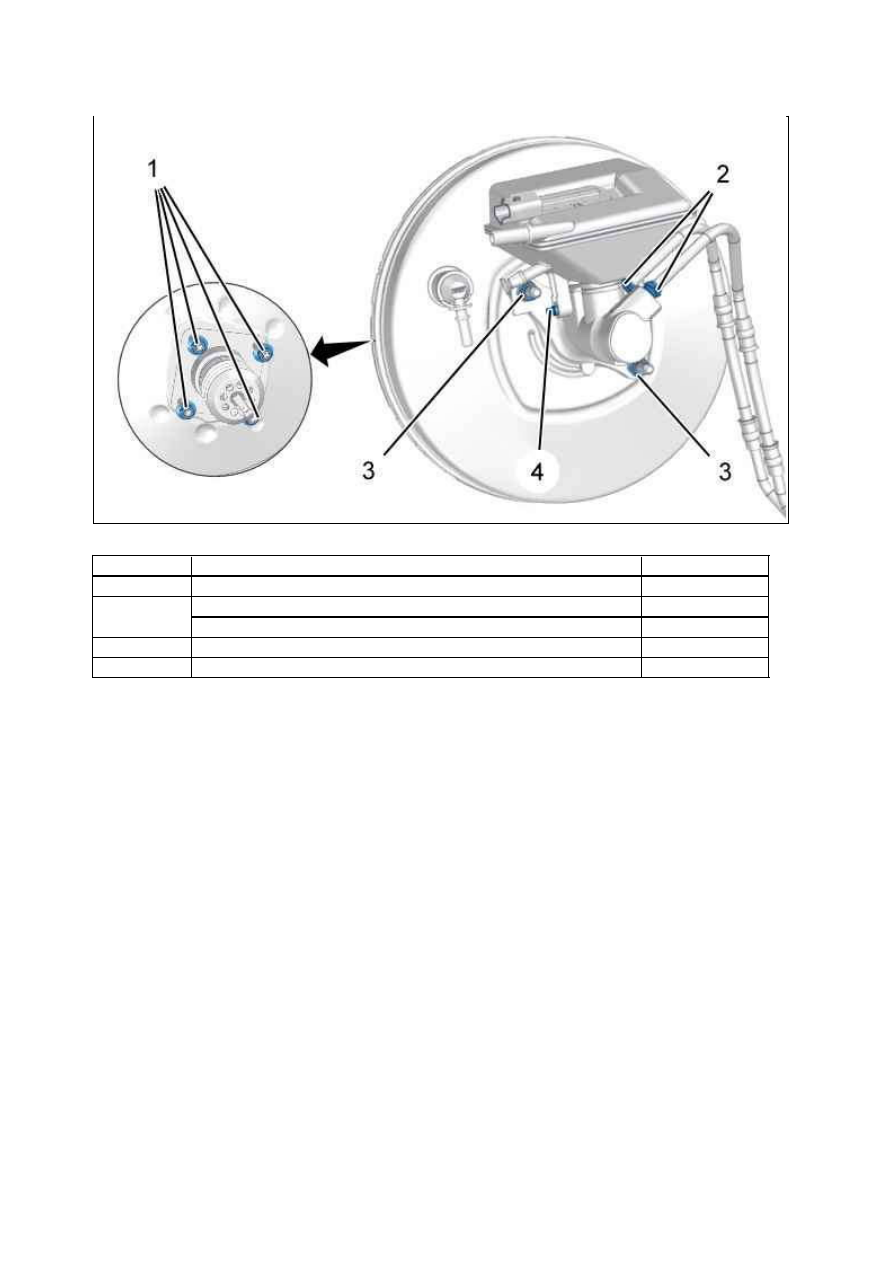

3. гидравлический узел системы

Рисунок : B3FB06ED

Обозначение  Обозначение

М омент затяжки

(1)

гайки ­ Усилитель тормозной системы

2 дН.м

(2)

Ш туцеры гидравлической системы (С системой ESP)

1,8 дН.м

Ш туцеры гидравлической системы (Без системы ESP)

1,5 дН.м

(3)

гайки ­ Главный цилиндр – усилитель тормозной системы

2,3 дН.м

(4)

Болт крепления бачка с тормозной жидкостью к главному цилиндру  0,8 дН.м

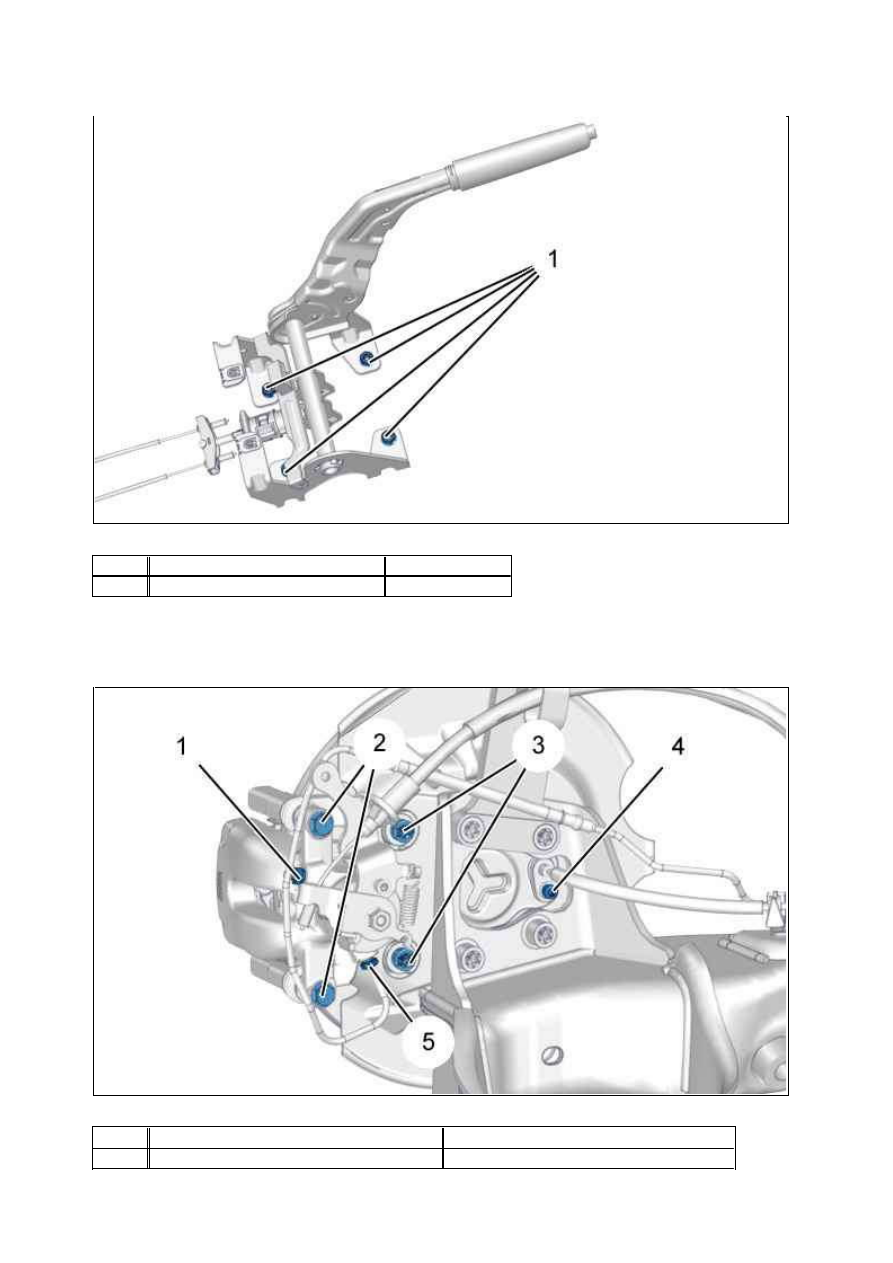

4. Стояночный тормоз

Рисунок : B3FB032D

М етка  Обозначение

М омент затяжки

(1)

Ш туцеры гидравлической системы

1,5 дН.м

(2)

болта ­ Кронштейн гидравлического блока

1,5 дН.м

(3)

Ш туцеры гидравлической системы (С системой ESP)    1,8 дН.м
Ш туцеры гидравлической системы (Без системы ESP)   1,5 дН.м

(4)

гайки ­ Гидравлический блок – опора

0,7 дН.м

5. Задний тормозной механизм

Рисунок : B3FB06GD

М етка  Обозначение

М омент затяжки

(1)

гайки ­ Стояночный тормоз ­ кузов  1,5 дН.м

Рисунок : B3FB06HD

М етка  Обозначение

М омент затяжки

(1)

штуцеров для прокачки

1 дН.м
