Peugeot Partner (B9). Руководство - часть 453

4. Рекомендации по послепродажному обслуживанию

ОБЯЗАТЕЛЬНО :  При  проведении  любых  работ  с  вакуумным  насосом  заменяйте  каждый  раз
уплотнители.

ВНИМ АНИЕ : Избегайте любых ударов и контакта с кислотой (Электролит аккумуляторной батареи).

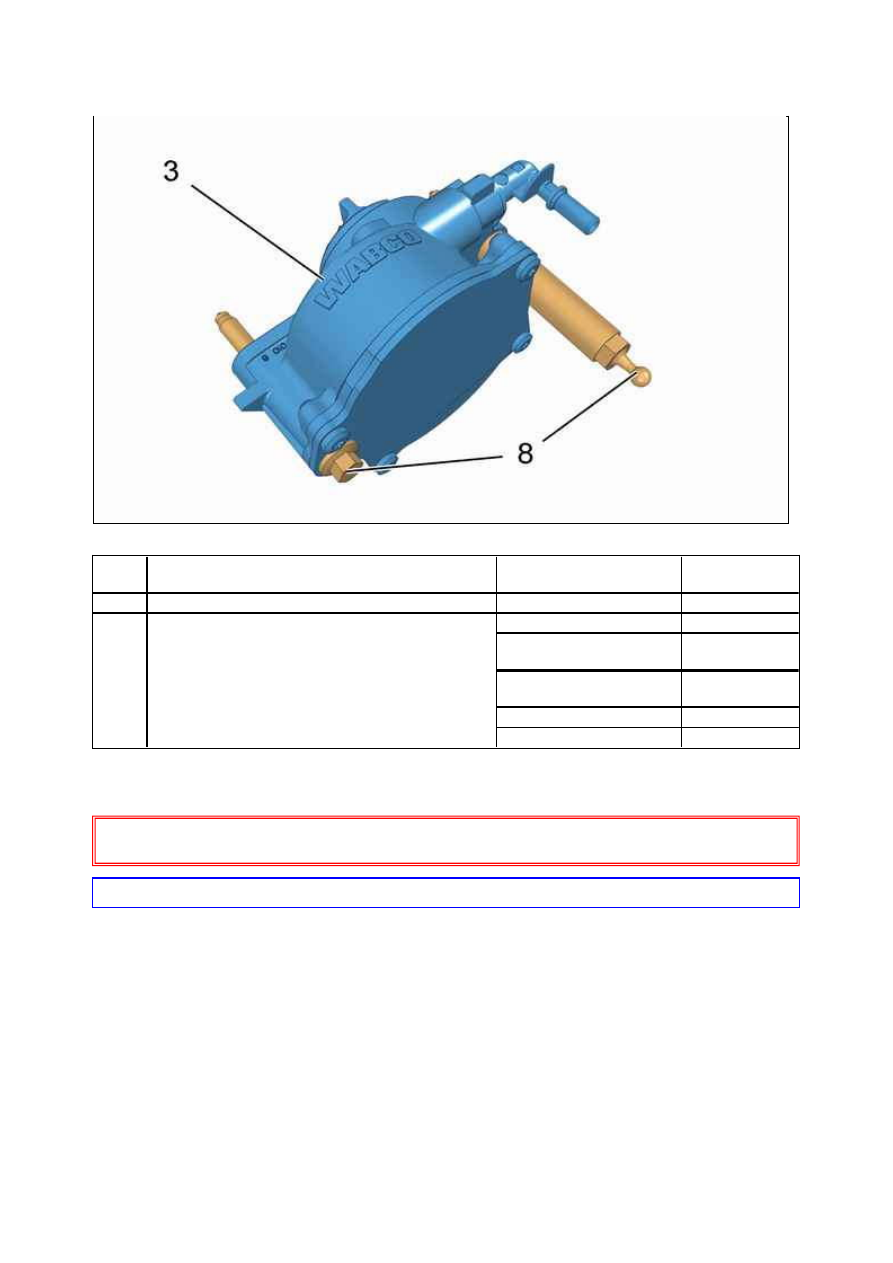

Рисунок : B1BM0JYD

М етка  Обозначение

М етод затяжки

М омент
затяжки

(3)

вакуумный насос

­

­

(8)

Крепления вакуумного насоса на головке блока
цилиндров

Вставить болтов вручную

­

1­я предварительная
затяжка

0,3 ± 0,1 дН.м

2­я предварительная
затяжка

0,5 ± 0,1 дН.м

Затяжка

1,8 ± 0,3 дН.м

Угловое отворачивание

5°

ИДЕНТИФИК АЦИЯ ­ ХАРАК ТЕРИСТИК И : ТОРМ ОЗНАЯ СИСТЕМ А

1. Идентификация

Контур тормозной системы.
Передние дисковые тормозные механизмы : Диски передних тормозных механизмов вентилируемые.
Тормоза со ступицами/тормозными дисками (сзади) : Задние ступицы/тормозные диски ­ не вентилируемые.
Рычаг стояночного тормоза с приводными тросами, воздействующими на задние колеса.

2. Характеристики

2.1. Передние тормозные механизмы

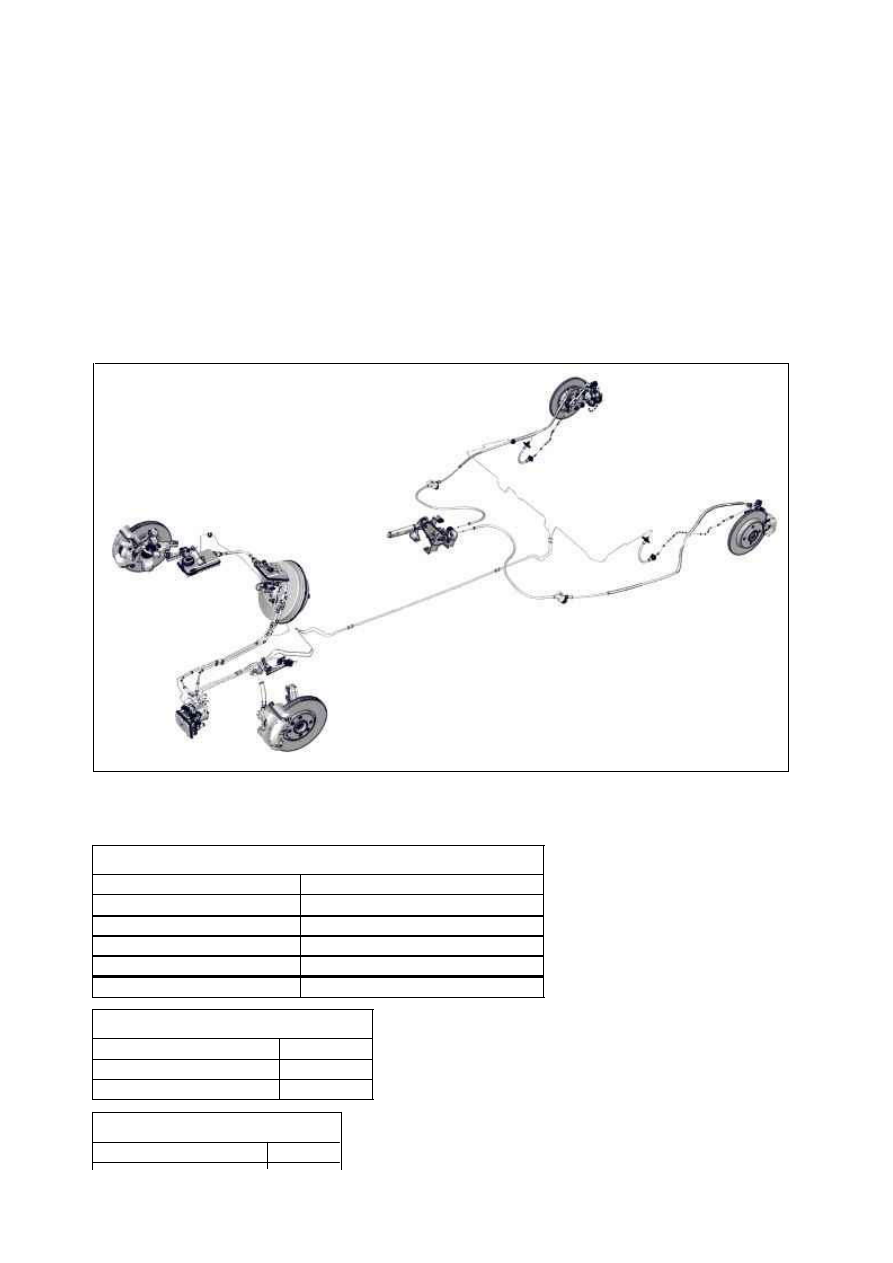

Рисунок : B3FM0E3D

Передние тормозные диски

Тип диска

Вентилируемые тормозные диски

Особенность’

ABS   или  Система ABS / ESP

Номинальный диаметр (мм)    283
Номинальная толщина (мм)    26

М инимальная толщина (мм)   24
М аксимальное биение ( мм)    0,05

Скобы передних тормозных механизмов

поставщик

TEVES

Тип

FN3 ­ 60/26

Диаметр поршней (мм)

60

Тормозные колодки (Передний )

поставщик

GALFER

2.2. Задние тормозные механизмы

2.3. У силитель тормозной системы

2.4. Главный цилиндр

2.5. гидравлический узел системы

2.6. Тормозная жидкость

2.7. Стояночный тормоз

К ачество

G 4032

Номинальная толщина  12
М инимальная толщина  2

Задние тормозные диски

Тип диска

Цельные тормозные диски

Номинальный диаметр (мм)    268
Номинальная толщина (мм)    12
М инимальная толщина (мм)   10

М аксимальное биение ( мм)    0,05

Скобы задних тормозных механизмов

поставщик

TRW

Тип

C1 38HR ­ PE

Диаметр поршней (мм)   38

Тормозные колодки (Задний )

поставщик

GALFER

К ачество

G 6349

Номинальная толщина  11
М инимальная толщина  3

У силитель тормозной системы

поставщик

TRW

TRW

Двигатель

Кроме "TU5"   Тип "TU5"

Диаметр ( дюймов)   10

10,5

Главный цилиндр

поставщик

TRW

Диаметр главного цилиндра (мм)   23,8

гидравлический узел системы

поставщик

BOSCH

Тип

ABS 8.1
ESP 8.1

­

Тип тормозной жидкости  К оличество

Тормозная жидкость  DOT 4

1L

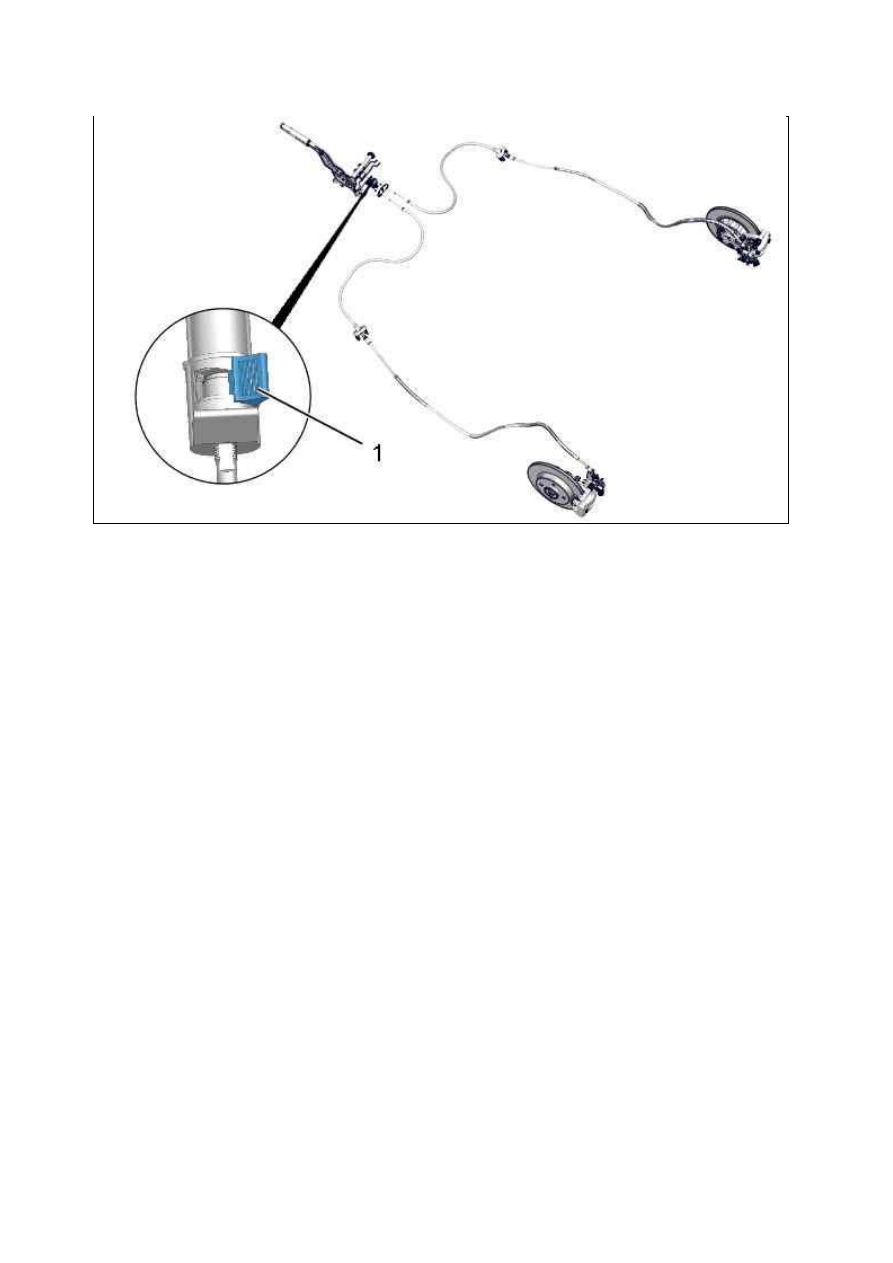

Регулировка стояночного тормоза достигается с помощью компенсации люфта, выполняемой управлением
вторичного тормоза.
Компенсация люфтов выполняется автоматически при воздействии на клавишу (1).

Рисунок : B3FM0E4D
