ПРИМ ЕЧАНИЕ : Не вскрывать контур тормозной системы у суппорта.

Снимите :



Тормозные колодки (3)



Ш умоподавляющие вкладыши (2)

3. Очистка

ОБЯЗАТЕЛЬНО : Запрещено использовать сжатый воздух для очистки тормозных механизмов.

3.1. 1­я возможность

Чистить тормозной диск и хомутик при помощи рекомендуемого чистящего средства для тормозов.
Слить жидкость и просушить.
Вытрите бумажным полотенцем :



Снять тормозной диск



Тормозной суппорт

3.2. 2­я возможность

Используйте установку для удаления пыли, сертифицированную изготовителем .

4. У становка

Произведите визуальную проверку :



Герметичность по периметру поршня тормозного суппорта



Хорошее состояние и правильную регулировку защитных чехлов



Износ тормозных дисков

Замените неисправные детали.

ВНИМ АНИЕ : Соблюдайте требуемые моменты затяжки.

ВНИМ АНИЕ :  Не  допускается  наличия  никаких  следов  масла  или  смазки  на  накладках  тормозных
колодок.

Моменты затяжки :



Тормозная система



колеса

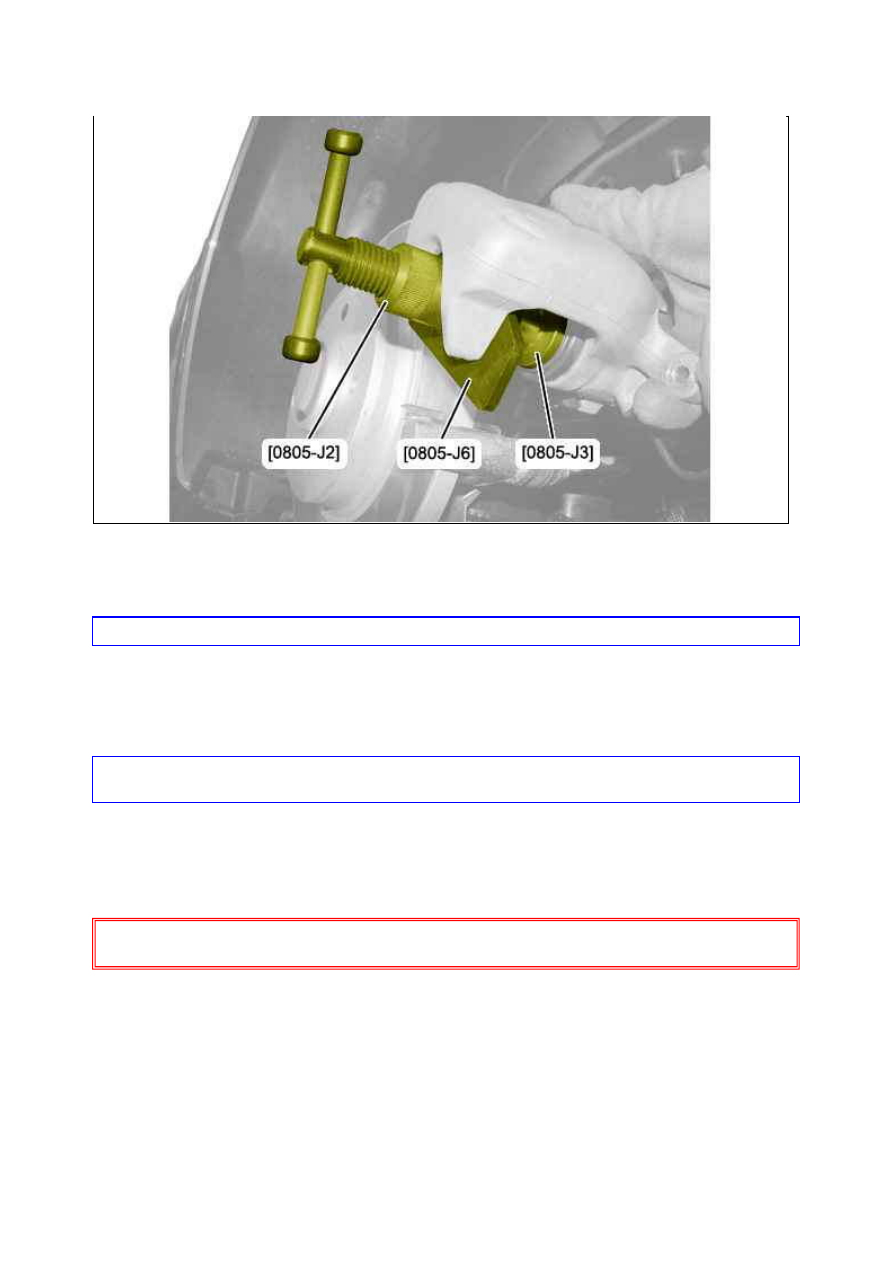

Повернуть и сдвинуть поршни задних тормозных скоб по часовой стрелке ; При помощи приспособлений
[0805­J2], [0805­J3], [0805­J6].
Следите зауровнем тормозной жидкости.

ВНИМ АНИЕ : Ш умогасящие вкладыши (3) должны заменяться при замене тормозных колодок (2).

Установите :



Ш умоподавляющие вкладыши (2)



Тормозные колодки (3)

Установить на место тормозную скобу .

ВНИМ АНИЕ : При каждом снятии, Заменить снятые болты крепления суппорта новыми (предварительно
обработав их резьбу стопорящим составом).

Установите новый болт (1).
Установите :



Задние колеса



Болты задних колес



Автомобиль на его колеса

ОБЯЗАТЕЛЬНО :  Мягко  и  постепенно  нажимать  на  педаль  тормоза  несколько  раз  при  работающем
двигателе, перед тем как начать движение.

Проверьте уровень тормозной жидкости и при необходимости долейте ее.
Провести регулировку стояночного тормоза (при необходимости).
Проверьте правильность работы стояночного тормоза.
Проверить правильность работы тормозной системы.

Рисунок : B3FG1VDD

СНЯТИЕ ­ У СТАНОВК А : СУ ППОРТ ЗАДНЕГО ТОРМ ОЗА

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

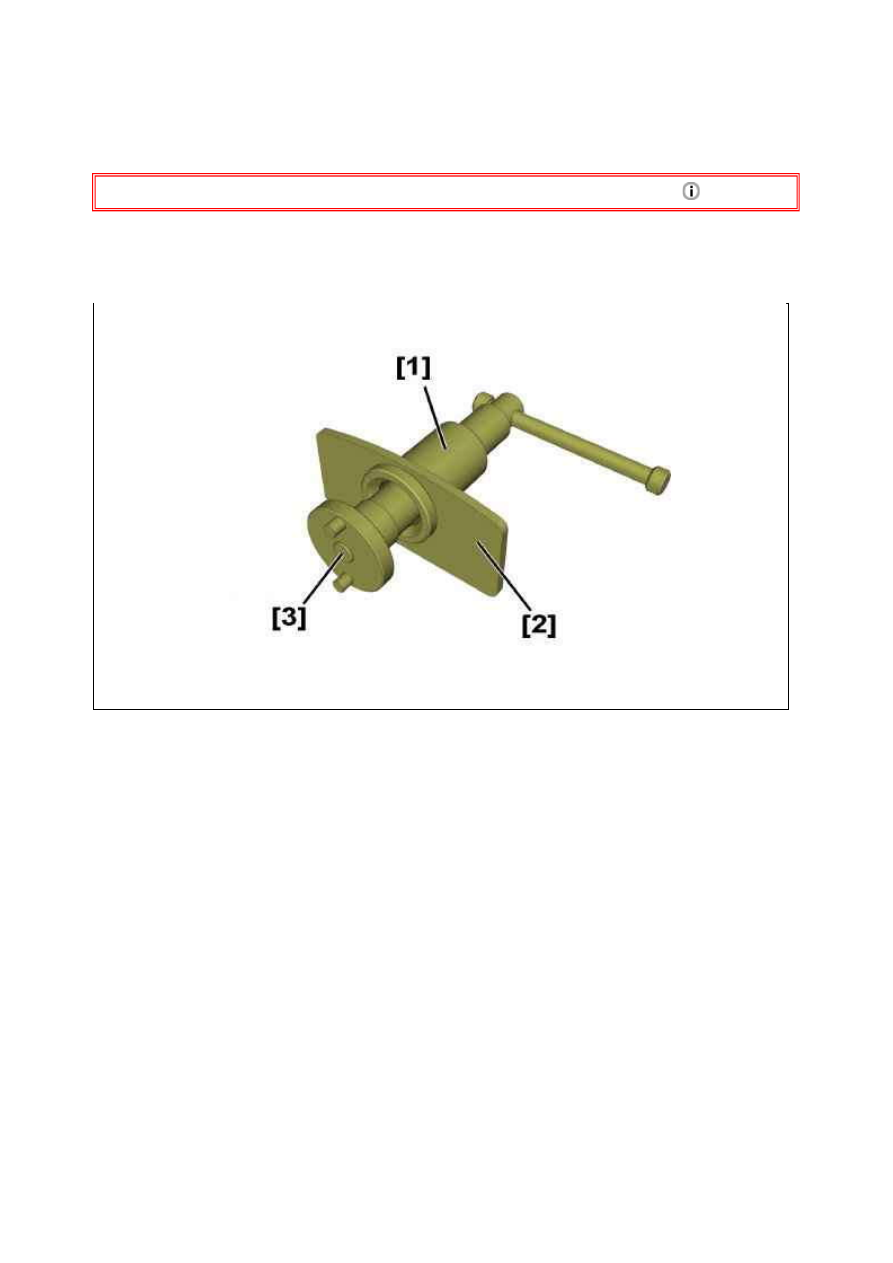

1. Рекомендуемое оборудование

[1] Поршень и нажимная гайка (­).0805­J2.
[2] Нажимная пластина (­).0805­J6.
[3] Переходник (­).0805­J3.

2. Снятие

Разблокировать болты заднего колеса.
Отпустите рычаг стояночного тормоза .
Поднимите и зафиксируйте неподвижно автомобиль, вывесив задние колеса.
Снимите :



болты заднего колеса



Заднее колесо



Центральная консоль

Рисунок : E5AP3RHD

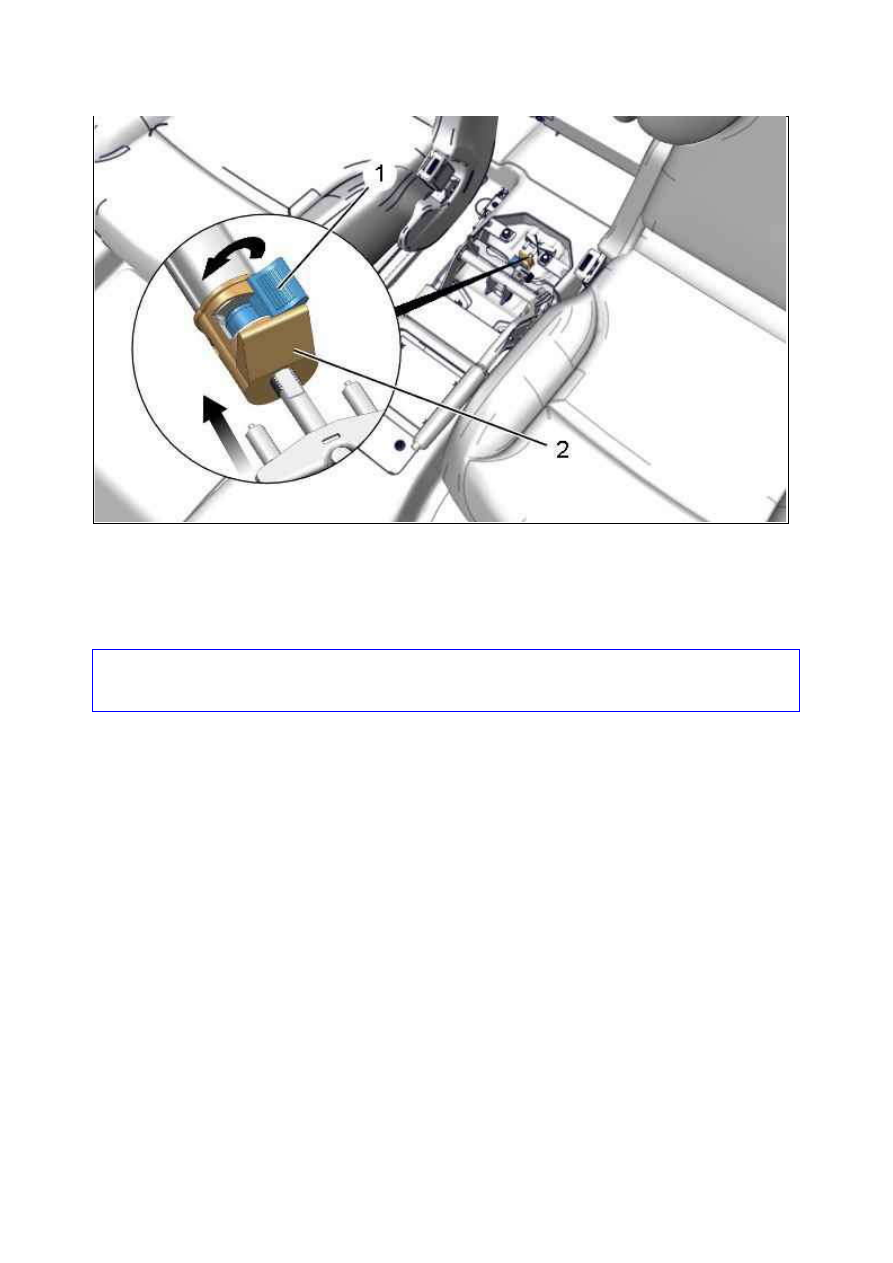

Установите рычаг стояночного тормоза в отпущенное положение.
Нажать на толкатель отпирания (2) (в соответствии со стрелкой ).
Продолжая нажимать на толкатель отпирания (2), повернуть на четверть оборота ручку компенсации люфтов
(1) (в соответствии со стрелкой ).
Отпустить толкатель отпирания (2).

ВНИМ АНИЕ :  Чтобы  не  повредить  пружину  системы  компенсации  зазоров,  нельзя  затягивать  рычаг
стояночного  тормоза больше, чем  на  первое  фиксированное положение  хода рычага, не переведя кнопку
(1) в положение LOCKED (заперто).

Поднимите рычаг стояночного тормоза до первого щелчка.
Повернуть на четверть оборота ручку компенсации люфтов (1) (В противоположном направлении).
Установите рычаг стояночного тормоза в отпущенное положение.

Рисунок : C5GM0WVD
