Peugeot Partner (B9). Руководство - часть 441

СНЯТИЕ ­ У СТАНОВК А : У ЗЕЛ НАСОСА­ДАТЧИК А У РОВНЯ ТОПЛИВА

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

ВНИМ АНИЕ : Из соображений обеспечения чистоты рекомендуется снимать узел насоса­датчика уровня
топлива при минимально возможном уровне топлива в топливном баке.

1. Рекомендуемое оборудование

[1] ключ­съёмник круглой гайки датчика уровня топлива (­).1607.

2. Снятие

Отсоединить аккумуляторную батарею .
Поднять и закрепить автомобиль с вывешенными колесами.
Слейте топливо из бака (при необходимости).
Снимите :



Задний глушитель



Промежуточную трубу системы выпуска

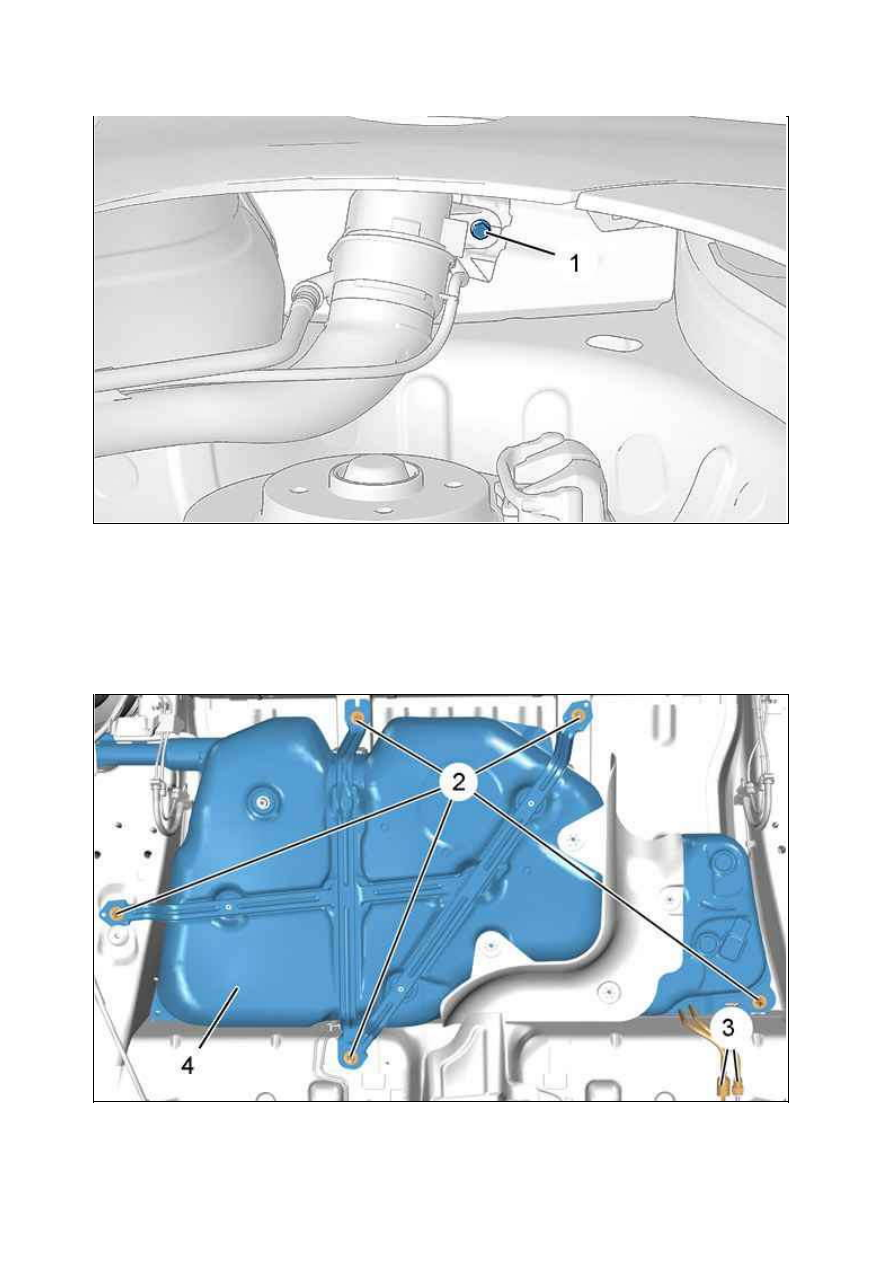

Рисунок : E5AP2Y0D

Снимите :



Заднее левое колесо



Задний брызговик



Болт (1)

Извлеките заливную горловину топлива из его гнезда.

Установить приспособление для вывешивания агрегатов под топливный бак (4).
Отсоедините : Трубку питания топливом ­ Трубка возврата абсорбера паров топлива (3).

Рисунок : B1HM0U4D

Рисунок : B1HM0TWD

Снимите : болтов крепления (2).

Отключить и сдвинуть : Разъем ( в "a").

ВНИМ АНИЕ : При каждом снятии топливного бака заменять шумоизоляцию поперечины (5).

Опустите топливный бак , направляя заливную горловину , чтобы избежать напряжений окружающих
элементов.
Снимите : Поперечину (5) топливного бака.

Рисунок : B1HP2KND

Рисунок : B1HM0U5D

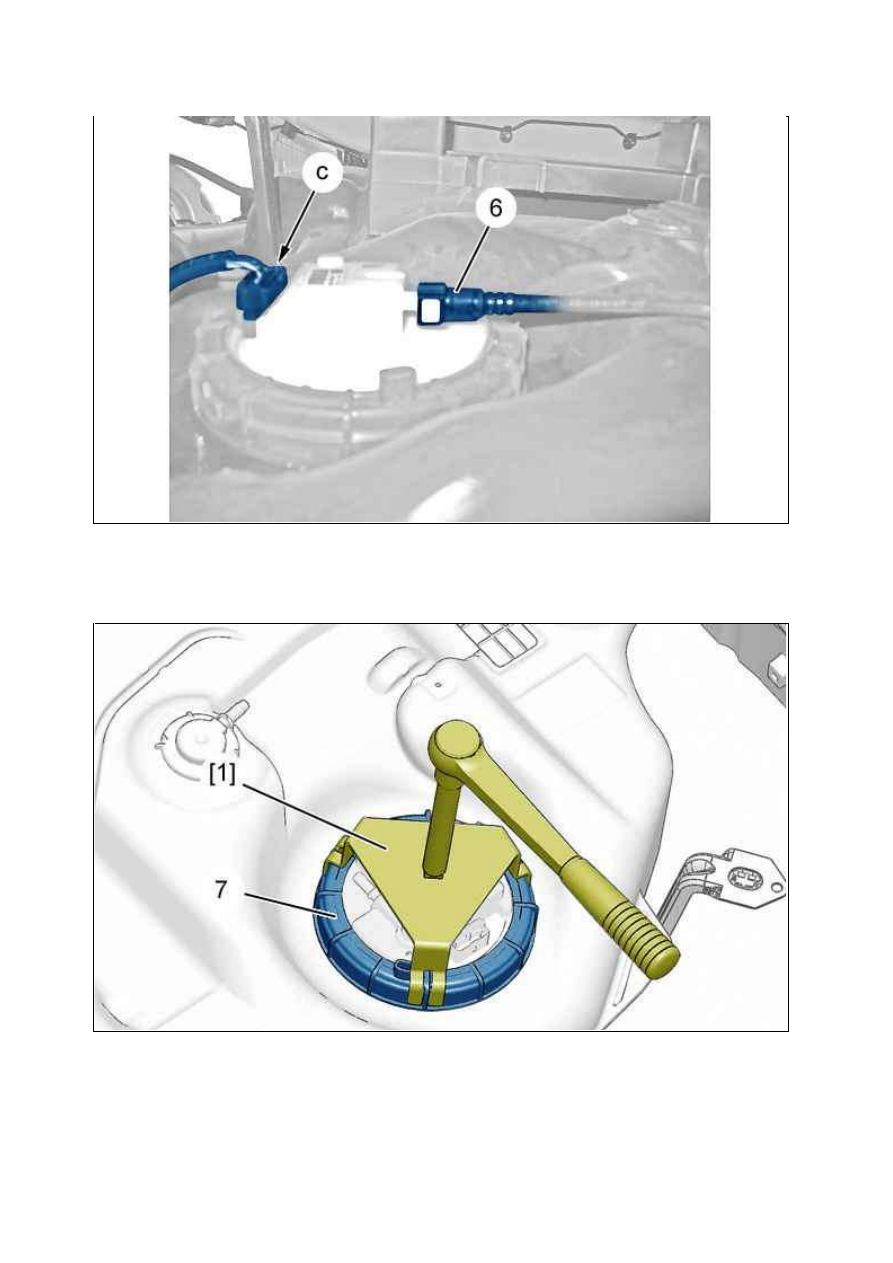

Отсоедините разъем ( в "c").
Отсоединить трубку (6).

Ослабьте круглую гайку (7) ; С помощью приспособления [1].
Cнять круглую гайку (7).

Рисунок : B1HM0U6D

Рисунок : B1HM0U7D
