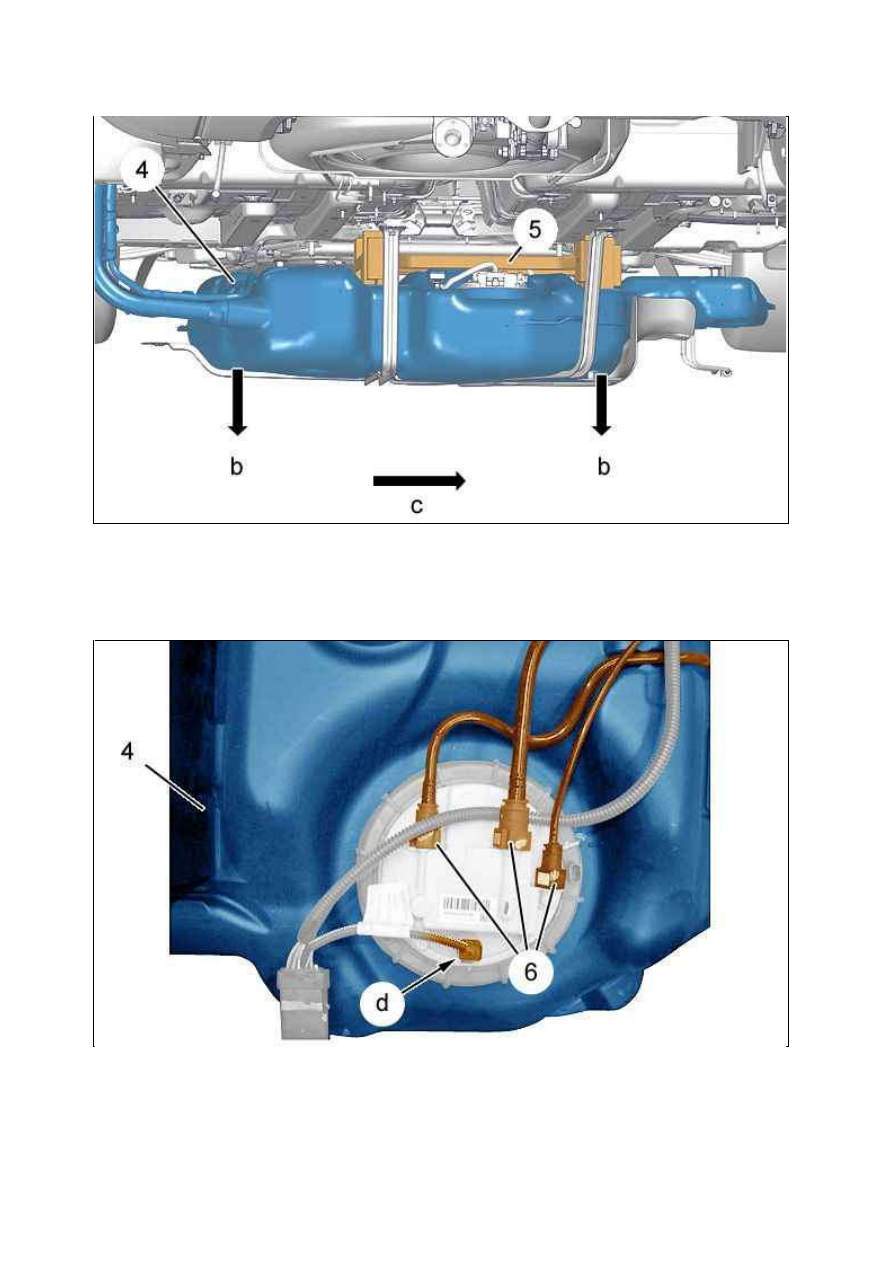

Опустите топливный бак (4), направляя заливную горловину , чтобы избежать напряжений окружающих
элементов (По "b", затем по "c") ; С помощью приспособления для вывешивания агрегатов .
Снять прокладку (5) топливного бака (4).

Отсоедините разъем  (в "d").
Отсоединить трубы (6).
Заглушите отверстия ; С помощью приспособления [0189­Q].

Рисунок : B1HM0TXD

Рисунок : B1HG3EXD

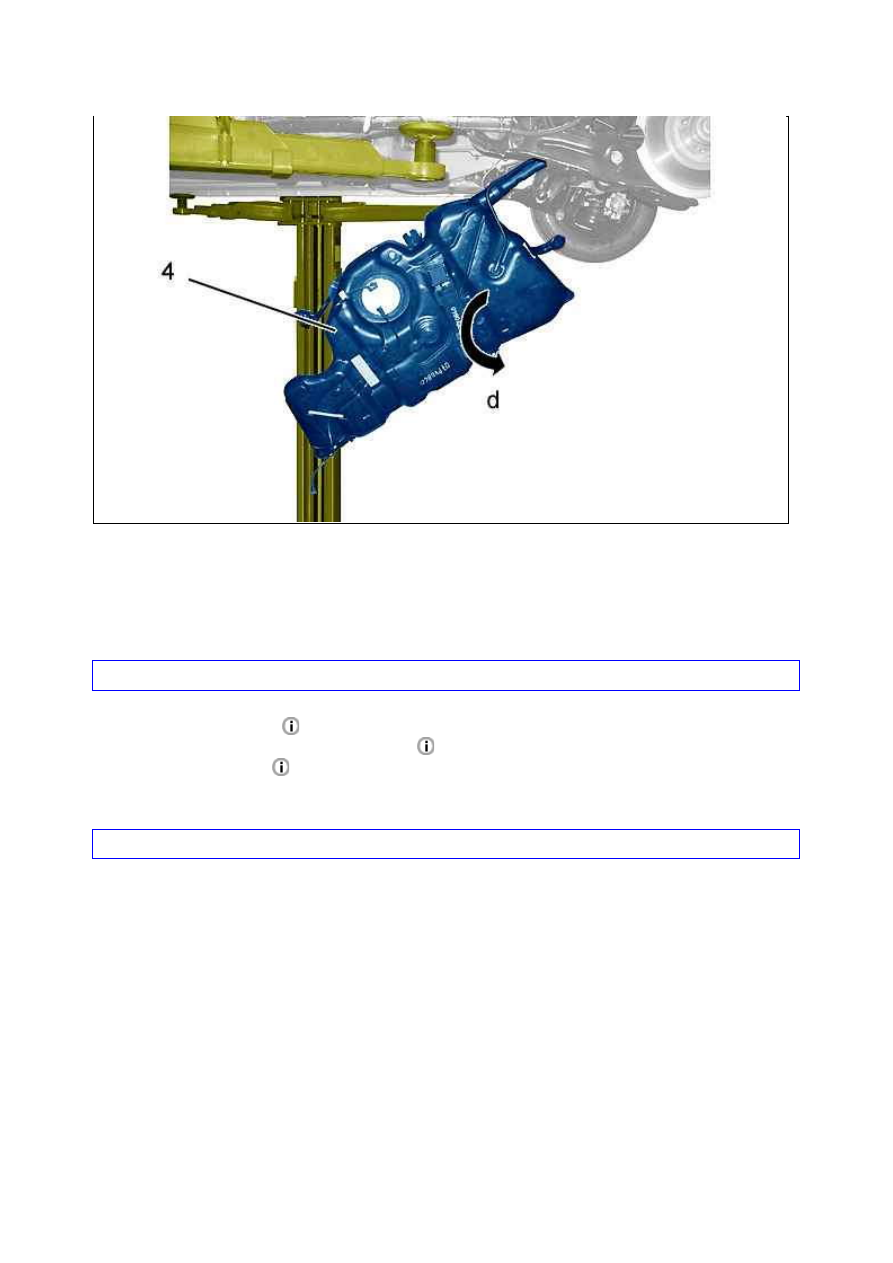

Наклоните топливный бак (4) (по направлению "d"), затем сдвиньте его.
Освободите заливную горловину между кузовом и задним мостом.
Снять топливный бак (4).

3. У становка

ВНИМ АНИЕ : Соблюдайте требуемые моменты затяжки.

ПРИМ ЕЧАНИЕ : Для выполнения следующей операции требуются два работника.

ВНИМ АНИЕ : Always replace the shim (5) (в зависимости от уровня комплектации).

Рисунок : B1HM0TYD

Моменты затяжки :



Выпускная система



Элементы системы питания топливом

Моменты затяжки :

колеса

.

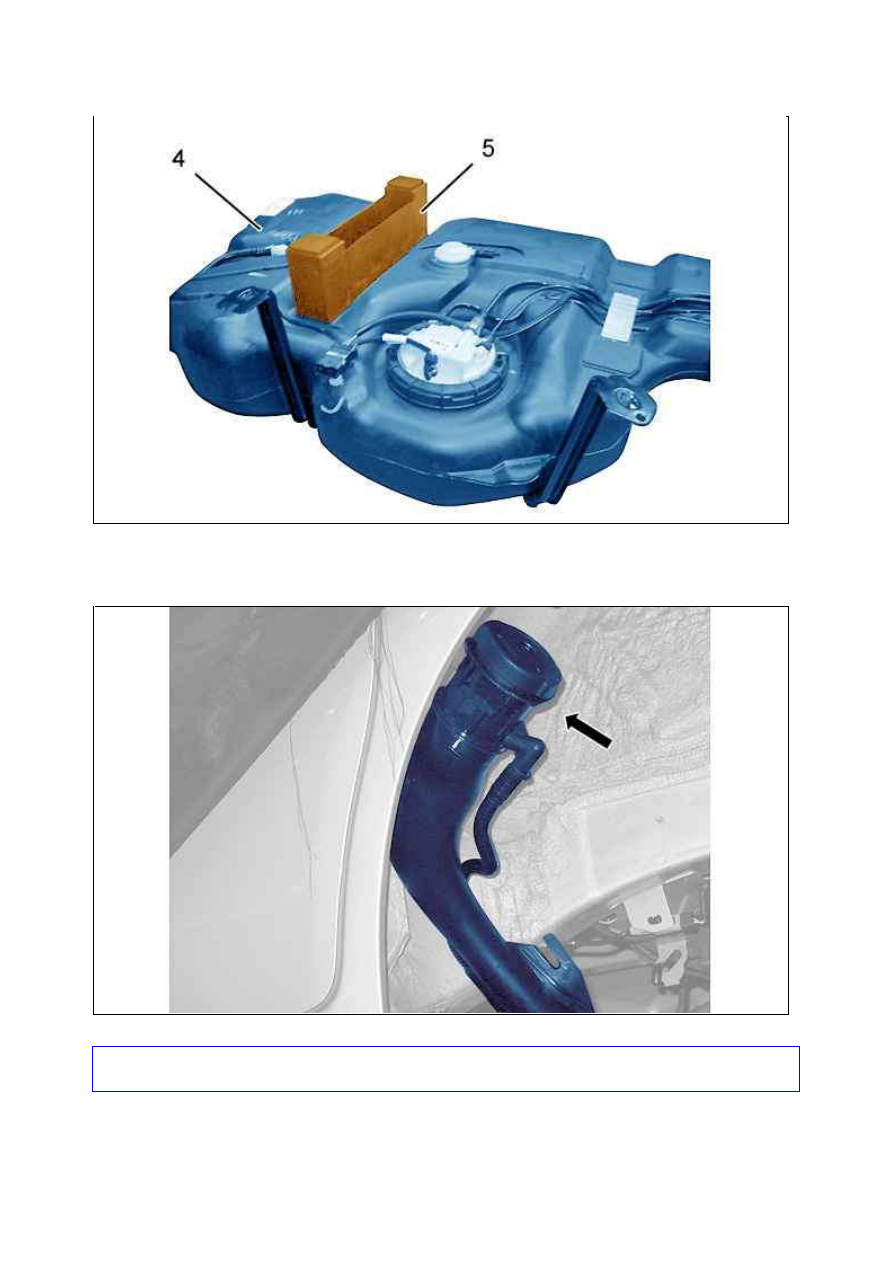

Установить прокладку (5) топливного бака (4) (в зависимости от уровня комплектации).

ВНИМ АНИЕ :  При  установке  топливного  бака  (4)  ремонтник  должен  направить  заливную  горловину
внутрь колесной арки, чтобы не повредить заднее крыло (Как показано стрелкой ).

Установить приспособление для вывешивания агрегатов под топливный бак (4).
Расположить заправочную горловину между кузовом и задним мостом, чтобы повернуть топливный бак (4).
Position the fuel tank (4) and the filler pipe in their housing.
Установите бачок для присадки (в зависимости от уровня комплектации).

Рисунок : B1HG3EYD

Рисунок : B1HM0TZD

Снимите приспособление [0189­Q].
Присоединить трубки (6).
Подсоединить :



Разъем (в "d")



Разъем (в "a")

Установить на место болтов (2).
Подсоединить питающий топливопровод и трубку возврата в абсорбер (3).
Установите :



Болт (1)



Теплозащитный экран выпускного коллектора



Выпускная система



Защитный элемент бачка с присадкой для топлива (в зависимости от уровня комплектации)



Задний брызговик



Заднее левое колесо



Автомобиль на его колеса

Заправить топливо в топливный бак (4) (при необходимости).

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

Подсоедините обратно аккумуляторную батарею.
Запуск двигателя.
Проверьте функционирование датчика уровня топлива.
