Снять теплообменник системы рециркуляции отработавших газов .
Снимите :



Гайку (18)



Болт (19)



Болт (21)

Коллектор подачи жидкости (20) (Соблюдая осторожность).

Снимите :



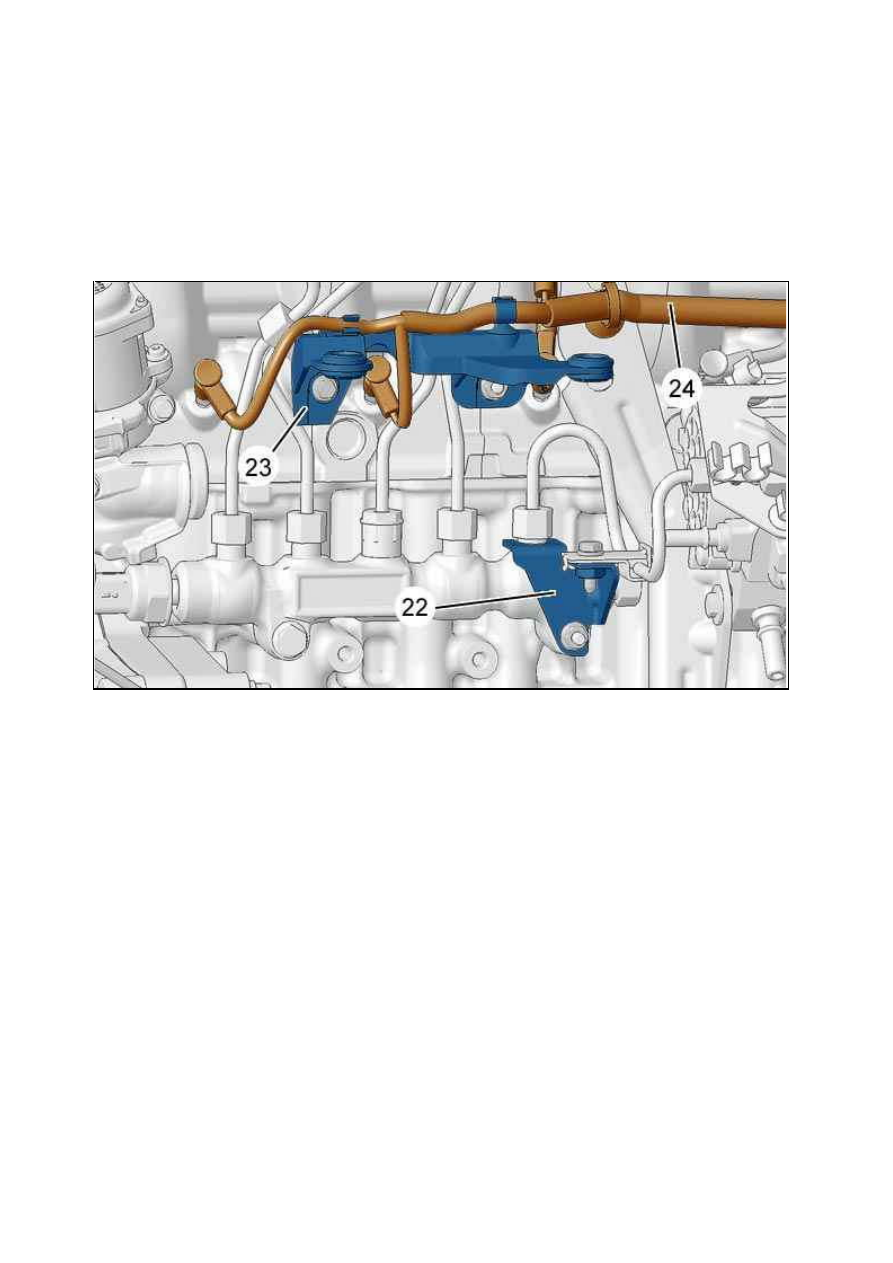

Опора (22)



Опора (23)

Отодвиньте жгут проводов, идущих к свечам предварительного подогрева (24).

Рисунок : B1HP2NDD

Ослабьте :



трубок (26)



Соединение (27) ; Примените удерживающий момент ( в "f")

Снимите :



топливные трубки высокого давления (25)



Топливопроводы (28)

ВНИМ АНИЕ : Закупорьте соединения на форсунках и на топливной рампе высокого давления с помощью
пробок [3].

Отсоединить датчик высокого давления топлива ( в "e").
Снимите :



2 болтов (29)



Топливная рампа под высоким давлением (30)

3. У становка

ОБЯЗАТЕЛЬНО :

Соблюдайте  требования обеспечения  безопасности  и чистоты, специфичные

для дизельных двигателей с топливной системой высокого давления (HDI )

 .

ВНИМ АНИЕ : При установке все снятые уплотнители необходимо заменить на новые.

ВНИМ АНИЕ :  Замените  одну  или  несколько  ранее  снятых  трубок  высокого  давления,  идущих  к
форсункам.

ВНИМ АНИЕ :  Не  отсоединяйте  датчик  высокого  давления  топлива  "  e  "  от  топливной  рампы
(30) (неисправность).

Снять топливную рампу (30).
Подсоединить датчик высокого давления топлива ( в "e").

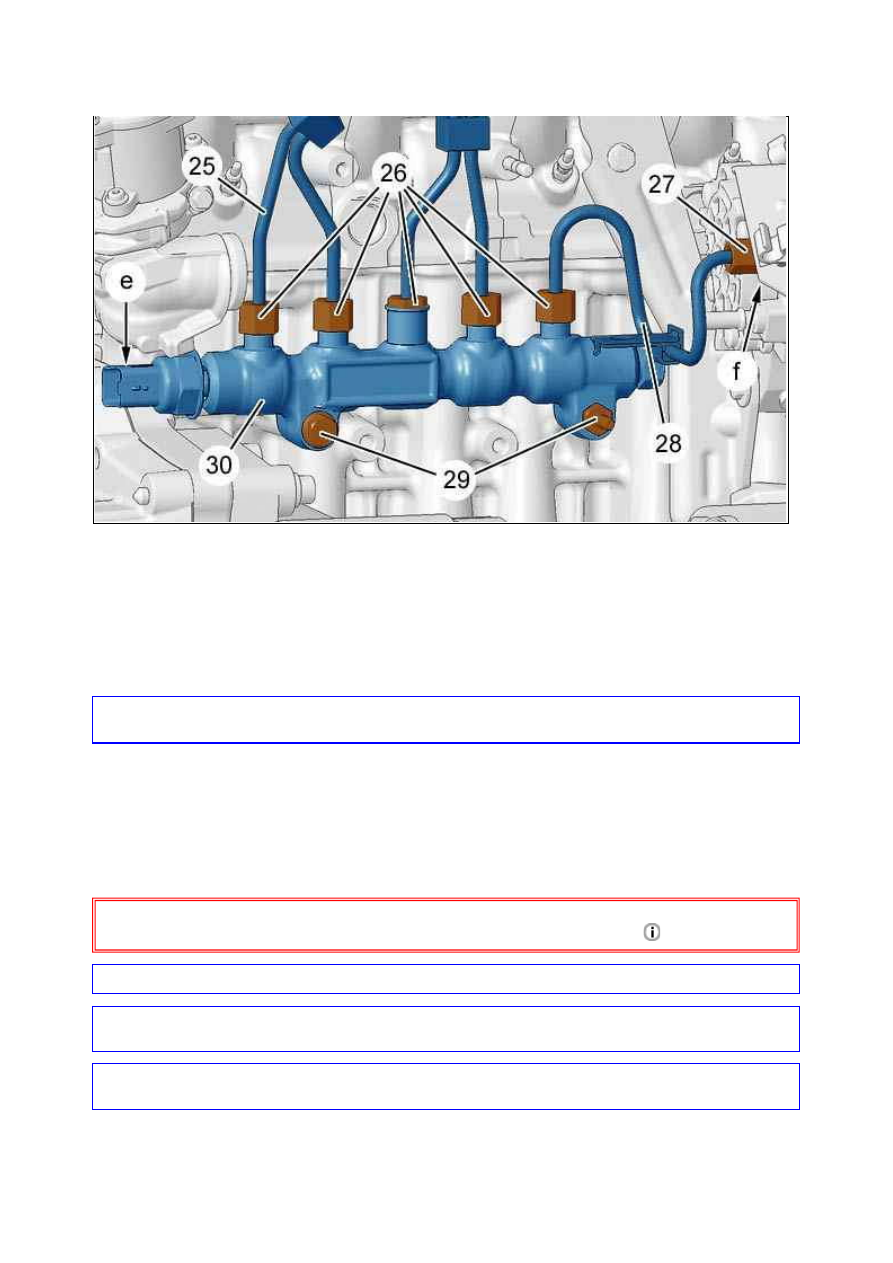

Рисунок : B1HP2NED

Наживите, насколько возможно, болты (29), но без жесткой фиксации топливной рампы высокого давления.

ПРИМ ЕЧАНИЕ : Установка болтов (29) не должна препятствовать вертикальному движению топливной
рампы, чтобы можно было затянуть соединения трубопроводов высокого давления.

Снимите приспособления [3].
Установите трубки подачи топлива к форсункам.

ВНИМ АНИЕ : Заверните от руки соединения трубопроводов высокого давления со стороны форсунок и
со стороны топливной рампы.

Установите новые топливные трубки высокого давления (25).

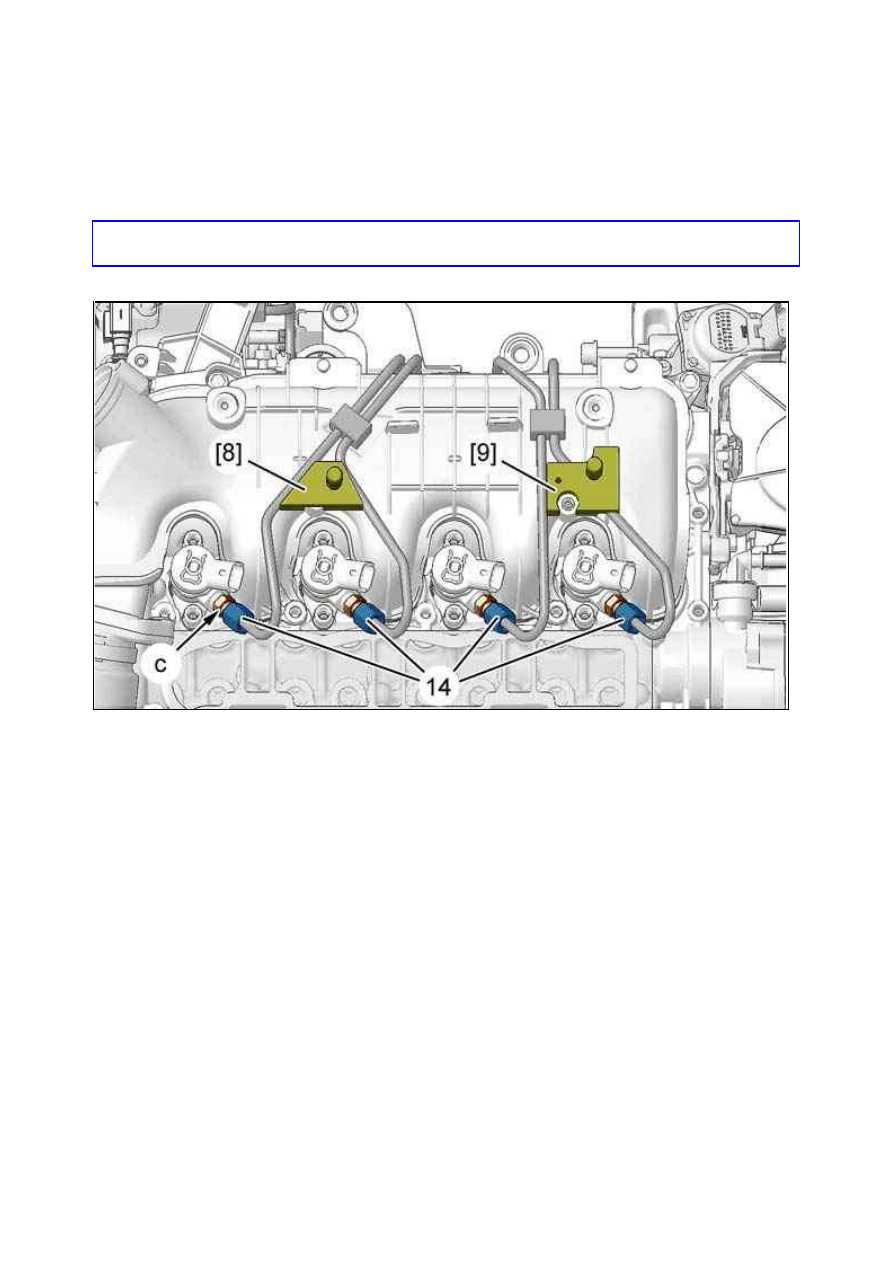

Установите приспособления [8] и [9].
Предварительно затянуть : При помощи приспособлений [4], [5]и [6] :



Ш туцеры (26) на общей топливной рейке высокого давления ; Предварительная затяжка моментом 2 ±
0,5 дН.м



Ш туцер (27) на топливном насосе высокого давления ; Предварительная затяжка моментом 2 ± 0,5
дН.м ; Примените удерживающий момент ( в "f")



Соединительные элементы (14), идущие к форсункам дизельных двигателей ; Предварительная
затяжка моментом 2 ± 0,5 дН.м ; Примените удерживающий момент ( в "c")

Затяните : При помощи приспособлений [4], [5]и [6] :



Ш туцеры (26) на общей топливной рейке высокого давления ; Затяжка моментом 2,5 ± 2,5 2 дН.м



Ш туцер (27) на топливном насосе высокого давления ; Затяжка моментом 2,5 ± 2,5 2 дН.м ;
Примените удерживающий момент ( в "f")



Соединительные элементы (14), идущие к форсункам дизельных двигателей ; Затяжка моментом 2,5 ±
2,5 2 дН.м ; Примените удерживающий момент ( в "c")

Затяните болта (29) моментом 2,3 ± 0,2 дН.м.
Снимите приспособления [8]и [9].
Расположить : Жгут проводов питания свечей предпускового подогрева (24).
Установите :



Опора (23)



Опора (22)

Коллектор подачи жидкости (20) (Соблюдая осторожность).

Рисунок : B1HM0TTD

Установите :



Болт (21)



Болт (19)



Гайку (18)

Присоедините : Патрубок системы охлаждения (15).
Установите :



Болт (17)



Болт (16)

Подсоедините разъем ( в "d").
Установите :



Трубку возврата топлива (13)



Трубку рециркуляции отработавших газов (12)

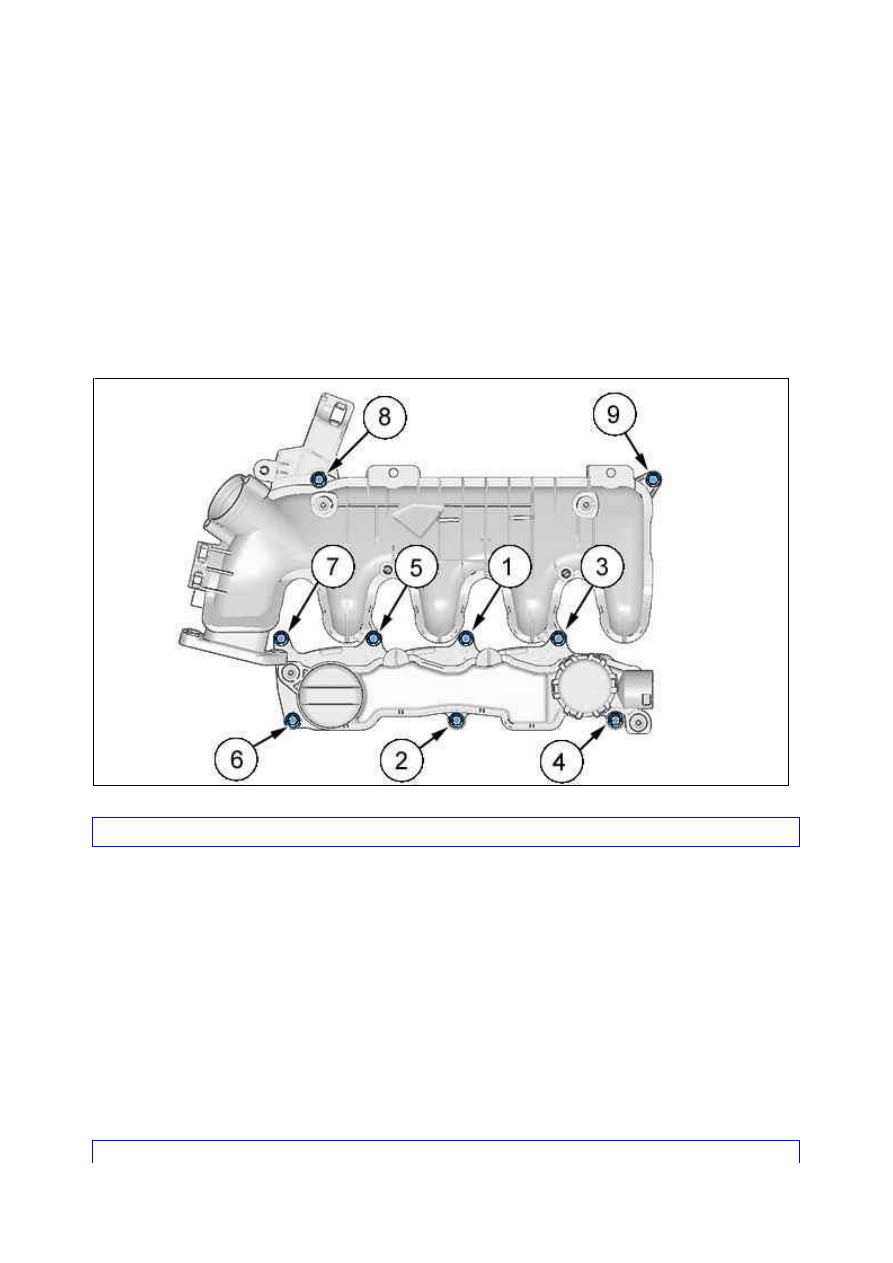

ВНИМ АНИЕ : Соблюдать правильный порядок затяжки резьбовых соединений (порядок от 1 до 9).

Установите маслоотделитель (11).
Затяните болта (/) моментом 1,3 ± 0,2 дН.м (в указанномпорядке).
Установите : Глушитель шума турбокомпрессора (10).
Расположить : Стержень держателя жгута проводов (9).
Подключить электрические разъемы ( в "b").
Установите : Воздушный коллектор (8).
Установить фиксаторы ( в "a").
Установите :



болтов (7)



Интегрированную систему впуска воздуха (3)



Воздуховод (6)



Решетку воздухозаборника перед ветровым стеклом (1)

Расположить : Бачок с тормозной жидкостью (5).
Установить на место болтов (4).
Подсоедините обратно аккумуляторную батарею.

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
