Peugeot Partner (B9). Руководство - часть 437

Отсоединить аккумуляторную батарею .
Слейте жидкость из контур системы охлаждения.

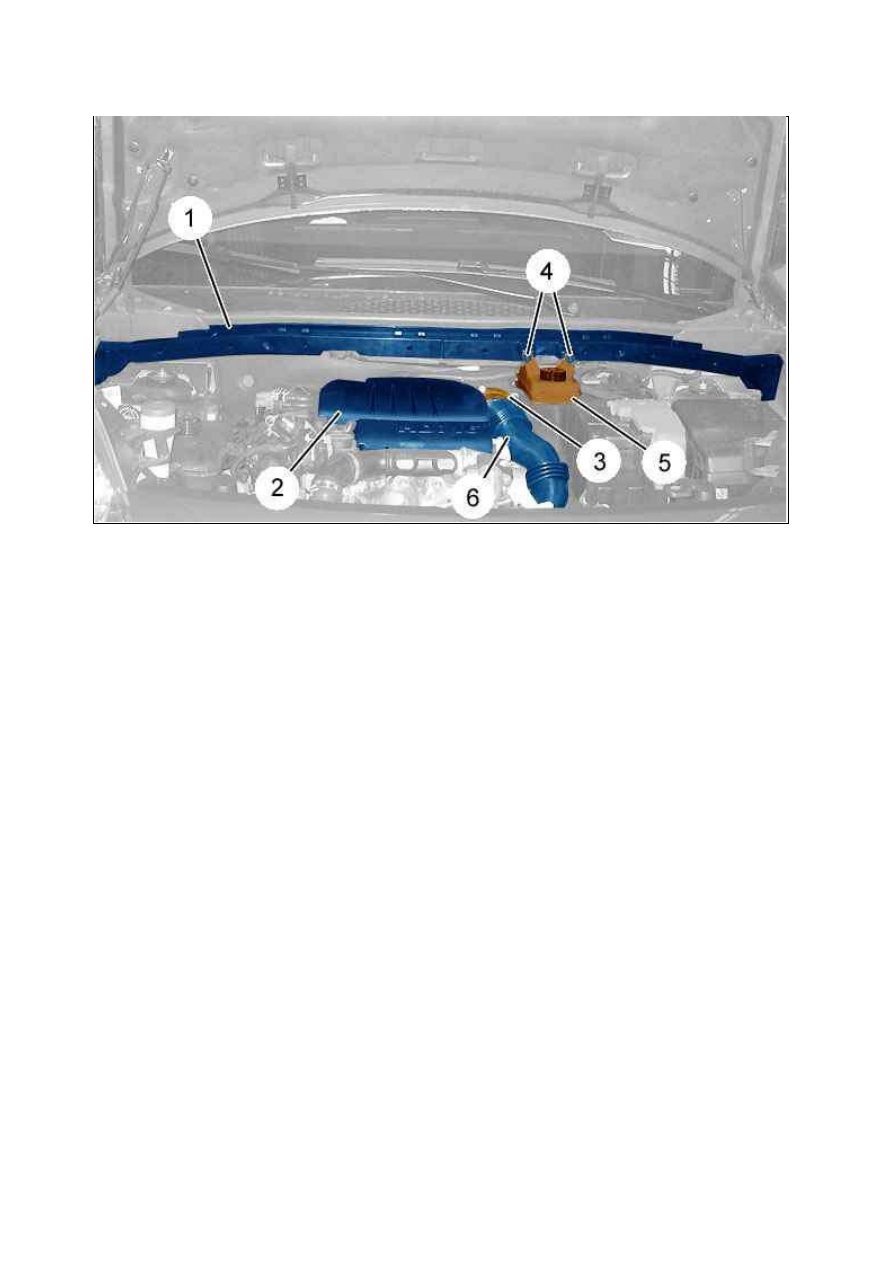

Снимите :



Декоративную крышку двигателя (2)



болтов (4)

Сдвинуть бачок для тормозной жидкости (5).
Снимите :



Решетку воздухозаборника перед ветровым стеклом (1)



Воздуховод (6)



Верхняя интегрированная система впуска воздуха (3)

Рисунок : B1BM15VD

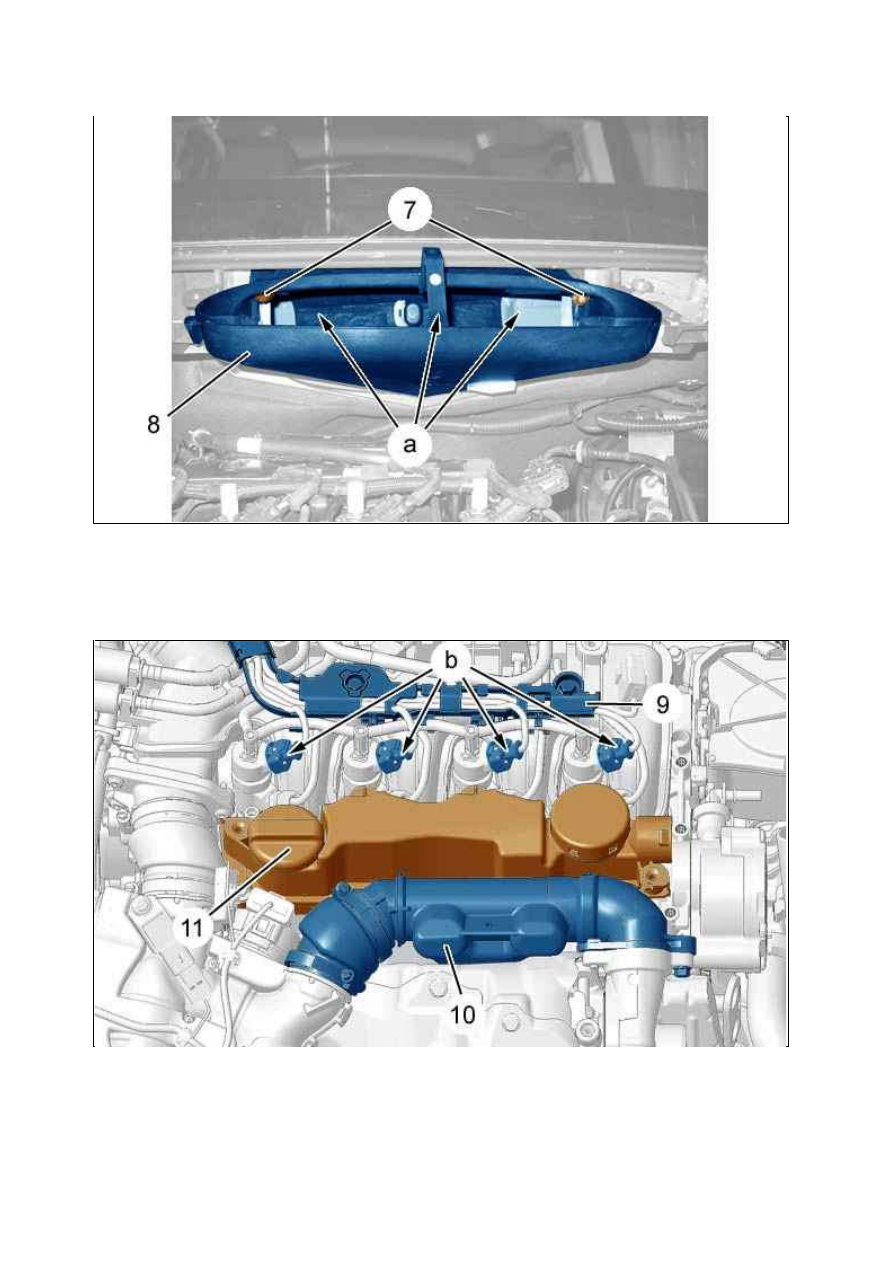

Отвернуть болты (7).
Отсоединить : Воздушный коллектор ( в "a").
Снять впускной коллектор (8).

Отсоедините разъемы дизельных форсунок ( в "b").
Отсоедините кронштейн электропроводки (9).
Снимите :



Глушитель шума турбокомпрессора (10)



Маслоотделитель (11) (* )

Рисунок : B1BM15WD

Рисунок : B1HM0TQD

ПРИМ ЕЧАНИЕ : (* ) Уложите на место приспособление [2].

ВНИМ АНИЕ : Очистите крепежные элементы трубок высокого давления , прежде чем отворачивать их.

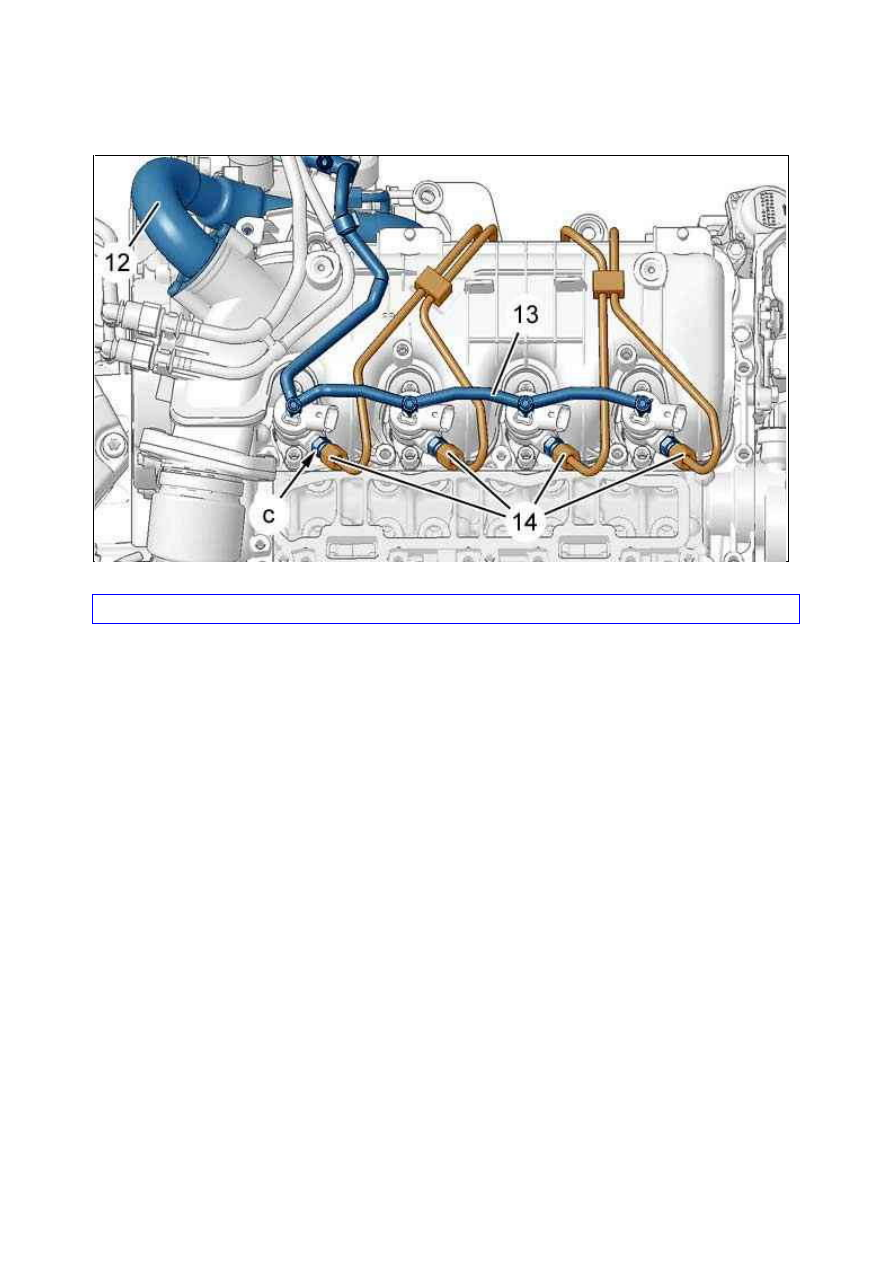

Снять и отодвинуть :



Трубку рециркуляции отработавших газов (12)



Трубку возврата топлива (13) ; Заглушите с помощью приспособления [1]

Ослабить штуцеры (14) форсунок дизельного двигателя ; При отворачивании гайки приложите
удерживающий момент ( в "c").

Рисунок : B1HM0TRD

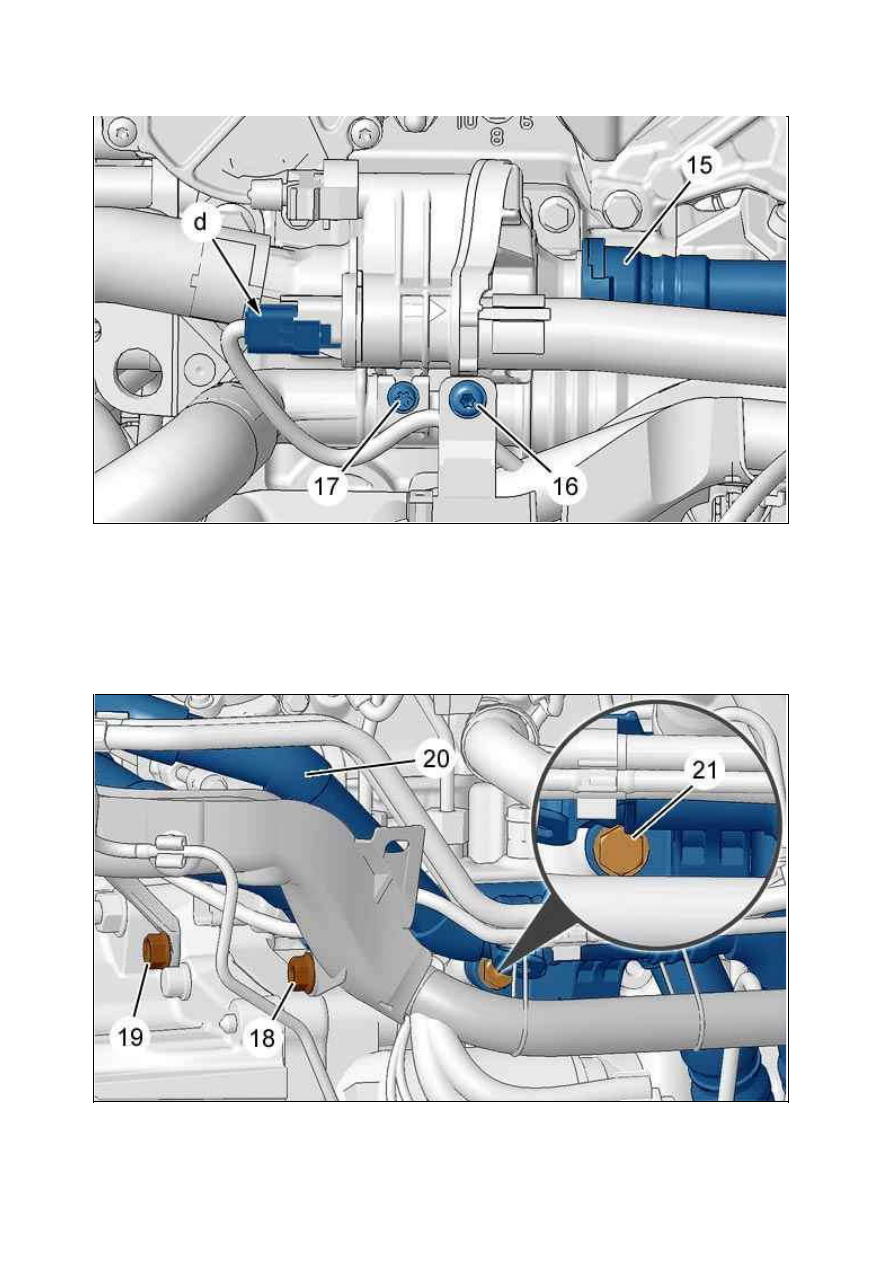

Отсоедините разъем ( в "d").
Снимите :



Болт (16)



Болт (17)

Отсоедините жидкостный трубопровод (15).

ПРИМ ЕЧАНИЕ

:  Используйте  зеркало  для  выполнения  перечисленных  ниже  операций (при

Рисунок : B1HM0TSD

Рисунок : B1HP2NCD
